Главная - Стропы текстильные - Мягкие монтажные полотенца с траверсной подвеской

Мягкие монтажные полотенца с траверсной подвеской

Мягкие монтажные полотенца (ММП) – грузоподъемные устройства, конструкция которых состоит из прочных текстильных ленточных строп (запас прочности 7:1) длиной 1700-5500 мм, шириной 120-300 мм и грузоподъемностью ленты 4,0-10,0 тн, а также специальной траверсной подвески грузоподъемностью от 8,0 до 60,0 тонн. Монтажные полотенца предназначены для укладки трубопровода с изоляцией в траншею, а также для подъема и перемещения секций труб длиной до 36 м для дальнейшей состыковки с помощью сварки в «нить» при строительстве или реконструкции трубопроводных магистралей.
Мягкие полотенца подвешиваются на крюк трубоукладчика через трапецеидальную траверсную подвеску, оснащенную центральной проушиной для подвеса и боковыми разъемными проушинами с выдвижными пальцами, на которые навешиваются текстильные ленточные стропы через петли. Количество подвесок траверсы 1-3 шт, в зависимости от типа ММП.
Особенности мягких монтажных полотенец (ММП):
  • широкая полиэстеровая лента не повреждает изоляционный слой и исключает деформацию труб;
  • для защиты текстильных строп от преждевременного истирания рекомендуем использовать защитные рукава;
  • при подъеме труб избегайте динамических рывков, полотенца должны устанавливаться без узлов и перекручивания;
  • допускается эксплуатация монтажных полотенец при температуре воздуха в диапазоне: – 40...+40° С;
  • монтажные полотенца изготовляются в соответствие с требованиями НПАОП 0.00-1.80-18 и ДСТУ EN 13155:2018;
  • гарантия на текстильные стропы составляет 3 месяца, на траверсную подвеску – 12 месяцев;
  • возможно производство монтажных полотенец для труб и траверсных подвесок по индивидуальному заказу.
В нижеприведенных таблицах представлены основные характеристики траверсных подвесок и соответствующих текстильных строп для их комплектации.

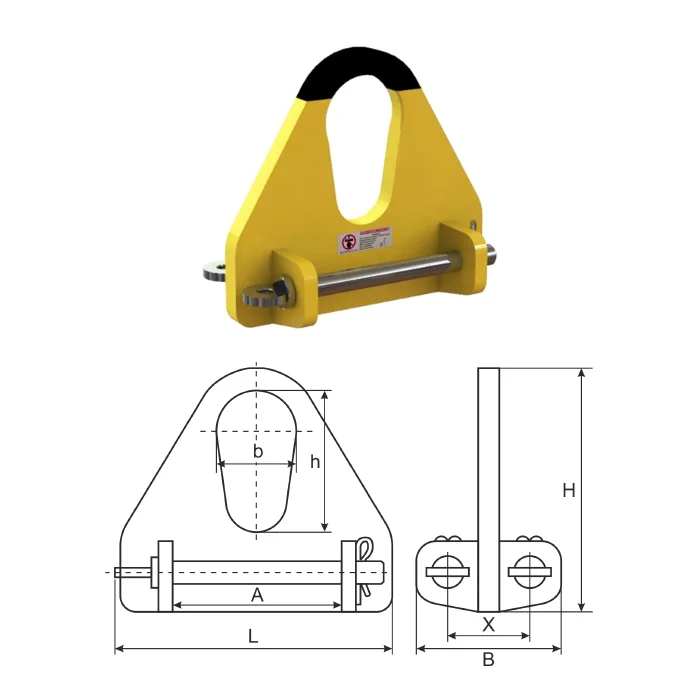

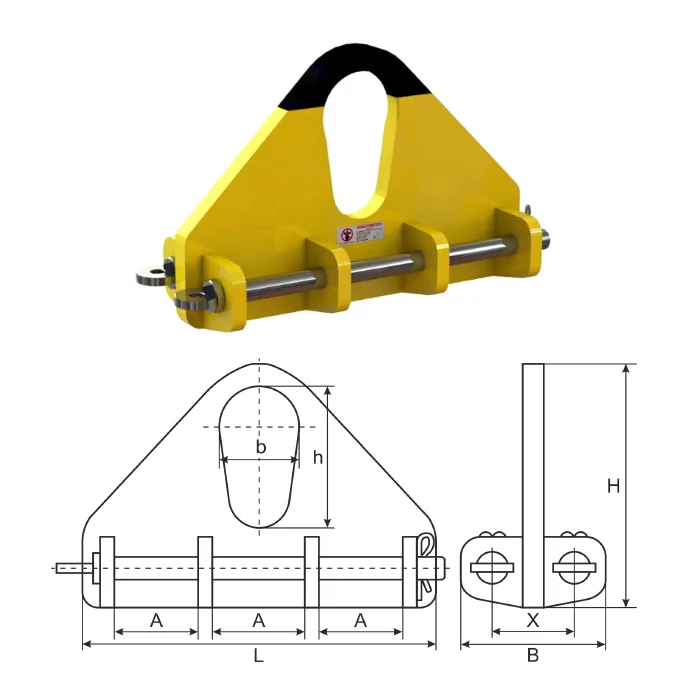

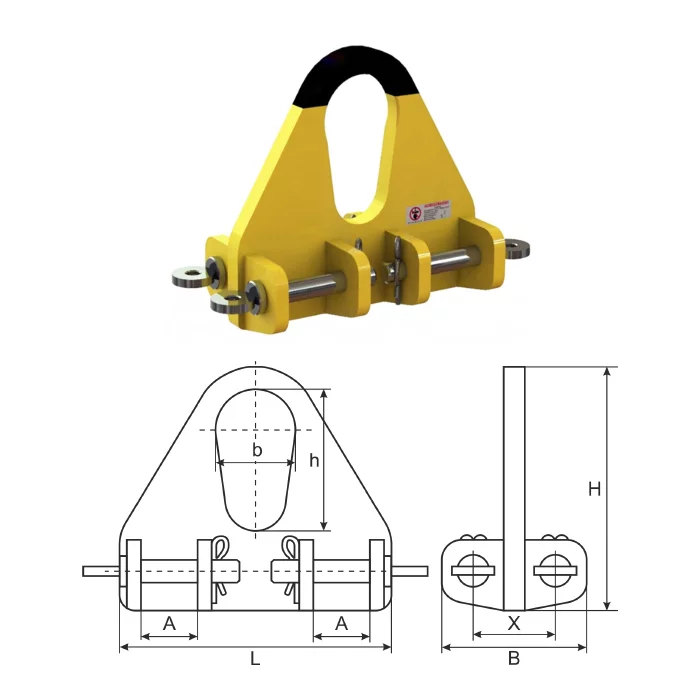

Таблица 1. Характеристики траверсных подвесок ММП
Траверсная подвеска ММП
Тип ММП ММП 1-8 ММП 1-16 ММП 1-24 ММП 2-32 ММП 2-40 ММП 3-60
Г/п, тн 8 16 24 32 40 60
Диаметр труб, мм 89-325 377-530 630-820 630-820 1020 1220-1420
Количество строп, шт 1 1 1 2 2 3
Габариты траверсной
подвески, мм
 L  220 400 700 820 1050 1200
B 260 340 340 400 500 500
H 650 750 800 1000 1100 1200
A 130 250 190 250 310 310
h 200 250 280 300 400 600
b 100 120 140 160 200 300
Масса траверсы, кг 50 70 160 280 340 490
Таблица 2. Характеристики текстильных строп для комплектации ММП
Тип стропа (число - г/п) СТП-4,0 СТП-8,0 СТП-12,0 СТП-8,0 СТП-10,0 СТП-10,0
Рисунок Строп СТП-4,0 для коплектации траверсной подвески ММП Строп СТП-8,0 для коплектации траверсной подвески ММП Строп СТП-10,0 для коплектации траверсной подвески ММП Строп СТП-8,0 для коплектации траверсной подвески ММП Строп СТП-10,0 для коплектации траверсной подвески ММП Строп СТП-10,0 для коплектации траверсной подвески ММП
Длина стропа, мм 1700-2000 2300-2400 3200-3500 3200-3500 5000-5500 5000-5500
Ширина стропа, мм 120 240 300 240 300 300
Подходит для траверс типа ММП 1-8 ММП 1-16 ММП 1-24 ММП 2-32 ММП 2-40 ММП 3-60
Кол-во строп в
конструкции ММП
1 1 1 2 2 3
