Вантовые растяжки на основе заливных муфт.

Ванты на основе заливных муфт применяются в морском деле в качестве канатных такелажных растяжек между мачтами и бортом парусного судна для придания мачтам устойчивости в вертикальном положении. Стальные тросы с залитыми на концах оцинкованными заливными муфтами используют для крепления подвесных конструкций (например, подвесных мостов), а также для придания вертикальной устойчивости антеннам, световым, радио- и телекоммуникационным мачтам.

Заделка концов каната путем заливки муфт, в соответствие с ДСТУ EN 13411-4, обеспечивает надежность крепления и 100% фактическое соответствие разрывному усилию самого каната. Муфта с установленным концом стального/оцинкованного каната заливается цинковым раствором, и после остывания сразу готова к эксплуатации.

Достоинства вантовых растяжек Takelag на основе заливных муфт:

прочность крепления посредством заливки = прочности самого каната;
отсутствуют изгибы при формировании петли, что удобно при работе с канатами больших диаметров;
возможность изготовления вантов точных размеров и ультра-малых длин;
гладкие концы вантов не имеют выступающих частей и не цепляются за конструкции;
ванты на основе заливных втулок, в отличие от других способов заделки, смотрятся эстетично.

Для изготовления вантов и канатных растяжек компания «СКИФ ИНВЕСТ» использует закрытые/открытые фирменные муфты «ROPEBLOCK» (Нидерланды). Каждая муфта имеет свой серийный номер и прошла испытание нагрузкой, которая на 30% превышает номинальную разрушающую нагрузку MBL.

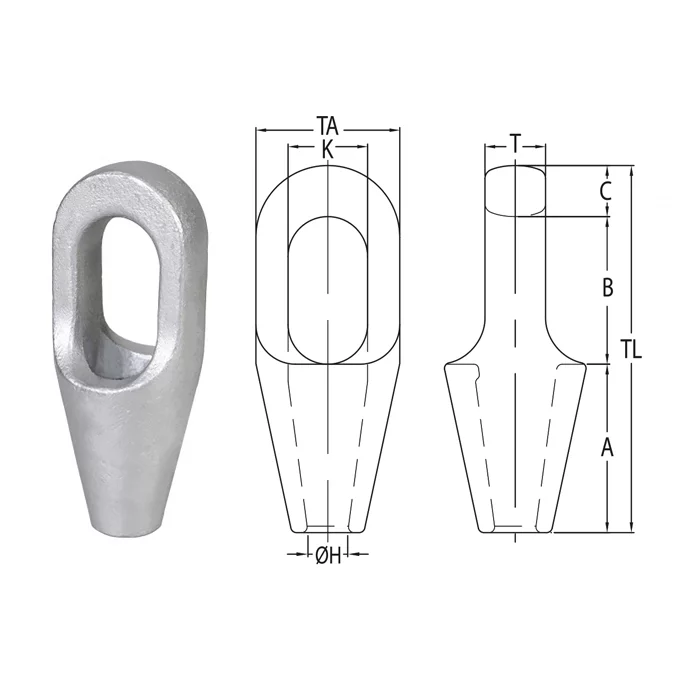

1. Муфты заливные закрытой конструкции

MBL, тн	Диаметр каната, мм	Размеры муфты, мм								Масса, кг
MBL, тн	Диаметр каната, мм	A	B	C	ФH	K	T	TA	TL	Масса, кг
40	18-19	89	78	27	22	42	32	76	194	2,2
55	20-22	101	90	33	25	47	38	92	224	3,8
75	23-26	114	103	36	29	57	44	104	253	5,4
90	27-30	127	116	39	33	65	51	114	282	7,0
125	31-36	139	130	43	39	71	57	126	312	10
150	37-39	152	155	51	42	81	63	136	358	13
170	40-42	165	171	54	45	83	70	146	390	17
225	43-48	190	198	55	52	93	76	171	443	26
280	49-54	216	224	62	59	100	82	193	502	37
360	55-60	228	247	73	64	112	92	216	548	50
425	61-68	248	270	79	75	140	102	241	597	66

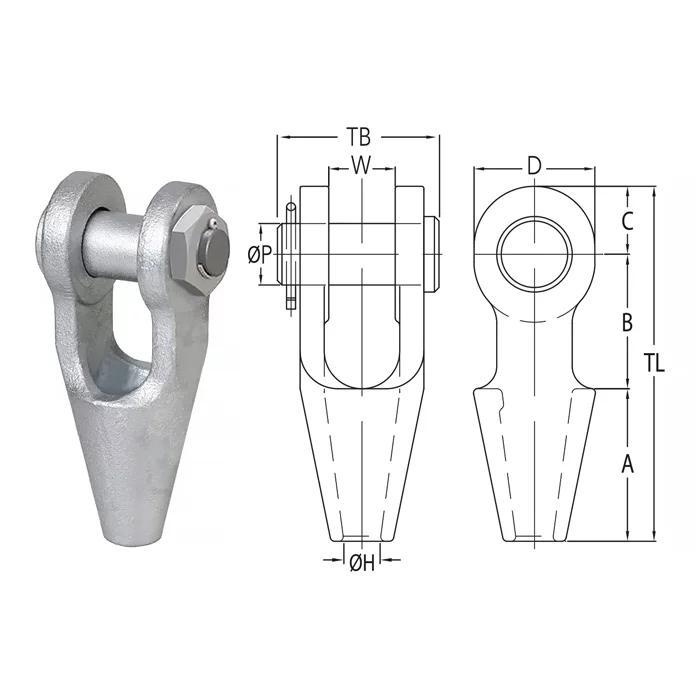

2. Муфты заливные открытой конструкции

MBL, тн	Диаметр каната, мм	Размеры муфты, мм										Масса, кг
MBL, тн	Диаметр каната, мм	A	B	C	D	ФH	ФP	T	TL	TB	W	Масса, кг
40	18-19	89	76	40	70	22	35	16	205	107	38	3.1
55	20-22	101	89	45	80	25	41	19	235	123	44	4.7
75	23-26	114	101	60	104	29	51	22	275	138	51	8,0
90	27-30	127	114	65	114	33	57	25	306	160	57	12
125	31-36	139	127	72	126	39	63	28	338	165	63	16
150	37-39	152	162	80	142	42	70	30	394	199	76	23
170	40-42	165	165	88	156	45	76	33	418	209	76	28
225	43-48	190	178	100	176	52	89	39	469	237	89	43
280	49-54	216	228	108	194	59	95	45	552	263	101	62
360	55-60	228	254	120	210	64	108	53	603	298	113	90
425	61-68	248	273	133	236	75	121	60	654	330	127	123

Примечание: муфты под канаты больших диаметров от 43 мм до 68 мм поставляются под заказ. Срок поставки – 30 календарных дней.

Варианты конструктивных решений вантов и растяжек на основе заливных муфт.

Варианты конструктивных решений вантов и растяжек на основе заливных втулок

Возможно производство вантов с муфтами в любых комбинациях, с ориентацией муфт в одной плоскости или под углом 90°. Длина растяжки определяется по центрам пальцев (для открытых муфт) или по внутренним точкам касания (для закрытых муфт).
