Цепи грузоподъемные 8 класс (G80)

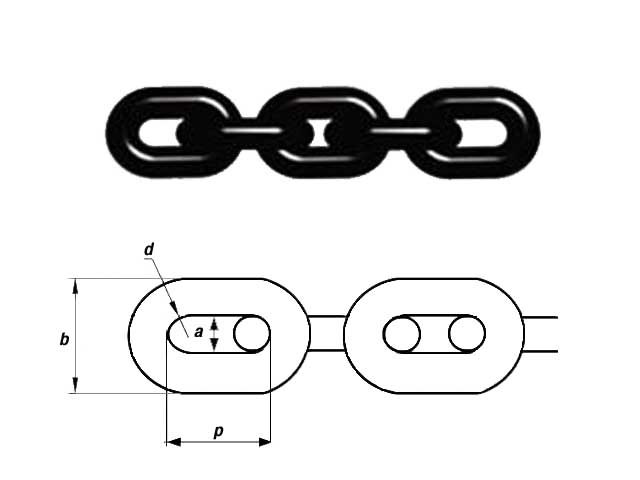

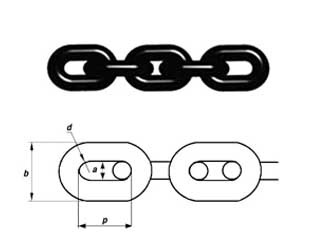

Цепи грузоподъемные круглозвенные соответствуют 8 классу прочности (Grade 80).
|
| Обозначение |
Калибр цепи, d |
Шаг, p |
Масса 1м |
Ширина, мм |
Рабочая нагрузка |
Пробная нагрузка |
Разрушающая нагрузка |
| 6x18 |
6 |
18.00 |
0.80 |
7.80 |
22.20 |
1.12 |
28.30 |
45.20 |
| 8x24 |
8 |
24.00 |
1.40 |
10.40 |
29.60 |
2.00 |
60.30 |
80.40 |
| 10x30 |
10 |
30.00 |
2.20 |
13.00 |
33.00 |
3.15 |
78.50 |
126.00 |
| 13x39 |
13 |
39.00 |
3.80 |
16.90 |
48.10 |
5.30 |
133.00 |
212.00 |
| 16x48 |
16 |
48.00 |
5.70 |
20.80 |
59.20 |
8.00 |
201.00 |
322.00 |
| 20x60 |
20 |
60.00 |
9.00 |
26.00 |
74.00 |
12.50 |
314.00 |
503.00 |
| 22x66 |
22 |
66.00 |
10.20 |
28.00 |
77.00 |
15.30 |
366.00 |
610.00 |
| 26x92 |
26 |
92.00 |
15.20 |
33.80 |
96.20 |
21.20 |
531.00 |
849.00 |
|
Цепные стяжки

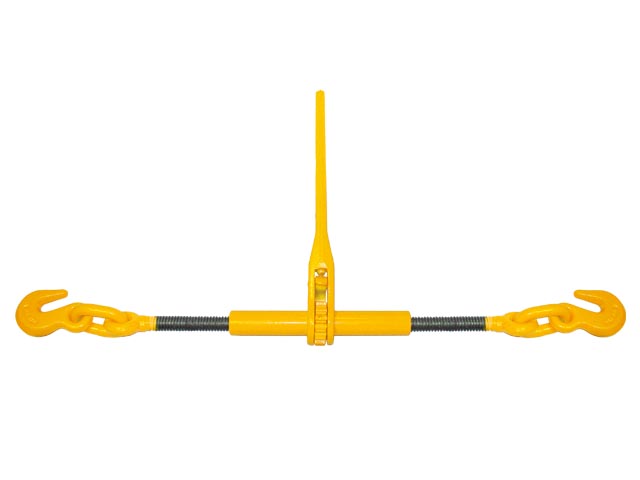

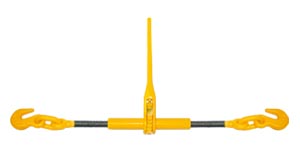

Рэтчет или цепная стяжка это механизм для натяжения цепей используемых для обвязки груза. Цепная стяжка устроена так, чтобы с ней можно было работать одной рукой. Рэтчеты созданы с расчетом на осевое линейное усилие и, следовательно, не могут быть подвергнуты боковой нагрузке и использоваться для подъема грузов. Поэтому, выбирая цепной рэтчет, необходимо учитывать как мощность нагрузки, так и диаметр цепи. Применяется в качестве натяжного устройства при креплении тяжелых грузов для транспортировки автомобильным, морским, железнодорожным и другими видами транспорта. Это стяжное устройство особенно удобно при креплении автомобильной, дорожной и другой специальной техники. Стяжное устройство с храповым механизмом имеет переключатель направления вращения, оснащено укорачивающими крюками. Запас натяжения приблизительно 150 мм.
Стяжное устройство может быть укомплектовано цепной ветвью любой длины с крюками на каждом конце. Тип устанавливаемого крюка на цепную ветвь согласовывается с заказчиком.
|
| Размер цепи, дюйм'' |
1/4''-5/16'' |
5/16''-3/8'' |
3/8''-1/2'' |
1/2''-5/8'' |
| Диаметр цепи, мм |
6-8 |
8-10 |
10-13 |
13-16 |
| Номинальная нагрузка, т |
1,0 |
3,2 |
5,3 |
8,0 |
| Пробная нагрузка, т |
2,0 |
6,4 |
10,9 |
16 |
| Размеры, мм |
A |
180 |
360 |
360 |
360 |
| B |
45 |
70 |
70 |
70 |
| D |
182 |
255 |
255 |
255 |
| E min |
410 |
580 |
640 |
670 |
| E max |
540 |
790 |
850 |
870 |
| F min |
450 |
640 |
700 |
750 |
| F max |
580 |
840 |
900 |
950 |
| G |
9 |
13 |
16 |
18.3 |
| Масса, кг |
3,5 |
5,0 |
5,8 |
6,6 |
|
|
|
