Захваты грузоподъемные - это специальные приспособления, предназначенные для захвата, подъема и перемещения всевозможных грузов. Простота эксплуатации - основное преимущество при использовании этих устройств.
Одним из распространенных видов захватов являются захваты для металла.
Основное назначение таких захватов- перемещение плоских грузов.
Захваты предназначены для вертикального или горизонтального зацепления, подъема и перемещения листового металла и любых других плоских грузов.
Захват для металла может работать одиночно (при подъеме коротких листов металла) и в паре (при подъеме длинных листов металла).

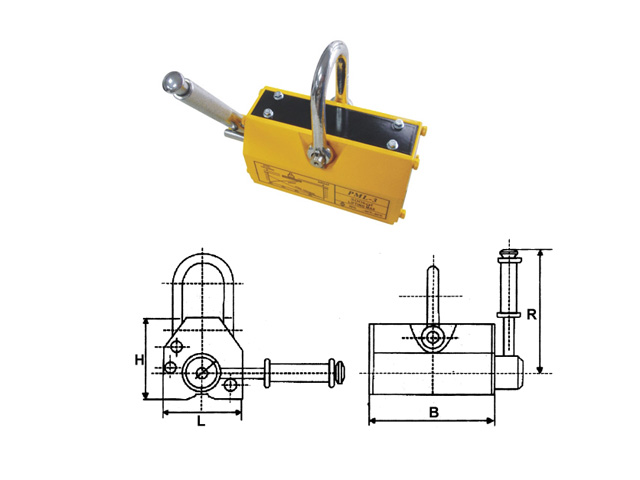

Захват магнитный для металла PML - А
Захват предназначен для горизонтального зацепления, подъема и перемещения листового металла.
Захват работает в паре.
Коэффициент запаса прочности 4:1
Не подлежат термообработке
|
|
| Грузоподъемность, т |
Размеры, мм |
Масса, кг |
| L |
B |
H |
R |
| 0.3 |
210 |
95 |
180 |
190 |
11.0 |
| 0.6 |
265 |
115 |
220 |
245 |
17.5 |
| 1.0 |
325 |
145 |
250 |
310 |
37.5 |
| 2.0 |
500 |
185 |
185 |
450 |
90.0 |
|

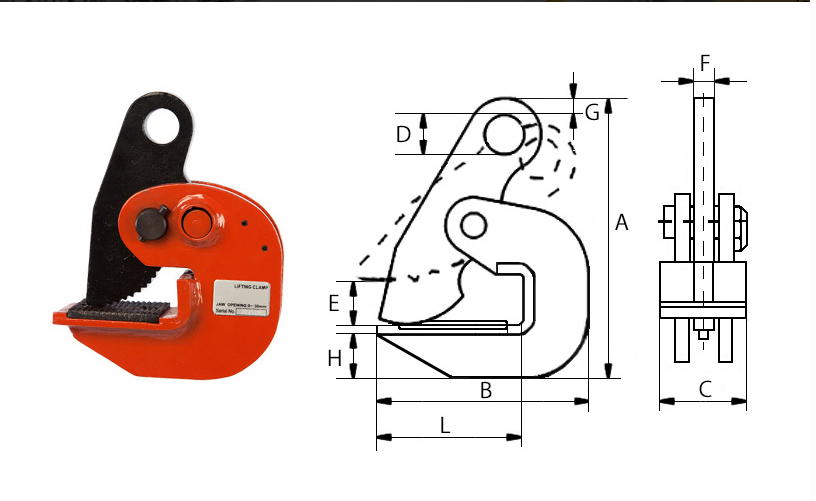

Захват горизонтальный типа DHQ (с фиксатором)
Захват предназначен для горизонтального зацепления, подъема и перемещения листового металла. Захват работает в паре.
Коэффициент запаса прочности 4:1
Не подлежат термообработке |
|
Грузо
подъемность |
Размер |
Масса, 1 шт |
| Amax |
B |
C |
Dmax |
E |
| тн |
мм |
мм |
мм |
мм |
мм |
кг |
| 2.00 |
0-35 |
175.00 |
68.00 |
245.00 |
30.00 |
6.2 |
| 3.20 |
0-40 |
180.00 |
70.00 |
250.00 |
30.00 |
8.5 |
|
Захват горизонтальный большой типа GR-P
Захват предназначен для горизонтального зацепления, подъема и перемещения листового металла. Захват работает в паре.
Коэффициент запаса прочности 4:1
Не подлежат термообработке |
|
Грузо
подъемность |
Размер |
Масса, 1 шт |
| Amax |
B |
C |
Dmax |
E |
| тн |
мм |
мм |
мм |
мм |
мм |
кг |
| 1.50 |
0-50 |
230.00 |
100.00 |
200.00 |
34.00 |
4.30 |
| 2.50 |
0-60 |
240.00 |
110.00 |
210.00 |
40.00 |
6.00 |
| 5.00 |
0-60 |
260.00 |
130.00 |
540.00 |
40.00 |
14.00 |
|

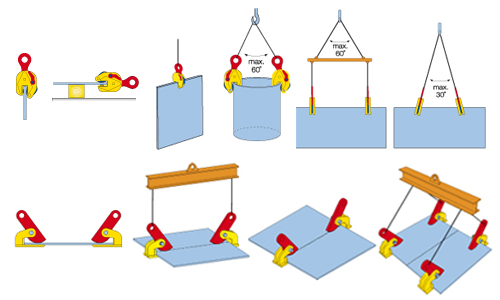

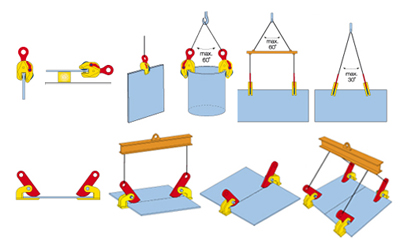

Схема применения захвата для горизонтального подъема листового металла.

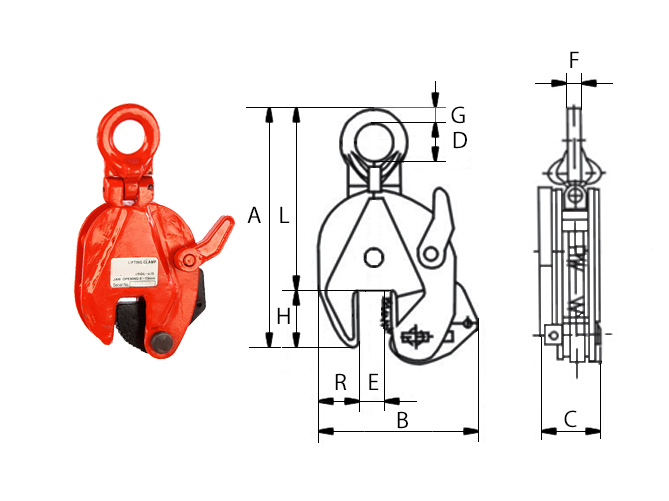

Захват вертикальный типа QC-A TYPE
Захват предназначен для вертикального зацепления, подъема и перемещения листового металла. Захват может работать одиночно и в паре.
Коэффициент запаса прочности 4:1
Не подлежат термообработке
|
|
Грузо
подъемность |
Размер |
Масса, 1 шт |
| A |
B |
C |
D |
E |
F |
G |
H |
| тн |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
мм |
кг |
| 1.00 |
48 |
63 |
51 |
0-20 |
138 |
12 |
294 |
50 |
6.1 |
| 2.00 |
68 |
76 |
59 |
0-25 |
164 |
16 |
370 |
52 |
8.3 |
| 3.00 |
74 |
85 |
56 |
0-30 |
193 |
20 |
418 |
78 |
18.9 |
|
Назначение захвата вертикального:
|
