Цепные стяжки
Рэтчет или цепная стяжка это механизм для натяжения цепей используемых для обвязки груза. Цепная стяжка устроена так, чтобы с ней можно было работать одной рукой. Рэтчеты созданы с расчетом на осевое линейное усилие и, следовательно, не могут быть подвергнуты боковой нагрузке и использоваться для подъема грузов. Поэтому, выбирая цепной рэтчет, необходимо учитывать как мощность нагрузки, так и диаметр цепи. Применяется в качестве натяжного устройства при креплении тяжелых грузов для транспортировки автомобильным, морским, железнодорожным и другими видами транспорта. Это стяжное устройство особенно удобно при креплении автомобильной, дорожной и другой специальной техники. Стяжное устройство с храповым механизмом имеет переключатель направления вращения, оснащено укорачивающими крюками. Запас натяжения приблизительно 150 мм.
Стяжное устройство может быть укомплектовано цепной ветвью любой длины с крюками на каждом конце. Тип устанавливаемого крюка на цепную ветвь согласовывается с заказчиком.
|
| Размер цепи, дюйм'' |
1/4''-5/16'' |
5/16''-3/8'' |
3/8''-1/2'' |
1/2''-5/8'' |
| Диаметр цепи, мм |
6-8 |
8-10 |
10-13 |
13-16 |
| Номинальная нагрузка, т |
1,0 |
3,2 |
5,3 |
8,0 |
| Пробная нагрузка, т |
2,0 |
6,4 |
10,9 |
16 |
| Размеры, мм |
A |
180 |
360 |
360 |
360 |
| B |
45 |
70 |
70 |
70 |
| D |
182 |
255 |
255 |
255 |
| E min |
410 |
580 |
640 |
670 |
| E max |
540 |
790 |
850 |
870 |
| F min |
450 |
640 |
700 |
750 |
| F max |
580 |
840 |
900 |
950 |
| G |
9 |
13 |
16 |
18.3 |
| Масса, кг |
3,5 |
5,0 |
5,8 |
6,6 |
|
Защитные накладки

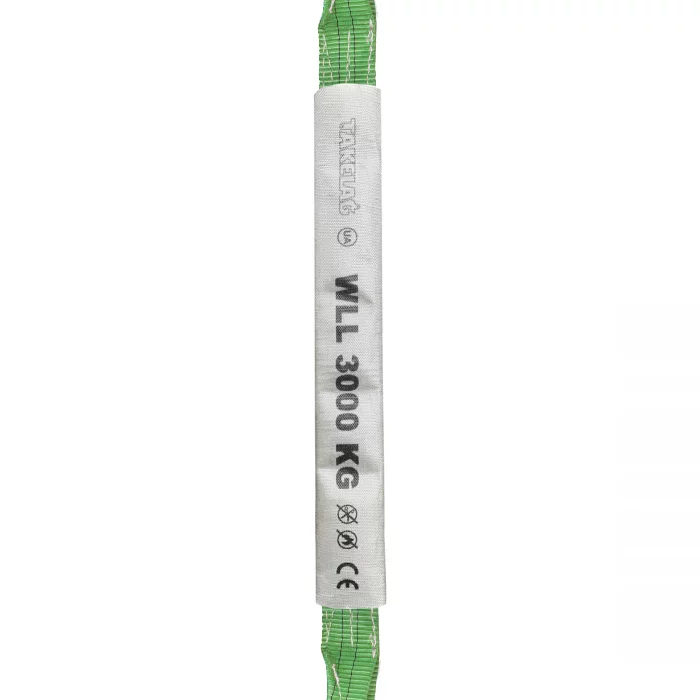

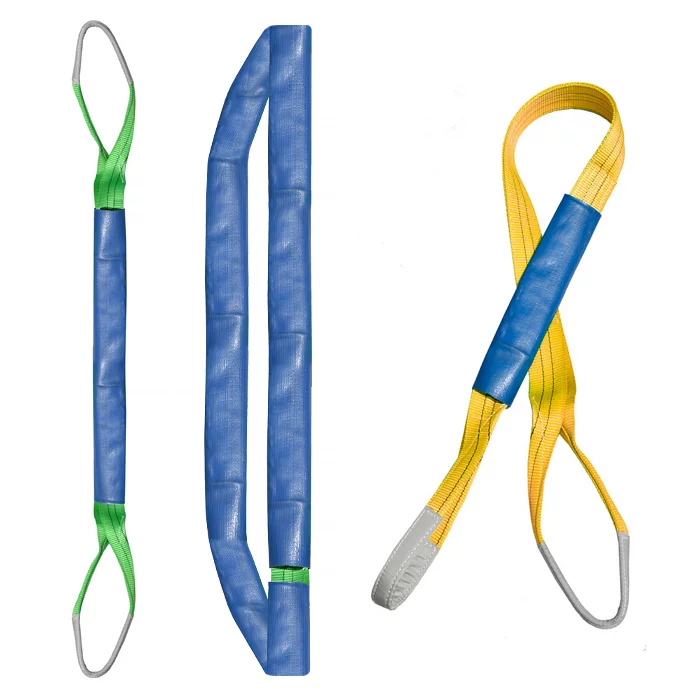

Для дополнительной защиты и для продолжения срока службы ленточные текстильные стропы оснащаются специальными защитными накладками.

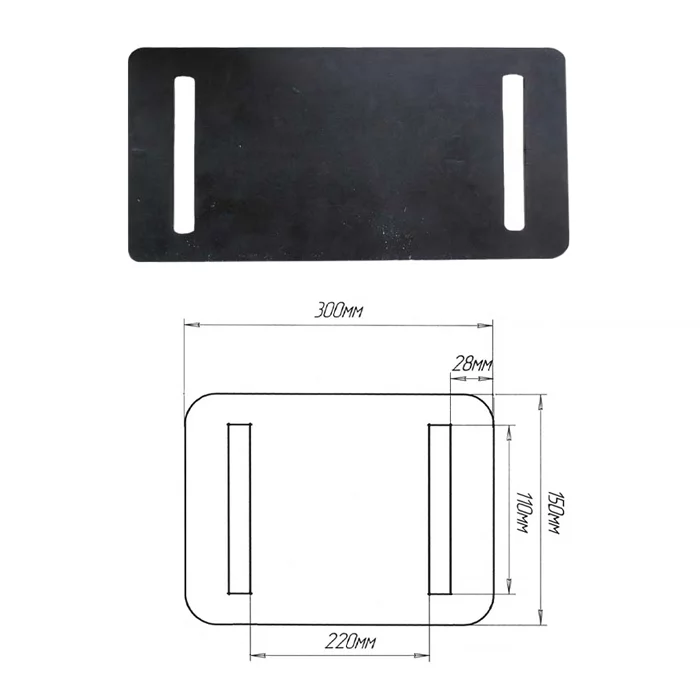

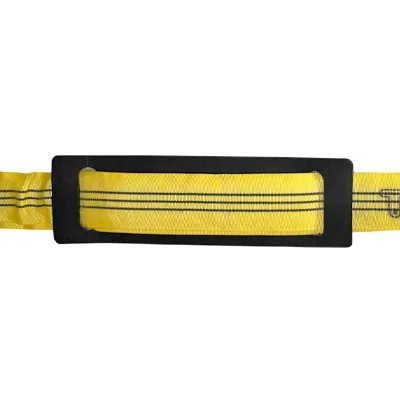

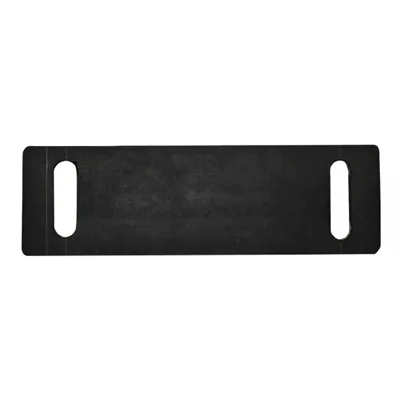

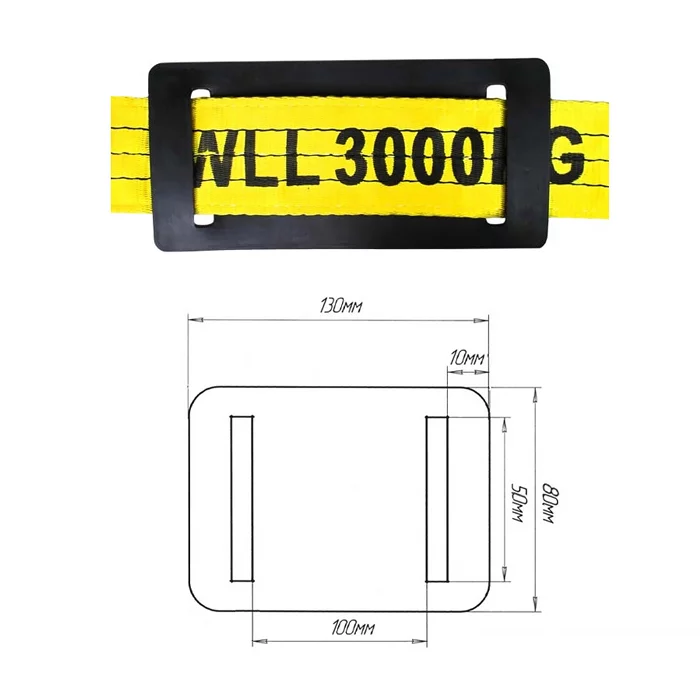

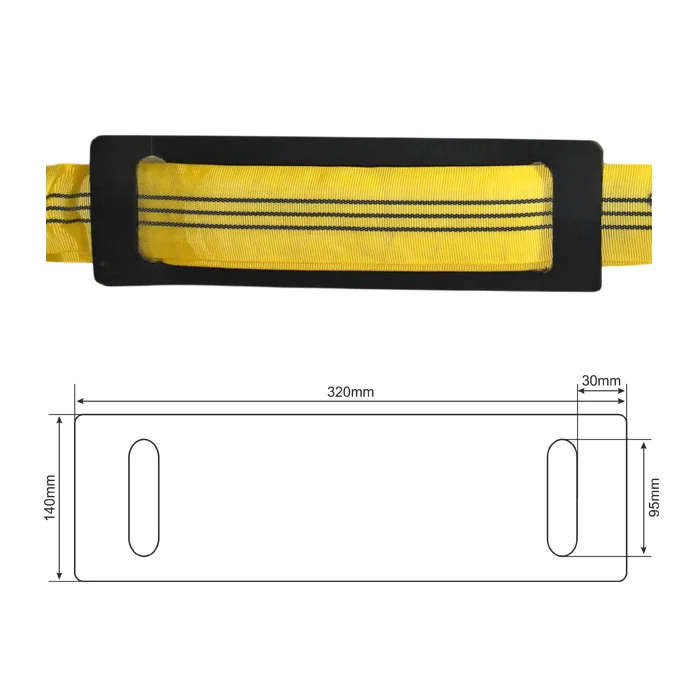

- плоские накладки (резиновые)
Плоские накладки крепятся на стропе в месте соприкосновения с грузом и защищают его от режущих поверхностей.

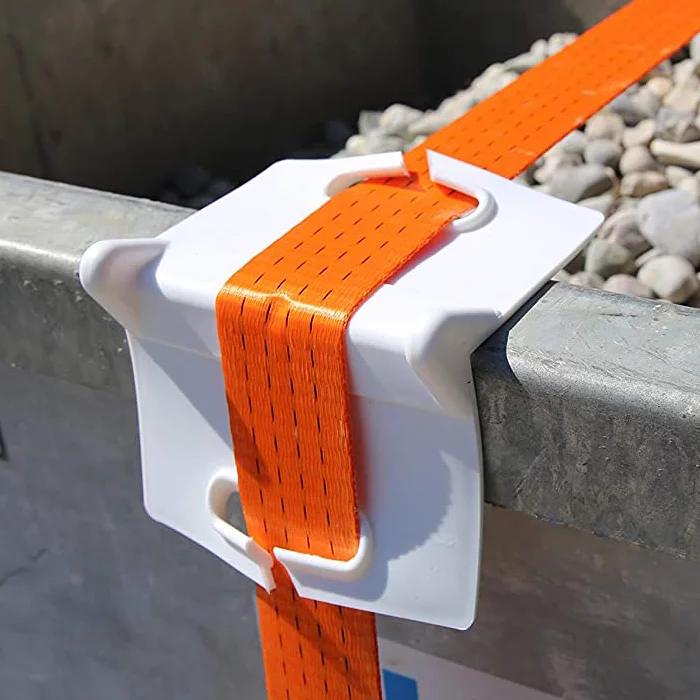

- угловые накладки (полимерные)
Угловые полимерные накладки с жестким каркасом предназначены для грузов, которые имеют острые кромки, защищают материал стропа от режущих кромок, фиксируют груз, исключая проскальзывание или перекос.
|
Полиэстровая нитка
 | Specifiacation, dtex | 1670х3 |
| Прочность, сН/текс | >6,4 |
| Разрывная нагрузка , кг | 34 |
| Разрывное удлинение, % | 15,7+1,3 |
|---|
Полиэстровые нитки отличаются высокой прочностью, обладают свойством противостоять многократному динамическому натяжению, обеспечивают прочность и эластичность швов при продольном и поперечном растяжении линии шва.
|
|
|
