Обжимные фитинги для стальных канатов

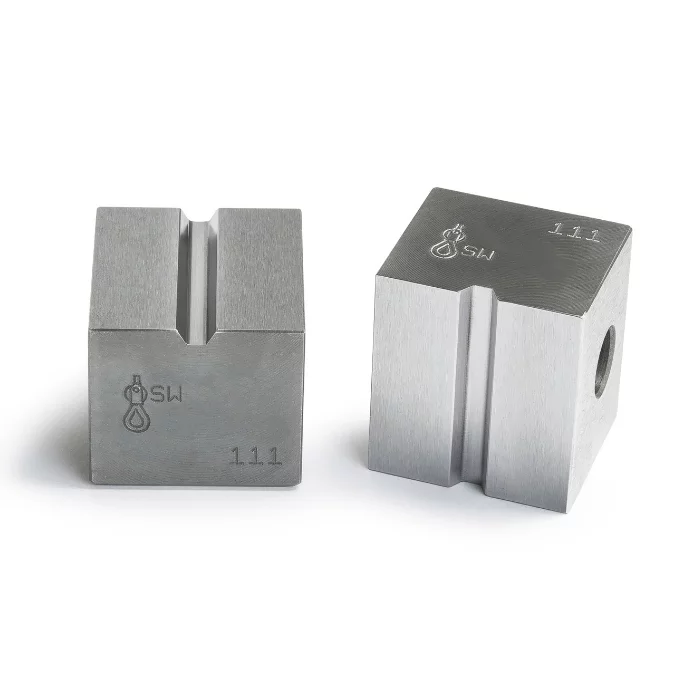

В этом разделе, Компания "СКИФ ИНВЕСТ" предлагает в своем постоянном ассортименте несколько типов нержавеющих обжимных фитингов (концевых такелажных элементов) для канатов малых диаметров, соответствующих американскому военному стандарту MIL-DTL-781. Фитинги устанавливаются на концах стальных тросов с целью получения корректной надежной крепежной точки для удобства сборки и последующего монтажа всей канатной конструкции. Надежность крепления фитинга к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц.
В зависимости от поставщика, обжимные элементы изготавливаются из нержавеющих марок стали AISI 316 или AISI 304. Фитинги особенно устойчивы к коррозии, значительному температурному перепаду, длительному воздействию агрессивных сред, долго сохраняют отличный внешний вид. Это позволяет их использовать в качестве такелажной оснастки морских судов, для крепления различных строительных конструкций, формирования растяжек и подвесов, элементов спортивного инвентаря, создания уличных декораций, архитектурных элементов и т.д.
Важно!Представленными наконечниками рекомендуется обжимать стальные оцинкованные (нержавеющие) канаты с металлическим сердечником конструкций 7х7, 7х19, 1х19. В декоративных целях, где отсутствуют большие нагрузки, допускается использование стальных канатов с органическим сердечником типа 6х7, 6х19 и их аналогов. Фитингами запрещается обжимать синтетические канаты и шнуры.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.
1. Обжимной фитинг "вилка"
Артикул | ∅ каната | L1 | L2 | A | D | H | B | D1 | D2 | Масса, кг/ 1 шт. |
---|---|---|---|---|---|---|---|---|---|---|
TF203 | 3,0 | 69 | 38 | 8 | 5 | 10 | 13,4 | 3,4 | 6,1 | 0,025 |
TF204 | 4,0 | 77 | 41,4 | 11,3 | 8 | 11 | 18 | 4,3 | 7,6 | 0,045 |
TF205 | 5,0 | 88 | 58,6 | 13 | 9 | 14 | 20,6 | 5,3 | 9,0 | 0,07 |
TF206 | 6,0 | 106 | 65 | 15 | 12 | 20 | 25,5 | 6,4 | 12,6 | 0,16 |
TF208 | 8,0 | 145 | 87,7 | 17,6 | 16 | 26 | - | 8,4 | 16,0 | 0,34 |
TF210 | 10,0 | 150 | 93 | 21 | 19 | 30 | - | 10,5 | 18,0 | 0,47 |
2. Обжимной фитинг "ушко"
Артикул | ∅ каната | L1 | L2 | D | D1 | D2 | B | Масса, кг/ 1 шт. |
---|---|---|---|---|---|---|---|---|
TF103 | 3,0 | 55 | 37 | 6,5 | 3,5 | 6,4 | 14 | 0,01 |
TF104 | 4,0 | 64 | 39,5 | 8,5 | 4,4 | 7,5 | 16 | 0,02 |
TF105 | 5,0 | 81,4 | 51 | 10,0 | 5,3 | 9,0 | 21,5 | 0,04 |
TF106 | 6,0 | 94 | 63 | 12,5 | 6,3 | 12,6 | 26 | 0,09 |
TF108 | 8,0 | 124 | 64 | 14,4 | 8,4 | 16,0 | 32 | 0,2 |
TF110 | 10,0 | 142 | 92 | 16,3 | 10,5 | 18,0 | 35,6 | 0,26 |
3. Обжимной фитинг "палец с правой резьбой"
Артикул | Тип резьбы, G | ∅ каната | L1 | L2 | L3 | D | K | Масса, кг/ 1 шт. |
---|---|---|---|---|---|---|---|---|
TF302B | M5 | 2,0 | 86,4 | 32 | 40 | 5,5 | 4 | 0,01 |
TF303C | M6 | 3,0 | 100 | 40 | 48 | 6,3 | 5 | 0,02 |
TF304D | M8 | 4,0 | 117 | 46 | 56 | 7,5 | 6 | 0,03 |
TF305D | M8 | 5,0 | 125 | 52,6 | 56 | 9,0 | 7 | 0,04 |
TF306E | M10 | 6,0 | 146,7 | 65 | 62 | 12,5 | 10 | 0,1 |
TF308F | M12 | 8,0 | 182 | 81,3 | 79 | 16,0 | 14 | 0,19 |
TF310H | M16 | 10,0 | 214 | 92 | 100 | 18,0 | 15 | 0,31 |
TF312I | M20 | 12,0 | 247 | 106 | 119 | 20,0 | 17 | 0,51 |
Размеры фитингов под гаечный ключ после обжатия в шестигранной матрице:
∅ каната, мм | Размер под ключ, мм |
---|---|
2,0 | 4,8 |
3,0 | 5,3 |
4,0 | 6,2 |
5,0 | 7,5 |
6,0 | 10,6 |
8,0 | 13,6 |
10,0 | 14,8 |
4. Талреп натяжной "вилка-вилка"
Монтажные талрепы, которые часто называют винтовыми/резьбовыми стяжками, предназначены для натяжения и регулировки длины канатов, тросов, цепей. Представленный тип имеет закрытую конструкцию, позволяющую избежать загрязнений внутренних резьбовых элементов, а также удобно производить натяжение, вращая корпус талрепа с помощью вставленного воротка в его отверстие. "Вилочная" конструкция концевых элементов является максимально универсальной и позволяет соединять талреп с большинством других стыковочных элементов (петля, ухо, вилка). Соответствует: DIN 1480.
Артикул | Тип резьбы, G | L1 | L2 | A | D | B | Разрушающая нагрузка, т | Масса, кг/ 1 шт. |
---|---|---|---|---|---|---|---|---|
TT8B | M6 | 230 | 160 | 7,5 | 6 | 14 | 1,30 | 0,11 |
TT8C | M8 | 255 | 180 | 11 | 8 | 16 | 2,35 | 0,21 |
TT8D | M10 | 300 | 210 | 12 | 9 | 19 | 3,50 | 0,35 |
TT8E | M12 | 380 | 270 | 14 | 12 | 26 | 5,10 | 0,66 |
Чтобы гарантировать необходимое натяжение конструкции при формировании канатных (тросовых) растяжек рекомендуется учитывать длину хода талрепа, а также удлинение каната. Справочная информация для проектирования длины растяжек представлена в таблице.
∅ каната | Тип резьбы, G | L+L | Рекомендованная максимальная длина канатов разных конструкций, м | Рекомендованная максимальная длина канатов разных конструкций, м | Рекомендованная максимальная длина канатов разных конструкций, м |
---|---|---|---|---|---|
∅ каната | Тип резьбы, G | L+L | 7х19 | 7х7 | 1х19 |
3,0 | M6 | 62 | 10 | 12 | 14 |
4,0 | M8 | 76 | 12 | 13 | 15 |
5,0 | M10 | 84 | 14 | 14 | 16 |
6,0 | M12 | 106 | 16 | 16 | 19 |
8,0 | M18 | 132 | 16 | 19 | 20 |
10,0 | M20 | 160 | 16 | 20 | 22 |
