Коуши
Компания "СКИФ ИНВЕСТ" предлагает в своем ассортименте коуши - специальные металлические прокладки или вставки каплевидной формы, устанавливаемые в петли стальных или синтетических стропов, вантов, растяжек. Коуши могут выполнять функции дополнительной защиты от изломов и преждевременного перетирания петель канатных стропов из-за действующих нагрузок на установленные в них такелажные элементы в виде крюков, скоб, звеньев. Также, специальные кованые или литые коуши используются в качестве крепежа вантовых конструкций, являющихся составной частью крановых растяжек, мостовых пролетов, судового такелажа и т.д.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.

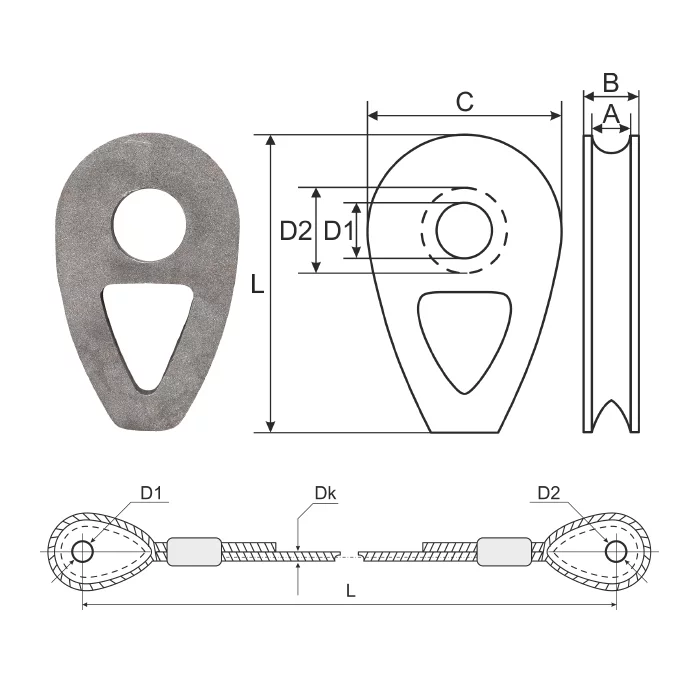

1. Коуш вантовый DIN 3091
Литой или кованый коуш для вантовых конструкций. Способен выдерживать большие нагрузки. Применяется в вантовых оттяжках и распорках, установленных на большинстве строительных кранов. Это могут быть канатные конструкции монтажной стрелы, тяги анкерной стрелы, разгрузочной тяги и т.д. Также вантовые коуши широко применяются в судостроении в виде отдельных крепежных элементов судового такелажа. В последние годы вантовые системы нашли достаточно широкое применение в строительстве больших сооружений с большими пролетами (мосты, стадионы, торговые комплексы и т.п.). Размер отверстия D1 может быть расточен до размера D2 max или уменьшен до требуемого Заказчиком диаметра за счет запрессовки дополнительной втулки. Материал: углеродистая сталь. Соответствует стандартам: DIN 3091, ДСТУ EN 13411-1.
Компания "СКИФ ИНВЕСТ" производит по техническим требованиям и размерам Заказчика растяжки из стального каната и двух вантовых коушей. Метод формирования канатных петель - опрессовка в алюминиевую втулку в специальном прессе.
| Артикул | Размер | A | B | C | D1 | D2 | L | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| RT228 | #8 | 9 | 15 | 40 | 14 | 20 | 66 | 0.2 |
| RT229 | #10 | 11 | 17.5 | 50 | 18 | 25 | 82 | 0.3 |
| RT230 | #12 | 13 | 20 | 60 | 21 | 30 | 98 | 0.5 |
| RT231 | #14 | 16 | 23.5 | 70 | 25 | 35 | 114 | 0.7 |
| RT232 | #16 | 18 | 26 | 80 | 28 | 40 | 130 | 0.8 |
| RT233 | #18 | 20 | 28.5 | 90 | 31 | 45 | 145 | 1.1 |
| RT234 | #20 | 22 | 33 | 102 | 35 | 50 | 146 | 1.7 |
| RT235 | #22 | 24 | 33.5 | 110 | 38 | 55 | 177 | 1.8 |
| RT236 | #24 | 26 | 37 | 122 | 41 | 60 | 173 | 2.6 |
| RT237 | #26 | 29 | 39.5 | 130 | 44 | 65 | 209 | 3.0 |
| RT238 | #28 | 30 | 42 | 140 | 47 | 70 | 200 | 3.9 |
| RT239 | #32 | 35 | 47 | 160 | 53 | 80 | 256 | 5.3 |
| RT240 | #36 | 39 | 54 | 177 | 59 | 90 | 250 | 8.3 |
| RT241 | #40 | 44 | 58 | 200 | 65 | 100 | 320 | 10.4 |
| RT242 | #44 | 48 | 65 | 220 | 70 | 110 | 355 | 13.4 |
| RT243 | #48 | 53 | 69 | 240 | 76 | 120 | 384 | 17.8 |
| RT244 | #52 | 57 | 74 | 260 | 81 | 130 | 416 | 23.1 |
| RT245 | #56 | 62 | 80 | 280 | 86 | 140 | 448 | 29.0 |

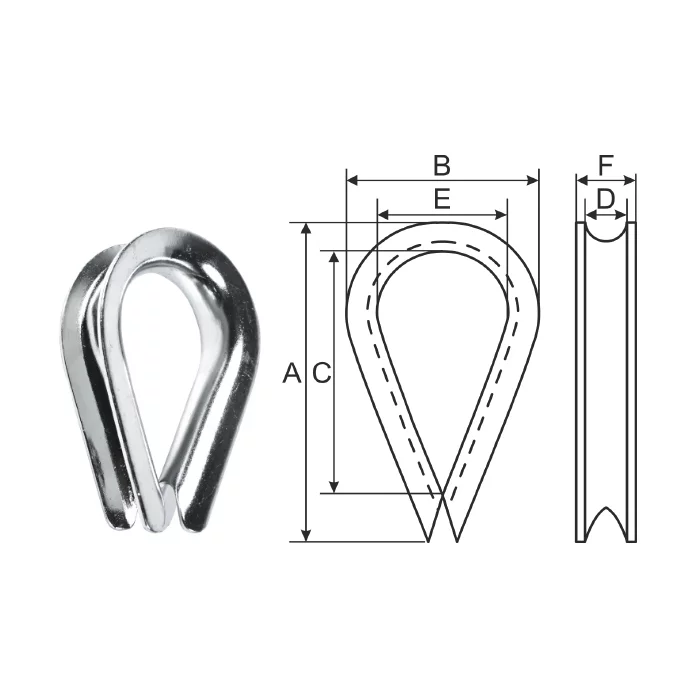

2. Коуш оцинкованный/нержавеющий DIN 6899B
Универсальный и самый распространенный вид стальных коушей по своей форме и функциональности. Предназначен для установки в петли стальных тросов, органических/синтетических канатов и веревок для защиты изгибов от перетирания и преждевременного износа. В ассортименте представлены стальные оцинкованные в размерном диапазоне 3,0 - 48 мм, а также нержавеющие коуши для канатов тонких диаметров: 3,0 - 8,0 мм. Соответствует стандартам: DIN 6899B, ДСТУ EN 13411-1.
| Арт. | Тип | ∅ каната, мм | A | B | C | D | E | F | Масса, кг/ 100 шт. |
|---|---|---|---|---|---|---|---|---|---|
| RT100 | 2,5х3 | 2-3 | 30,3 | 21,2 | 21,1 | 4,6 | 13,7 | 7,2 | 0,005 |
| RT101 | 3,5х4 | 3-4 | 30,3 | 21,2 | 21,1 | 4,8 | 13,7 | 7,4 | 0,005 |
| RT102 | 4х5 | 4-5 | 33,3 | 23,8 | 22,2 | 5,7 | 14,5 | 8,4 | 0,01 |
| RT103 | 5х6 | 5-6 | 40 | 28 | 24 | 6 | 16 | 10 | 1,6 |
| RT104 | 7х8 | 7-8 | 50 | 34 | 34 | 9 | 20 | 13 | 3,0 |
| RT105 | 9х10 | 9-10 | 59 | 40 | 38 | 10 | 24 | 15 | 4,3 |
| RT106 | 11х12 | 11-12 | 70 | 46 | 44 | 13 | 28 | 18 | 6,8 |
| RT107 | 13х14 | 13-14 | 79 | 53 | 50 | 15 | 32 | 20 | 10,0 |
| RT108 | 15х16 | 15-16 | 90 | 58 | 60 | 17 | 36 | 23 | 15,2 |
| RT109 | 16х18 | 16-18 | 99 | 67 | 63 | 19 | 40 | 28 | 20,0 |
| RT110 | 18х20 | 18-20 | 115 | 75 | 71 | 22 | 47 | 29 | 29,0 |
| RT111 | 20х22 | 20-22 | 126 | 79 | 82 | 23 | 50 | 31 | 32,0 |
| RT112 | 22х24 | 22-24 | 136 | 92 | 88 | 24 | 57 | 35 | 57,0 |
| RT114 | 26х28 | 26-28 | 166 | 110 | 115 | 31 | 71 | 40 | 80,0 |
| RT116 | 30х32 | 30-32 | 188 | 128 | 130 | 33 | 82 | 45 | 126,0 |
| RT117 | 32х34 | 32-34 | 215 | 146 | 152 | 34 | 98 | 46 | 156,0 |
| RT119 | 36х38 | 36-38 | 245 | 155 | 180 | 42 | 106 | 52 | 161,0 |
| RT120 | 38х40 | 38-40 | 265 | 167 | 199 | 41 | 110 | 57 | 272,0 |
| RT121 | 40х42 | 40-42 | 270 | 181 | 200 | 46 | 115 | 61 | 290,0 |
| RT123 | 46х48 | 46-48 | 340 | 197 | 275 | 50 | 130 | 69 | 430,0 |

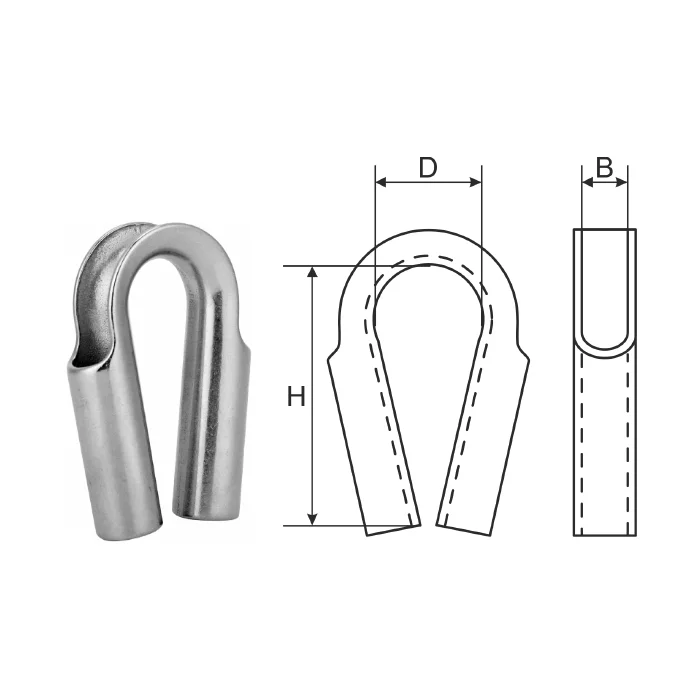

3. Коуш трубчатый нержавеющий
Трубчатые нержавеющие коуши из стали AISI 304 используют для формирования петель плетеных синтетических шнуров, канатов и веревок. Трубчатая конструкция коуша с закрытым желобом полностью исключает выпадение шнура даже при растяжении. Могут использоваться в агрессивной и влажной среде, поэтому находят широкое применение в морском деле, яхтинге, авто-сафари, спасательных операциях, экстремальном туризме и т.д. Представлены в размерном диапазоне 6,0 - 16 мм. Соответствует ДСТУ EN 13411-1.
| Артикул | Размер | B | H | D | Масса, кг |
|---|---|---|---|---|---|
| RT427 | 6 | 7 | 30 | 14 | 0,010 |
| RT428 | 8 | 8 | 39 | 18 | 0,015 |
| RT429 | 10 | 10 | 50 | 20 | 0,050 |
| RT430 | 12 | 12 | 64 | 23 | 0,080 |
| RT431 | 14 | 14 | 68 | 25 | 0,100 |
| RT432 | 16 | 15 | 77 | 25 | 0,145 |

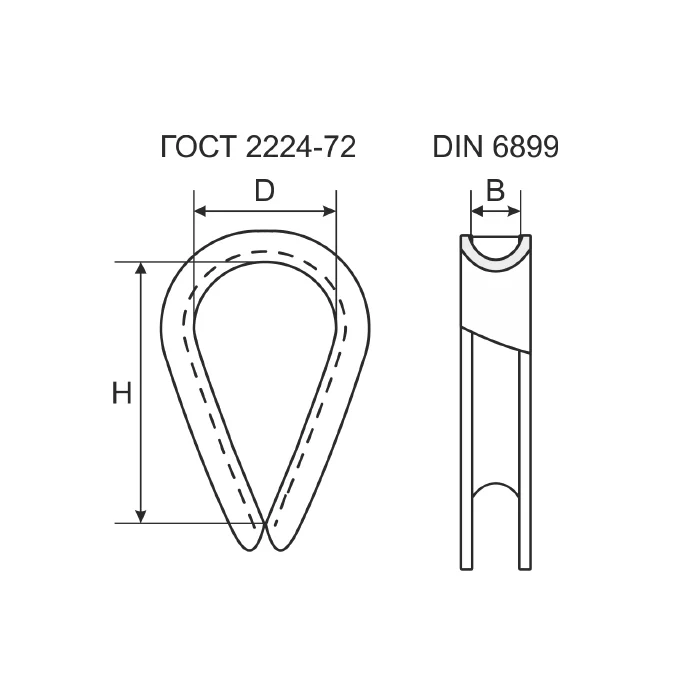

Таблица взаимозаменяемости коушей ГОСТ 2224-7 и DIN 6899В:
| Тип | Тип | B | B | H | H | D | D | Вес 1шт. | Вес 1шт. |
|---|---|---|---|---|---|---|---|---|---|
| ГОСТ | DIN | ГОСТ | DIN | ГОСТ | DIN | ГОСТ | DIN | ГОСТ | DIN |
| 30 | 9х10 | 10 | 10 | 50 | 38 | 30 | 24 | 0,058 | 0,043 |
| 34 | 11х12 | 12 | 12 | 56 | 45 | 34 | 28 | 0,11 | 0,068 |
| 40 | 13х14 | 14 | 14 | 65 | 51 | 40 | 32 | 0,15 | 0,10 |
| 45 | 16х18 | 18 | 17 | 74 | 61 | 45 | 38 | 0,20 | 0,20 |
| 56 | 18х20 | 20 | 20 | 92 | 72 | 56 | 45 | 0,40 | 0,29 |
| 63 | 22х24 | 24 | 24 | 104 | 90 | 63 | 56 | 0,55 | 0,57 |
| 75 | 26х28 | 28 | 28 | 125 | 112 | 75 | 70 | 0,97 | 0,80 |
| 85 | 30х32 | 32 | 32 | 142 | 128 | 85 | 80 | 1,32 | 1,26 |
| 95 | 32х34 | 38 | 34 | 158 | 152 | 95 | 95 | 1,85 | 1,56 |
| 105 | 38х40 | 44 | 40 | 175 | 184 | 105 | 115 | 2,30 | 2,72 |
| 120 | 40х42 | 48 | 42 | 202 | 192 | 120 | 120 | 4,00 | 2,90 |
