Блоки грузоподъёмные
Компания "СКИФ ИНВЕСТ" предлагает широкий ассортимент такелажных блоков для любых грузоподъемных работ. По способу применения все грузоподъемные блоки можно разделить на подвижные и неподвижные независимо от их конструкции. Для решения конкретных задач и определяется способ использования блоков.
Неподвижные (отводные) блоки должны быть жестко закреплены к любой поверхности и применяются в качестве вспомогательных устройств для изменения направления тягового троса, металлического каната, шнура или веревки.
Подвижные блоки используют для сборки полиспастных систем с целью снижения тягового усилия и нагрузки на основной грузоподъемный механизм. В основе действия собранной системы подвижных блоков лежит рычажный принцип, дающий механическое преимущество в силе в 2, 3, 4 раза и более, уменьшая при этом скорость подъема на такую же величину. Для достижения такого эффекта блок должен двигаться вдоль вектора приложения усилия. Чем больше блоков, тем больше преимущество в силе и меньше скорость подъема. Стоит отметить, что подвижные блоки являются базовым средством для работы с любым грузом и присутствуют в той или иной форме во многих грузоподъёмных устройствах и системах, например, талях цепных ручных, талях канатных электрических и т.д. Имея такую прямую зависимость, инженерам приходится рассчитывать оптимальные полиспасты для тех или иных задач, поэтому блоки сами по себе имеют разные конcтрукции и особенности.
Блоки грузоподъемные различают по:
- количеству роликов: блоки однороликовые, блоки двухроликовые, трехроликовые и т.д.
- по подвесному элементу: с крюком, звеном, скобой, крепежной площадкой и т.д.;
- по конструкции щек блока: с неподвижной или откидной щекой.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.

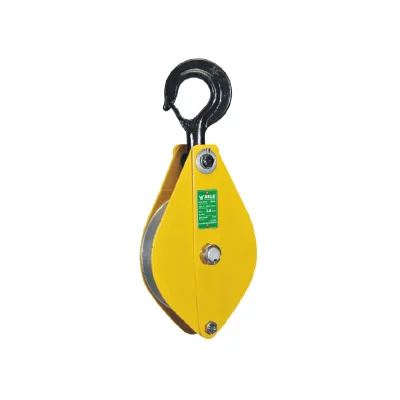

1. Блок однороликовый с крюком/звеном
Самая распространённая на рынке модель грузоподъемного блока по доступной цене. Блоки данной конструкции отличаются подвесным элементом, в качестве которого выступает крюк или звено. Используются в качестве отводных или подвесных вспомогательных устройств, а также при сборке полиспастов. В качестве несущих элементов используются стальные или синтетические канаты, шнуры, веревки и т.д. Коэффициент запаса прочности: 4:1. Стандарт: DIN 15020.
| Артикул | SB1HA | SB1HB | SB1HС | SB1HF | SB1HI | SB1HL |
|---|---|---|---|---|---|---|
| Г/П, т | 0,5 | 1 | 2 | 3,2 | 5 | 10 |
| Min Ø | 5 | 7,6 | 11 | 13,5 | 18 | 23,5 |
| Max Ø | 7 | 8,3 | 11,5 | 14 | 19,5 | 24 |
| A | 20,8 | 26,3 | 27,5 | 31 | 40,1 | 59,3 |
| B | 100 | 120 | 150 | 175 | 215 | 320 |
| C | 9 | 12 | 15 | 20 | 24 | 33 |
| D1 | 69,3 | 82,6 | 109,3 | 128,7 | 170 | 230 |
| D2 | 85,3 | 105 | 140 | 165 | 200 | 300 |
| E | 60 | 70 | 80 | 90 | 115 | 160 |
| F | 165 | 210 | 250 | 290 | 355 | 515 |
| G | 23,8 | 29,3 | 39,2 | 46,7 | 55,2 | 79 |
| H | 260 | 325 | 400 | 465 | 550 | 830 |
| K | 15 | 18 | 23 | 30 | 35 | 50 |
| Масса, кг | 1,5 | 2,7 | 4,9 | 8,7 | 14,7 | 43 |
| Артикул | SB1EB | SB1EС | SB1EF | SB1EI |
|---|---|---|---|---|
| Г/П, т | 1 | 2 | 3,2 | 5 |
| Min Ø | 7,6 | 11 | 13,5 | 18 |
| Max Ø | 8,3 | 11,5 | 14 | 19,5 |
| H | 285 | 370 | 440 | 540 |
| B | 116 | 152 | 176 | 212 |
| E | 63 | 79 | 90 | 105 |
| C | н/д | 18 | 22 | н/д |
| Масса, кг | 3,7 | 6,6 | 10,2 | 16,9 |
2. Блок однороликовый с крюком/скобой (Heavy Duty)
Более дорогостоящая модель однороликового грузоподъемного блока усиленной конструкции для профессионального использования в тяжелых условиях эксплуатации. В качестве подвесного элемента может быть крюк или скоба. Используются в качестве отводных или подвесных вспомогательных устройств, а также при сборке полиспастов. Принципиальными отличиями Heavy Duty блока являются:
- Отличная подгонка деталей;
- Усиленные щеки;
- Шкив изготовлен из конструкционной марки стали, закаленный;
- Наличие отверстий для смазки для удобства технического обслуживания;
- Продольная откидная щека зажимается винтом со шплинтом.
Коэффициент запаса прочности: 4:1. Стандарт: DIN 15020.
| Артикул | SB1HCH | SB1HHH | SB1HKH | SB1HLH |
|---|---|---|---|---|
| Г/П, т | 2 | 4 | 8 | 10 |
| Ø каната | 11,0-11,5 | 15,0 | 21,0-22,0 | 23,5-24,0 |
| Ø шкива | 75 | 150 | 150 | 250 |
| A | 26 | 32 | 41 | 50 |
| B | 82 | 160 | 160 | 260 |
| C | 80 | 70 | 100 | 125 |
| D | 16 | 22 | 26 | 32 |
| H | 288 | 405 | 475 | 680 |
| Масса, кг | 3,9 | 6,2 | 14,1 | 36 |
| Артикул | SB1SCH | SB1SHH | SB1SKH | SB1SLH |
|---|---|---|---|---|
| Г/П, т | 2 | 4 | 8 | 10 |
| Ø канат | 11-11,5 | 15 | 21-22 | 23,5-24 |
| Ø шкива | 75 | 150 | 150 | 250 |
| A | 286 | 399 | 475 | 676 |
| B | 82 | 160 | 160 | 260 |
| C | 70 | 70 | 70 | 115 |
| D | 16 | 22 | 26 | 32 |
| Масса, кг | 4 | 13,8 | 14,4 | 37,5 |
3. Блок однороликовый с крюком ABLЕ (США)
Премиум модель американских грузоподъемных блоков ABLЕ, изготовленных в соответствии со стандартом EN 13157 и директивой Евросоюза 98/37ЕС. Блоки ABLЕ применяются для изменения направления движения каната и сборки полиспастов при выполнении грузоподъемных и такелажных работ. Отличительной особенностью данной модели является кованый, закаленный крюк с индикатором растяжения, который свободно вращается вокруг своей оси. Откидывающаяся щека позволяет быстро установить канат. После поворота крюка в направлении погрузки происходит предохранительная фиксация щеки. Шкив изготовлен из конструкционной марки стали. Коэффициент запаса прочности: 4:1. Стандарт: EN 13157.
| Артикул | SB1HAA | SB1HBA | SB1HСA | SB1HFA | SB1HGA |
|---|---|---|---|---|---|
| Г/П, т | 0,5 | 1 | 2 | 3,2 | 6,4 |
| Ø каната | 5 | 7 | 13 | 15 | 18 |
| A | 20 | 23 | 27 | 31 | 42 |
| B1 | 62 | 76 | 92 | 108 | 116 |
| B2 | 16 | 17 | 24 | 28 | 35 |
| H1 | 260 | 305 | 425 | 496 | 655 |
| H2 | 190 | 200 | 263 | 295 | 375 |
| H3 | 20 | 23 | 30 | 40 | 47 |
| D1 | 75 | 85 | 150 | 180 | 210 |
| D2 | 88 | 105 | 190 | 220 | 260 |
| Масса, кг | 1,8 | 3,3 | 7,8 | 13,4 | 22,9 |
4. Блок однороликовый с площадкой крепления
Монтажный однороликовый блок с площадкой крепления используется в качестве отводного блока и может быть закреплен на любой ровной поверхности. Наличие отверстий в площадке позволяет закрепить блок в нужном месте с помощью болтовых соединений (не входят в комплект поставки) либо приварить его к надежной металлоконструкции. В качестве несущих органов применяются стальные канаты, шнуры и веревки. Стандарт: DIN 15020.
| Артикул | SBPA | SBPB | SBPC | SBPE | SBPI |
|---|---|---|---|---|---|
| В/П, т | 0,5 | 1 | 2 | 3 | 5 |
| Ø каната | 8 | 10 | 12 | 16 | 20 |
| Ø шківа | 100 | 125 | 150 | 200 | 275 |
| А | 120 | 140 | 180 | 230 | 320 |
| В | 60 | 60 | 80 | 100 | 120 |
| С | 100 | 125 | 150 | 200 | 275 |
| φ | 7 | 8 | 10 | 12 | 15 |
| Масса, кг | 1,5 | 2,4 | 4,5 | 8,2 | 18 |
5. Блок двуроликовый с крюком
Распространенная на рынке модель грузоподъемного двушкивного блока по доступной цене. Блок предназначен для более сложных полиспастных систем, так как имеет сразу два ролика в одном корпусе, которые предоставляют четырёхкратное преимущество в силе при правильном составлении полиспаста. Позволяет существенно снизить нагрузку на основной тяговый механизм. Вращение ролика обеспечивает подшипник скольжения. Из-за особенностей конструкции не комплектуется откидными щеками. Коэффициент запаса прочности: 4:1. Стандарт: DIN 15020.
| Артикул | SBPA | SBPB | SBPC | SBPE | SBPI |
|---|---|---|---|---|---|
| Г/П, т | 0,5 | 1 | 2 | 3 | 5 |
| Ø каната | 8 | 10 | 12 | 16 | 20 |
| Ø шкива | 100 | 125 | 150 | 200 | 275 |
| А | 120 | 140 | 180 | 230 | 320 |
| В | 60 | 60 | 80 | 100 | 120 |
| С | 100 | 125 | 150 | 200 | 275 |
| φ | 7 | 8 | 10 | 12 | 15 |
| Масса, кг | 1,5 | 2,4 | 4,5 | 8,2 | 18 |
6. Блок трехроликовый с крюком
Грузоподъемные блоки данной конструкции имеют три шкива в компактном корпусе. Такая конструкция расширяет возможности и функциональность этих устройств при сборке сложных полиспастов, которые способны предоставить почти шестикратное преимущество в силе. Блок трехроликовый обычно используется для снижения нагрузки на основной тяговый механизм. Не оборудован откидными щеками. Коэффициент запаса прочности: 4:1. Стандарт: DIN 15020.
| Артикул | SB3HF | SB3HI | SB3HK | SB3HL |
|---|---|---|---|---|
| В/П, т | 3,2 | 5 | 8 | 10 |
| Ø канату | 8,1-8,3 | 9,6-9,7 | 12,0-13,5 | 13,5-14,0 |
| Ø шківу | 85 | 112 | 132 | 160 |
| Масса, кг | 10 | 17,5 | 33 | 53 |
7. Блок однороликовый открытый DSB
Простая, недорогая и универсальная модель однороликового блока с крюком грузоподъемностью 500 кг. Специально увеличенный размер канавки и диаметр шкива позволяет использовать с блоком синтетические и стальные канаты, шнуры или веревки широкого диапазона диаметров для поднятия небольших по массе грузов на малых строительных площадках, а также решать различные локальные задачи в домашнем хозяйстве, ремонтных мастерских и т.д. Коэффициент запаса прочности: 4:1.
| Артикул | SB1HAD |
|---|---|
| Г/П, т | 0,5 |
| Ø каната | 24 |
| Ø шкива | 124 |
| Н | 260 |
| Зево крюка | 20 |
| Масса, кг | 2 |
8. Блок однороликовый с поворотной щекой
Блок данного типа широко применяется автолюбителями в offroad мероприятиях для эвакуации внедорожников из грязи или сугробов. Удобная конструкция щек блока дает высокую вариативность использования блока в экстремальных условиях.
Характеристики:
- грузоподъемность - 5,0 т (тяговое усилие до 10,0 т);
- подходит для тросов диаметром 6,0 - 16,0 мм;
- поверхность окрашена.
Артикул: SB1TI
Важно! Продукция, представленная в этом разделе, поставляется в адрес компании "СКИФ ИНВЕСТ" по импортным контрактам. В зависимости от Поставщика или Производителя грузоподъемных блоков, их масса, цвет, общие габариты, а также размеры их отдельных деталей или узлов могут иметь незначительные отклонения от указанных в таблицах. Важные для Вас параметры блоков просим отдельно уточнять у наших специалистов.
