Монтажные талрепы
Компания "СКИФ ИНВЕСТ" предлагает в своей складской программе монтажные талрепы (стяжки) общего назначения, соответствующие стандарту DIN 1480. Это простые и недорогие такелажные устройства, предназначенные для натяжения и регулировки длины всевозможных растяжек, декоративных и рекламных конструкций.
Талрепы состоят из двух болтов с резьбой (правой и левой) и корпуса, в который они вкручиваются. Регулировка длины талрепа достигается за счет вращения корпуса талрепа вокруг своей оси. Талрепы различают по рабочей нагрузке, а также по типу концевой конструкции болтовых соединений. Возможные варианты исполнения: крюк - крюк, крюк - кольцо, кольцо - кольцо.
Важно! Монтажные талрепы должны применяться там, где отсутствуют значительные динамические нагрузки на общую конструкцию. Использование этого типа талрепов в грузоподъемных операциях запрещено. Комплектация талрепа "кольцо - кольцо" имеет более высокие показатели рабочих нагрузок.
Зарегистрируйтесь для получения доступа к розничным ценам или обращайтесь к нашим экспертам за дополнительной информацией.

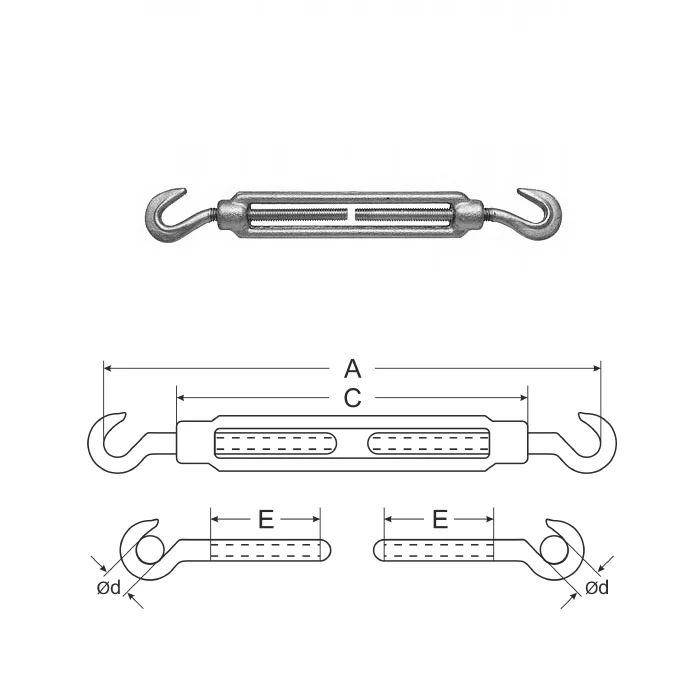

1. Талреп монтажный DIN 1480 (крюк - крюк)
| Атрикул | Тип резьбы | WLL, daN (кг)* | Amin | Amax | C | E | d | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| TT5B | М6 | 70 | 138 | 200 | 85 | 55 | 9 | 0,05 |
| TT5C | М8 | 140 | 152 | 240 | 108 | 57 | 11 | 0,08 |
| TT5D | М10 | 220 | 195 | 285 | 127 | 70 | 15 | 0,15 |
| TT5E | М12 | 310 | 200 | 305 | 138 | 70 | 15 | 0,25 |
| TT5F | М14 | 450 | 255 | 365 | 170 | 75 | 16 | 0,4 |
| TT5G | М16 | 600 | 280 | 410 | 190 | 88 | 18 | 0,61 |
| TT5H | М18 | 750 | 300 | 430 | 197 | 98 | 19 | 0,86 |
| TT5I | М20 | 910 | 320 | 475 | 218 | 105 | 20 | 1,09 |
| TT5J | М22 | 1100 | 375 | 550 | 238 | 118 | 23 | 1,76 |
| TT5K | М24 | 1300 | 380 | 557 | 255 | 135 | 24 | 2,08 |
| TT5M | М30 | 2000 | 410 | 530 | 260 | 100 | 33 | 3,62 |
| TT5O | М36 | - | 520 | 700 | 295 | 150 | 43 | 8,43 |

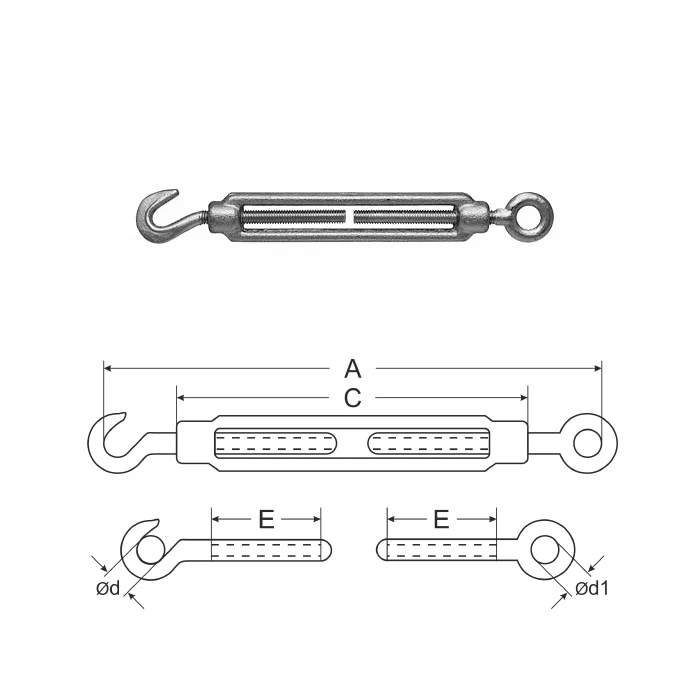

2. Талреп монтажный DIN 1480 (крюк - кольцо)
| Артикул | Тип резьбы | WLL, daN (кг)* | Amin | Amax | C | E | d | d1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| TT6B | М6 | 70 | 138 | 200 | 85 | 55 | 9 | 10 | 0,05 |
| TT6C | М8 | 140 | 152 | 240 | 108 | 57 | 11 | 11 | 0,08 |
| TT6D | М10 | 220 | 195 | 285 | 127 | 70 | 15 | 14 | 0,15 |
| TT6E | М12 | 310 | 200 | 305 | 138 | 70 | 15 | 16 | 0,25 |
| TT6F | М14 | 450 | 255 | 365 | 170 | 75 | 16 | 18 | 0,4 |
| TT6G | М16 | 600 | 280 | 410 | 190 | 88 | 18 | 23 | 0,61 |
| TT6H | М18 | 750 | 300 | 430 | 197 | 98 | 19 | 23 | 0,86 |
| TT6I | М20 | 910 | 320 | 475 | 218 | 105 | 20 | 24 | 1,09 |
| TT6J | М22 | 1100 | 375 | 550 | 238 | 118 | 23 | 28 | 1,76 |
| TT6K | М24 | 1300 | 380 | 557 | 255 | 135 | 24 | 30 | 2,08 |
| TT6M | М30 | 2000 | 410 | 520 | 256 | 100 | 34 | 35 | 3,3 |
| TT6O | М36 | - | 500 | 690 | 295 | 150 | 43 | 37 | 7,81 |

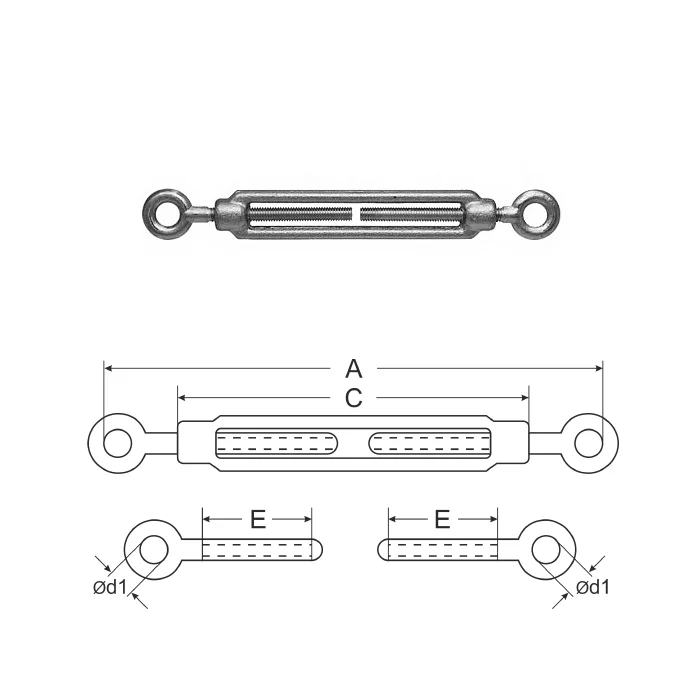

3. Талреп монтажный DIN 1480 (кольцо - кольцо)
| Артикул | Тип резьбы | WLL, daN (кг)* | Amin | Amax | C | E | d1 | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| TT7B | М6 | 175 | 138 | 200 | 85 | 55 | 10 | 0,05 |
| TT7C | М8 | 325 | 152 | 240 | 108 | 57 | 11 | 0,08 |
| TT7D | М10 | 500 | 195 | 285 | 127 | 70 | 14 | 0,15 |
| TT7E | М12 | 700 | 200 | 305 | 138 | 70 | 16 | 0,25 |
| TT7F | М14 | 750 | 255 | 365 | 170 | 75 | 18 | 0,4 |
| TT7G | М16 | 1350 | 280 | 410 | 190 | 88 | 23 | 0,61 |
| TT7H | М18 | 1500 | 300 | 430 | 197 | 98 | 23 | 0,86 |
| TT7I | М20 | 2050 | 320 | 475 | 218 | 105 | 24 | 1,09 |
| TT7J | М22 | 2250 | 375 | 550 | 238 | 118 | 28 | 1,76 |
| TT7K | М24 | 3000 | 380 | 557 | 255 | 135 | 30 | 2,08 |
| TT7M | М30 | 5700 | 385 | 555 | 255 | 130 | 35 | 3,23 |
