Главная Захваты — Захваты вертикальные

Захваты вертикальные

Вертикальные захваты предназначены для подъема, перемещения, кантования листовой стали, плоского проката, труб большого диаметра, готовых металлоконструкций. Наиболее распространенные варианты использования таких захватов изображены в конце данной страницы. При выборе захватов вертикального подъема следует руководствоваться основными параметрами: грузоподъемностью и диапазоном раскрытия зева в мм, при этом не забывая, что они могут использоваться в паре.

1. Захваты вертикальные с двумя степенями свободы

Отличительной особенностью захвата данного типа является крепежная проушина с двумя степенями свободы. Это означает, что захват может работать с угловым отклонением от условной вертикальной оси в двух плоскостях.
Наличие такой проушины существенно расширяет возможности применения захватов и позволяет поднимать сложные металлоконструкции и другие пространственные грузы обычными многоветвевыми стропами без применения специальных траверс. Максимальный угол отклонения не должен превышать 45°.
Захваты вертикальные с двумя степенями свободы представлены компанией «СКИФ ИНВЕСТ» в диапазоне грузоподъемностей: 1,0 – 5,0 тн.
Материал рабочих органов: высокопрочная легированная сталь. Корпус окрашен;
Открытие/закрытие захвата: с помощью рычажка управления;
Коэффициент запаса прочности: 4:1
Соответствует: EN 1677, ДСТУ EN 13155:2014.

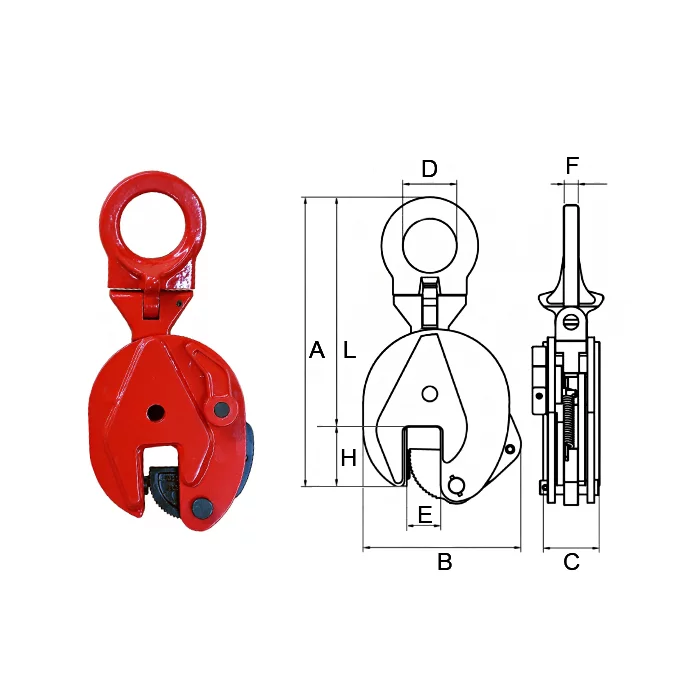

 Захваты вертикальные с двумя степенями свободы
Г/п, тн Толщина
листа, мм
A B C D E F G H L R Масса, кг
мм
1,0 0 – 20 265 136 63 46 20 14 18 57 215 41 4,3
2,0 0 – 25 350 167 62 44 25 17 30 71 280 57 6,7
3,0 0 – 30 420 210 87 59 35 19 35 80 340 57 13,9
5,0 0 – 50 490 240 90 70 48 20 33 90 370 60 22,2

2. Захваты вертикальные с двумя степенями свободы Haklift

Компания «СКИФ ИНВЕСТ» предлагает к реализации качественные усиленные захваты для вертикального подъема и кантования листовой стали производства Haklift (Финляндия). Изделие имеет проушину с двумя степенями свободы для поднятия листовой стали толщиной до 25 мм и представлено в интервале грузоподъемностей Q = 1,0 - 2,0 тн. Подвешивание захвата к грузоподъемному механизму осуществляется за проушину через канатные, цепные либо текстильные стропы.
Особенности:
  • вертикальный подъем и кантование листовой стали;
  • материал – высокопрочная легированная сталь;
  • окрашенный корпус;
  • коэффициент запаса прочности 4:1;
  • маркировка ЕС.
Соответствует: EN 1677, ДСТУ EN 13155:2014.

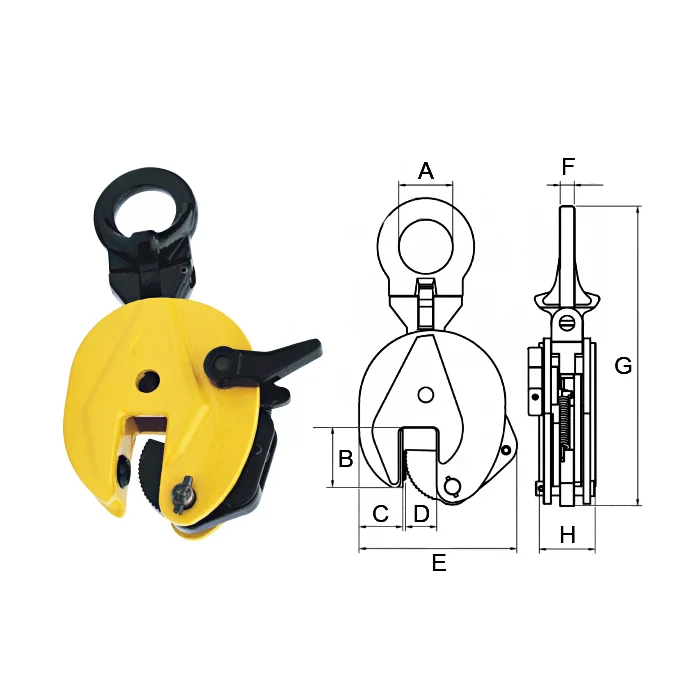

Захваты вертикальные с двумя степенями свободы Haklift
Г/п, тн D
(толщина листа)
A B C E F G H Масса, кг
мм
1,0 0 – 20 48 76 51 138 12 294 50 4,8
2,0 0 – 25 68 85 59 164 16 370 52 6,5
3,0 0 – 35 71 83 57 210 23 440 79 13,2

3. Захваты вертикальные с двумя степенями свободы ABLE

Захват американской ТМ ABLE с двумя степенями свободы используется для подъема и кантования листов стали. Имеется защелка для фиксации в закрытом положении. Подходит для поверхностей с твердостью 37 Rc (345 HB).
Подвешивание захвата к грузоподъемному механизму осуществляется за проушину через канатные, цепные либо текстильные стропы.
Материал – высокопрочная легированная сталь 20CrMnTi.
Способ изготовления: ковка.
Окрашенный корпус. Коэффициент запаса прочности 6:1.
Маркировка ЕС. Соответствует: ДСТУ EN 13155:2014.
Захваты вертикальные с двумя степенями свободы ABLE
Г/п, тн D
(толщина листа)
A B C E F G H Масса, кг
мм
1,0 0 – 20 48 63 51 138 12 294 50 4,7
2,0 0 – 25 68 76 59 164 16 370 52 8,2
3,0 0 – 30 74 85 56 193 20 418 78 14,9

4. Захваты вертикальные с одной степенью свободы ABLE

Захват ABLE (США) с одной степенью свободы предназначен для вертикального подъема и кантования листовой стали, металлоконструкций и металлических профилей толщиной 0-50 мм. Прижимной механизм изготовлен из конструкционной марки стали 20ХГТ, что гарантирует высокую производительность и долговечность захвата.
Материал – высокопрочная легированная сталь 20CrMnTi.
Способ изготовления: ковка.
Окрашенный корпус. Коэффициент запаса прочности 6:1.
Маркировка ЕС. Соответствует: ДСТУ EN 13155:2014.

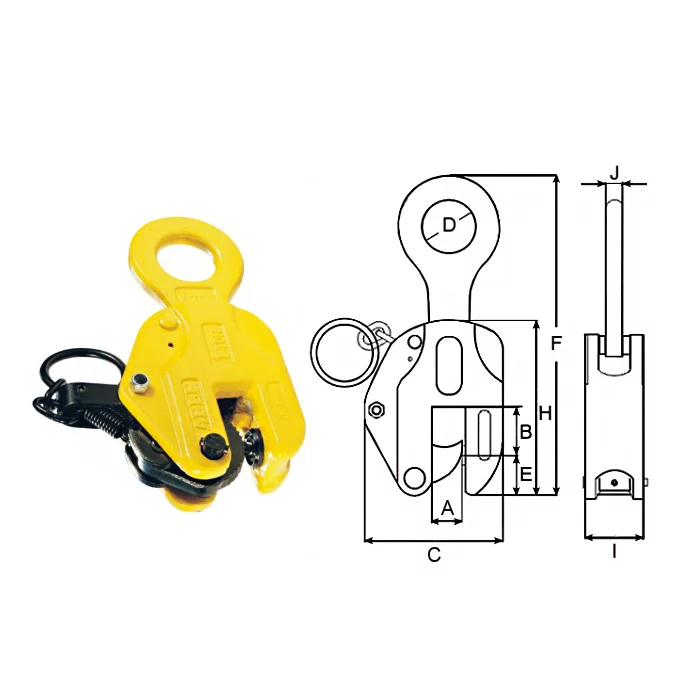

Захваты вертикальные с одной степенью свободы ABLE
Г/п, тн (толщина листа) A B C D E F G H I J Масса, кг
мм
1,0 0 – 22 24 32 123 46 22 274 29 142 52 12 4,3
2,0 0 – 32 35 42 152 50 25 302 38 188 63 14 7,1
3,0 0 – 36 38 48 170 58 35 360 45 203 68 19 11,3
Внимание! Минимальная масса поднимаемого груза должна составлять минимум 10% от грузоподъемности захвата. Производитель оставляет за собой право вносить некоторые изменения в конструкцию захватов, поэтому допускается незначительное отклонение указанных в таблице размеров.

Допустимая нагрузка на захват при различных
углах ветвей стропа:

Допустимая нагрузка на захват при различных углах ветвей стропа

Применение захвата вертикального

Применение захвата вертикального
С дополнительной информацией Вы сможете ознакомиться в разделе: «FAQ»
