Нержавеющая серия
Компания "СКИФ ИНВЕСТ" предлагает в своем складском ассортименте нержавеющую серию фитингов и крепежных элементов, которые находят свое широкое применение в качестве такелажной оснастки морских судов, катеров, яхт, элементов спортивного инвентаря, крепления различных строительных конструкций, формирования растяжек, подвесов и ограждений. Данная продукция производится из нержавеющих марок стали AISI 304 или AISI 316, поэтому востребована для эксплуатации в условиях агрессивной внешней среды, а также пищевой и химической промышленности. Компактные размеры и возможность долгое время сохранять привлекательный внешний вид позволяют использовать нержавеющий крепеж для создания уличных декораций, ограждений и других архитектурных форм и элементов и т.д.
Важно! Согласно технических требований Заказчиков, компания "СКИФ ИНВЕСТ" оказывает услуги по изготовлению уже готовых тросовых конструкций с концевыми элементами. Надежность крепления фитинга к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.
1. Нержавеющий стальной канат DIN 3055 (7x7)
Нержавеющие стальные канаты DIN 3055 изготовлены из низкоуглеродистой стали марки AISI 304. Канаты по своей конструкции соответствуют DIN 3055, имеют конструкцию 7х7 и состоят из шести прядей, свитых вокруг металлического сердечника такой же конструкции. Применение металлического сердечника способствует увеличению разрывных показателей каната и низкому коэффициенту растяжения. Нержавеющая сталь марки AISI 304 устойчива к воздействию различных химических веществ и выдерживает краткосрочное воздействие высоких температур до +900°С. Благодаря особым свойствам нержавеющие канаты получили широкое применение в пищевой, химической, атомной и нефтяной промышленности, судном такелаже и яхтинге. Кроме того, поскольку такие канаты долго сохраняют привлекательный внешний вид, они используются в качестве элементов строительства, дизайна и архитектуры.
Упаковка: катушки/барабаны по 1000 м.
Страна производитель: Малайзия.
Доступны к заказу: от 10 м.
| Диаметр, мм | MBL, кгс* | Масса кг/1 м. |
|---|---|---|
| 2,0 | 262 | 0,03 |
| 3,0 | 571 | 0,04 |
| 4,0 | 1010 | 0,07 |
| 5,0 | 1630 | 0,11 |
| 6,0 | 2360 | 0,20 |
| 8,0 | 4170 | 0,26 |

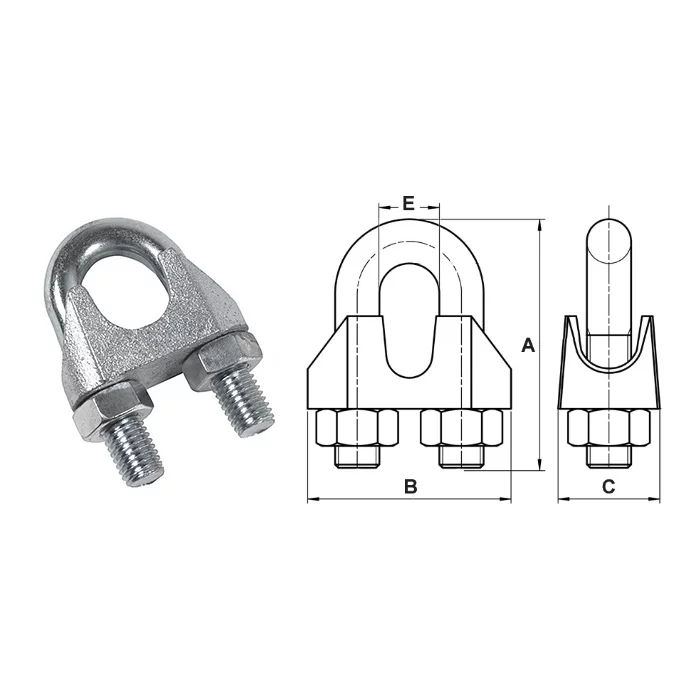

2. Зажим нержавеющий для канатов DIN 741
Широко используемый и популярный тип монтажных зажимов, который применяется с канатами и тросами во всех сферах деятельности, кроме грузоподъемных операций. Преимуществами этих изделий являются: доступная цена, простой монтаж и универсальность использования. Соответствует стандартам: DIN 741, ДСТУ EN 13411-5.
| Артикул | ∅ каната, мм | A | B | C | E | Масса кг/1шт. |
|---|---|---|---|---|---|---|
| TCA031 | 3 | 20 | 21 | 10 | 6 | 0,011 |
| TCA041 | 4 | 22 | 21 | 10 | 7 | 0,012 |
| TCA051 | 5 | 25 | 23 | 11 | 7 | 0,016 |
| TCA061 | 6 | 29 | 25 | 11,5 | 9 | 0,020 |
| TCA081 | 8 | 35 | 30 | 14 | 11 | 0,038 |
3. Коуш нержавеющий трубчатый
Трубчатые нержавеющие коуши из стали AISI 304 используют для формирования петель плетеных синтетических шнуров, канатов и веревок. Трубчатая конструкция коуша с закрытым желобом полностью исключает выпадение шнура даже при растяжении. Могут использоваться в агрессивной и влажной среде, поэтому находят широкое применение в морском деле, яхтинге, авто-сафари, спасательных операциях, экстремальном туризме и т.д. Представлены в размерном диапазоне 6,0 - 16 мм. Соответствует ДСТУ EN 13411-1.
| Артикул | ∅ каната, мм | B | H | D | Масса, кг/1шт. |
|---|---|---|---|---|---|
| RT427 | 6 | 7 | 30 | 14 | 0,01 |
| RT428 | 8 | 8 | 39 | 18 | 0,02 |
| RT429 | 10 | 10 | 50 | 20 | 0,05 |
| RT430 | 12 | 12 | 64 | 23 | 0,08 |
| RT431 | 14 | 14 | 68 | 25 | 0,10 |
| RT432 | 16 | 15 | 77 | 25 | 0,14 |
4. Коуш нержавеющий DIN 6899B
Универсальный и самый распространенный вид стальных коушей по своей форме и функциональности. Предназначен для установки в петли стальных/нержавеющих тросов, органических/синтетических канатов и веревок для защиты изгибов от перетирания и преждевременного износа. В ассортименте представлены коуши для канатов тонких диаметров: 2,0 - 10,0 мм. Соответствуют стандартам: DIN 6899B, ДСТУ EN 13411-1.
| Арт. | Тип | ∅ каната, мм | A | B | C | D | E | F | Масса, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|---|
| RT100 | 2,5х3 | 2-3 | 30,3 | 21,2 | 21,1 | 4,6 | 13,7 | 7,2 | 0,002 |
| RT101 | 3,5х4 | 3-4 | 30,3 | 21,2 | 21,1 | 4,8 | 13,7 | 7,4 | 0,003 |
| RT102 | 4х5 | 4-5 | 33,3 | 23,8 | 22,2 | 5,7 | 14,5 | 8,4 | 0,006 |
| RT103 | 5х6 | 5-6 | 40 | 28 | 24 | 6 | 16 | 10 | 0,007 |
| RT104 | 7х8 | 7-8 | 50 | 34 | 34 | 9 | 20 | 13 | 0,013 |
| RT105 | 9х10 | 9-10 | 59 | 40 | 38 | 10 | 24 | 15 | 0,020 |

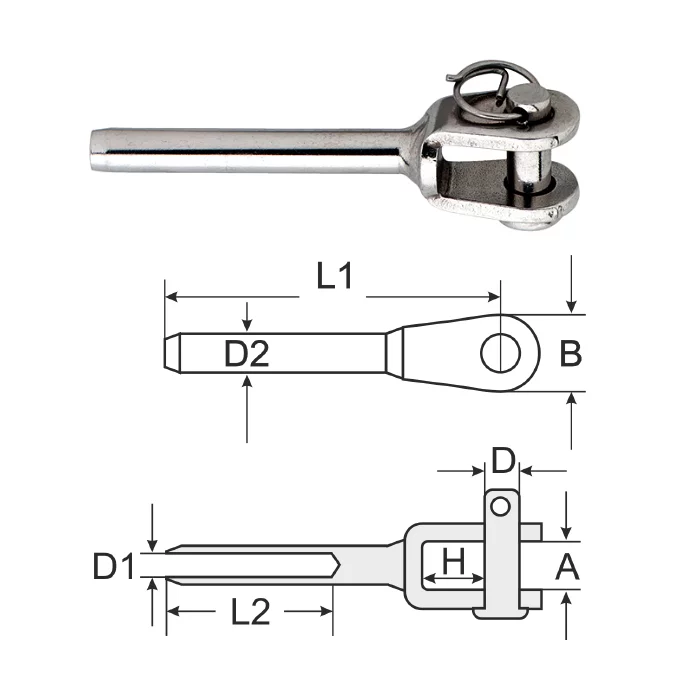

5. Обжимной нержавеющий фитинг "вилка"
Универсальный и самый распространенный вид крепежного элемента, который может быть установлен на конце стального каната, формируя с ним единую цельную конструкцию. Надежность крепления "вилочного" фитинга к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц. Фитинг может быть установлен на канаты в диапазоне диаметров: 3,0 - 10,0 мм.
| Артикул | ∅ каната, мм | L1 | L2 | A | D | H | B | D1 | D2 | Масcа, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|---|---|
| TF203 | 3,0 | 69 | 38 | 8 | 5 | 10 | 13,4 | 3,4 | 6,1 | 0,03 |
| TF204 | 4,0 | 77 | 41,4 | 11,3 | 8 | 11 | 18 | 4,3 | 7,6 | 0,05 |
| TF205 | 5,0 | 88 | 58,6 | 13 | 9 | 14 | 20,6 | 5,3 | 9,0 | 0,07 |
| TF206 | 6,0 | 106 | 65 | 15 | 12 | 20 | 25,5 | 6,4 | 12,6 | 0,16 |
| TF208 | 8,0 | 145 | 87,7 | 17,6 | 16 | 26 | - | 8,4 | 16,0 | 0,34 |
| TF210 | 10,0 | 150 | 93 | 21 | 19 | 30 | - | 10,5 | 18,0 | 0,47 |

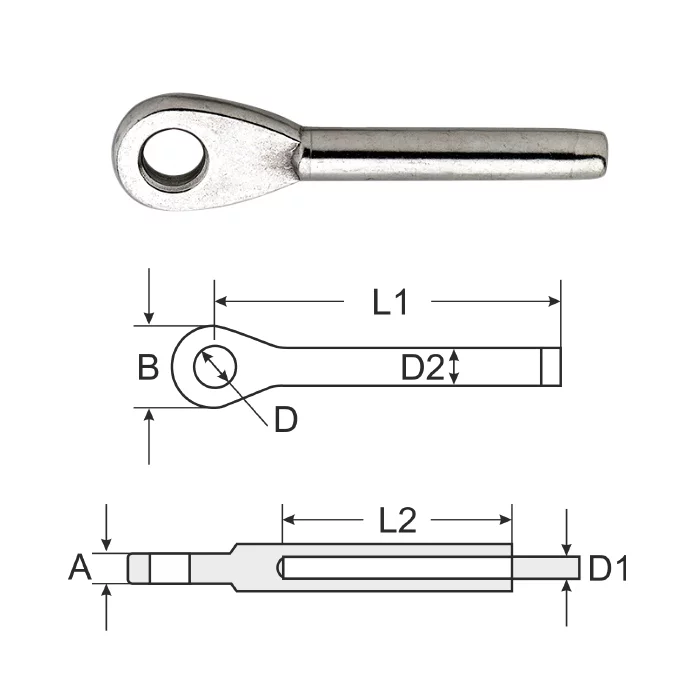

6. Обжимной нержавеющий фитинг "ушко"
Крепежный элемент со сквозным отверстием используется для винтового или болтового закрепления каната к несущей конструкции. Также "ушко" корректно может быть состыковано с вилочным соединением натяжного талрепа. Надежность крепления фитинга к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц. Фитинг может быть установлен на канаты в диапазоне диаметров: 3,0 - 10,0 мм.
| Артикул | ∅ каната, мм | L1 | L2 | D | D1 | D2 | B | Масcа, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|
| TF103 | 3,0 | 55 | 37 | 6,5 | 3,5 | 6,4 | 14 | 0,01 |
| TF104 | 4,0 | 64 | 39,5 | 8,5 | 4,4 | 7,5 | 16 | 0,02 |
| TF105 | 5,0 | 81,4 | 51 | 10,0 | 5,3 | 9,0 | 21,5 | 0,04 |
| TF106 | 6,0 | 94 | 63 | 12,5 | 6,3 | 12,6 | 26 | 0,09 |
| TF108 | 8,0 | 124 | 64 | 14,4 | 8,4 | 16,0 | 32 | 0,20 |
| TF110 | 10,0 | 142 | 92 | 16,3 | 10,5 | 18,0 | 35,6 | 0,26 |

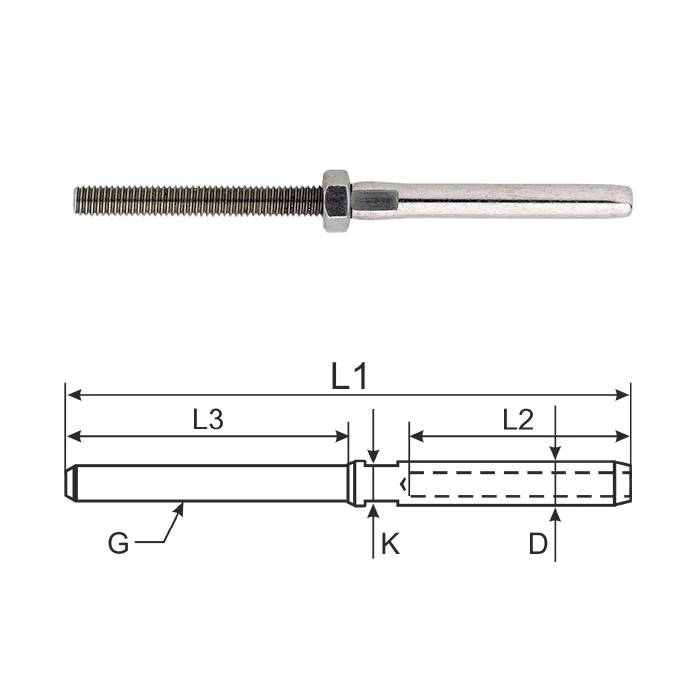

7. Обжимной нержавеющий фитинг "палец с правой резьбой"
Резьбовый крепежный элемент используется для прямого сквозного закрепления каната через отверстие в несущей конструкции. Натяжение троса производится гайкой, которой комплектуется фитинг. Надежность крепления обжимного элемента к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц. Фитинг может быть установлен на канаты в диапазоне диаметров: 2,0 - 10,0 мм.
| Артикул | Тип резьбы, G | ∅ каната, мм | L1 | L2 | L3 | D | K | Маcса, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|
| TF302B | M5 | 2,0 | 86,4 | 32 | 40 | 5,5 | 4 | 0,01 |
| TF303C | M6 | 3,0 | 100 | 40 | 48 | 6,3 | 5 | 0,02 |
| TF304D | M8 | 4,0 | 117 | 46 | 56 | 7,5 | 6 | 0,03 |
| TF305D | M8 | 5,0 | 125 | 52,6 | 56 | 9,0 | 7 | 0,04 |
| TF306E | M10 | 6,0 | 146,7 | 65 | 62 | 12,5 | 10 | 0,10 |
| TF308F | M12 | 8,0 | 182 | 81,3 | 79 | 16,0 | 14 | 0,19 |
| TF310H | M16 | 10,0 | 214 | 92 | 100 | 18,0 | 15 | 0,31 |
| TF312I | M20 | 12,0 | 247 | 106 | 119 | 20,0 | 17 | 0,51 |

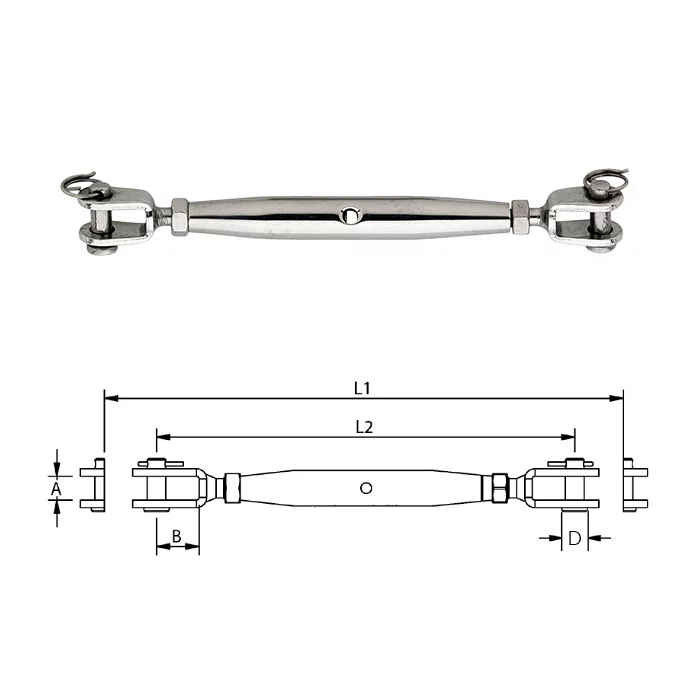

8. Талреп натяжной нержавеющий "вилка-вилка"
Монтажные талрепы, которые часто называют винтовыми/резьбовыми стяжками, предназначены для натяжения и регулировки длины канатов, тросов, цепей. Представленный тип имеет закрытую конструкцию, позволяющую избежать загрязнений внутренних резьбовых элементов, а также удобно производить натяжение, вращая корпус талрепа с помощью вставленного воротка в его отверстие. Универсальная "вилочная" конструкция концевых элементов позволяет соединять талреп с большинством других стыковочных элементов (петля, ухо, вилка). Соответствует: DIN 1480.
| Артикул | Тип резьбы, G | L1 | L2 | A | D | B | Разрушающая нагрузка, т | Масса, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|
| TT8B | M6 | 230 | 160 | 7,5 | 6 | 14 | 1,30 | 0,08 |
| TT8C | M8 | 255 | 180 | 11 | 8 | 16 | 2,35 | 0,16 |
| TT8D | M10 | 300 | 210 | 12 | 9 | 19 | 3,50 | 0,30 |
| TT8E | M12 | 380 | 270 | 14 | 12 | 26 | 5,10 | 0,54 |

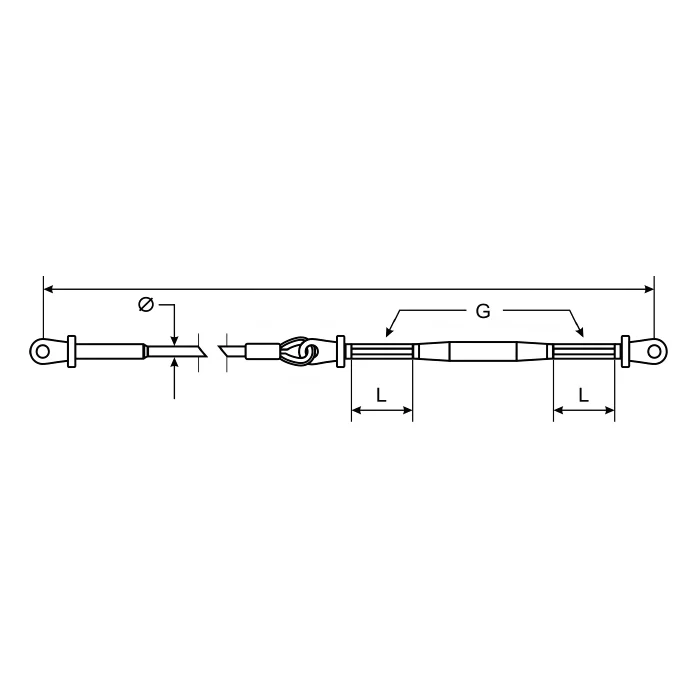

Чтобы гарантировать необходимое натяжение конструкции при формировании канатных (тросовых) растяжек рекомендуется учитывать длину хода талрепа, а также удлинение каната. Справочная информация для проектирования длины растяжек представлена в таблице.
| ∅ каната | Тип резьбы, G | L+L | Рекомендованная максимальная длина канатов разных конструкций, м | Рекомендованная максимальная длина канатов разных конструкций, м | Рекомендованная максимальная длина канатов разных конструкций, м |
|---|---|---|---|---|---|
| ∅ каната | Тип резьбы, G | L+L | 7х19 | 7х7 | 1х19 |
| 3,0 | M6 | 62 | 10 | 12 | 14 |
| 4,0 | M8 | 76 | 12 | 13 | 15 |
| 5,0 | M10 | 84 | 14 | 14 | 16 |
| 6,0 | M12 | 106 | 16 | 16 | 19 |
| 8,0 | M18 | 132 | 16 | 19 | 20 |
| 10,0 | M20 | 160 | 16 | 20 | 22 |

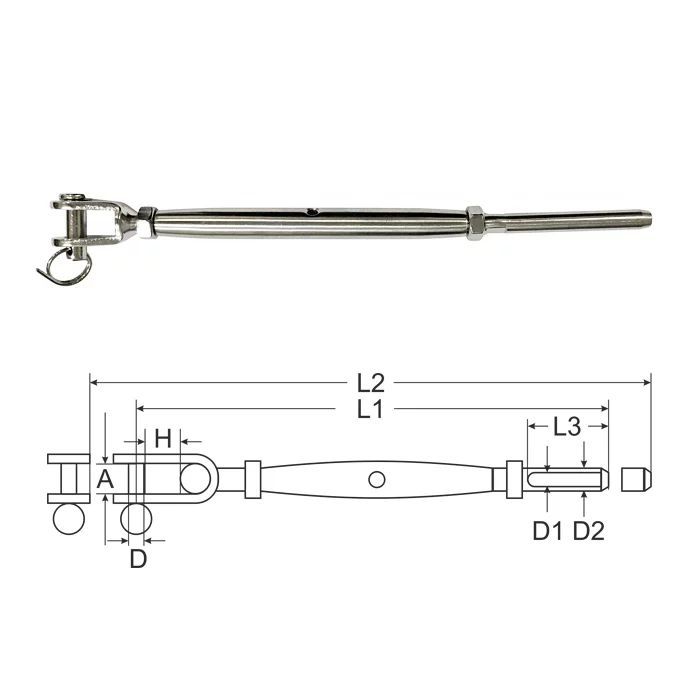

9. Обжимной нержавеющий фитинг "Талреп с подвижной вилкой"
Универсальный крепежный элемент предназначен для натяжения и регулировки канатных/тросовых растяжек и подвесов. Конструктивной особенностью данного фитинга является наличие отклоняющейся крепежной вилки, которая существенно расширяет возможности монтажа, позволяя создавать сложные диагональные растяжки, а также натягивать тросы между несимметричными точками крепления. Надежность крепления обжимного элемента к тросу обеспечивается машинным обжатием в тихоходных прессах с помощью специальных шестигранных матриц. Фитинг может быть установлен на канаты в диапазоне диаметров: 3,0 - 8,0 мм.
| Артикул | Тип резьбы, G | ∅ каната, мм | A | D | H | D1 | D2 | L3 | L1 | L2 | Разрушающая нагрузка, т | Масса, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TF403C | M6 | 3,0 | 8 | 6 | 16 | 3,3 | 6,35 | 39 | 190 | 260 | 1,25 | 0,088 |
| TF404D | M8 | 4,0 | 10 | 8 | 20 | 4,3 | 7,5 | 45 | 215 | 300 | 2,35 | 0,167 |
| TF405D | M8 | 5,0 | 10 | 8 | 20 | 5,3 | 9 | 52 | 220 | 310 | 2,35 | 0,172 |
| TF406E | M10 | 6,0 | 12 | 9 | 25 | 6,4 | 12,6 | 64 | 270 | 360 | 3,50 | 0,355 |
| TF408F | M12 | 8,0 | 15 | 12 | 32 | 8,4 | 16 | 80 | 325 | 445 | 5,10 | 0,610 |

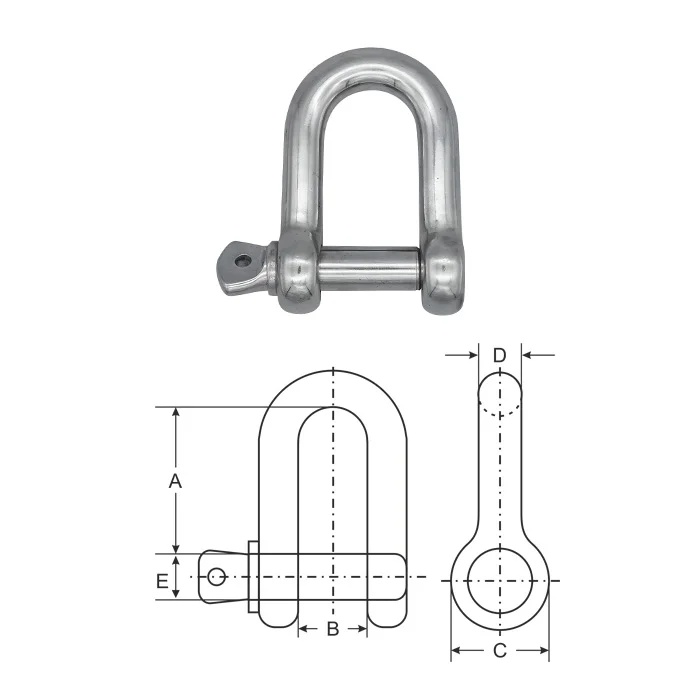

10. Скоба монтажная нержавеющая (прямая, винт)
Такелажная скоба является универсальной точкой крепления, а также используется в качестве соединительного элемента. Резьбовое соединение в виде винта позволяет быстро устанавливать и снимать скобу, одновременно обеспечивая надежное крепление. Данный тип нержавеющей скобы предназначен для использования в монтаже слабонагруженных подвесов/растяжек, создания заградительных/декоративных уличных архитектурных конструкций, яхтинге и т.д. Номер скобы определяется диаметром запорного винта.
| Артикул | Номер скоби | A | B | C | D | E | Разрушающая нагрузка, т | Масса, кг/ 1 шт. |
|---|---|---|---|---|---|---|---|---|
| TS7A1S | 6 | 21 | 12 | 12 | 6 | 6 | 0,20 | 0,023 |
| TS7A3S | 8 | 32 | 17 | 16 | 8 | 8 | 0,32 | 0,055 |
| TS7A4S | 10 | 40 | 22 | 20 | 10 | 10 | 0,52 | 0,114 |
| TS7A6S | 12 | 51 | 26 | 24 | 12 | 12 | 0,80 | 0,194 |

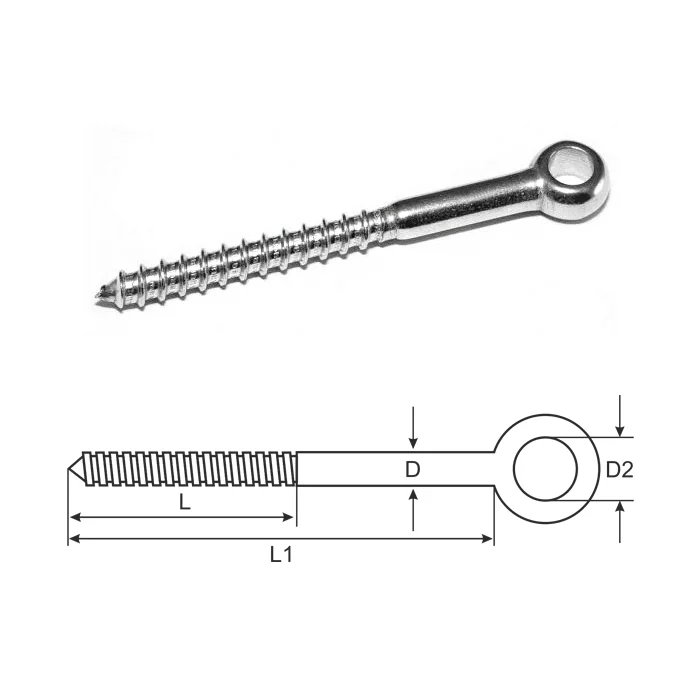

11. Анкерная точка крепления "винтовое ушко"
Анкерный нержавеющий (декоративный) элемент является основной точкой крепления различных подвесных и натяжных тросовых конструкций. Может быть установлен в несущую конструкцию из дерева, кирпича, бетона. Условный номер анкера приблизительно соответствует диаметру отверстия уха и указывает на стыковочный размер для других соединительных элементов (тросы, пальцы такелажных скоб и вилочных талрепов).
| Артикул | Номер анкера, D | D2 | L | L1 |
|---|---|---|---|---|
| TLIA1S | 6 | 6,3 | 46 | 61 |
| TLIA2S | 8 | 8,4 | 58 | 81 |
| TLIA3S | 10 | 10,5 | 65 | 101 |
| TLIA3S | 12 | 12,5 | 82 | 121 |

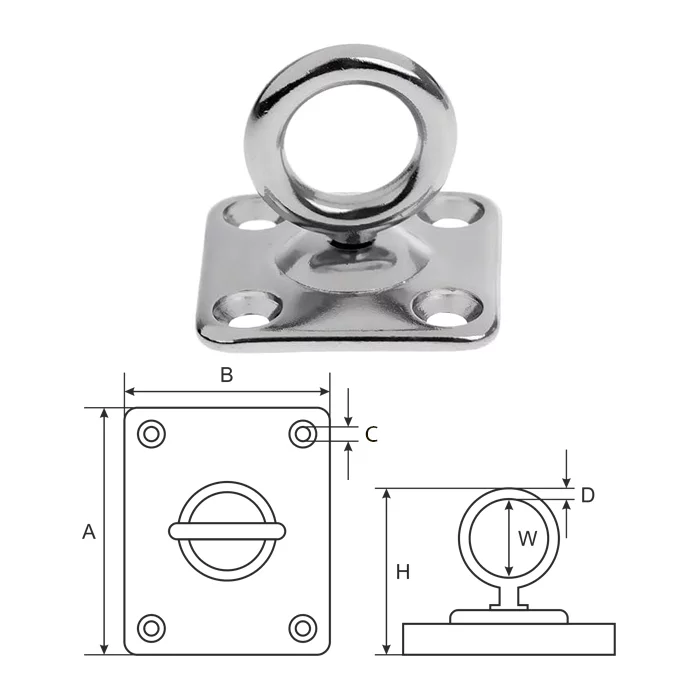

12. Точка крепления "площадка с поворотным звеном"
Нержавеющая точка крепления с плоской крепежной площадкой предназначена для крепления слабонагруженных подвесов и растяжек, создания заградительных/декоративных уличных архитектурных конструкций, использования в яхтинге и т.д. Поворотное звено большого диаметра расширяет возможности практического применения данного элемента и существенно упрощает монтаж и крепление сложных конструкций. Анкерные (крепежные) метизы в комплект поставки не входят.
| Артикул | D | A | B | H | W | C |
|---|---|---|---|---|---|---|
| TLHA1S | 6 | 40 | 40 | 40 | 18 | 4,2 |
| TLHA2S | 8 | 50 | 50 | 45 | 19 | 6 |
