Такелажные звенья (звенья грузовые, звено грузоподъемное) – это металлические изделия, применяемые в стропах и грузоподъемных механизмах в качестве основных или вспомогательных элементов конструкции грузоподъемного стропа. В настоящем разделе представлен широкий ассортимент такелажных звеньев из легированной стали по классу G80. Для предотвращения коррозии грузоподъемные звенья окрашены стойкой краской. В обязательном порядке звенья такелажные проходят испытания нагрузкой и сопровождаются сертификатом качества. В некоторых случаях, именно правильный выбор звена по его грузоподъемности и габаритным размерам, как составной части стропа, позволит максимально комфортно и более безопасно проводить грузоподъемные операции.
1. Звено соединительное G80 SLR-074 (бабочка)
| Тип |
Г/п, тн |
A |
B |
С |
D |
E |
L |
Масса 1 шт./кг |
| мм |
| 6-8 |
1,12 |
62 |
44 |
8 |
18 |
14 |
45 |
0,14 |
| 7/8-8 |
2,0 |
78 |
55 |
10 |
24 |
19 |
59 |
0,2 |
| 10-8 |
3,15 |
94 |
70 |
13 |
27 |
25 |
68 |
0,4 |
| 13-8 |
5,3 |
116 |
83 |
15 |
33 |
30 |
85 |
0,8 |
| 16-8 |
8,0 |
145 |
102 |
21 |
41 |
33 |
104 |
1,1 |
| 18/20-8 |
12,5 |
167 |
117 |
24 |
48 |
41 |
119 |
1,8 |
| 22-8 |
15,0 |
195 |
134 |
25 |
60 |
48 |
147 |
3,2 |
| 26-8 |
21,2 |
227 |
166 |
33 |
67 |
57 |
162 |
4,5 |
| 32-8 |
31,5 |
280 |
205 |
39 |
84 |
66 |
202 |
9,0 |
Предназначены для соединения компонентов цепных стропов
Коэффициент запаса прочности 4:1
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
2. Звено соединительное G80 SLR-001 (бабочка для СТ)
| Тип |
Г/п, тн |
A |
B |
K |
W |
E |
G |
Масса 1 шт./кг |
| мм |
| 6-8 |
1,12 |
15 |
60 |
54 |
37 |
8,0 |
18 |
0,2 |
| 7/8-8 |
2,0 |
20 |
61 |
63 |
37 |
9,5 |
24 |
0,3 |
| 10-8 |
3,15 |
26 |
66 |
81 |
35 |
11,0 |
30 |
0,7 |
| 13-8 |
5,3 |
30 |
88 |
94 |
49 |
16,5 |
36 |
1,5 |
Звенья данного типа служат для соединения компонентов текстильных стропов за счет плоской поверхности одной из проушин, в которую может быть корректно установлена плоская лента текстильного стропа. Применение данного типа звена является общемировой практикой и единственно правильным решением при сборке многоветвевых текстильных ленточных и круглопрядных стропов.
Коэффициент запаса прочности 4:1
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017

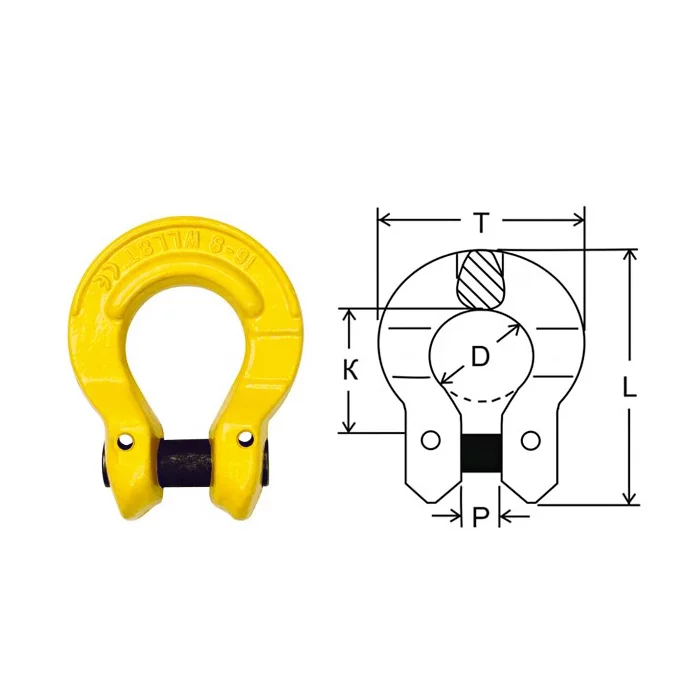

3. Звено соединительное G80 SLR-002 (омега)
| Тип |
Г/п, тн |
T |
L |
D |
K |
P |
Масса 1 шт./кг |
| мм |
| 7/8-8 |
2,00 |
52 |
68 |
21 |
34 |
10 |
0,17 |
| 10-8 |
3,15 |
61 |
85 |
31 |
44 |
12 |
0,32 |
| 13-8 |
5,30 |
81 |
106 |
39 |
52 |
16 |
0,68 |
| 16-8 |
8,00 |
99 |
126 |
47 |
62 |
20 |
1,13 |
Звенья данного типа используются как концевые и/или соединительные элементы цепных стропов. Изделия отличаются универсальностью и широким спектром применения.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
4. Звено вилочное G80 SLR-270 (грушевидное)
| Тип |
Г/п, тн |
A |
B |
D |
E |
L |
Масса 1 шт./кг |
| мм |
| 7/8-8 |
2,00 |
10 |
33 |
45 |
87 |
139 |
0,50 |
| 10-8 |
3,15 |
12 |
42 |
60 |
108 |
174 |
0,93 |
| 13-8 |
5,30 |
16 |
56 |
67 |
138 |
228 |
1,76 |
| 16-8 |
8,0 |
19 |
68 |
72 |
165 |
264 |
1,76 |
Грушевидные звенья SLR–270 являются концевым элементом при изготовлении цепных петлевых строп. Звенья сконструированы таким образом, что могут продеваться одно в другое, что позволяет стропить грузы на «люльку» или «удавку».
Коэффициент запаса прочности: 4:1.
Способ изготовления: ковка.
Материал: высокопрочная легированная сталь. Закалены.
Соответствует: ДСТУ EN 818-2.

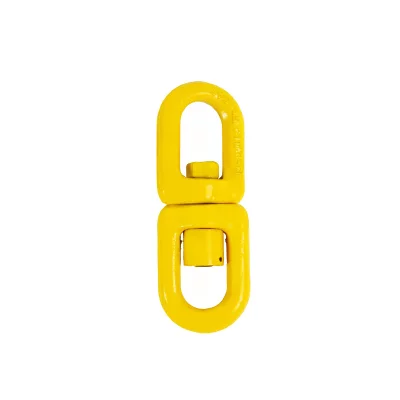

5. Звено–вертлюг G80 SLR-283 (с подшипником)
| Тип |
Г/п, тн |
A |
B |
E |
C |
D |
L |
Масса 1 шт./кг |
| мм |
| 10-8 |
3,15 |
38 |
76 |
34 |
51 |
19 |
209 |
1,33 |
| 13-8 |
5,30 |
60 |
116 |
60 |
77 |
28 |
312 |
1,98 |
Звено–вертлюг с подшипником - соединительный элемент, благодаря которому, подвешенный груз может вращаться вокруг своей оси, при этом вертлюг снимает нагрузки и предотвращает перекручивание стропов. Благодаря подшипнику, вертлюг способен обеспечить свободное вращение при подъеме и перемещении тяжелых грузов.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
6. Звено–вертлюг G80 SLR-031
| Тип |
Г/п, тн |
A |
B |
E |
C |
D |
L |
Масса 1 шт./кг |
| мм |
| 7/8-8 |
2,00 |
37 |
63 |
28 |
28 |
14 |
167 |
0,85 |
| 10-8 |
3,15 |
41 |
74 |
37 |
37 |
16 |
198 |
1,33 |
| 13-8 |
5,30 |
49 |
84 |
40 |
40 |
17 |
225 |
1,98 |
Звено–вертлюг - соединительный элемент, благодаря которому, подвешенный груз может вращаться вокруг своей оси, при этом вертлюг снимает нагрузки и предотвращает перекручивание стропов.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
7. Звено соединительное G70 SLR-356 (переходное)
| Тип |
Рабочая
нагрузка, тн |
Разрывное
усилие, тн |
A |
B |
M |
N |
L |
Масса 1 шт./кг |
| 1/4" |
1,18 |
4,72 |
32.0 |
13.2 |
19.5 |
37.5 |
72.5 |
0,17 |
| 5/16" – 3/8" |
2,45 |
9,8 |
39.5 |
14.7 |
25.9 |
52.5 |
90.7 |
0,37 |
| 7/16" |
3,17 |
12,68 |
44.2 |
18.0 |
29.3 |
57.5 |
104.0 |
0,57 |
| 1/2" |
4,17 |
16,68 |
51.0 |
21.2 |
32.3 |
63.5 |
116.0 |
0,71 |
Применяется для соединения разнокалиберных элементов стропа по классу G43 – G80 (цепей, звеньев, крюков). Данный тип звена будет интересен производителям цепных и канатных стропов.
Коэффициент запаса прочности: 4:1.
Материал: углеродистая сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
8. Звено овальное G80 SLR-033 (тип А343)
| Тип |
Г/п, тн |
A |
B |
C (толщина
плоской части) |
D |
Масса 1 шт./кг |
| мм |
| 6-8 |
1,12 |
109 |
61 |
8 |
15 |
0,34 |
| 7-8 |
2,0 |
110 |
59 |
9 |
17 |
0,53 |
| 8-8 |
3,15 |
135 |
74 |
10 |
19 |
0,83 |
| 10-8 |
5,3 |
159 |
90 |
13 |
23 |
1,45 |
| 13-8 |
8,0 |
183 |
95 |
16 |
26 |
2,33 |
| 16-8 |
11,2 |
200 |
108 |
20 |
33 |
3,94 |
| 18-8 |
14,0 |
260 |
137 |
21 |
36 |
6,16 |
| 20-8 |
17,0 |
303 |
160 |
21 |
42 |
9,0 |
| 22-8 |
21,2 |
343 |
183 |
21 |
44 |
12,8 |
| 26-8 |
31.5 |
345 |
190 |
52 |
52 |
17,2 |
| 32-8 |
45,0 |
408 |
210 |
37 |
56 |
24,0 |
Такелажные звенья данного типа применяются в качестве соединительных и концевых элементов в канатных, цепных, а также текстильных стропах. На теле имеют специальный плоский участок для удобства сборки и стыковки с другими элементами стропа.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
9. Звено овальное G80 SLR-454 увеличенное типа «NORY»
| Г/п, тн |
A |
B |
D |
Масса 1 шт./кг |
| мм |
| 3,2 |
185 |
96 |
16 |
0,86 |
| 4,7 |
142 |
70 |
20 |
1,3 |
| 6,4 |
300 |
215 |
27 |
3,55 |
| 11,0 |
303 |
215 |
33 |
5,95 |
| 19,0 |
422 |
220 |
41 |
10,7 |
| 27,0 |
470 |
252 |
47 |
17,04 |
Данные звенья применяются для производства канатных, цепных, текстильных стропов. Отличительной особенностью этого типа являются существенно увеличенные габаритные размеры, благодаря чему Ваш строп всегда подойдет на любой крановый крюк.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017

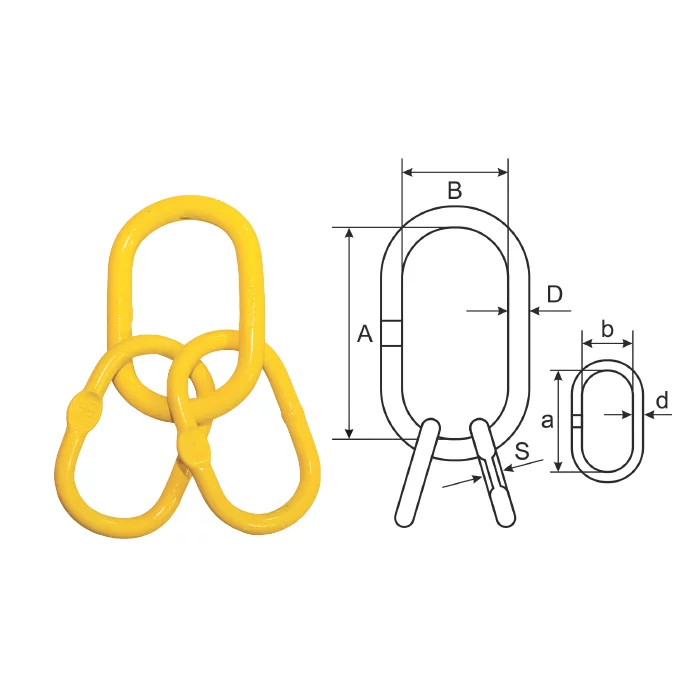

10. Звено главное с овалами G80 SLR-032 (тип А346)
| Тип |
Г/п, тн |
A |
B |
D |
S |
a |
b |
d |
Масса 1 шт./кг |
| мм |
| 6-8 |
2,36 |
130 |
73 |
19 |
9 |
55 |
25 |
15 |
1,1 |
| 8-8 |
4,25 |
158 |
85 |
23 |
10 |
71 |
33 |
17 |
2,16 |
| 10-8 |
6,7 |
178 |
97 |
26 |
11 |
86 |
41 |
18 |
3,4 |
| 13-8 |
11,2 |
200 |
109 |
32 |
13 |
115 |
49 |
23 |
6,1 |
| 16-8 |
17,0 |
260 |
141 |
35 |
16 |
141 |
65 |
25 |
9,9 |
| 20-8 |
26,5 |
347 |
188 |
48 |
22 |
187 |
100 |
33 |
23,3 |
| 22-8 |
31,5 |
345 |
187 |
49 |
35 |
183 |
99 |
35 |
35,0 |
| 26-8 |
45,0 |
405 |
200 |
56 |
41 |
181 |
103 |
41 |
47,0 |
| 32-8 |
63,0 |
466 |
255 |
71 |
51 |
200 |
113 |
51 |
67,0 |
Звенья с дополнительными овалами применяются в качестве основных соединительных элементов в двухветвевых канатных и многоветвевых цепных стропах (пауках).
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
11. Звено главное с овалами G80 SLR-094 (тип А347)
| Тип |
Г/п, тн |
A |
B |
D |
S |
a |
b |
d |
Масса
1 шт./кг |
| мм |
| 1/2" |
2,4 |
99 |
60 |
14 |
8 |
83 |
36 |
12 |
0,82 |
| 11/16" |
3,2 |
159 |
86 |
19 |
7,6 |
99 |
59 |
15 |
1,6 |
| 3/4" |
4,2 |
159 |
86 |
21 |
7,6 |
101 |
60 |
15 |
1,95 |
| 7/8" |
6,7 |
175 |
100 |
23 |
8,4 |
149 |
72 |
19 |
3,16 |
| 1-1/8" |
11,2 |
270 |
141 |
28 |
13,5 |
168 |
90 |
22 |
6,75 |
| 1-1/4" |
17,0 |
270 |
139 |
32 |
16,5 |
180 |
98 |
25 |
9,31 |
| 1-1/2" |
25,0 |
300 |
155 |
41 |
19 |
270 |
140 |
32 |
18,4 |
| 1-3/4" |
31,5 |
335 |
175 |
45 |
23 |
280 |
155 |
36 |
26,6 |
| 2" |
45,0 |
345 |
190 |
51 |
- |
355 |
180 |
46 |
43,0 |
Звенья с увеличенными дополнительными овалами применяются в качестве основных соединительных элементов в многоветвевых канатных и цепных стропах (пауках).
Коэффициент запаса прочности: 4:1
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
12. Звено главное с овалами G80 SLR-134 увеличенное
| Тип |
Г/п, тн |
A |
B |
S |
D |
a |
b |
d |
Масса 1 шт./кг |
| мм |
| 32-8 |
67,0 |
435 |
220 |
56 |
61 |
395 |
205 |
56 |
73,0 |
| WLL-80 |
80,0 |
445 |
250 |
60 |
70 |
425 |
220 |
60 |
100,0 |
| WLL-100 |
100,0 |
450 |
265 |
71 |
83 |
435 |
225 |
71 |
136,0 |
Звенья А676 - это звенья больших грузоподъемностей. Применяются в качестве основных соединительных элементов в канатных и цепных стропах.
Коэффициент запаса прочности: 5:1
Материал: высокопрочная легированная сталь. Окрашены.
Соответствует ДСТУ EN 1677-4:2017
13. Звено приварочное G80 SLR-349
| Г/п, тн |
Разрушающая
нагрузка, тн |
A |
B |
C |
D |
E |
F |
H |
L |
Масса
1 шт./кг |
| 2.0 |
8,0 |
109 |
70 |
40 |
15 |
41 |
41 |
32 |
48 |
0,47 |
| 3,15 |
12,8 |
118 |
79 |
44 |
17 |
44 |
43 |
37 |
47 |
0,67 |
| 5,3 |
20,0 |
147 |
99 |
50 |
23 |
54 |
61 |
46 |
56 |
1,44 |
| 8,0 |
32,0 |
145 |
122 |
66 |
27 |
68 |
70 |
51 |
70 |
2,40 |
Данный вид такелажных звеньев имеет широкое применение в индустрии и транспорте, поскольку может быть приварен практически к любой ровной металлической основе. После установки в нужном месте, используется как постоянная точка крепления и захвата для стяжных ремней или грузоподъемных стропов в виде удобной складывающейся проушины.
Коэффициент запаса прочности: 4:1.
Материал: высокопрочная легированная сталь. Окрашены.
Метод изготовления – ковка.
Соответствует ДСТУ EN 1677-4:2017
14. Звено треугольное разъемное РТ1/РТ3 ГОСТ 25573-88
| Тип |
Г/п, тн |
A |
B |
C |
D |
E |
F |
G |
Масса,
1 шт/кг |
| мм |
| Рт1-1.25 |
1,25 |
36.0 |
130.0 |
125.0 |
14.0 |
- |
- |
- |
0,95 |
| Рт1-1.6 |
1,6 |
36.0 |
130.0 |
125.0 |
14.0 |
- |
- |
- |
1,00 |
| Рт1-2.0 |
2,0 |
38.0 |
142.0 |
150.0 |
16.0 |
89 |
130 |
85 |
1,87 |
| Рт1-2.5 |
2,5 |
46.0 |
164.0 |
165.0 |
18.0 |
- |
- |
- |
1,93 |
| Рт1-3.2 |
3,2 |
50.0 |
182.0 |
180.0 |
20.0 |
134 |
155 |
105 |
2,23 |
| Рт1-4.0 |
4,0 |
54.0 |
196.0 |
205.0 |
22.0 |
125 |
155 |
110 |
3,19 |
| Рт1-5.0 |
5,0 |
60.0 |
205.0 |
225.0 |
25.0 |
155 |
165 |
120 |
4,26 |
| Рт1-6.3 |
6,3 |
68.0 |
236.0 |
250.0 |
28.0 |
148 |
193 |
135 |
5,67 |
| Рт1-8.0 |
8,0 |
74.0 |
266.0 |
280.0 |
32.0 |
197 |
220 |
150 |
7,88 |
| Рт1-10.0 |
10,0 |
80.0 |
296.0 |
300.0 |
36.0 |
200 |
250 |
170 |
11,5 |
| Рт1-12.5 |
12,5 |
90.0 |
330.0 |
340.0 |
40.0 |
217 |
270 |
185 |
16,1 |
| Рт1-16.0 |
16,0 |
100.0 |
365.0 |
375.0 |
45.0 |
255 |
315 |
215 |
22,2 |
| Рт1-20.0 |
20,0 |
110.0 |
400.0 |
400.0 |
50.0 |
260 |
330 |
220 |
34,50 |
| Рт1-25.0 |
25,0 |
125.0 |
461.0 |
425.0 |
56.0 |
250 |
390 |
265 |
39,5 |
| Рт1-32.0 |
32,0 |
140.0 |
505.0 |
490.0 |
56.0 |
290 |
435 |
290 |
55,8 |
Звенья данного типа производились много десятилетий на территории стран бывшего СССР и применялись в качестве основного грузонесущего элемента канатного стропа. Имеют существенно больший вес по отношению к аналогичным звеньям импортного производства типов G80 и G100, что существенно влияет на цену этих изделий.
Коэффициент запаса прочности: 6:1.
Материал: сталь 09Г2С.
Метод изготовления: ковка.
