Стропы цепные G80
Компания «СКИФ ИНВЕСТ» предлагает купить цепные стропы, произведенные на собственной такелажной фабрике под торговой маркой "TAKELAG". Стропы из стальных цепей являются классическим видом съемного грузозахватного оборудования, которым комплектуют строительные и автомобильные краны, тали, тельферы и т.д. Производство соответствует отраслевым стандартам: ДСТУ EN 818-1, ДСТУ EN 818-1-2, ДСТУ EN 818-4, которые гармонизированы с европейскими директивами и удовлетворяют современные требования безопасного использования. Диапазон доступных грузоподъемностей от 1,12 до 63,0 т.
Технология изготовления цепных стропов заключается в сборке её компонентов по принципу конструктора, где основным критерием соответствия является калибр грузоподъемной цепи. Такой подход в полной мере исключает возможности ошибочной установки того или иного элемента и обеспечивает быстрое изготовление готового продукта в широком спектре разных видов и модификаций.
Виды:

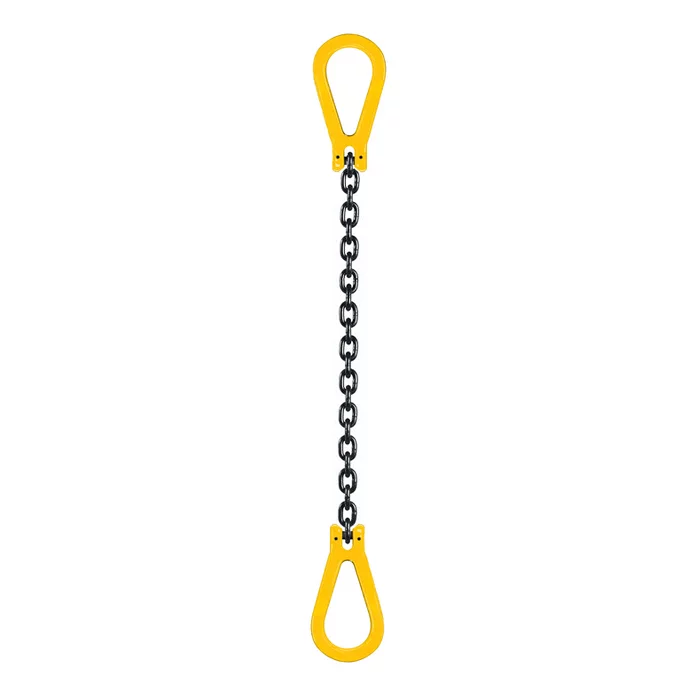

СЦП (строп цепной петлевой) изготавливается из отрезка цепи и грушевидных звеньев на обеих концах. Используется как промежуточное средство захвата груза, который не имеет собственных точек крепления, например, пачки мерного проката, паллеты, трубы, негабаритные объекты, прочее. Конструкция звена допускает возможность строповки «на удавку».

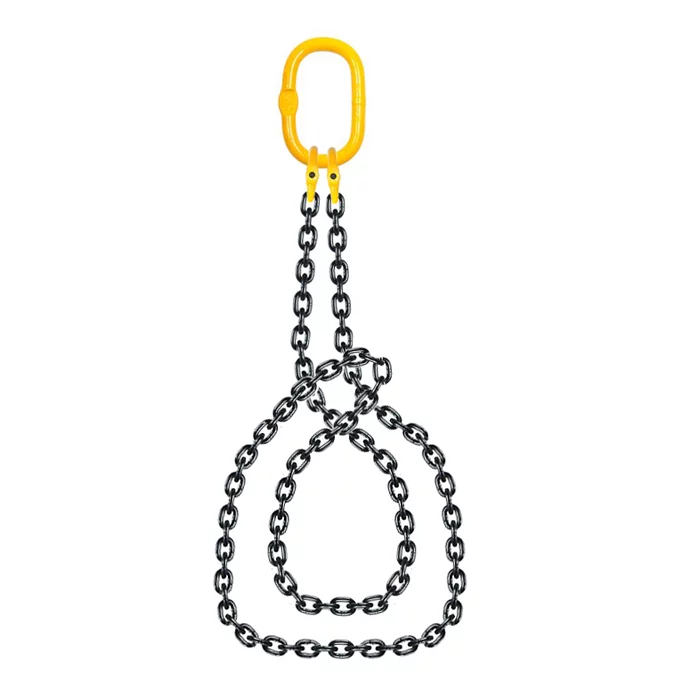

УСЦ (универсальный строп цепной) изготавливается в виде отрезка цепи, соединённого в кольцо при помощи главного звена. Является основным средством захвата грузов, так как имеет звено для навешивания стропа на крюковую подвеску. Используется для захвата грузов без собственных точек крепления методом строповки «на удавку».

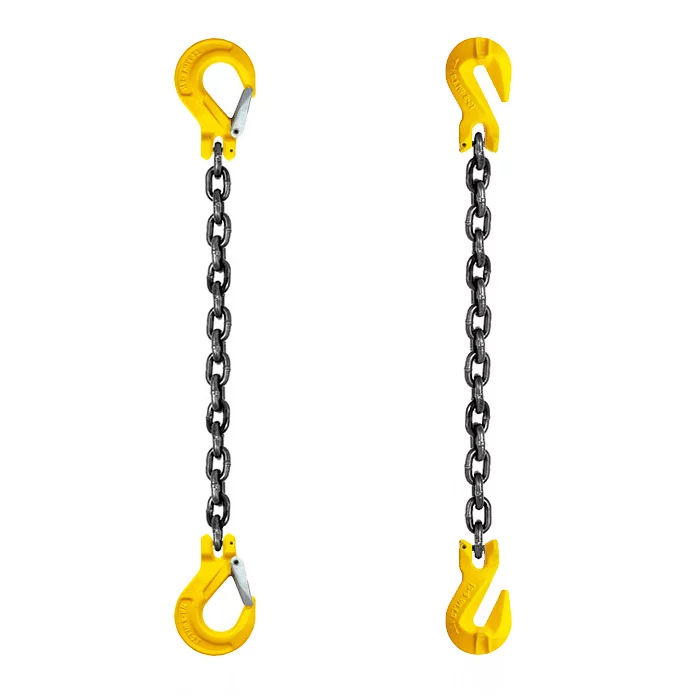

ВЦ (ветка цепная) - это отрезок цепи, оснащенный различными концевыми элементами на обеих концах, а именно: крюками, звеньями или скобами. Обычно ветки используют для сборки многоветвевых стропов или как самостоятельные элементы крепёжных систем, тяговых механизмов и прочее.
1СЦ (строп цепной одноветвевой) - это цепная ветка с крюком и главным звеном для навешивания на крюковую подвеску крана. Используется как основное средство захвата груза с подвешиванием за одну точку крепления.

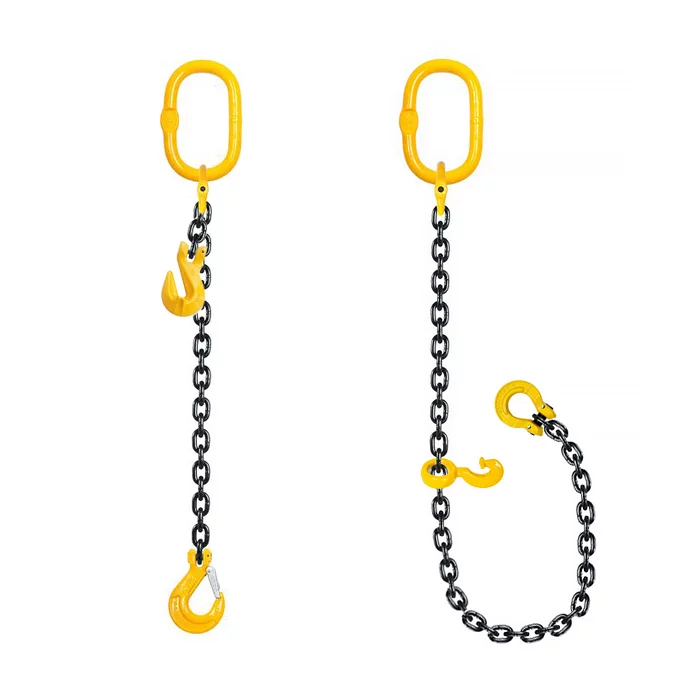

1СЦвп (строп цепной с веткой петлевой) - это 1СЦ, который имеет специальные захватывающие элементы в виде крюка-чёкера и звена омегаобразного, которые позволяют стропить груз без точек крепления «на удавку».
2СЦ (строп цепной двухветвевой) имеет две цепные ветки, объединённые овальным звеном для навешивания на крановый крюк и концевые захватывающие элементы с другой стороны для строповки груза, имеющего две точки крепления.
2СЦвп (строп цепной с двумя ветками петлевыми) - строп 2СЦ с крюками-чекерами, которые скользят по телу стропа и омегаобразными звеньями, которые позволяют стропить груз «на удавку» за две точки подвешивания.

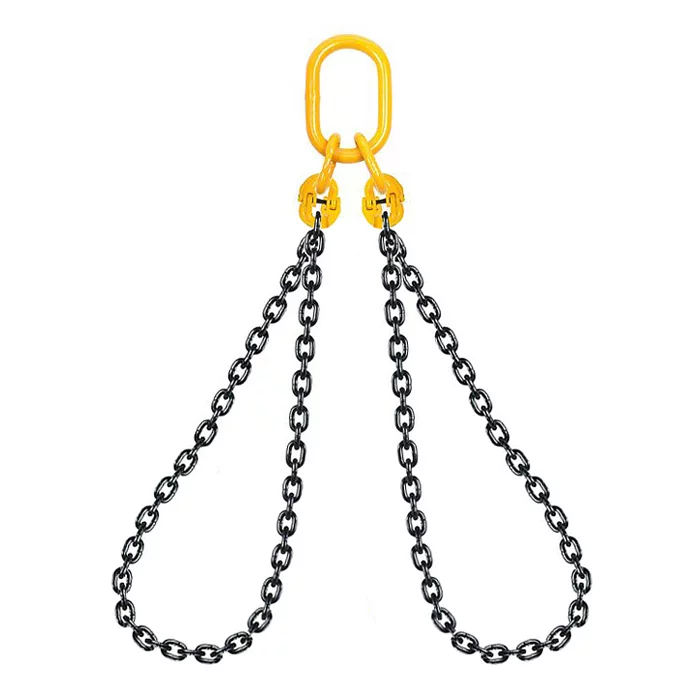

2СЦвз (строп цепной с двумя ветками замкнутыми) представляет собой два замкнутых отрезка цепи, объединённых главным звеном для навешивания на крюк крана. Груз захватывается методом «в люльку» за две точки подвешивания.

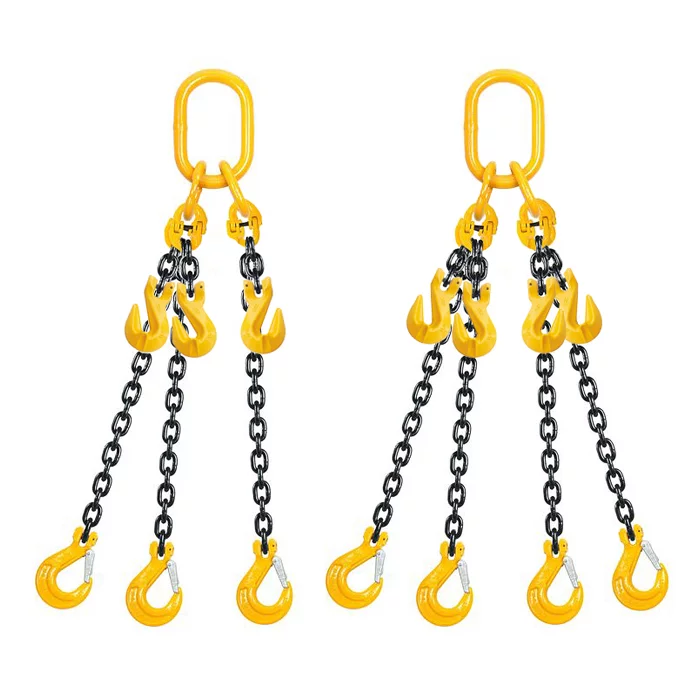

3СЦ/4СЦ (строп цепной трёхветвевой и четырёхветвевой) состоит из трёх или четырёх веток цепных объеденённых главным звеном с дополнительными овалами для корректного распределения нагрузки. Используется как основное средство захвата груза, который имеет три или четыре точки крепления. Эти стропы имеют одинаковую грузоподъемность, что соответствует требованиям отраслевого стандарта и европейским директивам. Так четвёртая ветка должна быть запасной на случай смещения центра тяжести или изготовления стропа с ветками разной длины.
Модификации:
Все виды стропов цепных, кроме тех, что работают «на удавку» или «в люльку», могут быть укомплектованы крюками-ограничителями, которые позволяют регулировать длину веток при смене высоты зацепления или для работы с грузом со смещенным центром тяжести.
Так же на выбор заказчику предложено несколько видов основных крюков, которые позволят упростить работу с теми или иными грузами или сделать процесс более безопасным, а именно: крюки самозапирающие, крюки-вертлюги, литейные крюки с увеличенным зевом, крюки-чёкеры и контейнерные крюки.
Преимущества:
- долговечность;
- компактность;
- универсальность;
- ремонтопригодность;
- устойчивость к агрессивной среде».
Технические характеристики:
- цепи Ø 6-32 мм;
- Г/П от 1,12 до 63 т;
- температурный диапазон: від -40 до +400°C*;
- запас прочности - 4:1.
Качество:
- стандарт управления качеством ISO 9001;
- продукция соответствует стандарту ДСТУ EN 818-4;
- испытание на собственном стенде.
Важно! Метод строповки и угол между условной вертикалью и телом стропа влияют на несущую способность изделия. Обратитесь к данным в таблице для получения точной информации.
*Температурный диапазон влияет на грузоподъемность стропа. Так при температуре от 200 до 300°C необходимо снизить номинальную Г/П стропа на 10%, а при температуре от 300 до 400°C - на 25%.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.
1. СЦП (строп цепной петлевой)
| Арт. № | калибр | |||||
|---|---|---|---|---|---|---|
| Арт. № | калибр | ≤ 45° | ≤ 60° | |||
| BCE20 | 8х24 | 2 | 1,6 | 4 | 2,8 | 2 |
| BCE32 | 10x30 | 3,15 | 2,5 | 6,3 | 4,4 | 3,15 |
| BCE53 | 13x39 | 5,3 | 4,2 | 10,5 | 7,4 | 5,3 |
2. УСЦ (универсальный строп цепной)
| Арт. № | калибр | |
|---|---|---|
| BC918 | 6х18 | 1,8 |
| BC932 | 8х24 | 3,15 |
| BC950 | 10х30 | 5 |
| BC980 | 13х39 | 8 |
| BC9A3 | 16х48 | 11,2 |
| BC9A6 | 16х48 | 12,8 |
| BC9B3 | 20х60 | 17 |
| BC9B5 | 20х60 | 20 |
| BC9C0 | 22х66 | 24,5 |
| BC9C5 | 26х92 | 31,5 |
3. ВЦ (ветка цепная)
| Арт. № | калибр | ||||||
|---|---|---|---|---|---|---|---|
| Арт. № | калібр | ≤ 45° | ≤ 60° | ≤ 45° | ≤ 60° | ||
| ВС811 | 6х18 | 1,12 | 0,9 | 1,25 | 0,9 | 1,6 | 1,12 |
| ВС820 | 8х24 | 2 | 1,6 | 2,2 | 1,6 | 2,8 | 2 |
| ВС832 | 10х30 | 3,15 | 2,5 | 3,5 | 2,5 | 4,4 | 3,15 |
| ВС853 | 13х39 | 5,3 | 4,2 | 5,9 | 4,2 | 7,4 | 5,3 |
| ВС880 | 16х48 | 8 | 6,4 | 9 | 6,4 | 11,2 | 8 |
4. 1СЦ/1СЦвп (строп цепной с веткой петлевой)
| Арт. № | калибр | ||
|---|---|---|---|
| ВС111 | 6х18 | 1,12 | 0,9 |
| ВС120 BC620 | 8х24 | 2 | 1,6 |
| ВС132 BC632 | 10х30 | 3,15 | 2,5 |
| ВС153 BC653 | 13х39 | 5,3 | 4,2 |
| ВС180 BC680 | 16х48 | 8 | 6,4 |
| ВС1А5 | 20х60 | 12,5 | 10 |
| ВС1В1 | 22х66 | 15 | 12 |
| ВС1В7 | 26х92 | 21,2 | 16,7 |
| ВС1С5 | 32х116 | 31,5 | 25,2 |
5. 2СЦ/2СЦвп (строп цепной двухветвевой)
| Арт. № | калибр | ||||
|---|---|---|---|---|---|
| Арт. № | калибр | ≤45° | 45°-60° | ≤45° | 45°-60° |
| ВС216 | 6х18 | 1,6 | 1,12 | 1,25 | 0,9 |
| ВС22Е ВС72Е | 8х24 | 2,8 | 2 | 2,2 | 1,6 |
| ВС243 ВС743 | 10х30 | 4,25 | 3,15 | 3,5 | 2,5 |
| ВС275 ВС775 | 13х39 | 7,5 | 5,3 | 5,9 | 4,2 |
| ВС2А3 ВС7А3 | 16х48 | 11,2 | 8 | 9 | 6,4 |
| ВС2В3 | 20х60 | 17 | 12,5 | 14 | 10 |
| ВС2В7 | 22х66 | 21,2 | 15 | 16,8 | 12 |
| ВС2С4 | 26х92 | 30 | 21,2 | 23,7 | 17 |
| ВС2С9 | 32х116 | 45 | 31,5 | 35,3 | 25,2 |
6.2СЦвз (строп цепной с двумя ветками замкнутыми)
| Арт. № | калибр | ≤45° |
|---|---|---|
| ВС42В | 6х18 | 2,36 |
| ВС443 | 8х24 | 4,25 |
| ВС467 | 10х30 | 6,7 |
| ВС4А3 | 13х39 | 11,2 |
| ВС4В3 | 16х48 | 17 |
| ВС4С2 | 20х60 | 26,5 |
| ВС4С5 | 22х66 | 31,5 |
| ВС4С9 | 26х92 | 45 |
| ВС4D2 | 32х116 | 63 |
7. 3СЦ/4СЦ (строп цепной трёхветвевой и четырёхветвевой)
| Арт. № | калибр | ||
|---|---|---|---|
| Арт. № | калибр | ≤45° | 45°-60° |
| ВС42В | 6х18 | 2,36 | 1,7 |
| ВС443 | 8х24 | 4,25 | 3 |
| ВС467 | 10х30 | 6,7 | 4,75 |
| ВС4А3 | 13х39 | 11,2 | 8 |
| ВС4В3 | 16х48 | 17 | 11,8 |
| ВС4С2 | 20х60 | 26,5 | 19 |
| ВС4С5 | 22х66 | 31,5 | 22,4 |
| ВС4С9 | 26х92 | 45 | 31,5 |
| ВС4D2 | 32х116 | 63 | 47,5 |
