Захваты для железобетонных изделий
В настоящем разделе компания "СКИФ ИНВЕСТ" представляет группу специальных захватов собственного производства для подъема и перемещения фасонных железобетонных изделий: колец, колонн, плит перекрытия. Представленный ассортимент грузоподъемных устройств TAKELAG найдет свое применение как на заводах ЖБИ, так и непосредственно на строительной площадке. В целом, применение специальных захватов в организации производственных процессов существенно облегчает проведение грузоподъемных операций, повышает безопасность и рабочую культуру, экономит время и трудовые ресурсы.
Захваты TAKELAG изготавливаются "под заказ" в течение 10 - 45 рабочих дней, в зависимости от сложности изделия и загрузки нашего производства. На каждый захват предоставляется паспорт с указанием технических характеристик, гарантийного срока эксплуатации и даты испытания/изготовления продукции.
Зарегистрируйтесь для получения доступа к розничным ценам или обращайтесь к нашим экспертам за дополнительной информацией.

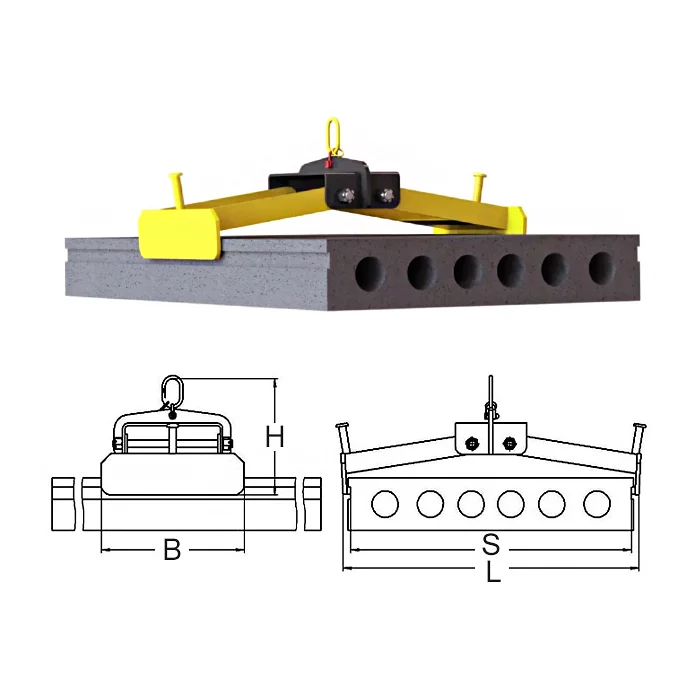

1. Захват для плит перекрытия TAKELAG
Устройства данного типа предназначены для подъема и транспортировки пустотных экструдерных плит перекрытия, не имеющих закладных анкерных элементов для строповки. Захват удобен и практичен при строительстве многоэтажных панельных домов, промышленных объектов, при погрузке/разгрузке плит на складах. Захваты для ж/б плит, как правило, применяются попарно в составе конструкции линейной траверсы. Использование одиночного захвата возможно при работе с плитами длиной до 3-х метров в соответствии со строповочной схемой завода - производителя ЖБИ.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П пари, т | S | B | L | H | Масса, кг |
|---|---|---|---|---|---|---|
| BGD9D6 | 1 | 1000 1200 1500 | 600 | 1060 1260 1560 | 460 | 40 |
| BGD9E9 | 2 | 1000 1200 1500 | 600 | 1060 1260 1560 | 460 | 55 |
| BGD9F9 | 3,6 | 1000 1200 1500 | 700 | 1060 1260 1560 | 540 | 75 |
| BGD9G5 | 5 | 1000 1200 1500 | 700 | 1060 1260 1560 | 540 | 95 |

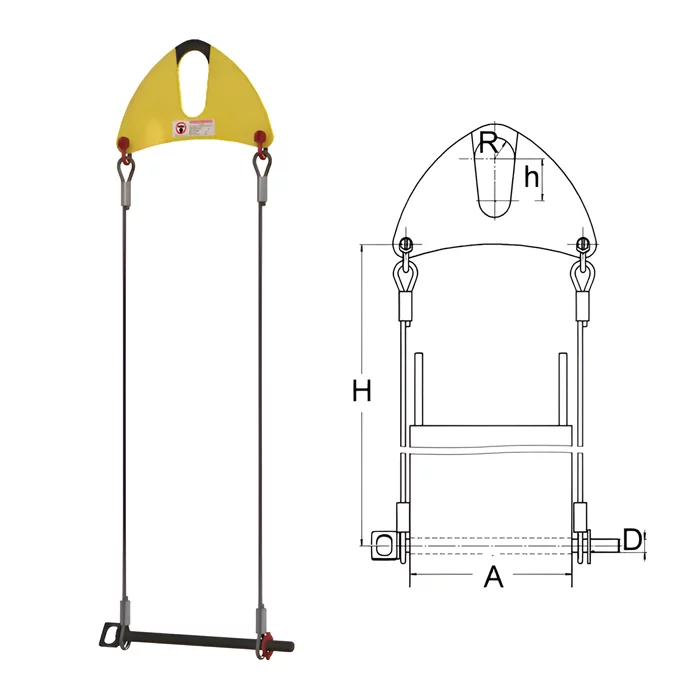

2. Захват для колонн TAKELAG
Специальный захват представляет собой траверсу коромыслового типа, позволяющую безопасно поднимать и монтировать ЖБИ колонны в вертикальном положении. Подъем колонн осуществляется с помощью пары канатных петлевых ветвей равной длины, идущих в комплекте поставки, а конструкция грузоподъемной проушины в виде коромысла позволяет равномерно распределять на них нагрузку и центрировать груз. Компания "СКИФ ИНВЕСТ" также может изготовить захват для работы с ж/б колоннами другого типа или размеров по индивидуальным требованиям/эскизам Заказчика.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | R | h | A | D | H | Масса со стропами min, кг |
|---|---|---|---|---|---|---|---|
| BGE0G1 | 4 | 60 | 80 | 500 | 70 | 2000 | 70 |
| BGE0G5 | 5 | 60 | 80 | 500 | 70 | 2000 | 85 |
| BGE0G8 | 6 | 80 | 120 | 600 | 75 | 2000 | 100 |
| BGE0H0 | 8 | 80 | 120 | 600 | 80 | 3500 | 115 |
| BGE0H2 | 10 | 120 | 150 | 600 | 80 | 3500 | 140 |
| BGE0H3 | 12 | 120 | 150 | 800 | 90 | 3500 | 190 |
| BGE0H5 | 16 | 120 | 150 | 800 | 90 | 3500 | 240 |

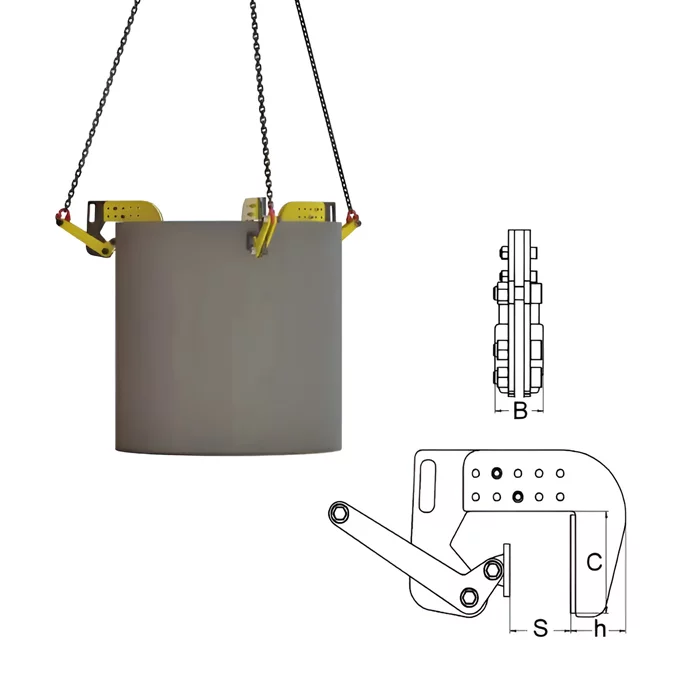

3. Захват для колец TAKELAG
Устройство для подъема железобетонных колец представляет собой трехветвевой цепной строп (3СЦ), где на концах ветвей которого установлены специальные захваты эксцентрикового типа. Захваты надежно фиксируют и удерживают железобетонное изделие под своим весом в момент подъема. Простая и удобная конструкция устройства позволяет проводить быстрое зацепление колец массой до 1500 кг с толщиной стенки 20-140 мм. Изделие поставляется готовым к использованию и не требует дополнительной комплектации.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | S min/max | C | h | B | Масса со стропом, кг |
|---|---|---|---|---|---|---|
| BGD8C1 | 0,5 | 20-80 | 150 | 60 | 80 | 32 |
| BGD8D6 | 1 | 40-100 | 150 | 90 | 80 | 43 |
| BGD8E1 | 1,5 | 40-140 | 200 | 110 | 100 | 55 |
