Стропи цепные G100
Компания «СКИФ ИНВЕСТ» предлагает купить цепные стропы, изготовленные на собственной такелажной фабрике под торговыми марками "TAKELAG" и KWB. Стропы на основе цепей 10-го класса прочности являются новой генерацией съемных грузозахватных приспособлений, которые удовлетворяют строгие требования современности к весу, компактности и надёжности. Основным преимуществом этих изделий является грузоподъемность, которая на 25% выше, чем у стропов 8-го класса при аналогичных калибрах. Таким образом, стропы G100 имеют меньший вес, выше прочность и более долгий жизненный цикл из-за использования большего количества легирующих материалов. Производство соответствует отраслевому стандарту ДСТУ EN 818-1, EN 818-2 и EN 818-4, которые гармонизированы с европейскими директивами и удовлетворяют современным требованиям безопасного использования. Диапазон доступных грузоподъёмностей от 1,4 до 56,0 т.
Технология сборки стропов G100 проста и не требует специальных производственных средств. Все компоненты маркированы и изготовлены в четком соответствии с калибром грузоподъёмной цепи. Таким образом исключаются возможные ошибки в подборе элементов и обеспечивается быстрое изготовление продукта в широком спектре разных видов и модификаций.
Виды цепных стропов:

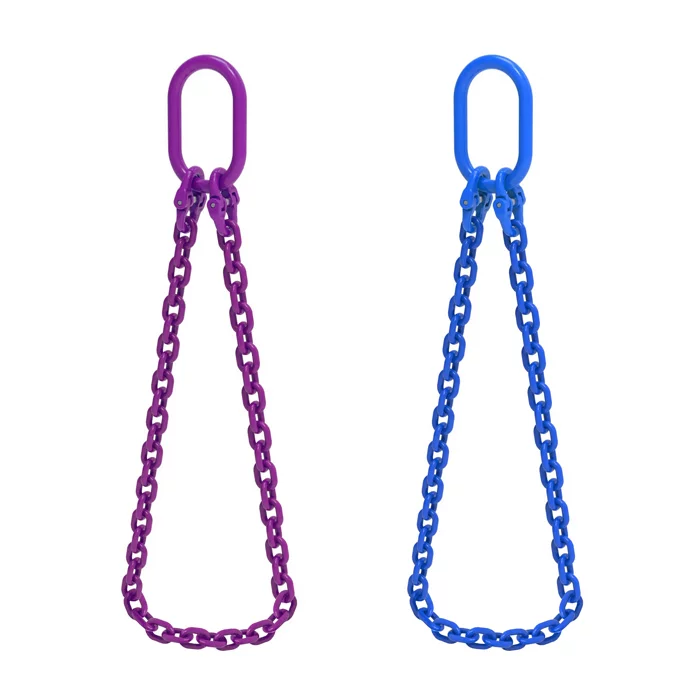

УСЦ (универсальный строп цепной) изготавливается в виде отрезка цепи, соединённого в кольцо при помощи главного звена. Является основным средством захвата грузов, без собственных точек крепления методом строповки «на удавку».
ВЦ (ветка цепная) - это отрезок цепи, укомплектованный разнообразными концевыми элементами, а именно: крюками, звеньями или скобами. Обычно ветки используют для сборки многоветвевых стропов или как самостоятельные элементы крепёжных систем, тяговых механизмов и т.д.

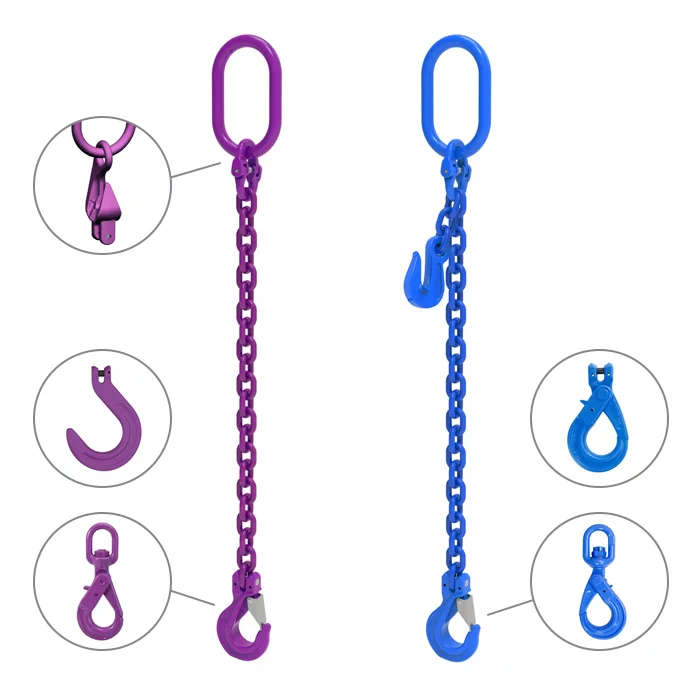

1СЦ (строп цепной одноветвевой) - это цепная ветка с крюком и главным звеном для навешивания на крюковую подвеску крана. Используется как основное средство крепления груза с подвешиванием за одну точку крепления.
2СЦ (строп цепной двухветвевой) состоит из двух веток, объединённых овальным главным звеном для навешивания на крановый крюк и концевые захватывающие элементы с другой стороны для строповки груза, который имеет две точки крепления.
2СЦвз (строп цепной с двумя ветками замкнутыми) представляет собой два замкнутых отрезка цепи, объединённых главным звеном для навешивания на крюк крана. Груз захватывается методом «в люльку» за две точки подвешивания.

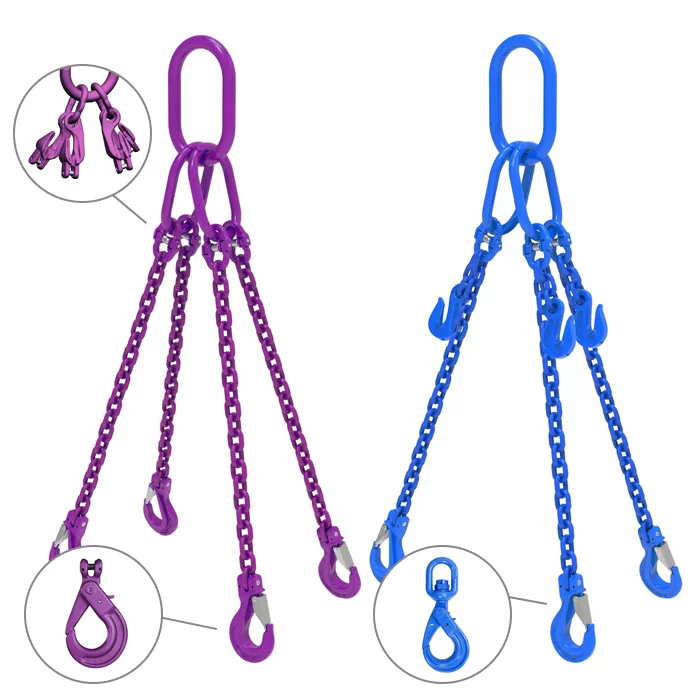

3СЦ/4СЦ (строп цепной трёх- или четырёхветвевой) состоит из трёх или четырёх веток объединённых главным звеном с дополнительными овалами для корректного распределения нагрузки. Используется как основное средство захвата груза, который имеет три или четыре точки крепления. Эти стропы имеют одинаковую грузоподъемность, которая соответствует требованиям профильного стандарта и европейским директивам. Так, четвёртая ветка должна быть запасной на случай смещения центра тяжести или изготовления стропа с ветками разной длины.
Модификации:
Все виды стропов цепных, кроме тех, которые работают «на удавку» или «в люльку», могут быть укомплектованы крюками-укоротителями, которые позволяют регулировать длину веток при смене высоты строповки или работы с грузом со смещенным центром тяжести. Для повышения надежности всей конструкции и уменьшения количества компонентов используются звенья с интегрированными крюками - укоротителями.
Также на выбор заказчика представлены несколько видов основных крюков, которые позволяют упростить работу с теми или иными грузами или сделать процесс более безопасным, а именно: крюки самоблокирующие, крюки-вертлюги и литейные с увеличенным зевом.
Преимущества:
- долговечность;
- компактность;
- высокая надежность;
- ремонтопригодность;
- устойчивость к «агрессивной среде».
Технические характеристики:
- цепи Ø 6-26 мм;
- Г/П от 1,4 до 59 т;
- температурный диапазон: от -40 до +200°C;
- запас прочности - 4:1.
Качество:
- стандарт управления качеством ISO 9001;
- продукция соответствует стандартам и директивам Евросоюза;
- испытания на собственном стенде.
Важно! Метод строповки, а также угол между условной вертикалью и телом стропа влияют на несущую способность изделия. Обратитесь к данным в таблице для получения точной информации.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.
1. УСЦ (универсальный строп цепной) G100
| Артикул | калибр | |
|---|---|---|
| BO54W(T) | 6х18 | 2,24 |
| BO50W(T) | 8х24 | 4 |
| BO5FW(T) | 10х30 | 6,3 |
| BO5KW(T) | 13х39 | 10,6 |
| BO5NW(T) | 16х48 | 16 |
| BO5SW(T) | 19х57 | 22,4 |
| BO5UW(T) | 22х66 | 30 |
| BO5YW(T) | 26х92 | 42,4 |
2. ВЦ (ветка цепная) G100
| Артикул | калибр | ||||||
|---|---|---|---|---|---|---|---|
| Артикул | калибр | ≤ 45° | ≤ 60° | ≤ 45° | ≤ 60° | ||
| BO819W(T) | 6х18 | 1,4 | 1,12 | 2 | 1,4 | 1,6 | 1,12 |
| BO859W(T) | 8х24 | 2,5 | 2 | 3,55 | 2,5 | 2,8 | 2 |
| BO809W(T) | 10х30 | 4 | 3,15 | 5,6 | 4 | 4,25 | 3,15 |
| BO8G9W(T) | 13х39 | 6,7 | 5,3 | 9,5 | 6,7 | 7,5 | 5,3 |
| BO8J9W(T) | 16х48 | 10 | 8 | 14 | 10 | 11,2 | 8 |
| BO8L9W(T) | 19х57 | 14 | 11,2 | 20 | 14 | 16 | 11,2 |
| BO8O9W(T) | 22х66 | 19 | 15 | 26,5 | 19 | 21,3 | 15,0 |
| BO8T9W(T) | 26х92 | 26,5 | 21,2 | 37,5 | 26,5 | 30 | 21,2 |
3. 1СЦ (строп цепной одноветвевой) G100
| Артикул | калибр | ||
|---|---|---|---|
| BO11W(T) | 6х18 | 1,4 | 1,12 |
| BO15W(T) | 8х24 | 2,5 | 2 |
| BO10W(T) | 10х30 | 4 | 3,15 |
| BO1GW(T) | 13х39 | 6,7 | 5,3 |
| BO1JW(T) | 16х48 | 10 | 8 |
| BO1LW(T) | 19х57 | 14 | 11,2 |
| BO1OW(T) | 22х66 | 19 | 15 |
| BO1TW(T) | 26х92 | 26,5 | 21,2 |
4. 2СЦ (строп цепной двухветвевой) G100
| Артикул | калибр | ||||
|---|---|---|---|---|---|
| Артикул | калибр | ≤ 45° | 45°-60° | ≤ 45° | 45°-60° |
| BO22W(T) | 6х18 | 2 | 1,4 | 1,6 | 1,12 |
| BO28W(T) | 8х24 | 3,55 | 2,5 | 2,8 | 2 |
| BO2DW(T) | 10х30 | 5,6 | 4 | 4,25 | 3,15 |
| BO2IW(T) | 13х39 | 9,5 | 6,7 | 7,5 | 5,3 |
| BO2LW(T) | 16х48 | 14 | 10 | 11,2 | 8 |
| BO2PW(T) | 19х57 | 20 | 14 | 16 | 11,2 |
| BO2TW(T) | 22х66 | 26,5 | 19 | 21,3 | 15,0 |
| BO2WW(T) | 26х92 | 37,5 | 26,5 | 30 | 21,2 |
5. 2СЦвз (строп цепной с двумя ветвями замкнутыми) G100
| Артикул | калибр | <45° |
|---|---|---|
| BO76W(T) | 6х18 | 3 |
| BO7CW(T) | 8х24 | 5,3 |
| BO7HW(T) | 10х30 | 8 |
| BO7LW(T) | 13х39 | 14 |
| BO7RW(T) | 16х48 | 21,2 |
| BO7UW(T) | 19х57 | 30 |
| BO7XW(T) | 22х66 | 40 |
| BO7ZW(T) | 26х92 | 56 |
6. 3СЦ/4СЦ (строп цепной трёхветвевой/четырёхветвевой) G100
| Артикул | калибр | ||
|---|---|---|---|
| Артикул | калибр | ≤ 45° | 45°-60° |
| BO3(4)6W(T) | 6х18 | 3 | 2,12 |
| BO3(4)CW(T) | 8х24 | 5,3 | 3,75 |
| BO3(4)HW(T) | 10х30 | 8 | 6 |
| BO3(4)LW(T) | 13х39 | 14 | 10 |
| BO3(4)RW(T) | 16х48 | 21,2 | 15 |
| BO3(4)UW(T) | 19х57 | 30 | 21,2 |
| BO3(4)XW(T) | 22х66 | 40 | 28 |
| BO3(4)ZW(T) | 26х92 | 56 | 40 |
