Главная Захваты — Захваты для рельс

Захваты для рельс

Основной особенностью представленных захватов является надежная фиксация устройства под действием собственного веса рельсового профиля. К заказу доступны захваты для рельс грузоподъемностью Q=1,6 – 4,0 тн. и возможностью монтажа на рельсовые профили типов Р43…Р75. Для предупреждения несчастных случаев при работе с данными приспособлениями, специалисты компании «СКИФ ИНВЕСТ» настоятельно рекомендуют использовать представленные рельсозахваты в паре и с применением траверс.

1. Захват для рельс клещевой

Принцип работы клещевого рельсозахвата основан на надежном зацеплении устройства за головку рельса в момент подъема под воздействием собственного веса груза. Этот тип захвата снабжен реечным фиксатором, который позволяет удерживать захват в максимально раскрытом положении для его удобного монтажа на профиль рельса. Поэтому все, что нужно для подъема рельс - это лишь установить захват за рельсовый профиль и откинуть замок-фиксатор.
Важно! Клещевые захваты могут работать:
  • - в паре на линейной траверсе;
  • - в паре с использованием двухветвевого цепного (2СЦ) или канатного стропа (2СК), при условии отклонения ветви от осевой нагрузки захвата не более 10°.
Также, можно использовать одновременно четыре вертикально подвешенных захвата в комплекте со спредером (рамной траверсой) для монтажа/демонтажа рельсошпальной решетки.

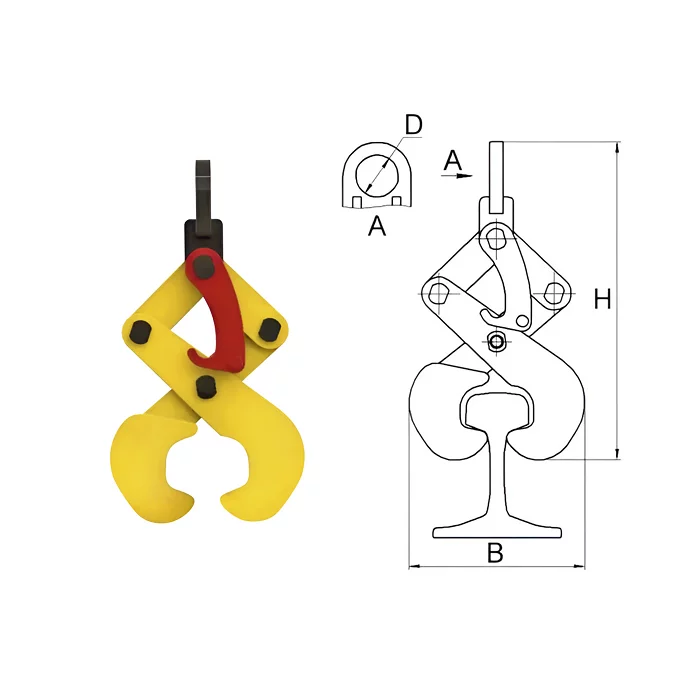

Захват для рельс клещевой
Наименование Тип рельса Г/п B H D Масса
Захват для рельс
клещевой
тн мм кг
Р43/Р50 1,6 180 370 50 6,0
Р50/Р65 2,0 200 380 50 7,0
Р65/Р75 3,2 220 400 70 8,0
4,0 230 410 70 11,0

2. Захват для рельс «запятая»

Захват «запятая» применяется для поднятия и перемещения рельс или рельсошпальных решеток. Основным достоинством данного приспособления является удобство в эксплуатации благодаря несложной конструкции захвата. Поднятие рельсы выполняется при помощи двух таких захватов, а рельсошпальной решетки — четырех, при этом используют двухветвевые и четырехветвевые стропы соответственно.
Важно! При использовании канатных, цепных или текстильных строп для захватов данного типа, угол отклонения от осевой нагрузки должен быть не более 10°.
Кроме того захваты для рельс «запятая» могут эксплуатироваться:
  • - в паре на линейной траверсе;
  • - для монтажа/демонтажа рельсошпальной решетки с применением четырех захватов в комплекте с рамной траверсой.
Из-за ограниченной возможности использования данных устройств с грузозахватными крюками устаревших образцов, захваты для рельс «запятая» поставляются без такелажной скобы. Компания «СКИФ ИНВЕСТ» может дополнительно укомплектовать захват необходимой такелажной скобой после согласования с Заказчиком всех технических особенностей, при которых данное устройство планируется эксплуатировать.

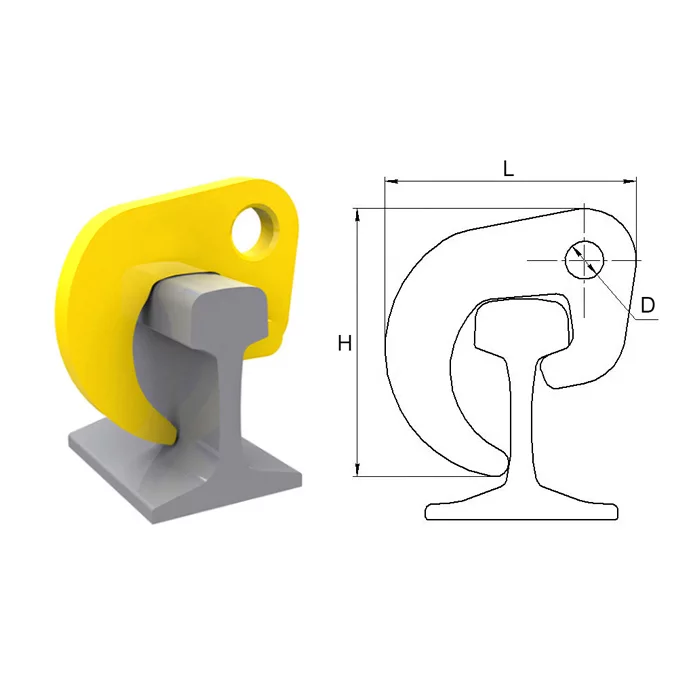

Захват для рельс «запятая»
Наименование Тип рельса Г/п L H D Масса
Захват для рельс
«запятая»
тн мм кг
Р43/Р50 2,0 200 200 30 6,0
Р65/Р75 3,2 250 245 30 8,0
*Внимание! Грузоподъемность указана для одного захвата. Геометрические размеры, представленные в вышеприведенных таблицах в ряде случаев могут иметь незначительные отклонения, не влияющие в целом на работоспособность представленных изделий. В случае необходимости, компания «СКИФ ИНВЕСТ» просит заблаговременно уточнять интересующие Вас размеры.
Угол отклонения от осевой нагрузки
Использование линейных и рамных траверс
