Ручная рычажная таль – это универсальное грузоподъемное устройство, предназначенное для подъема, опускания, удержания различных грузов. Подъем/опускание груза осуществляется путем воздействия мускульной силы человека на специальный рычаг (рукоять), вмонтированный в таль. Для осуществления грузоподъемных работ с рычажной талью, оператор должен находиться вблизи точки крепления тали, что и является основным принципиальным отличием от шестеренчатых талей.
Тали цепные рычажные
Рычажная цепная таль – это надежный, универсальный и компактный механизм для подъема, опускания и удержания грузов. Как правило, используется при выполнении разовых и не регулярных работ, а так же в условиях ограниченного пространства. Рычажная таль особенно удобна при подъеме и опускании грузов в колодцы, траншеи, подвальные помещения, нижние этажи. Основным тяговым органом рычажной тали является круглозвенная цепь 8-го класса типа G80. Грузоподъемная цепь через систему зубчатых колес, расположенных в корпусе тали, позволяет поднимать грузы, масса которых в десятки раз превышает усилия человека, затраченные в процессе грузоподъемной операции. Подъем/опускание груза талью происходит путем ручного возвратно-поступательного воздействия на рукоять механизма.
Компания «СКИФ ИНВЕСТ» предлагает широкий выбор ручных рычажных талей в диапазоне грузоподъемностей: 0,5 – 20,0 тонн по принципу цена/качество, позволяющих удовлетворить самых требовательных заказчиков. В нашем ассортименте вы найдете достаточно дорогую продукцию ведущих мировых производителей и брендов, таких как Haklift (Финляндия), ABLE (США), TIGER (Великобритания), а также бюджетную таль, изготовленную на современных заводах Китая.

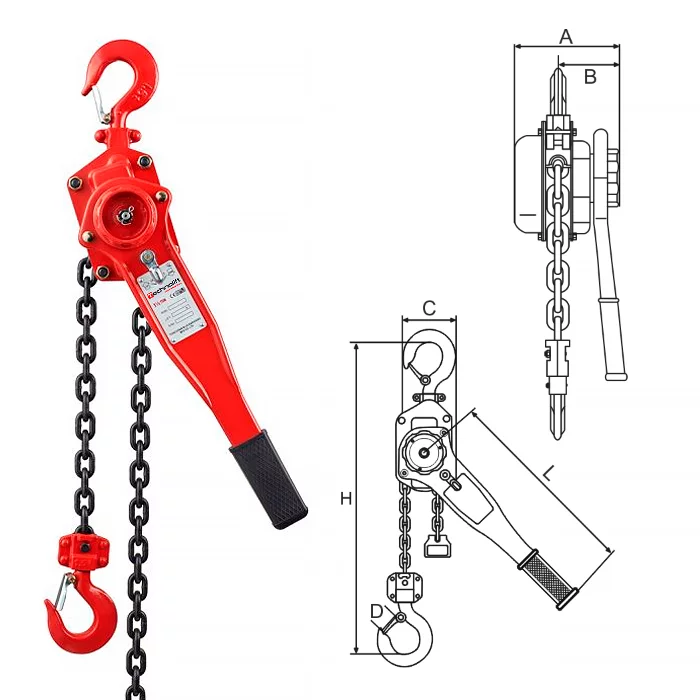

1. Таль цепная рычажная Technolift
Надежная рычажная цепная таль, предназначенная для работы в тяжелом эксплуатационном режиме. Представлена в диапазоне грузоподъемностей: 0,75 – 9,0 тонн. Стандартная (заводская) высота подъема – 1,5 метра. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,75
1,5
3,0
6,0
9,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 1,5 м)

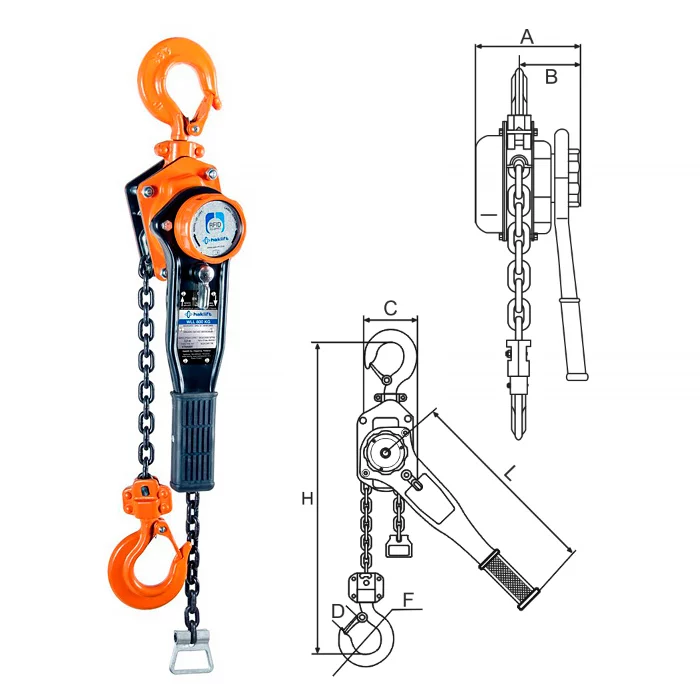

Надежная таль для профессиональной эксплуатации торговой марки Haklift (Финляндия). Предназначена для выполнения постоянных задач в жестком эксплуатационном режиме. Представлена в диапазоне грузоподъемностей: 0,5 – 9,0 тонн. Стандартная (заводская) высотой подъема – 3 метра. Возможна замена и установка тяговой цепи любой другой заказной длины. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,5
0,8
1,6
3,2
6,3
9,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 3 м)
Кол-во грузоподъемных цепей
1
1
1
1
2
3
Калибр цепи, мм
5х15
6.13х19
7.1х21
10х28
10х28
10х28
Размеры, мм
A
150
158
185
212
212
212
B
90
98
111
124
124
124
C
118
132
145
198
230
338
D
253
273
378
418
418
418
Е
22
23
29
37
43
44
F
32
36
43
50
53
67
H
310
340
400
520
640
730
Масса тали, кг
5,5
6,5
10,2
22
34
45
Вес доп. метра цепи, кг
0.6
0.8
1.4
2.2
4.4
6.6

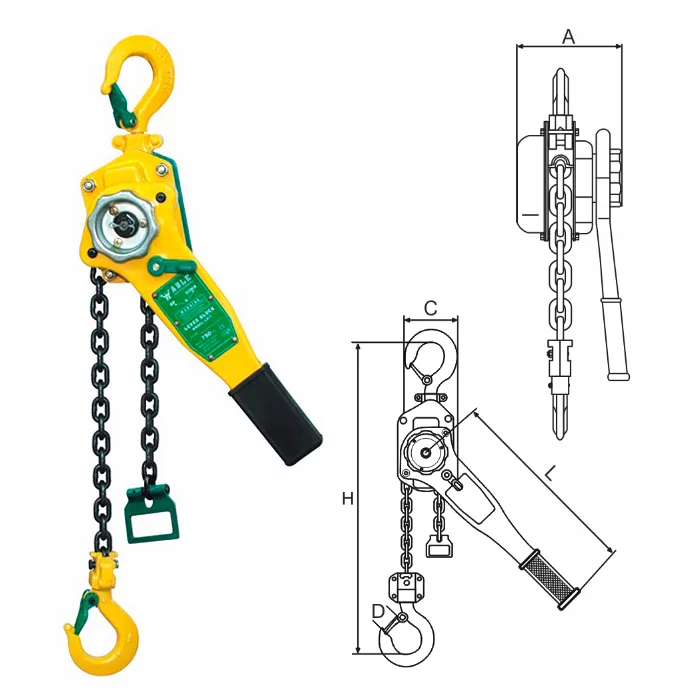

3. Таль цепная рычажная ABLE
Мощная таль усиленной конструкции торговой марки ABLE (США) предназначена для выполнения постоянных задач в жестком эксплуатационном режиме. Имеет кованные и закаленные крюки с серийным номером и индикатором разгибания. Фрикционный диск не содержит асбест. Представлена в диапазоне грузоподъемностей: 0,5 – 9,0 тонн. Стандартная (заводская) высота подъема – 1,5 метра. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,5
0,75
1,0
1,5
2,0
3,0
6,0
9,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 1.5 м)
Кол-во грузоподъемных цепей
1
1
1
1
1
1
2
3
Калибр цепи, мм
6x18
6x18
6x18
8x24
8x24
10x30
10x30
10x30
Расстояние между крюками (Н), мм
325
325
325
380
380
480
480
510
Длина рукояти (L), мм
280
280
280
410
410
410
410
410
Размеры, мм
A
148
148
148
172
172
195
195
195
B
96
96
96
110
110
145
145
155
D
45
45
48
52
60
66
80
94
Масса тали, кг
6.4
6.5
6.5
11.0
11.8
18.7
29.2
41.0
Тали цепные TIGER (Великобритания) «под заказ»
Компания «СКИФ ИНВЕСТ» предлагает «под заказ» премиальные тали «TIGER» производства Великобритании, предназначенные для жёстких условий эксплуатации. TIGER – это ведущий мировой производитель ручного грузоподъемного оборудования с 50-летним опытом в данной индустрии, зарекомендовавший себя как поставщик инновационной, безопасной и надежной продукции для грузоподъемных операций. Срок поставки: 30 дней.

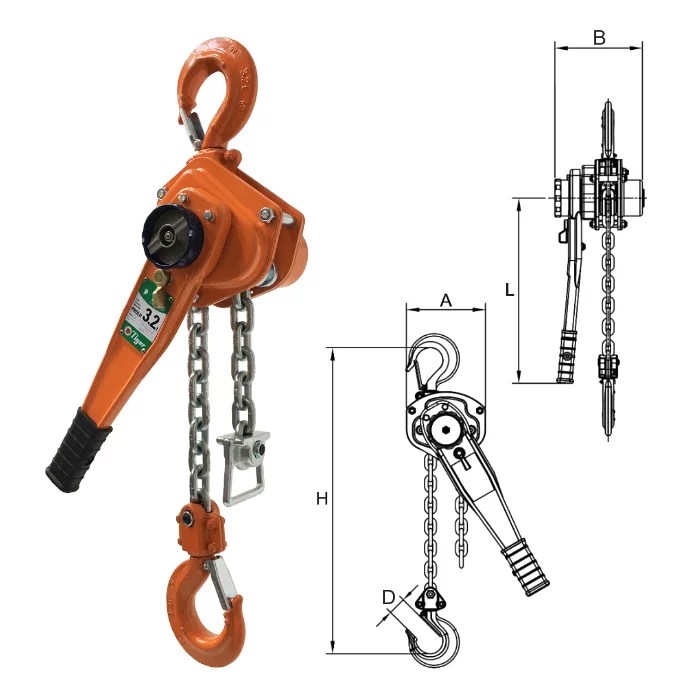

4. Таль цепная рычажная TIGER (базовая модель)
Таль рычажная TIGER производства Великобритании – это легкая портативная модель, оснащенная уникальной торсионной тормозной системой с переключателем и запатентованной системой замков Quad Cam. Такая особенность существенно увеличивает эффективность торможения и делает рычажные тали надежными и безопасными в эксплуатации. Все основные детали и узлы подвержены термообработке и имеют высокую точность изготовления. Доступны к заказу тали в диапазоне грузоподъемностей: 0,8 – 20,0 тонн. Стандартная (заводская) высота подъема – 1,5 метра. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,8
1,5
3,0
6,0
10,0
15,0
20,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 1.5 м)
Кол-во грузоподъемных цепей
1
1
1
2
3
5
6
Калибр цепи, мм
6x18
7x21
10x30
10x30
10x30
10x30
10x30
Расстояние между крюками (Н), мм
295
320
400
570
630
840
1050
Длина рукояти (L), мм
236
360
360
360
360
360
360
Размеры, мм
A
158
172
195
195
195
195
250
B
99
104
108
108
108
108
160
C
128
154
182
242
379
566
470
D
28
34
36
49
54
59
81
Масса тали, кг
7.5
10.5
18.0
28.5
46.0
112.0
156.0

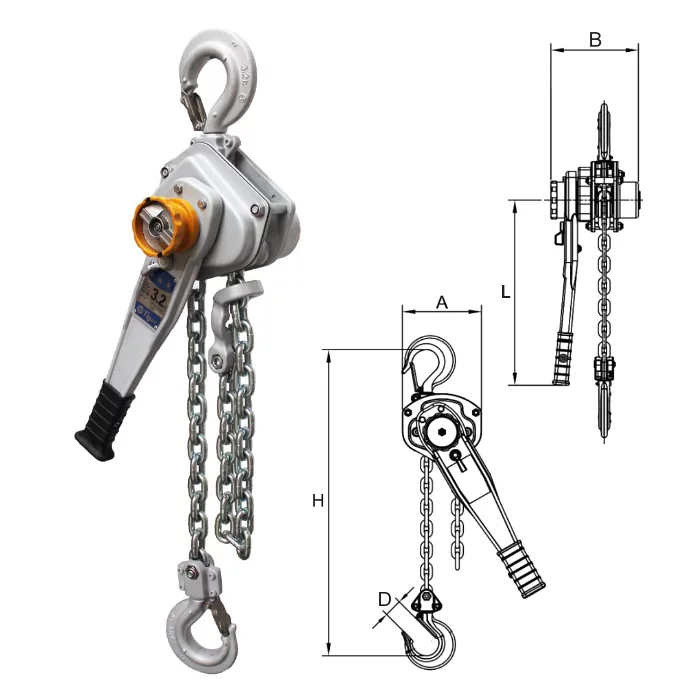

5. Таль цепная рычажная TIGER (оцинкованная)
Рычажная таль TIGER данной линейки разработана специально для использования в подводных, морских или агрессивных средах. Уникальные конструктивные особенности, включая цельные шестерни и запатентованную систему Quad Cam Pawl вместе с антикоррозионными свойствами, дают им значительные преимущества по безопасности в сравнение со стандартными рычажными талями. Полностью защищенный от коррозии корпус и компоненты обеспечивают надежное и длительное использование в экстремальных условиях. Доступны к заказу тали в диапазоне грузоподъемностей: 0,8 – 20,0 тонн. Стандартная (заводская) высота подъема – 3,0 метра. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,8
1,5
3,0
6,0
10,0
15,0
20,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 3.0 м)
Кол-во грузоподъемных цепей
1
1
1
2
3
5
6
Калибр цепи, мм
6x18
7x21
10x30
10x30
10x30
10x30
10x30
Расстояние между крюками (Н), мм
295
320
400
570
630
840
1050
Длина рукояти (L), мм
243
370
370
370
370
370
370
Размеры, мм
A
158
172
195
195
195
195
250
B
99
104
108
108
108
108
160
C
128
154
182
242
379
566
470
D
28
34
36
49
54
59
81
Масса тали, кг
9.0
12.5
22.0
34.5
55.0
128.0
174.0

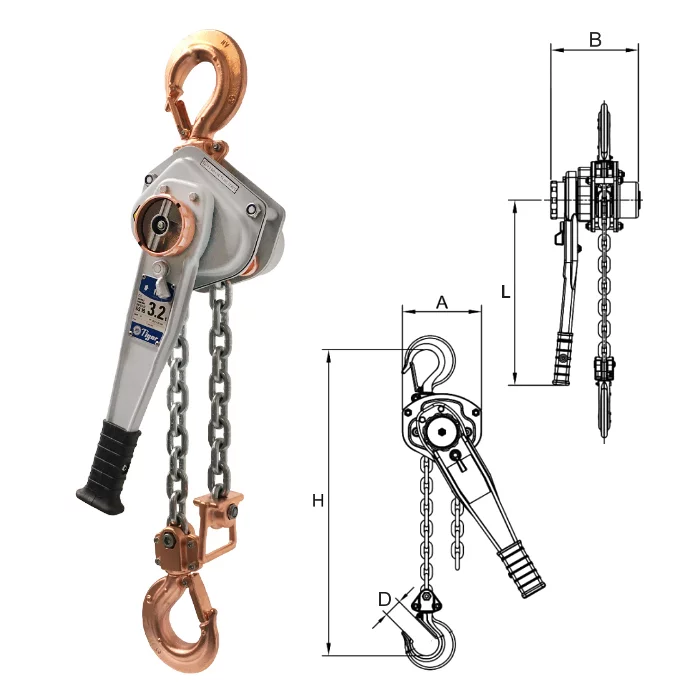

6. Таль цепная рычажная TIGER (взрывобезопасная)
Рычажные тали взрывобезопасные разработаны специально для использования в потенциально взрывоопасных средах в соответствие с Директивой ATEX 94/9 / EC и Директивой по машиностроению 2006/42 / EC. Легкие и долговечные тали оснащены полностью искробезопасными корпусами и крюками. Доступны к заказу тали в диапазоне грузоподъемностей: 0,8 – 20,0 тонн. Стандартная (заводская) высота подъема – 3,0 метра. Соответствует: ДСТУ EN 13157:2014.
Грузоподъемность, тн
0,8
1,5
3,0
6,0
10,0
15,0
20,0
Высота подъема, м
Согласно требований заказчика (по умолчанию – 3.0 м)
Кол-во грузоподъемных цепей
1
1
1
2
3
5
6
Калибр цепи, мм
6x18
7x21
10x30
10x30
10x30
10x30
10x30
Расстояние между крюками (Н), мм
295
320
400
570
630
840
1050
Длина рукояти (L), мм
243
370
370
370
370
370
370
Размеры, мм
A
158
172
195
195
195
195
250
B
99
104
108
108
108
108
160
C
128
154
182
242
379
566
470
D
28
34
36
49
54
59
81
Масса тали, кг
9.0
12.5
22.0
34.5
55.0
128.0
174.0
За счет использования рычажных цепных талей в паре с тележками (каретками) перемещения возможно осуществить не только подъем груза, но и его горизонтальное перемещение вдоль балки подвеса. Это в целом существенно расширяет возможности использования талей в различных грузоподъемных операциях и позволяет решать самый широкий спектр производственных задач.
Для более подробного ознакомления с техническими характеристиками талей, принципом работы, инструкциями по безопасности и эксплуатации, гарантийными обязательствами компания «СКИФ ИНВЕСТ» предоставит по требованию ПАСПОРТ ИЗДЕЛИЯ в формате PDF.
