Клиновая втулка (WEDGE SOCKET)
Компания "СКИФ ИНВЕСТ" предлагает приобрести из своего постоянного складского ассортимента клиновые втулки (муфты), которые используются в качестве концевых крепежных элементов металлических канатов и тросов. Конструктивно подобный тип втулок состоит из корпуса с пустой обоймой, сужающейся к низу и монтажного отверстия с установленным пальцем, фиксируемым шплинтом. Замыкание троса производится за счет клина с полукруглой выемкой для укладки каната. Именно разъемная конструкция муфты является существенным преимуществом, поскольку позволяет сформировать концевое крепление на любом отрезке троса прямо "по месту" и без применения какого-либо специального инструмента.
Клиновые втулки производятся из легированной марки стали, устойчивы к механическому износу и существенным ударным нагрузкам. Клиновые втулки применяются для формирования растяжек и подъёмно-тяговых манипуляций с грузами при проведении строительных и монтажных работ.
Зарегистрируйтесь для получения доступа к розничным ценам или обратитесь к нашим экспертам за дополнительной информацией.

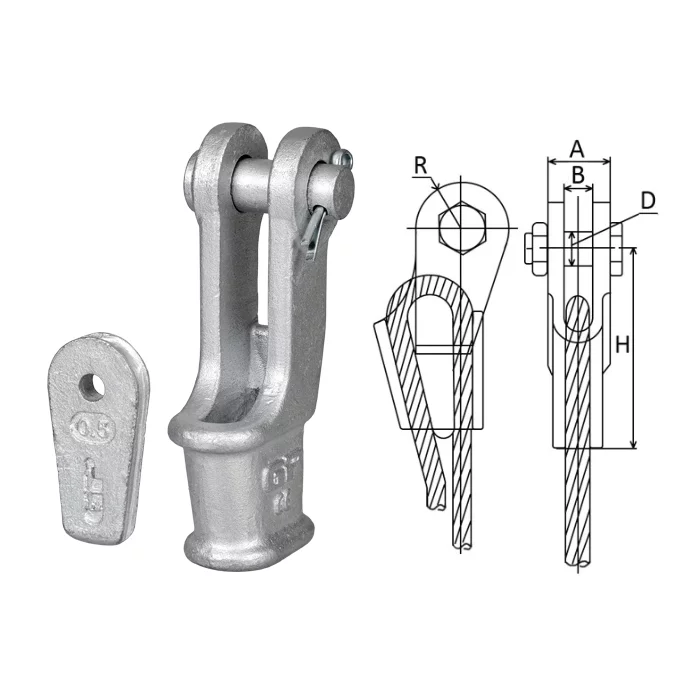

| Арт. | Размер | ∅ каната | A | B | D | R | H | Маса, кг |
|---|---|---|---|---|---|---|---|---|
| RFW01 | 3/8 | 9,0-10,0 | 46 | 20 | 21 | 21 | 123 | 1,0 |
| RFW02 | 1/2 | 11,0-13,0 | 54 | 23 | 25 | 25 | 148 | 2,0 |
| RFW03 | 5/8 | 14,0-16,0 | 59 | 30 | 30 | 30 | 180 | 3,2 |
| RFW04 | 3/4 | 18,0-19,0 | 71 | 38 | 35 | 35 | 215 | 5,5 |
| RFW05 | 7/8 | 20,0-22,0 | 87 | 44 | 40 | 40 | 240 | 8,5 |
| RFW06 | 1 | 24,0-26,0 | 99 | 51 | 50 | 49 | 275 | 12,6 |
| RFW07 | 1 1/8 | 27,0-29,0 | 105 | 54 | 56 | 56 | 310 | 18,6 |
| RFW08 | 1 1/4 | 30,0-32,0 | 125 | 62 | 62 | 60 | 355 | 20 |
| RFW10 | 1 1/2 | 37,0-39,0 | 150 | 76 | 75 | 70 | 420 | 30 |

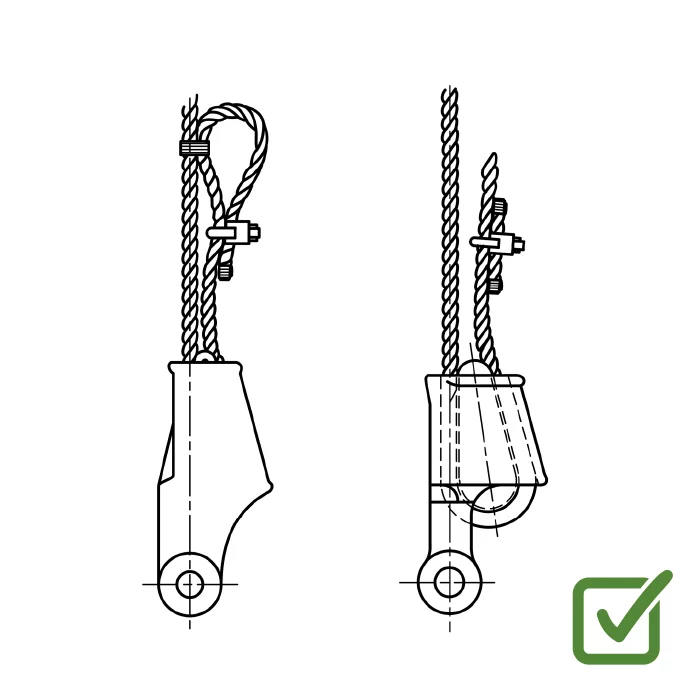

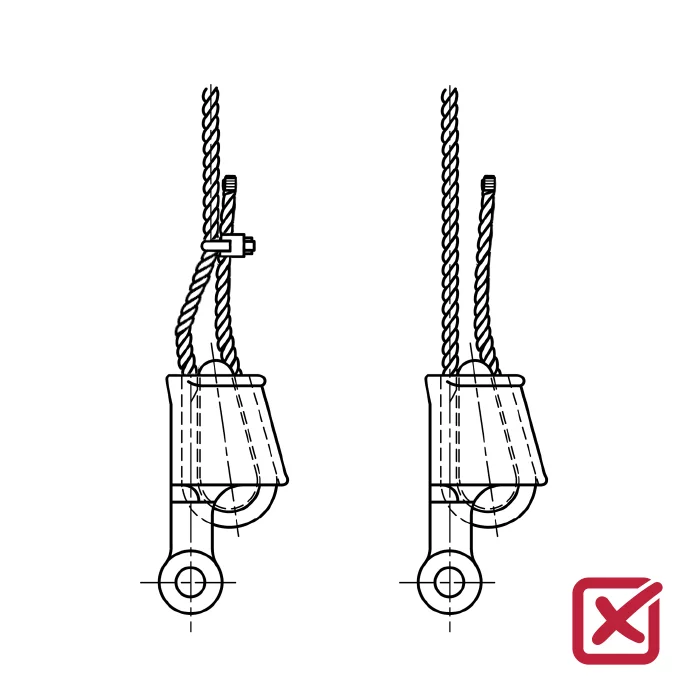

Варианты правильного и ошибочного крепления свободного конца каната изображены на рисунках.
