Зажимы для канатов (зажимы для троса) – это металлические такелажные изделия, которые используются для закрепления канатов и тросов или формирования петель на их концах. Широкий спектр применения канатных зажимов в индустрии, строительстве и быту обусловлен высокой надежностью, а также быстротой и простотой их установки используя лишь гаечный ключ. Алгоритм установки зажимов отображен на рисунке в конце этой страницы.
 |
Зажимы для канатов бывают различных типов и конструкций: обжимные, пластинчатые, стопорные и т.д. Установка того либо иного типа зажима обусловлена различными факторами и зависит от конкретной задачи, которую необходимо решить.
В настоящем разделе компания «СКИФ ИНВЕСТ» предлагает несколько типов стальных оцинкованных зажимов в диапазоне: 2,0 – 50,0 мм для использования в различных сферах деятельности. Размер зажимов соответствует диаметрам зажимаемых канатов. Доступны к заказу от 1 шт.
|
1. Зажим для канатов Din1142 усиленный |
|
Зажим канатный усиленный DIN 1142 с двумя шестигранными гайками и шайбами используется при производстве грузоподъемных работ для создания петель на концах канатов и тросов, а также для их соединения. Необходимо устанавливать не менее 3-х зажимов на одно соединение.
Конструкция: кованная колодка.
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: DIN 1142, ДСТУ EN 13411-5:1014
|
|
| Маркировка |
A |
B |
C |
D |
E |
F |
G |
Масса 100 шт./кг |
| мм |
| #6 |
14 |
16 |
30 |
M6 |
14 |
17 |
32 |
4,0 |
| #8 |
18 |
20 |
39 |
M8 |
18 |
20 |
41 |
8,2 |
| #10 |
20 |
20 |
40 |
M8 |
21 |
24 |
46 |
9,2 |
| #13 |
27 |
28 |
55 |
M12 |
29 |
30 |
64 |
27 |
| #16 |
32 |
32 |
64 |
M14 |
35 |
35 |
76 |
43 |
| #19 |
36 |
32 |
68 |
M14 |
40 |
36 |
83 |
49 |
| #22 |
40 |
34 |
74 |
M16 |
44 |
40 |
96 |
68 |
| #26 |
46 |
38 |
84 |
M20 |
51 |
50 |
111 |
117 |
| #30 |
54 |
41 |
95 |
M20 |
59 |
55 |
127 |
140 |
| #34 |
60 |
45 |
105 |
M22 |
67 |
60 |
141 |
213 |
| #40 |
68 |
49 |
117 |
M24 |
77 |
65 |
159 |
268 |
|
|

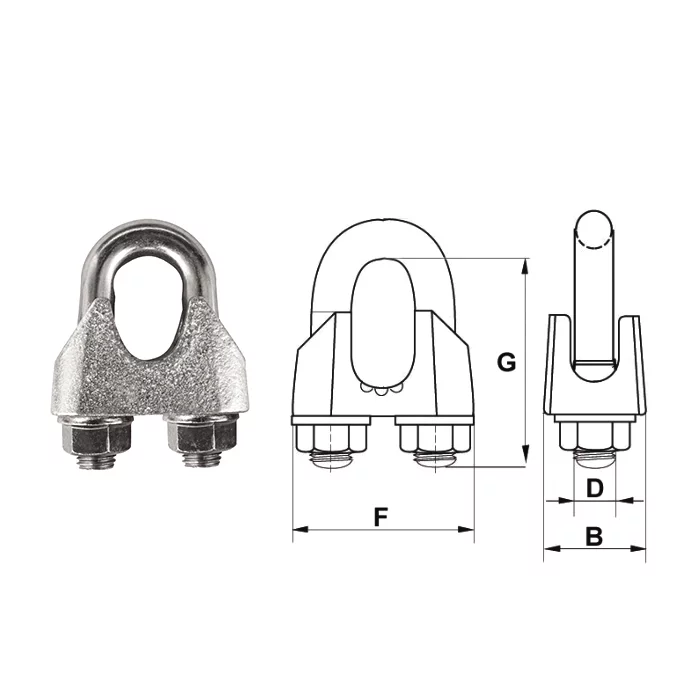

2. Зажим для канатов общего назначения DIN 741 |
|
Данный зажим является наиболее распространенным типом и может использоваться с канатами и тросами во всех сферах кроме грузоподъемных операций. Рекомендуется установка не менее трех зажимов на одну петлю, как указано в таблице в конце страницы.
Конструкция: литая колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: DIN 741, ДСТУ EN 13411-5:1014
|
|
| Маркировка |
A |
B |
C |
D |
E |
F |
G |
H |
Масса 1 шт./кг |
| мм |
| #3 |
21,6 |
18,2 |
10 |
3,4 |
5,2 |
12,2 |
8,3 |
11,3 |
0,006 |
| #5 |
23,3 |
21,6 |
11 |
4,2 |
5,8 |
15 |
10 |
13,2 |
0,01 |
| #6 |
29 |
24 |
11 |
4 |
8 |
18 |
11 |
16 |
0,02 |
| #8 |
33 |
27 |
13 |
5 |
9 |
20 |
13 |
19 |
0,03 |
| #10 |
41 |
31 |
16 |
7 |
10 |
25 |
16 |
20 |
0,06 |
| #13 |
50 |
42 |
22 |
9 |
14 |
33 |
21 |
26 |
0,11 |
| #16 |
63 |
50 |
26 |
11 |
17 |
39 |
26 |
35 |
0,19 |
| #19 |
72 |
55 |
29 |
11 |
21 |
42 |
29 |
39 |
0,24 |
| #22 |
82 |
62 |
32 |
13 |
24 |
49 |
35 |
42 |
0,36 |
| #26 |
100 |
66 |
34 |
13 |
27 |
52 |
36 |
50 |
0,44 |
| #30 |
105 |
73 |
38 |
15 |
32 |
62 |
43 |
51 |
0,60 |
| #34 |
117 |
81 |
39 |
15 |
37 |
67 |
49 |
54 |
0,78 |
| #40 |
132 |
87 |
44 |
15 |
43 |
73 |
55 |
63 |
0,95 |
|
|
3. Зажим для каната HDG G450 |
Зажимы данного типа предназначены для соединения канатов между собой, а так же изготовления петель на концах канатов. Используется без ограничений, в том числе в грузоподъемных операциях.
Конструкция: штампованная колодка;
Материал: углеродистая сталь. Оцинкован.
Соответствие стандарту: US Fed Spec FF-С-450 TYPE 1 CLASS 1
|
|
|
| Маркировка |
A |
B |
C |
D |
E |
F |
G |
H |
Масса
1 шт./кг |
| дюйм |
мм |
мм |
| 1/8 " |
4 |
24 |
24 |
20 |
6 |
N/B |
N/B |
10 |
N/B |
0,03 |
| 3/16 " |
5 |
31 |
30 |
23 |
6 |
N/B |
N/B |
13 |
N/B |
0,05 |
| 1/4 " |
6 |
34 |
39 |
31 |
7 |
12 |
27 |
17 |
18 |
0,09 |
| 5/16 " |
8 |
45 |
43 |
33 |
8 |
14 |
32 |
18 |
23 |
0,13 |
| 3/8 " |
10 |
49 |
50 |
41 |
11 |
16 |
37 |
23 |
24 |
0,20 |
| 1/2 " |
13 |
60 |
58 |
48 |
13 |
18 |
41 |
29 |
34 |
0,35 |
| 9/16 " |
14 |
71 |
63 |
52 |
14 |
19 |
43 |
31 |
36 |
0,44 |
| 5/8 " |
16 |
74 |
64 |
52 |
14 |
21 |
47 |
34 |
37 |
0,46 |
| 3/4 " |
19 |
86 |
72 |
57 |
16 |
23 |
51 |
36 |
40 |
0,66 |
| 7/8 " |
22 |
99 |
81 |
62 |
19 |
27 |
62 |
40 |
44 |
0,95 |
| 1 " |
26 |
108 |
89 |
67 |
19 |
31 |
66 |
45 |
47 |
1,13 |
| 1 1/8 " |
30 |
118 |
90 |
71 |
19 |
33 |
68 |
48 |
54 |
1,24 |
| 1 1/4 " |
32 |
130 |
105 |
80 |
22 |
39 |
80 |
55 |
54 |
1,92 |
| 1 3/8 " |
36 |
140 |
107 |
80 |
22 |
40 |
80 |
59 |
66 |
2,10 |
| 1 1/2 " |
38 |
148 |
113 |
87 |
22 |
43 |
85 |
62 |
70 |
2,43 |
| 1 5/8 " |
42 |
160 |
120 |
92 |
25 |
48 |
94 |
68 |
78 |
3,20 |
| 1 3/4 " |
45 |
175 |
134 |
97 |
29 |
54 |
106 |
75 |
80 |
4,00 |
| 2 " |
50 |
196 |
149 |
113 |
32 |
57 |
112 |
77 |
85 |
5,60 |
|
|
4. Зажим для канатов типа Duplex |
Зажим типа Duplex применяется для закрепления тросов малых диаметров между собой, а так же изготовления петель на концах этих канатов. Основное применение – бытовые и хозяйственные работы, где исключаются значительные силовые нагрузки на общую конструкцию. Представлен в диапазоне: 2,0 – 10,0 мм. Размер зажимов соответствует диаметрам зажимаемых канатов. Доступны к заказу от 1 шт.
Материал: штампованная сталь. Оцинкован.
|
| Тип |
Диаметр каната, мм |
D |
B |
L |
Вес 1 шт./кг |
| мм |
| #2 |
2,0 |
М4 |
7,5 |
30 |
0,01 |
| #3 |
3,0 |
М4 |
10 |
35 |
0,014 |
| #4 |
4,0 |
М5 |
11 |
40 |
0,024 |
| #5 |
5,0 |
М6 |
12 |
50 |
0,033 |
| #6 |
6,0 |
М6 |
13 |
60 |
0,055 |
| #8 |
8,0 |
М8 |
20 |
76 |
0,10 |
| #10 |
10,0 |
М10 |
24 |
88 |
0,16 |
|

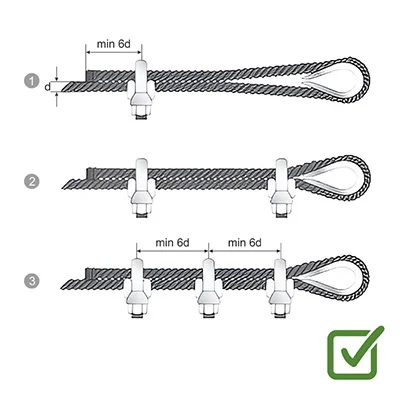

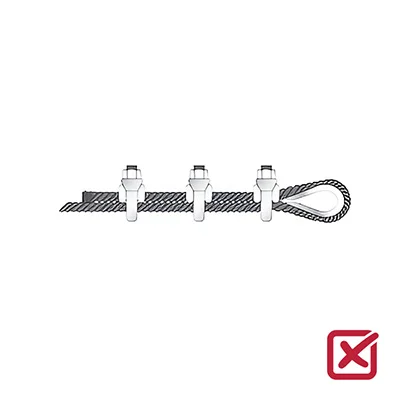

Последовательность установки зажимов
|
