Захваты для круглых заготовок
Компания "СКИФ ИНВЕСТ" предлагает "под заказ" специальные клещевые захваты собственного производства для работы с грузами цилиндрической формы. В зависимости от типа накладок рабочих органов (лап захвата), устройства TAKELAG могут применяться как для подъема и перемещения бревен, та и труб больших диаметров. Накладки могут быть изготовлены из мягких материалов: алюминия или полиурентана (для подъема труб) или иметь шипы на металлической основе (для работы с кругляком). Для заказа клещевых захватов необходимо указывать тип груза, его массу, диапазон диаметров, с которыми предполагается работать.
Принцип работы клещевых захватов основан на надежном обхвате и зацеплении устройства за тело груза в момент его подъема под действием собственного веса груза. Из-за частых причин неверного определения центра масс, использование одиночного захвата в работе не рекомендуется. В целях производственной безопасности и исключения перекоса груза во время грузоподъемной операции, захваты для труб/кругляка должны использоваться попарно. Для этого применяют двухветвевой цепной/канатный строп типов 2СЦ/2СК при условии отклонения его ветвей от вертикали не более 10° либо линейную траверсу, на которую подвешивают пару захватов в строго вертикальном положении.
Захваты TAKELAG представлены в диапазоне грузоподъемностей 200 - 3000 кг и изготавливаются "под заказ" в течение 10 - 30 рабочих дней, в зависимости от загрузки нашего производства. На каждый захват предоставляется паспорт с указанием технических характеристик, гарантийного срока эксплуатации и даты испытания/изготовления продукции.
Зарегистрируйтесь для получения доступа к розничным ценам или обращайтесь к нашим экспертам за дополнительной информацией.

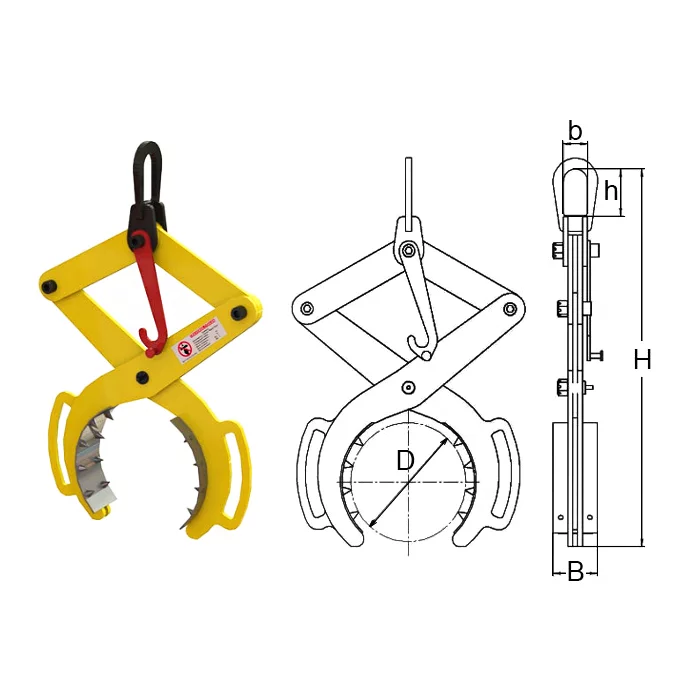

1. Захват клещевой TAKELAG для круглых заготовок (одинарный)
Одноклещевой захват для горизонтального подъема леса-кругляка, труб и других грузов цилиндрической формы. Для удобства монтажа на профиль груза, захват имеет замок-фиксатор, позволяющий удерживать его в раскрытом положении. Для организации подъема необходимо всего лишь отбросить замок-фиксатор в сторону. В целях производственной безопасности и исключения перекоса груза из-за неверно выбранного центра масс при установке захвата, данный тип устройства должен использоваться попарно.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Соответствует стандартам: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | D | H | B | h | b | Масса, кг |
|---|---|---|---|---|---|---|---|
| BGD3C3 | 0,2 | 50-150 | 470 | 100 | 90 | 50 | 15 |
| BGD3C7 | 0,3 | 70-180 | 500 | 100 | 90 | 50 | 20 |
| BGD3C1 | 0,5 | 70-200 | 530 | 100 | 90 | 50 | 30 |
| BGD3D4 | 0,8 | 80-250 | 640 | 150 | 130 | 75 | 48 |
| BGD3D6 | 1,0 | 130-320 | 780 | 150 | 130 | 75 | 64 |
| BGD3D9 | 1,2 | 150-380 | 910 | 150 | 130 | 75 | 79 |

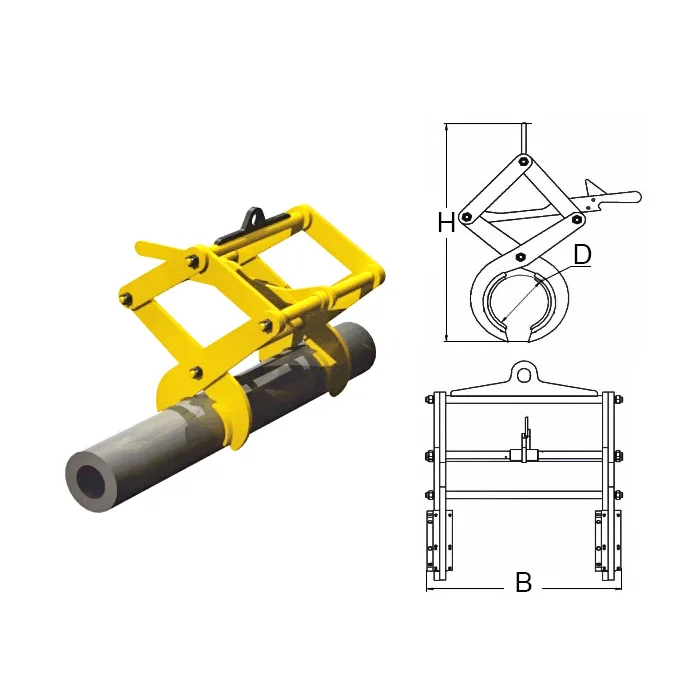

2. Захват клещевой TAKELAG для круглых заготовок (двойной)
Спаренный двухклещевой захват для горизонтального подъема леса-кругляка, труб, других грузов цилиндрической формы. Устройство может применяться как одиночно, так и парно с использованием линейной траверсы с вертикальными подвесами для подъема габаритных грузов большой длины.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Соответствует стандартам: EN 1677, ДСТУ EN 13155.
| Артикул | Г/п, т | D | H | B | Масса, кг |
|---|---|---|---|---|---|
| BGD4C3 | 0,2 | 50-100 | 300 | 350 | 30 |
| BGD4C7 | 0,3 | 60-120 | 300 | 380 | 50 |
| BGD4C1 | 0,5 | 60-150 | 500 | 500 | 60 |
| BGD4D4 | 0,8 | 80-200 | 500 | 650 | 75 |
| BGD4D6 | 1,0 | 120-250 | 700 | 750 | 90 |
| BGD4E3 | 1,6 | 150-300 | 1000 | 900 | 130 |
| BGD4E9 | 2,0 | 200-380 | 1000 | 1000 | 180 |
| BGD4F5 | 3,0 | 300-480 | 1500 | 1500 | 290 |
