Главная Захваты — Захваты горизонтального подъема

Захваты горизонтального подъема

Компания «СКИФ ИНВЕСТ» предлагает несколько видов и типоразмеров специальных захватов для горизонтального подъема балок, швеллеров, труб, листовой стали. Представленные горизонтальные захваты имеют лишь незначительные конструкционные отличия, принцип их действия одинаков и основан на самозапирании под нагрузкой. Листозахваты имеют два основных параметра: грузоподъемность и диапазон раскрытия зева в милиметрах. Захваты горизонтального подъема должны ВСЕГДА использоваться в паре, а в некоторых случаях подъема в количестве двух пар.
При расчете и выборе захватов, обязательно стоит не забывать, что под паспортным показателем грузоподъемности захвата понимается именно грузоподъемность пары захватов.

1. Захват горизонтальный с фиксатором типов DHQ / HLB

Отличительной особенностью данного типа захвата является увеличенная высота подошвы, а также наличие кнопки-фиксатора, которая позволяет заблокировать прижимной палец захвата в горизонтальном (раскрытом) состоянии. В зависимости от производителя, подошва захвата может иметь поперечные насечки для лучшего сцепления с грузом либо комплектоваться резиновой/полиуретановой рефленой накладкой. Захват работает в паре. Для зацепления груза захватами, могут быть использованы канатные стропы типов 2СК или 4СК или цепные стропы типов 2СЦ или 4СЦ. Для более быстрой и удобной строповки, мы рекомендуем дополнительно комплектовать захват такелажной скобой.
Захваты данного типа представлены следующим диапазоном грузоподъемностей при работе в паре: 1,5 тн.; 2,0 тн.; 3,2 тн.
Материал рабочих органов: высокопрочная легированная сталь. Корпус окрашен;
Соответствует стандарту: EN 1677;
Коэффициент запаса прочности пары захватов: 4:1.
Соответствует: EN 1677, ДСТУ EN 13155:2014.

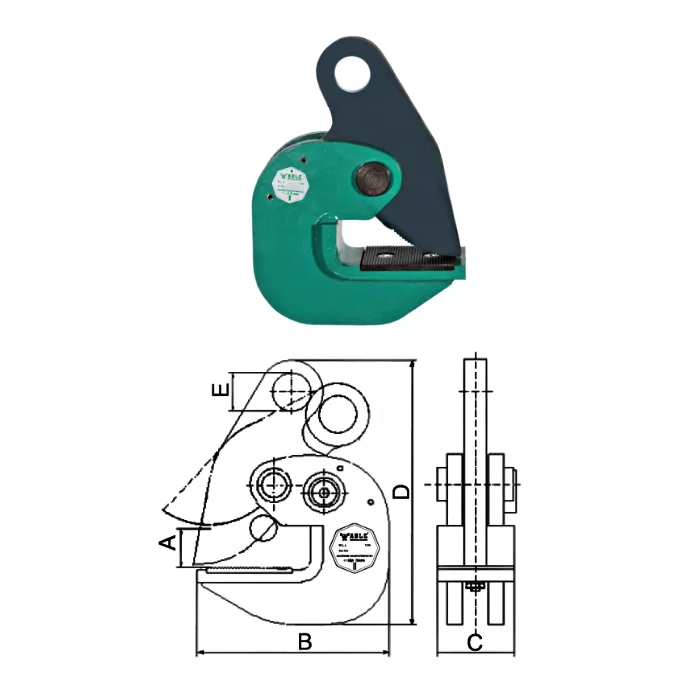

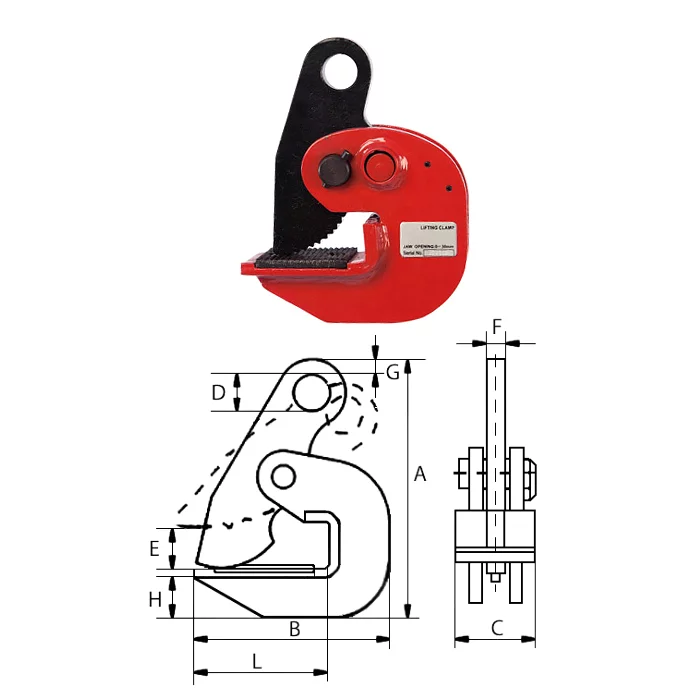

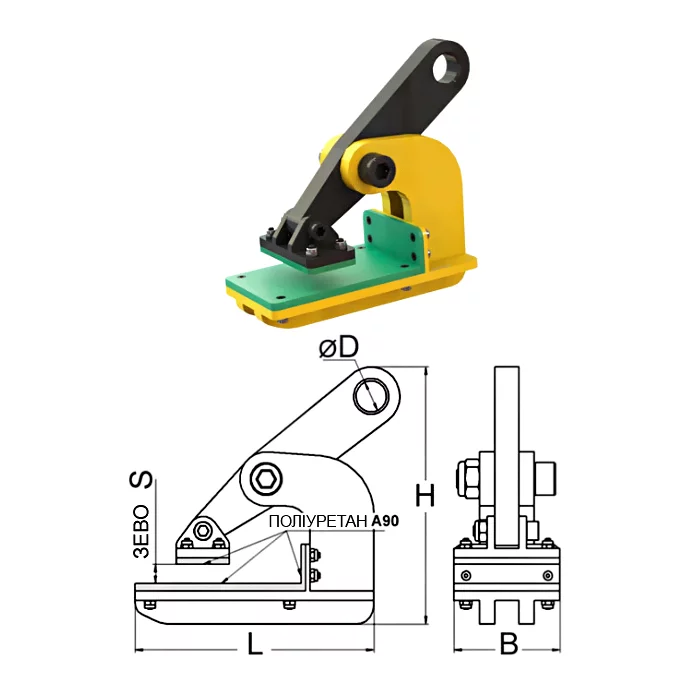

Захват горизонтальный с фиксатором типов DHQ / HLB
Грузоподъемность (одиночного захвата/пары захватов), тн Толщина листа, мм A B C D E H F G L Масса, кг
мм
(0,75) 1,5 0 – 30 205 155 65 24 30 48 16,5 14,6 86 3,9
(0,8) 1,6 0 – 30 205 160 66 25 30 49 17 17 80 4,1
(1,0) 2,0 0 – 35 245 180 71 30 40 60 19 18 98 5,1
(1,6) 3,2 0 – 40 245 185 73 29 40 59 19 17 106 6,0
(2,5) 5,0 0 – 55 260 180 75 30 60 44 20 19 100 6,85

Допустимая нагрузка
при различных углах ветви стропа:

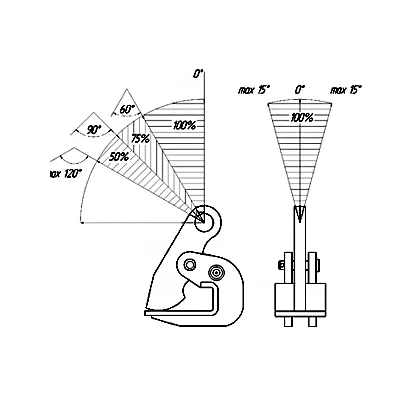

Допустимая нагрузка при различных углах ветви стропа

Варианты применения горизонтального захвата

Варианты применения горизонтального захвата

2. Захват горизонтальный типа GRP / HLC

Отличительной особенностью данного типа захвата является увеличенный зев раскрытия. Это позволяет работать захватом с грузами более широкого размерного диапазона по высоте. Захват работает в паре. Имеет одну степень свободы. Для зацепления груза захватами, могут быть использованы канатные стропы типов 2СК или 4СК или цепные стропы типов 2СЦ или 4СЦ. Для более быстрой и удобной строповки, мы рекомендуем дополнительно комплектовать захват такелажной скобой.

Захваты данного типа представлены следующим диапазоном грузоподъемностей при работе в паре: 1,5 тн.; 2,5 тн.; 5,0 тн.
Материал рабочих органов: высокопрочная легированная сталь. Корпус окрашен;
Соответствует стандарту: EN 1677;
Коэффициент запаса прочности пары захватов: 4:1.
Соответствует: EN 1677, ДСТУ EN 13155:2014.

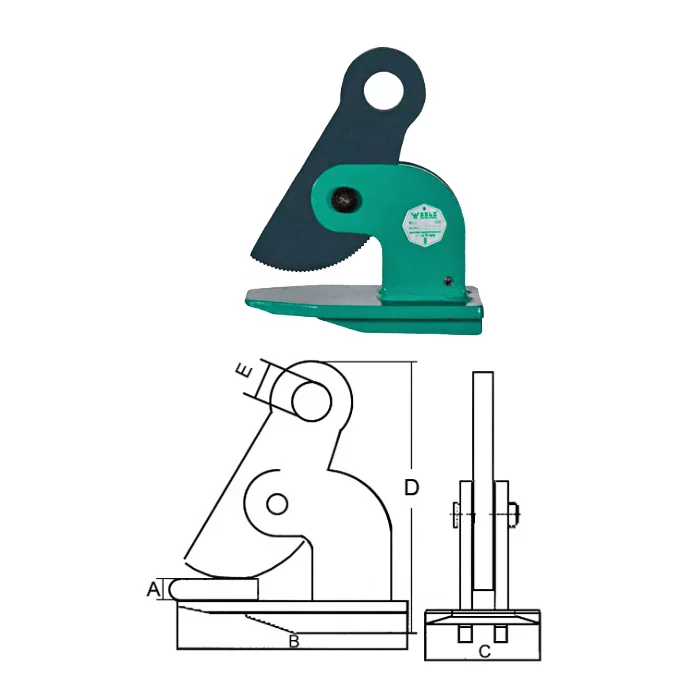

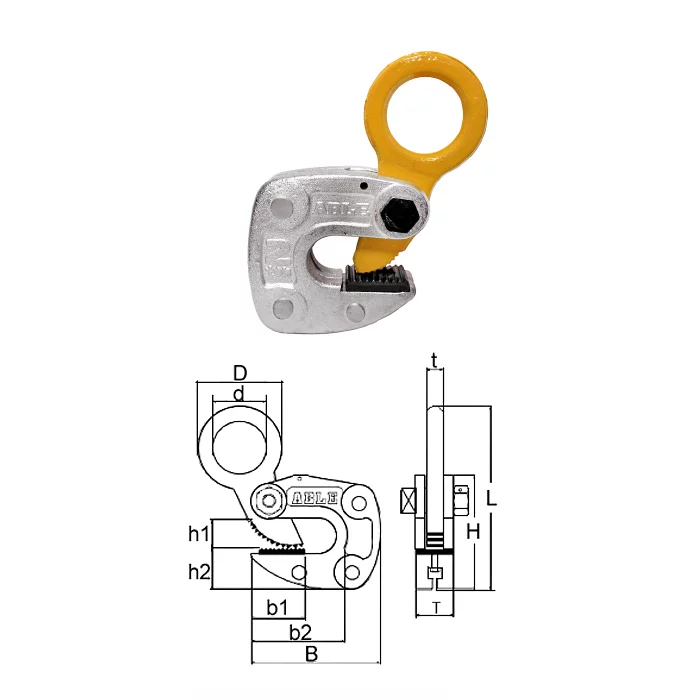

Захват горизонтальный типа GRP / HLC
Грузоподъемность
(одиночного захвата/
пары захватов), тн
Толщина листа, мм A B C D E H F G L Масса, кг
мм
(0,75) 1,5* 0 – 50 210 135 101 30 50 17 20 17 115 4,3
(1,25) 2,5 0 - 55 271 220 99 34 60 36 21 24 126 7,9
(1,5) 3,0 0 - 50 275 222 100 30 55 40 20 25 128 8,1
(2,5) 5,0 0 - 60 314 260 133 41 60 43 22 26 153 14,3
*Примечание:

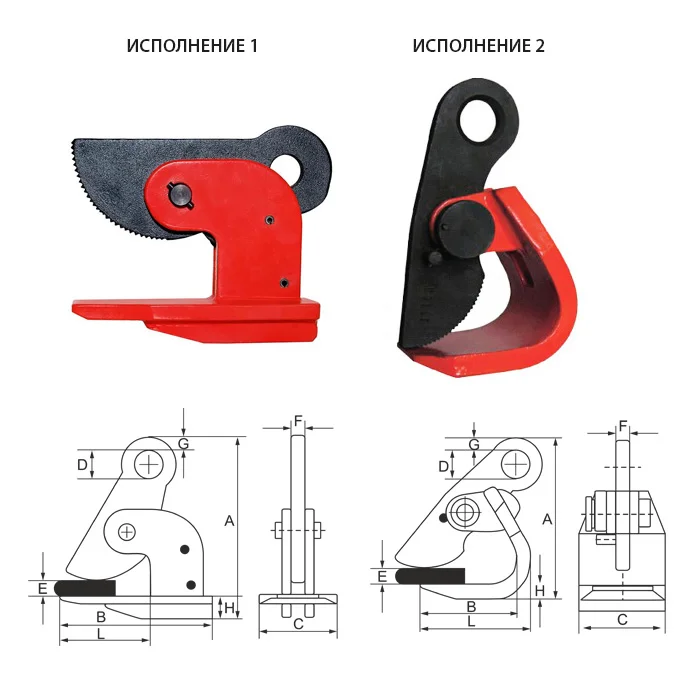

Захваты грузоподъемностью (0,75) 1,5 тн. могут поставляться в Исполнении №2

3. Захват горизонтальный для стопки листов типа PDK

Захват данного типа предназначен для работы с высокими пачками (стопками) листовой стали. Захват имеет широкую регулировку рабочей высоты раскрытия за счет переставляемого прижимного пальца. Захват работает в паре. Имеет одну степень свободы. Для зацепления груза захватами, могут быть использованы канатные стропы типов 2СК или 4СК или цепные стропы типов 2СЦ или 4СЦ. Для более быстрой и удобной строповки, мы рекомендуем дополнительно комплектовать захват такелажной скобой.

Захваты данного типа представлены следующим диапазоном грузоподъемностей при работе в паре: 3,0 тн.; 4,5 тн.; 8,0 тн.
Материал рабочих органов: высокопрочная легированная сталь. Корпус окрашен;
Соответствует стандарту: EN 1677;
Коэффициент запаса прочности пары захватов: 4:1.
Соответствует: EN 1677, ДСТУ EN 13155:2014.

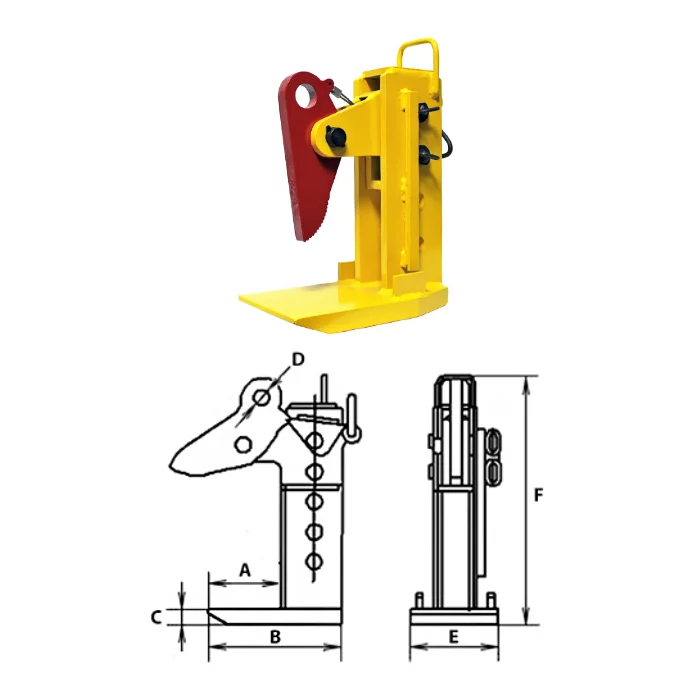

Захват горизонтальный для стопки листов типа PDK
Грузоподъемность
(одиночного захвата/пары
захватов), тн
Толщина
пачки, мм
A B C D E F Масса
1 шт., кг
мм
(1,5) 3,0 20 – 160 110 210 25 26 140 380 19,0
(2,25) 4,5 40 – 240 160 240 30 30 160 450 26,0
(4,0) 8,0 40 - 240 180 300 60 40 200 520 51,0
Примечание: В зависимости от производителя, захваты данного типа могут иметь несущественные отличия и немного не соответствовать указанному рисунку. При необходимости уточняйте размеры!

4. Захват-струбцина для двутавровых балок типа LJQ

Специальные захват-струбцины дл подъема двутавровых балок. Основное предназначение – вертикальный подвес грузоподъемных талей, однако может быть использован и в грузоподъемных операциях. Захват-струбцины имеют удобную винтовую регулировку. Надежны и просты в эксплуатации. Захваты данного типа могут работать одиночно и в паре. Не имеют степеней свободы, поэтому должны комплектоваться дополнительным такелажным элементом (звеном, скобой). Для зацепления груза захватами данного типа могут быть использованы канатные/цепные стропы типов 2СК или 2СЦ.

Захваты – струбцины представлены в диапазоне рабочих нагрузок: 1,0 – 5,0 тн.
Коэффициент запаса прочности захвата: 2:1.
Захват-струбцина для двутавровых балок типа LJQ
Модель LJQ-1 LJQ-2 LJQ-3 LJQ-5 LJQ-10
Грузоподъемность одного захвата, тн 1,0 2,0 3,0 5,0 10,0
Диапазон ширины полок, мм 75 – 230 75 - 230 80 - 320 90 – 320 90 - 320
№ балки по ГОСТ: 14 - 60 14 - 60 16 - 100 16 - 100 16 - 100
Масса, кг 3,5 4,5 9,5 11,0 16,0

Схема применения захватов для горизонтального подъема:

Схема применения захватов для горизонтального подъема
С дополнительной информацией Вы сможете ознакомиться в разделе: «FAQ»
