Ручные червячные лебедки

Ручные червячные лебедки используются для строительных, монтажных и такелажных работ с возможностью поднятия или кантования грузов в горизонтальной или вертикальной плоскости. Момент вращения на барабан передается через червячную передачу, представляющую собой кинематическую пару: винт с трапецеидальной резьбой (червяк) и зубчатое колесо. Червячные канатные лебедки компактны, имеют плавный ход и практически бесшумны в работе. Возможность самоторможения (блокировка ведомого вала при остановке ведущего) обеспечивает высокий уровень безопасности для оператора и окружающих. Бывают одно-и двух скоростные.

1. Лебедка ручная червячная «HEAVY DUTY»

Односкоростная червячная лебедка серии «HEAVY DUTY» имеет мощную конструкцию и подходит для регулярного использования в быту или на производстве. Представлена линейкой грузоподъемностей 0,25 - 1,0 тн. Лебедки червячные усиленные отдельно комплектуются стальным канатом длиной 20-35 м и диаметром 5,0 - 9,0 мм соответственно, в зависимости от грузоподъемности устройства.

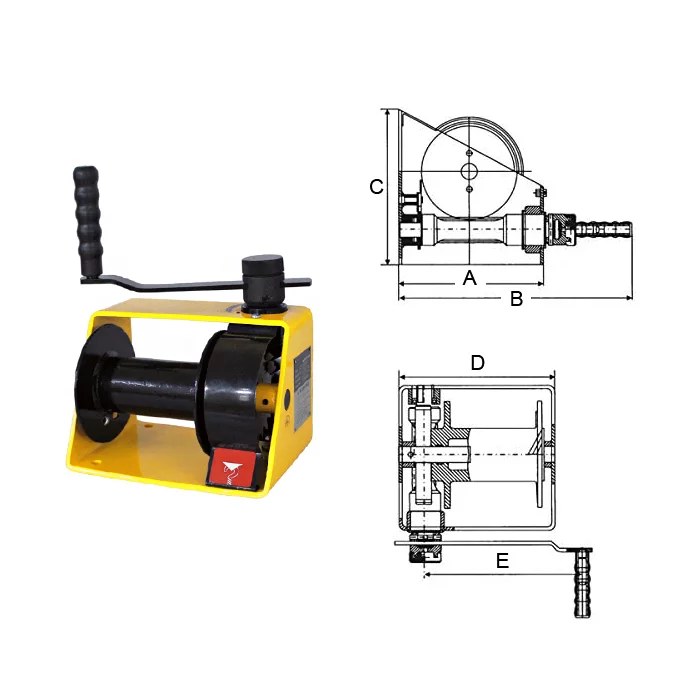

Лебедка ручная червячная
Грузоподъемность, тн A B C D E Диаметр каната, мм Длина каната, м Масса лебедки, кг
0,25 150 330 150 200 240 5,0 20 10
0,5 180 360 180 260 240 6,8 25 16
1,0 300 490 300 300 370 9,0 35 40

Ручные канатные лебедки

Ручная канатная лебедка – простейшее приспособление для перемещения, подтягивания, подъема и удержания различных грузов. Принцип действия всех ручных лебедок основан на вращении рукояти лебедки, совмещенной с наматывающим барабаном через систему ступенчатых зубчатых колес или передач. Преодолевая вращением существенно большее расстояние, но затрачивая при этом пропорционально меньше силы, лебедка позволяет поднимать или перемещать грузы, масса которых в разы превышает человеческие возможности.
Лебедки часто являются основным средством механизации на строительных площадках, транспорте, горном деле, сельском хозяйстве. Также, уже электрические лебедки являются составной частью практически всех грузоподъёмных машин, лифтов, подъемников и т.д.

2. Лебедка ручная канатная BHW

Компания «СКИФ ИНВЕСТ» предлагает ручные канатные лебедки (производство Китай) для бытового использования и мелких ремонтов в диапазоне рабочих тяговых нагрузок: 250 – 575 кг. Все лебедки укомплектовываются оцинкованным канатом диаметром 4,0 – 6,0 мм с крюком необходимой для Заказчика длины.

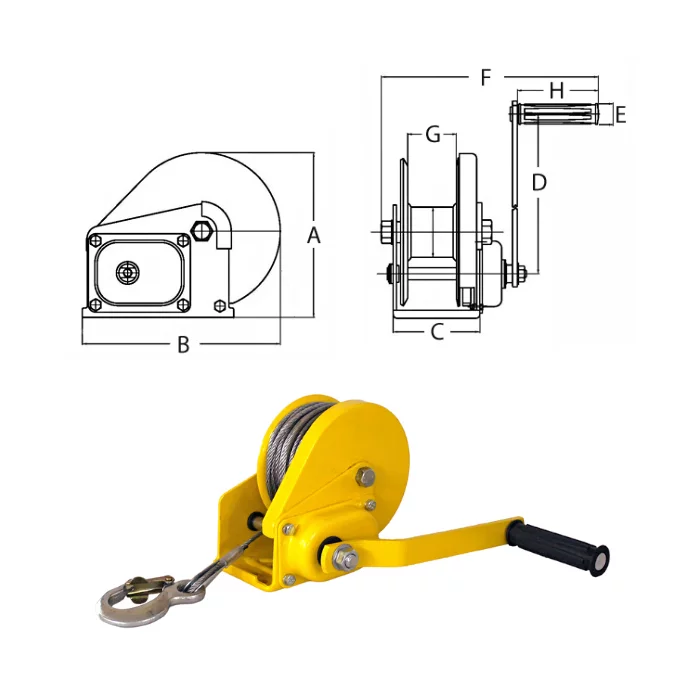

Лебедка ручная канатная
Разрушающая нагрузка, кг 500 800 1150
Грузоподъемность, кг 250 400 575
Емкость барабана, м 33 47 25
Передаточное соотношение: 4.2:1 5:1 10:1
Размеры, мм А 156 203 216
В 184 256 293
С 88 107 127
D 210 319 319
Е 27 27 27
F 272 283 305
G 51 60 63
H 109 109 109
Диаметр троса, мм Ø4 Ø5 Ø6
Длина троса в комплекте по требованию Заказчика
Масса, кг 3,7 7,7 10,1
Габаритные размеры, см 16х16х22 35х20х23 35х24х24

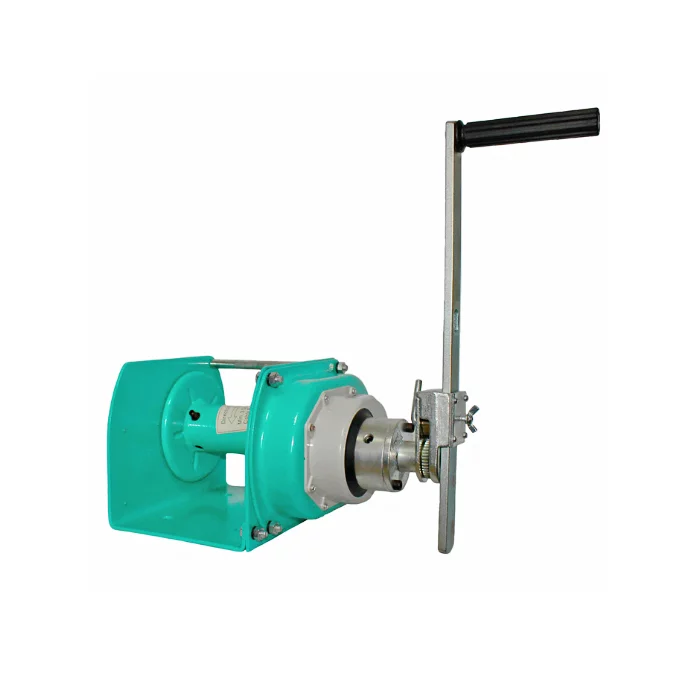

3. Лебедка ручная канатная TM Able (США) без каната

Также у нас вы сможете купить лебедку канатную американской торговой марки ABLE в диапазоне рабочих тяговых нагрузок: 0,3 – 3,0 тн. Самозапирающаяся тормозная система обеспечивает дополнительную безопасность и контроль позиционирования груза во время выполнения грузоподъемных или тяговых работ. Автоматический фрикционный тормоз обеспечивает постоянное удержание груза, срабатывающий при опускании ручки оператором. Максимальная вместимость каната на барабане составляет 40 метров, но может быть любой по требованию Заказчика.
Основным достоинством канатной лебедки ABLE является приведения ее в действия посредством возвратно-поступательных движений рукояти, что дает возможность установить и эксплуатировать устройство на полу, столах и в условиях ограниченного пространства.
Лебедка ручная канатная ABLE (США)
Грузоподъемность, тн 0,3 0,5 1,0 2,0 3,0
Диаметр барабана, мм 60,5 60,5 76,3 89,1 101,6
Длина рукоятки, мм 350
Диаметр каната, мм 6,3 6,3 8,0 9,0 12,5
Масса, кг 6,1 14,8 20,2 25,2 46,0
Для расширения функциональности лебедки ABLE компания «СКИФ ИНВЕСТ» предлагает укомплектовать устройство стальными канатами разной длины и диаметров, указанных в таблице:
Модель Конструкция и тип каната Диаметр каната, мм Емкость каната в барабане, м Разрушающая нагрузка, кг
PNW-3000 (6*19) ГОСТ 2688-80 светлый 12,0 40 7800
PNW-3000 (6*19) ГОСТ 2688-80 светлый 11,0 54 6900
PNW-3000 (6*19) ГОСТ 2688-80 светлый 9,6 65 5300
PNW-3000 (6*19) DIN3060 оцинкованный 10,0 78 4500
PNW-3000 (6*19) ГОСТ 2688-80 светлый 9,1 78 4500
PNW-2000 (6*19) ГОСТ 2688-80 светлый 9,0 40 4500
PNW-2000 (6*19) DIN3060 оцинкованный 8,0 60 3480
PNW-2000 (6*19) DIN3060 оцинкованный 6,0 107 2000
PNW-1000 (6*19) ГОСТ 2688-80 светлый 8,3 40 3480
PNW-1000 (6*19) DIN3060 оцинкованный 6,0 72 2000
PNW-1000 (6*19) DIN3060 оцинкованный 5,0 108 1360
PNW-500 (6*19) ГОСТ 2688-80 светлый 6,2 40 2100
PNW-500 (6*19) DIN3060 оцинкованный 5,0 72 1360
PNW-300 (6*19) ГОСТ 2688-80 светлый 6,2 30 2100
В подошве лебедки имеются отверстия под крепление на плоскую поверхность. Поскольку существуют множество вариантов мест крепления лебедки, крепежные болты (анкера) в комплект поставки не входят и должны быть подобраны Заказчиком отдельно в зависимости от материала и толщины поверхности.
С целью исключения излишних механических деформаций основного тягового каната лебедки во время строповки грузов, рекомендуется комплектовать лебедку отдельными дополнительными съемными стропами различных длин.

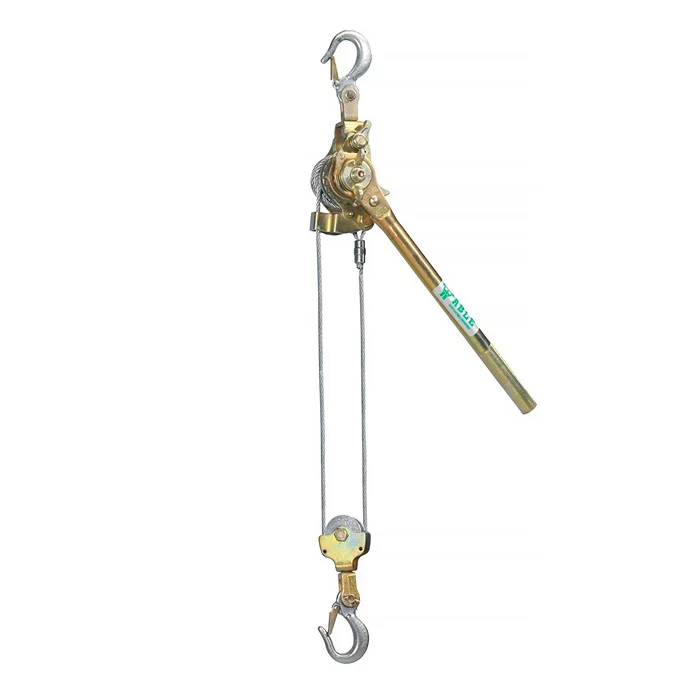

4. Лебедка канатная рычажная Able (США)

Надежный, но простой в использовании тяговый механизм, спроектированный специально для натягивания проводов ЛЭП и телефонных кабелей в полевых условиях. Рычажная лебедка Able также подходит для целого ряда строительных и монтажных работ. Лебедка оснащена автоматическим механическим тормозом и реверсом -переключателем направления движения тягового каната. Корпус механизма имеет цельную кованную конструкцию.
Канатная рычажная лебедка Able представлена моделями грузоподъемностью 1,0; 1,5 и 2,0 тн. В случае использования лебедки при условии, что угол между рабочей ветвью каната и условной вертикалью будет превышать 60°, грузоподъемность тягового механизма снижается на 20% (см. схему использования).
Лебедка канатная рычажная Able (США)
Грузоподъемность, тн 1,0 1,5 2,0
Диаметр каната, мм 5,0 6,0 6,0
Длина каната, м 2,3 2,3 2,3
Количество крюков, шт 2 2 2
Масса, кг 3,75 4,0 6,0
ABLE варианты исполнения
Для более подробного ознакомления с техническими характеристиками лебедок, принципом работы, инструкциями по безопасности и эксплуатации, гарантийными обязательствами компания «СКИФ ИНВЕСТ» предоставит по требованию ПАСПОРТ ИЗДЕЛИЯ в формате PDF.
