Захваты для барабанов
В настоящем разделе компания "СКИФ ИНВЕСТ" предлагает специальные захваты для работы с кабельными и канатными барабанами (катушками). Особая геометрическая форма барабанных катушек требует отдельного подхода в решении вопросов механизации грузоподъемных операций, связанных с перевалкой тросов, канатов, кабелей. Представленный ассортимент грузоподъемных устройств TAKELAG включает в себя захваты как вертикального, так и горизонтального подъема.
В целом, применение специальных захватов в организации производственных процессов существенно облегчает проведение грузоподъемных операций, повышает безопасность и рабочую культуру, экономит время и трудовые ресурсы.
Зарегистрируйтесь для получения доступа к розничным ценам или обращайтесь к нашим экспертам за дополнительной информацией.

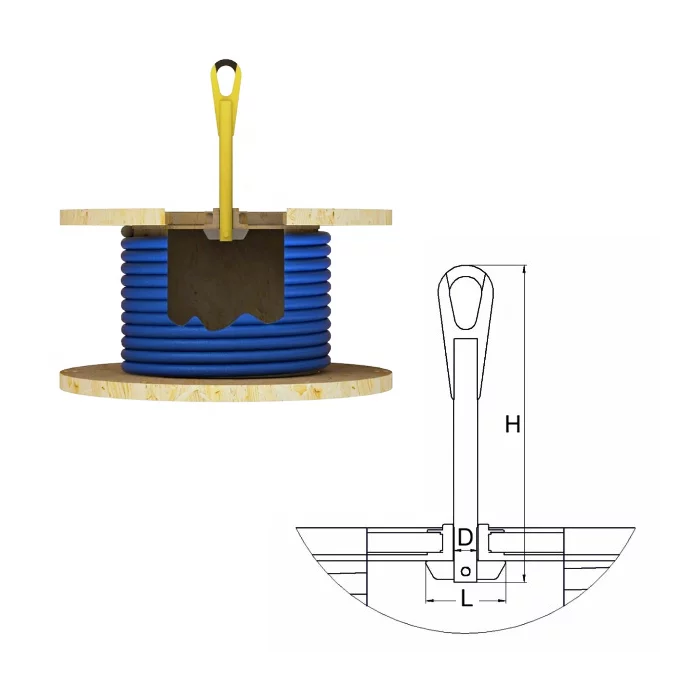

1. Захват - коромысло для барабанов TAKELAG (вертикальный, тип 1)
Одна из разновидностей захвата коромыслового типа с жесткой вертикальной штангой. Принцип работы устройства основан на выпадающем упоре, который создает надежное зацепление во внутренней полости канатного/кабельного барабана. Жесткая, целостная конструкция устройства обладает несколько большим собственным весом в сравнении с коромыслом, подвешенным на цепном стропе, однако позволяет исключить негативный фактор вращения груза вокруг своей оси во время грузоподъемной операции, что является отличительной особенностью данного типа захвата.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | Диаметр отверстия (D), мм | L | H | Масса, кг |
|---|---|---|---|---|---|
| BGA0D61 | 1 | 70 | 200 | 1000 | 8 |
| BGA0E91 | 2 | 70 | 200 | 1000 | 12 |
| BGA0F71 | 3,15 | 80 | 200 | 1000 | 17 |
| BGA0G71 | 5,3 | 100 | 220 | 1000 | 22 |
| BGA0H01 | 8 | 120 | 220 | 1000 | 30 |
| BGA0H41 | 12,5 | 120 | 250 | 1000 | 62 |

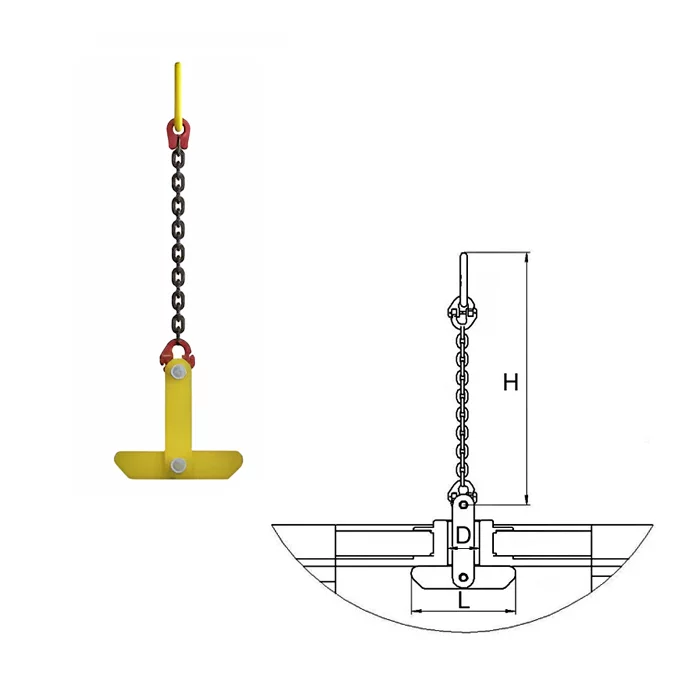

2. Захват - коромысло для барабанов TAKELAG (вертикальный, тип 2)
Самое простое и популярное устройство коромыслового типа для вертикального подъема барабанных катушек. Захват представляет собой цепной строп конструкции 1СЦ, на котором подвешена колодка, в тело которой интегрирован падающий упор (коромысло). После установки устройства в сквозное отверстие катушки, коромысло выпадает из колодки, создавая надежный горизонтальный упор во внутренней полости барабана. Освобождение захвата из зацепления происходит в обратном порядке и потребует на начальном этапе определенной сноровки стропальщика. Дополнительно, в захват может быть установлено звено-вертлюг, которое позволит безопасно проводить размотку/намотку кабелей или канатов на подвешенном барабане.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | Диаметр отверстия (D), мм | L | H | Масса, кг |
|---|---|---|---|---|---|
| BGA0D22 | 0,75 | 70 | 200 | 1000 | 3 |
| BGA0D62 | 1,0 | 70 | 200 | 1000 | 3 |
| BGA0E92 | 2 | 70 | 200 | 1000 | 4 |
| BGA0F72 | 3,15 | 80 | 200 | 1000 | 6 |
| BGA0G72 | 5,3 | 100 | 200 | 1000 | 9 |
| BGA1E12 | 1,5 (с вертлюгом) | 40/90 | 190 | 730 | 2 |
| BGA1F52 | 3 (с вертлюгом) | 50/130 | 260 | 1020 | 4,7 |
3. Захват - коромысло для барабанов TAKELAG (вертикальный, тип 1)
Одна из разновидностей захвата коромыслового типа с жесткой вертикальной штангой. Принцип работы устройства аналогичный предыдущей модели (тип 1) и основан на выпадающем упоре, который создает надежное зацепление во внутренней полости канатного/кабельного барабана. Жесткая, целостная конструкция устройства обладает несколько большим собственным весом в сравнении с коромыслом, подвешенным на цепном стропе, однако позволяет исключить негативный фактор вращения груза вокруг своей оси во время грузоподъемной операции, что является отличительной особенностью данного типа захвата.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | Диаметр отверстия (D), мм | L | H | Масса, кг |
|---|---|---|---|---|---|
| BGA0D61 | 1 | 70 | 200 | 1000 | 8 |
| BGA0E91 | 2 | 70 | 200 | 1000 | 12 |
| BGA0F71 | 3,15 | 80 | 200 | 1000 | 17 |
| BGA0G71 | 5,3 | 100 | 220 | 1000 | 22 |
| BGA0H01 | 8 | 120 | 220 | 1000 | 30 |
| BGA0H41 | 12,5 | 120 | 250 | 1000 | 62 |

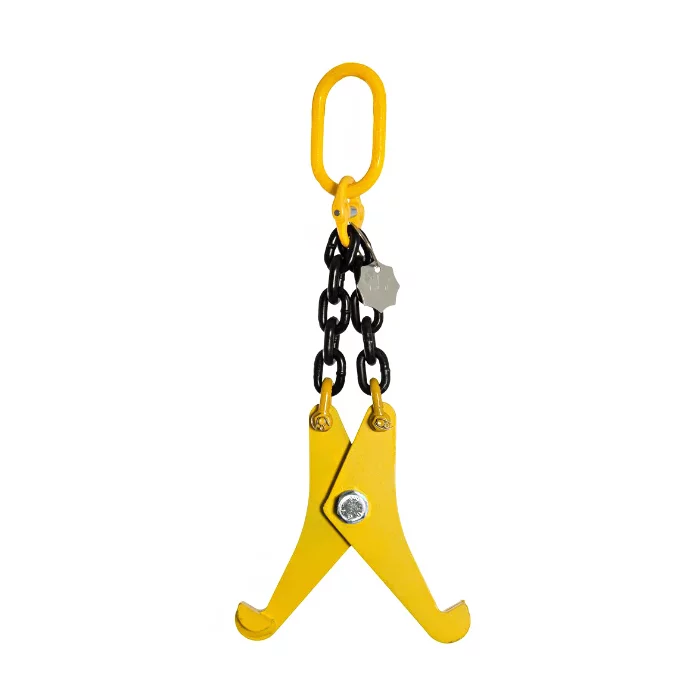

4. Захват - ножницы для барабанов TAKELAG (вертикальный)
Захват ножничного типа используется для вертикального подъема и перемещения кабельных/канатных барабанов. Рабочим органом захвата являются две пластины характерной геометрии, напоминающие ножницы, которые подвешены на коротком цепном стропе конструкции 2СЦ. После установки устройства в сквозное отверстие катушки, ножницы раздвигаются создавая своими упорами надежное зацепление во внутренней полости барабана. Дополнительно, в захват может быть установлено звено-вертлюг, которое позволит безопасно проводить размотку/намотку кабелей или канатов на подвешенном барабане.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Тип | Г/П, т | Диаметр отверстия барабана min/max, мм | Масса, кг |
|---|---|---|---|---|
| BGA2F5 | Без вертлюга | 3 | 50/130 | 9 |
| BGA3F5 | С вертлюгом | 3 | 50/130 | 10 |

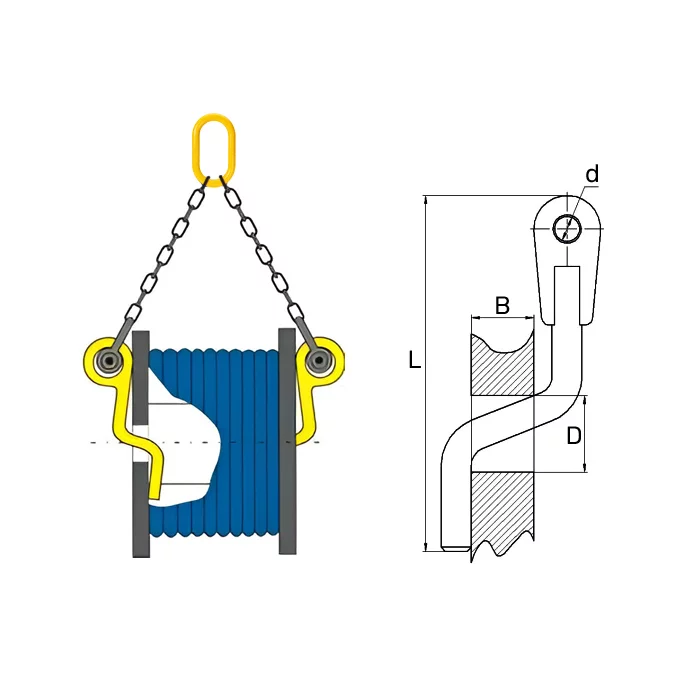

5. Захват для барабанов 2СЦ TAKELAG (горизонтальный)
Устройство для подъема канатных/кабельных барабанных катушек в горизонтальном положении. Представляет собой цепной строп конструкции 2СЦ, на ветвях которого подвешены змееподобные захваты, которые определенным способом вставляются в боковые отверстия барабана, создавая надежное зацепление и распирающий эффект во время грузоподъемной операции.
Материал изделия: легированная сталь 09Г2С. Коэффициент запаса прочности: 4:1. Стандарт: EN 1677, ДСТУ EN 13155.
| Артикул | Г/П, т | Диаметр отверстия (D), мм | L | Вmax | d | Масса, кг |
|---|---|---|---|---|---|---|
| BGA4D6 | 1 | 45 | 300 | 70 | 20 | 8 |
| BGA4E9 | 2 | 45 | 300 | 80 | 25 | 11 |
| BGA4F7 | 3,15 | 80 | 300 | 110 | 30 | 17 |
| BGA4G5 | 5 | 100 | 350 | 120 | 36 | 28 |
