Стальные канаты

Стальные канаты – основные грузонесущие элементы большинства грузоподъемных, транспортных, дорожно-строительных, и землеройных машин и механизмов. Канаты (тросы) являются одним из наиболее распространенных видов сложных метизов и широко применяются в самых различных отраслях. В настоящем разделе компания «СКИФ ИНВЕСТ» расскажет Вам все, что знает о стальных канатах.

1. Характеристики стальных канатов:

Строение канатов:
Строение канатов


Различают следующие основные объекты применения стальных канатов:
  • Промышленное и строительное подъемно-транспортное крановое оборудование (мостовые, башенные, портальные и корабельные краны);
  • Строительно-дорожные безрельсовые машины и механизмы (автокраны, экскаваторы, бульдозеры, скреперы);
  • Машины, механизмы для добычи и подъема твердых полезных ископаемых на угольных шахтах и рудниках;
  • Ручные и электрические средства малой механизации (лебедки, тельферы);
  • Лифтовое хозяйство;
  • Оборудование для бурения нефтяных, газовых и других скважин;
  • Краны химических и металлургических цехов;
  • Оборудование для заготовки леса;
  • Ручные и электрические средства малой механизации (лебедки, тельферы);
  • Подвесные канатные дороги;
  • Оснастка судов;
  • Вспомогательные приспособления в авиации и автомобилестроении;
  • Строительные конструкции зданий и сооружений (пряди и канаты для армирования железобетона);
  • Резинотехнические изделия (металлокорд для автомобильных шин и конвейерных лент);
  • Линии электропередач (витые провода из стальной проволоки);
  • Съемные грузозахватные изделия (стропы, ванты, растяжки);
  • Декоративные, а также бытовые, и хозяйственные нужды.
Размеры и диаметры стальных канатов:

Основной диапазон изготавливаемых канатов варьируется от 0,55 до 72,0 мм. Шаг изменения диаметра принятый производителями составляет 0,5 мм. По желанию заказчика возможно изготовление канатов любого диаметра в указанном диапазоне.

Материал сердечника:

Канаты могут быть изготовлены на металлическом или органическом сердечнике. В качестве металлического сердечника используется прядь или канат конструкции 7х7. Металлический сердечник изготавливается из проволоки. В качестве органического сердечника используется сердечник свитый из полипропиленовых нитей. По желанию заказчика органический сердечник может изготовляться из других материалов (пенька, джут, сизаль). Тип сердечника и материал может оговариваться в контракте.

Смазка каната:

Смазка служит для защиты канатов от коррозии при транспортировке, хранении, начальном периоде эксплуатации. В качестве смазки используются как правило следующие типы смазок: КСУ, «Торсиол - 35», «Эласкон - 20». Тем не менее, в зависимости от конкретных потребностей заказчика канаты могут быть смазаны частично или не смазаны вовсе.

По типу смазки стальные канаты различают на:
  • Сухие канаты. Смазка не наносится ни на канат ни на пряди каната;
  • Канаты без наружной смазки. Смазываются только пряди каната;
  • Смазанные канаты. Смазка наносится на пряди и канат в целом.
Без смазки, как правило, изготовляются оцинкованные канаты. Тип смазки и способ нанесения должны указываться в контракте.

Стальные канаты различают по назначению:
  • Грузолюдские канаты, которые используются в основном в лифтовых механизмах, связанных с подъемом людей. Испытания проходят 100% проволок в канате. Обозначаются в маркировке каната литерой «ГЛ».
  • Грузовые канаты, используемые во всех остальных сферах, которые не связаны напрямую с людьми. Испытания проходят не менее 25% проволок в канате. Обозначаются в маркировке каната простой литерой «Г».

Канаты различают также по направлению свивки прядей:
  • Правой (стандартной) свивки. В маркировке каната, по умолчанию, не обозначается;
  • Левой свивки. Обозначается в маркировке каната литерой «Л».

По сочетанию направлений свивки элементов каната:
  • Крестовой свивки. В маркировке каната, по умолчанию, не обозначается;
  • Односторонней свивки. Обозначается в маркировке каната литерой «О».

По наличию покрытия на поверхности проволоки, из которой изготовлен канат:
  • Светлые канаты, изготовленные из проволоки без покрытия. Обозначаются как «СВ»;
  • Оцинкованные канаты. Обозначаются как «ОЦ»..
Цинковое покрытие защищает канат от воздействия атмосферных осадков и грунтовых вод, повышает коррозионную стойкость каната в процессе эксплуатации. Срок службы оцинкованного каната в три раза выше, чем каната без цинкового покрытия. В зависимости от массы цинкового покрытия канаты изготавливаются и маркируются литерами:
  • группа «С» - для средних агрессивных условий работы;
  • группа «Ж» - для жестких агрессивных условий работы;
  • группа «ОЖ» - для особо жестких условий работы.

Маркировочные группы канатов:

Маркировочная группа каната является основной характеристикой, которая влияет на выбор каната для дальнейшей эксплуатации. Канаты изготовляются следующих маркировочных групп: 1570, 1670, 1770, 1960 Н/мм2.

Также стоит отметить, что при производстве канатов осуществляется специальная технологическая предварительная деформация (отпуск, рихтовка). Это обеспечивает ряд дополнительных преимуществ: свободные концы каната не раскручиваются, концы оборванных проволок в канате не «ершатся», канат не образует петель, при обрезке не возникает вращение каната вокруг своей оси и т.д. Предварительно деформированные канаты обозначаются в маркировке литерой «Н».

2. Примеры условных обозначений канатов:

Примеры условных обозначений канатов

Примеры:

Канат 12-ГЛ-В-Л-О-Н-1770 ГОСТ 2688-80
Канат диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, маркировочной группы 1770 Н/мм2 (180 кгс/мм2)

Канат 18-Г-В-ОЖ-Н-Р-1770 ГОСТ 7668-80
Канат диаметром 18,0 мм, грузового назначения, оцинкованный по группе ОЖ, марки В, правой крестовой свивки, нераскручивающийся, рихтованный, маркировочной группы 1770 Н/мм2 (160 кгс/мм2)

Канат 7,8-ГЛ-В-Н-Р-1570 ГОСТ 3077-80 Канат диаметром 7,8 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, рихтованный, маркировочной группы 1570 Н/мм2 (160 кгс/мм2)

3. Основы работы с канатами:

Основы работы с канатами
Поскольку канаты являются изделиями, изготовленными способом свивки и кручения, важным требованием при работе и монтаже каната является предохранение его от раскручивания либо скручивания в «восьмерку». Для этого необходимо:
  • - выставить барабан с канатом на размоточном устройстве таким образом, чтобы ось барабана находилась в горизонтальном положении;
  • - наматываемый конец каната должен сходить снизу или сверху барабана, который в процессе смотки каната должен подтормаживаться;
  • - расстояние между барабанами должно быть не менее 300 диаметров каната. В процессе монтажа канат должен претерпевать минимальное количество перегибов, особенно знакопеременных.
Определение диаметра каната
Для определения диаметра каната необходим штангенциркуль. Замеры выполняют в двух поперечных сечениях, расстояние между которыми не менее 1 м. В каждой точке диаметр замеряют в двух взаимно перпендикулярных плоскостях. Для нового каната среднее арифметическое значение этих замеров должно быть внутри поля допусков, указанных для номинального диаметра.
Обрезка каната
Концы канатов возле будущего места отреза должны быть прочно обвязаны мягкой проволокой. Для канатов диаметром до 14,5 мм включительно, конец каната может быть заварен вместо обвязки.

4. Конструкции и назначения канатов:

Наименование канатов Стандарт Конструкция Диапазон
диаметров, мм
Канаты одинарной свивки
типа ЛК-0
1х7(1+6)
ГОСТ 3062-80
DIN 3052
Канат ГОСТ 3062-80 DIN 3052 0,55 - 11,5

Назначение: Канаты бензельные, расчалочные и поддерживающие. Кабель-канаты.
Канат одинарной свивки
типа ТК
1х19(1+6+12)
ГОСТ 3063-80
DIN 3053
Канат ГОСТ 3063-80 DIN 3053 1,0 - 19,0

Назначение: Подвески, растяжки, кабель - канаты, автомобилестроение. Канат используется как грозозащитный трос, тросовый молниеотвод, заземлённый провод в воздушных линиях электропередач, служащий для защиты токопроводящих проводов от прямых ударов молнии.
Канат двойной свивки
типа ЛК-0
6х7(1+6)+ОС
ГОСТ 3069-80
DIN 3055 (1)
Канат ГОСТ 3069-80 DIN 3055 (1) 2,2 - 29,0

Назначение: Для комплектации талей, подвесы, такелажные работы, буксировка авто.
Канат двойной свивки
типа ЛК-0
6x7(l+6)+1x7(1+6)
ГОСТ 3066-80
DIN 3055 (2)
Канат ГОСТ 3066-80 DIN 3055 (2) 1,9 - 28,5

Назначение: Подвески, растяжки, такелажные работы, буксировка автомобилей.

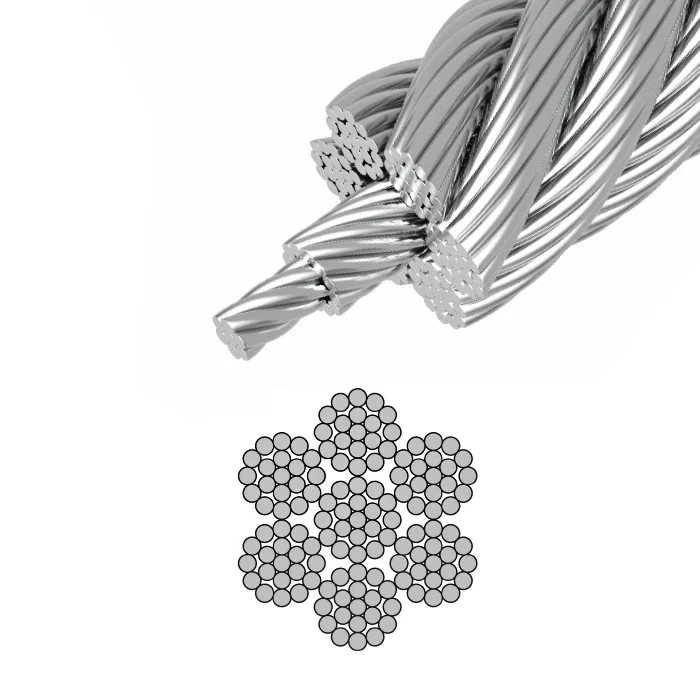

Канат стальной
типа ТК
6х19+1х19
ГОСТ 3067-74
DIN 3060 (2)
Канат ГОСТ 3067-74 DIN 3060 (2) 3,1 - 18,5

Назначение: Тяговые канаты для для подъемно-транспортных машин. Подвесы, растяжки.
Канат стальной авиационный
6х7+1х7
ГОСТ 2172-80 Канат ГОСТ 2172-80 1,6 - 9,5

Назначение: Для систем управления самолетов

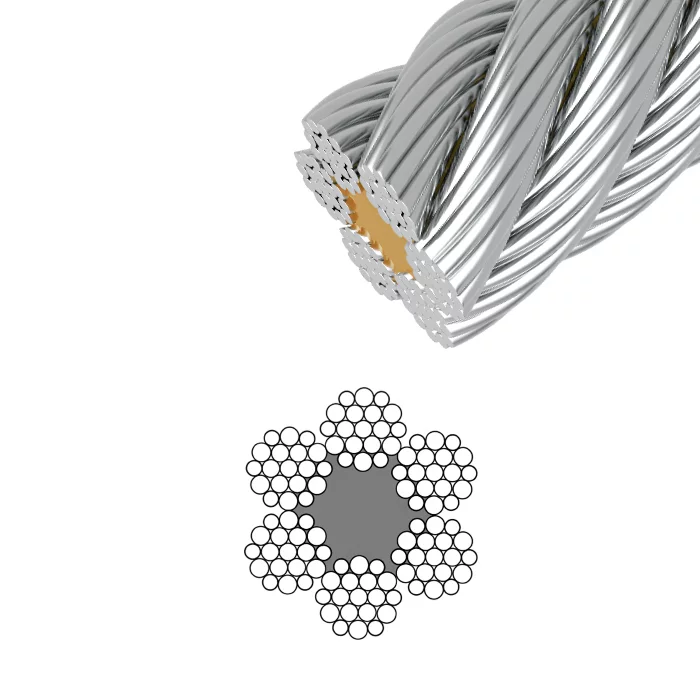

Канат типа ТК
6х19(1+6+12)+ОС
ГОСТ 3070-74 DIN 3060 (1) Канат ГОСТ 3070-74 DIN 3060 (1) 3,3 - 13,0

Назначение: Для подъемно-транспортных машин. Используются в качестве подъемных канатов на лифтах и судах, в качестве тормозных канатов на шахтных подъемных установках.
В грузолюдском исполнении применяются в лифтовом хозяйстве: ∅7,8; ∅10,5; ∅12,0 мм.

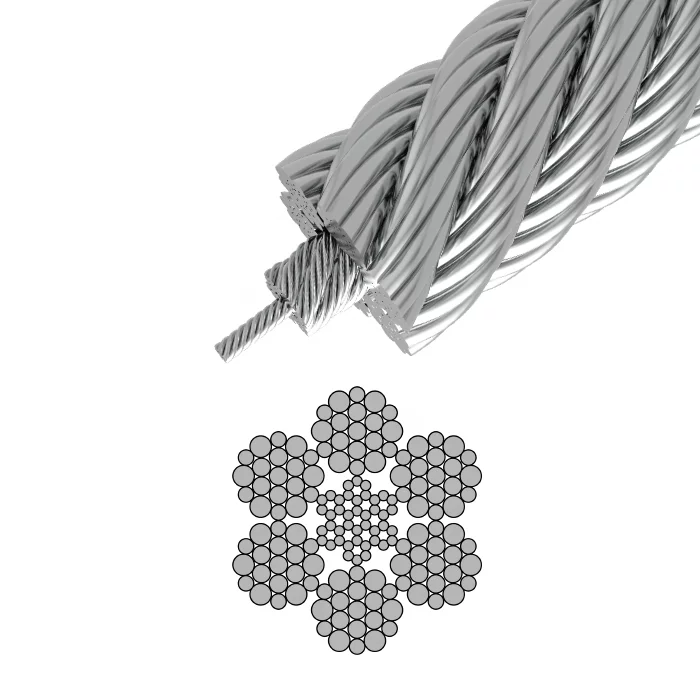

Канат двойной свивки
типа ЛК-0
6х19(1+9+9)+7х7(1+6)
ГОСТ 3081-80
DIN 3058 (2)
ISO 2408
Канат ГОСТ 3081-80 DIN 3058 (2) ISO 2408 6,0 - 45,5

Назначение: Для подъемно-транспортных машин, скреперов, подъемников.

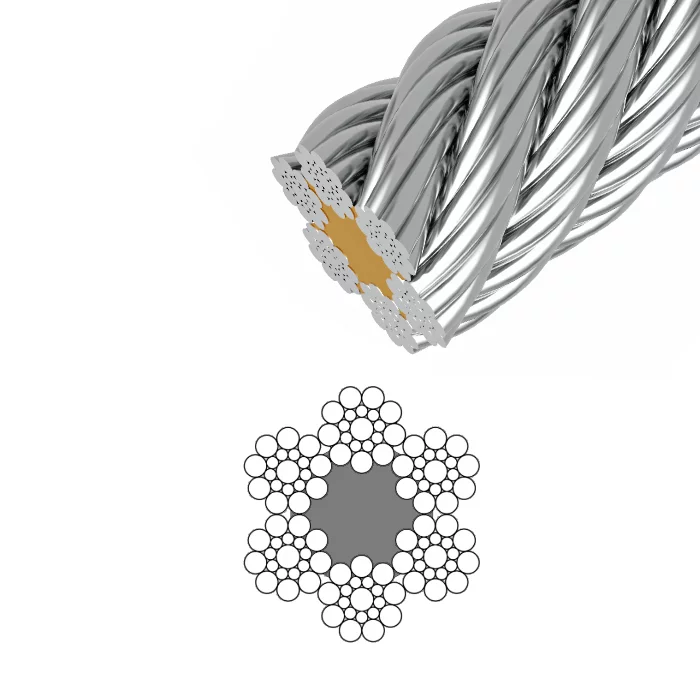

Канат двойной свивки
типа ЛК-Р
6х19(1+6+6/6)+ОС
ГОСТ 2688-80
DIN 3059 (1)
Канат ГОСТ 2688-80 DIN 3059 (1) 3,8 - 56,0

Назначение: Канаты для подъемно-транспортных машин. Предназначены и комплектуются для барабанных лебедок, кранов и талей, подъемных устройств шахтных установок, тельферов, судовых кранов, для оснастки трапов, землеройных и горных машин, мостовых кранов, для машин бурения, для гидравлических лифтов, экскаваторов, подвесных дорог и кабель-кранов, для скиповых подъемников доменных печей, металлургических кранов и стоячего такелажа.
Канат двойной свивки
типа ЛК-3
6х25(1+6/6+12)+ОС
ГОСТ 7665-80
DIN 3057 (1)
ISO 2408
Канат ГОСТ 7665-80 DIN 3057 (1) ISO 2408 9,7 - 48,5

Назначение: Крановые канаты для подъемно-транспортных машин.
Канат двойной свивки
типа ЛК-3
6х25(1+6/6+12)+7х7(1+6)
ГОСТ 7667-80
DIN 3057 (2)
ISO 2408
Канат ГОСТ 7667-80 DIN 3057 (2) ISO 2408 9,5 - 47,0

Назначение: Канаты используют для вертикального подъема на металлургических кранах, для скиповых подъемников доменных печей. Несущие канаты и ванты для мостов. Применяются в качестве тяговых канатов в талях и других грузоподъемных механизмах.

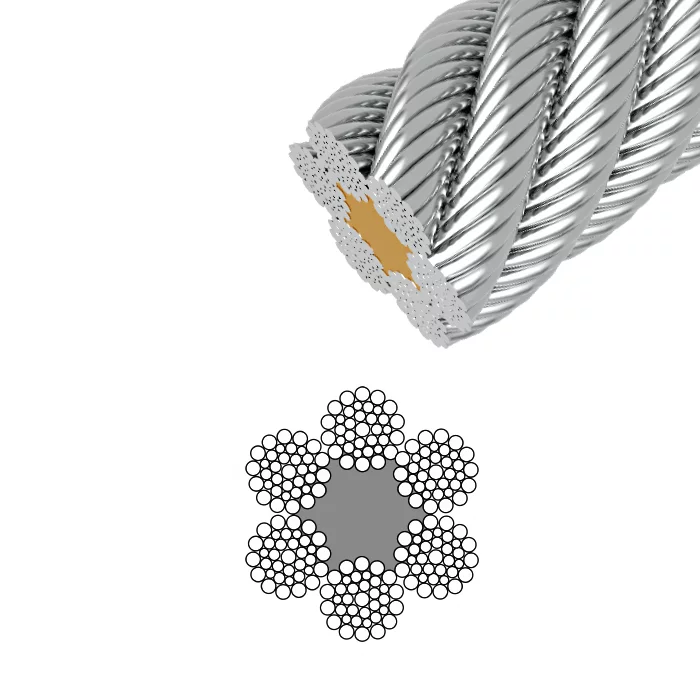

Канат двойной свивки
типа ЛК-РО
6х36(1+7+7/7+14)+ОС
ГОСТ 7668-80
DIN 3064 (1)
ISO 2408
Канат ГОСТ 7668-80 DIN 3064 (1) ISO 2408 8,1 - 65,0

Назначение: Канаты универсального назначения. Используются для портальных кранов, судовых кранов, мостовых кранов, автокранов, башенных кранов, лебедок, изготовления стропов. Также применяется для шахтных установок, талей, для экскаваторов, для скиповых подъемников доменных печей, для металлургических кранов, для вагоноопрокидывателей, для судовых грузоподъемных устройств. Данные канаты отличаются сравнительно большим числом проволок в прядках и поэтому обладают повышенной гибкостью. Наличие в наружном слое относительно толстых проволок дает возможность успешно применять их в условиях трения, износа и агрессивных сред. Производство канатов стальных может быть в оцинкованном варианте.

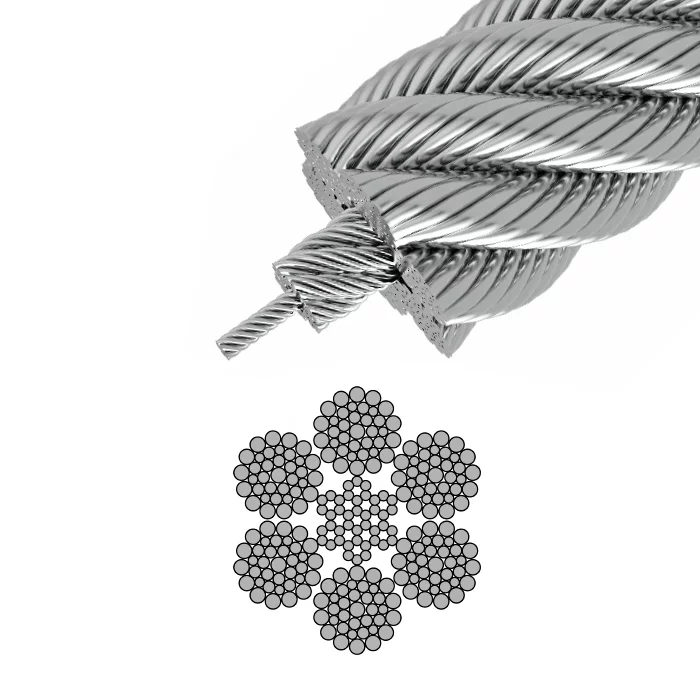

Канат двойной свивки
типа ЛК-РО
6х36 (1+7+7/7+14)+7х7(1+6)
ГОСТ 7669-80
DIN 3064 (2)
ISO 2408
Канат ГОСТ 7669-80 DIN 3064 (2) ISO 2408 8,6 - 64,0

Назначение: Канаты для металлургических кранов, землеройных и горных машин, экскаваторов, шахтных установок.
Канат двойной свивки
типа ЛК-Р
6х19(1+6+6/6)+7х7
ГОСТ 14954-80
DIN 3059 (2)
Канат ГОСТ 14954-80 DIN 3059 (2) 6,7 - 55,0

Назначение: Канаты для подъемных машин и судовых подъемных установок.
Канаты стальные талевые для
эксплуатационного и глубокого
разведочного бурения
6х31+ОС
ГОСТ 16853-02-88 Канат ГОСТ 16853-02-88 25,0 - 38,0

Назначение: Канаты буровых установок по добыче нефти и газа.

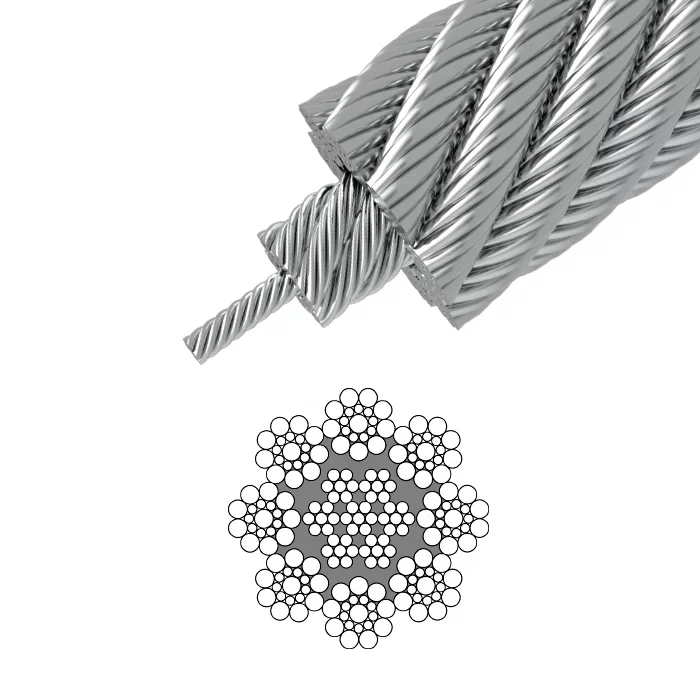

Канат двойной свивки
многопрядный, малокрутящийся
типа ЛК-Р
18х19(1+6+6/6)+ОС
ГОСТ 3088-80 Канат ГОСТ 3088-80 18,5 - 59,5

Назначение: Шахтные и уравновешивающие канаты.
Канат двойной свивки
многопрядный, малокрутящийся
типа ЛК-Р
12х7(1+6)+6х19(1+6+6/6)+ОС
ГОСТ 16828-81 Канат ГОСТ 16828-81 20,0 - 40,0

Назначение: Канаты для оборудования по проходке шахтных стволов, подъемных кранов.
Канаты стальные подъемные,
закрытой конструкции
ГОСТ 10506-76 Канат ГОСТ 10506-76 20,0 - 38,0

Назначение: Подъемные канаты для угольной промышленности. Благодаря закрытой конструкции обладают повышенной стойкостью с трению и износу.
