Монтажные точки крепления
Представленные в данном разделе резьбовые точки крепления используются для монтажа станочного и промышленного оборудования, различных металлоконструкций небольших масс путем их ввинчивания в тело поднимаемого объекта или накручивания в специально предусмотренные для этого стационарные резьбовые соединения.
Положительным отличием монтажных точек крепление от грузоподъемных, является наличие защитного оцинкованного покрытия толщиной 6-8 мкм, что повышает антикоррозионные свойства такелажных элементов. Монтажные рым-болты и рым-гайки не предназначены для постоянных грузоподъемных операций. Монтажные точки крепления, в первую очередь, используются для подъема небольших по массе, малоценных грузов, где применение дорогостоящих грузовых точек крепления класса G80 экономически нецелесообразно.
Компания «СКИФ ИНВЕСТ» предлагает к реализации монтажные точки крепления в виде рым – болтов DIN 580, рым – гаек DIN 582 в диапазоне резьбовых соединений М6 – М36, грузоподъемностью до 5,0 тонн. Доступны к заказу от 1 шт.

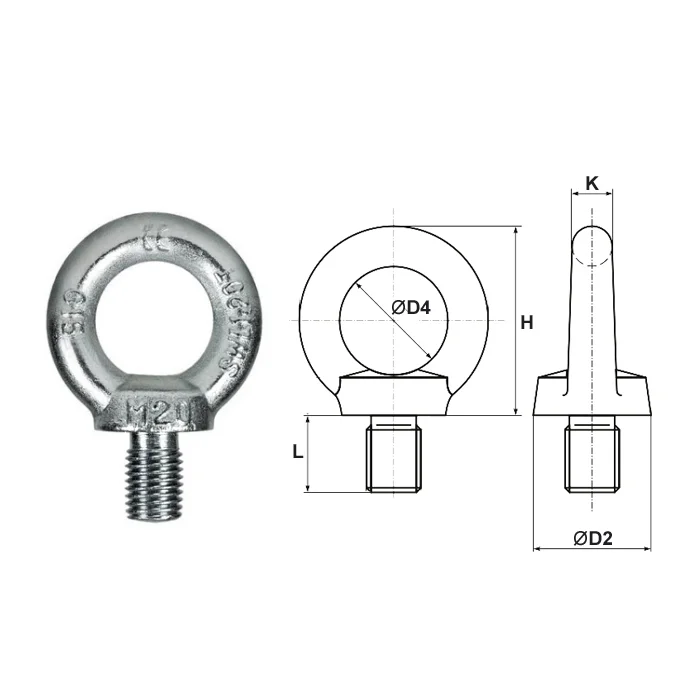

Рым-болт DIN580 (аналог ГОСТ 4751-73) – это такелажное изделие, состоящее из цилиндрического стержня с метрической резьбой и проушины под строповку. Рым-болты по стандарту DIN580 предназначены исключительно для выполнения монтажных работ и не рассчитаны на постоянные или динамические нагрузки. Благодаря оцинкованной поверхности (защитный слой 6-8 мкм), данные точки крепления устойчивы к повышенной влажности и агрессивной среде.
Коэффициент запаса прочности: 6:1
Материал: низкоуглеродистая сталь С15. Поверхность оцинкована.
Соответствие стандарту: DIN 580.
Тип
резьбы,
D1 |
Г/п |
Шаг
резьбы |
Ø D2 |
Ø D3 |
Ø D4 |
L |
E |
F |
K |
H |
Масса,
1 шт |
| тн |
мм |
кг |
| М6 |
0,07 |
1,00 |
20 |
36 |
20 |
13 |
7 |
3,0 |
7,8 |
37 |
0,05 |
| М8 |
0,14 |
1,25 |
20 |
36 |
19 |
13 |
6 |
3,0 |
8,0 |
37 |
0,06 |
| М10 |
0,23 |
1,50 |
25 |
45 |
24 |
18 |
8 |
4,0 |
11,0 |
46 |
0,10 |
| М12 |
0,34 |
1,75 |
30 |
54 |
29 |
19 |
9 |
4,0 |
11,0 |
54 |
0,18 |
| М14 |
0,49 |
2,00 |
33 |
54 |
29 |
20 |
11 |
4,5 |
12,0 |
55 |
0,27 |
| М16 |
0,70 |
2,00 |
34 |
63 |
35 |
26 |
12 |
5,0 |
14,0 |
64 |
0,28 |
| М18 |
1,00 |
2,50 |
37 |
67 |
37 |
27 |
13 |
5,0 |
15,0 |
71 |
0,43 |
| М20 |
1,20 |
2,50 |
39 |
71 |
38 |
29 |
14 |
6,5 |
16,0 |
72 |
0,54 |
| М22 |
1,50 |
2,50 |
44 |
80 |
45 |
34 |
17 |
5,5 |
17,0 |
91 |
0,81 |
| М24 |
1,80 |
3,00 |
50 |
89 |
48 |
36 |
17 |
7,0 |
20,0 |
91 |
0,84 |
| М27 |
2,50 |
3,00 |
55 |
95 |
53 |
40 |
20 |
7,0 |
21,0 |
101 |
1,22 |
| М30 |
3,60 |
3,50 |
65 |
108 |
59 |
46 |
23 |
9,0 |
24,0 |
110 |
1,59 |
| М36 |
5,10 |
4,00 |
75 |
125 |
69 |
56 |
28 |
10,0 |
28,0 |
130 |
2,65 |

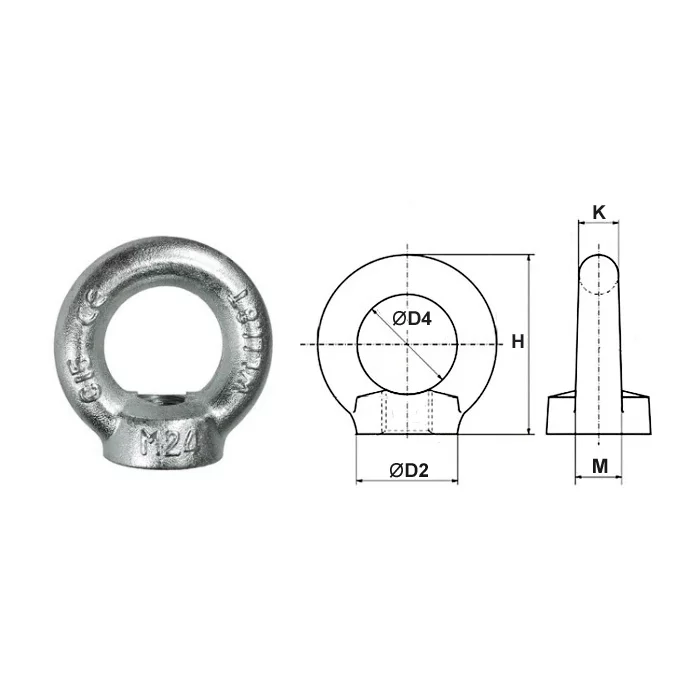

Рым-гайка (гайка с кольцом) по DIN582 – это такелажный элемент, состоящий из монтажного кольца и круглой площадки с внутренней метрической правосторонней резьбой определенного диаметра. Размер рым-гайки соответствует внутреннему диаметру резьбы. Гайка с кольцом покрыта белым цинком, поэтому отличается антикоррозийными свойствами. Изделие используется для проведения монтажных, строительных и такелажных работ, формирования растяжек и кратковременного подъема грузов. Способ монтажа: установка рым-гаек осуществляется посредством навинчивания изделия на резьбовое соединение рым-болтов, шпилек или обычных болтов.
Коэффициент запаса прочности: 6:1
Материал: низкоуглеродистая сталь С15. Поверхность оцинкована.
Соответствие стандарту: DIN 582.
Тип
резьбы,
D1 |
Г/п |
Шаг
резьбы |
Ø D2 |
ØD3 |
ØD4 |
H |
E |
M |
K |
Масса,
1 шт |
| тн |
мм |
кг |
| М8 |
0,14 |
1,25 |
20 |
36 |
19 |
37 |
9,0 |
10,0 |
9,0 |
0,05 |
| М10 |
0,23 |
1,50 |
25 |
45 |
24 |
45 |
9,0 |
12,0 |
10,00 |
0,09 |
| М12 |
0,34 |
1,75 |
30 |
54 |
29 |
54 |
12,0 |
13,0 |
12,0 |
0,14 |
| М14 |
0,49 |
2,00 |
30 |
54 |
29 |
54 |
12,0 |
14,0 |
12,0 |
0,145 |
| М16 |
0,70 |
2,00 |
36 |
63 |
34 |
62 |
13,0 |
16,0 |
14,0 |
0,23 |
| М20 |
1,20 |
2,50 |
40 |
72 |
39 |
70 |
16,0 |
18,0 |
16,0 |
0,34 |
| М24 |
1,80 |
3,00 |
51 |
89 |
46 |
90 |
21,0 |
24,0 |
20,0 |
0,75 |
