Блоки вантажопідйомні

Вантажопідйомні блоки застосовуються в якості відвідних або підвісних допоміжних пристроїв, а також для складання поліспастів з метою збільшення вантажопідйомності і / або зниження тягових зусиль основного вантажопідіймального механізму. Використання вантажних і монтажних блоків можна зустріти на будівельних майданчиках, виробництві, при різних монтажних і такелажних роботах. Як несучі тягових матеріалів в блоках можуть застосовуватися сталеві або синтетичні канати, шнури, мотузки.
Конструктивно блоки вантажопідйомні підрозділяються:
  • за кількістю роликів: блоки однороликові, блоки двороликові і т.д.
  • по підвісному елементу: з гаком, ланкою, віссю;
  • по конструкції щік блоку: з нерухомою або відкидною щокою;
 В даному розділі компанія «СКІФ ІНВЕСТ» представляє широкий асортимент однороликових/двороликових, відкритих та закритого типу, звичайні та посилені (heavy duty) блоки для виконання самого широкого спектру вантажопідйомних та такелажних робіт. Доступні до замовлення від 1 шт.

1. Блок однороликовий з гаком/ланкою

Наймасовіша і найпоширеніша на ринку модель вантажопідйомного блоку за доступною ціною. Вантажопідйомні блоки даної конструкції відрізняються підвісним елементом, в якості якого виступає гак або ланка. Використовуються як відвідні або підвісні допоміжні пристрої, а також при складанні поліспастів для можливості збільшення вантажопідйомності або зниження тягових зусиль головного вантажопідйомного механізму (талі, лебідки, кран-балки і т.д.). Вантажопідйомні однороликові блоки застосовуються на будівельних майданчиках, виробництві, при монтажі і демонтажі різних конструкцій і вантажопідйомних операціях. В якості несучих елементів використовуються сталеві або текстильні канати, шнури, мотузки.
Представлені в діапазоні вантажопідйомностей: 0,5 - 10,0 тн;
Коефіцієнт запасу міцності: 4:1;
Матеріал: Рядова сталь. Пофарбовані;
Область застосування не обмежена.
Відповідають стандарту DIN 15020.

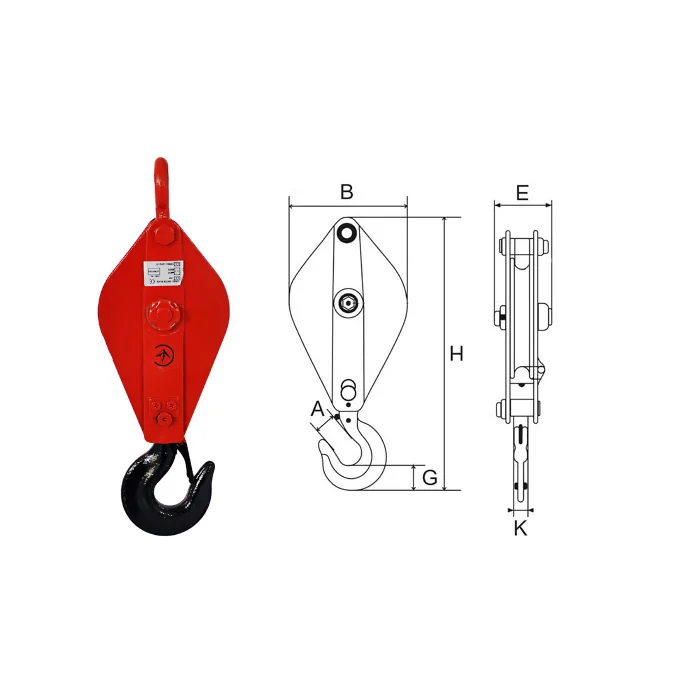

Блок однороликовый с крюком

В/п, тн
Ø канату, мм A B C D1 D2 E F G H K Маса 1 шт./кг
Мin Мax мм
0,5 6,2 8,3 20,8 100 9,0 69,3 85,3 60 165 23,8 260 15 1.5
1,0 7,6 8,3 26,3 120 12,0 82,6 105 70 210 29,3 325 18 2.7
2,0 11,0 11,5 27,5 150 15,0 109,3 140 80 250 39,2 400 23 4.9
3,0 13,5 14,0 31,0 175 20,0 128,7 165 90 290 46,7 465 30 8.7
5,0 18,0 19,5 40,1 215 24,0 170 200 115 355 55,2 550 35 14.7
10,0 23,5 24,0 59,3 320 33,0 230 300 160 515 79,0 830 50 43.0

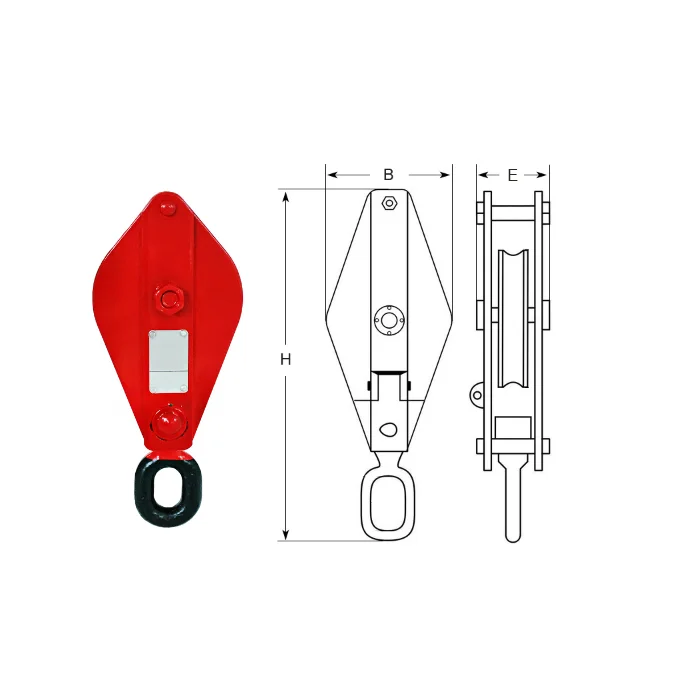

Блок однороликовый со звеном
В/п, тн Ø канату, мм H B Е С Маса
1 шт./кг
Min Max мм
1,0 7,6 8,3 285 116 63 н/д 3,7
2,0 11,0 11,5 370 152 79 18,0 6,6
3,2 13,5 14,0 440 176 90 22,0 10,2
5,0 18,0 19,5 540 212 105 н/д 16,9

2. Блок однороликовий з гаком/ланкою (Heavy Duty)

Більш дорога та надійна модель однороликового вантажопідйомного блоку посиленої конструкції для професійного використання в найбільш тяжких умовах експлуатації. Представлені в діапазоні вантажопідйомностей: 2,0 – 10,0 тн. Принциповими відмінностями Heavy Duty блока є:
  • Відмінна якість товару та підгонка деталей блоку;
  • Скоба чи ланка в якості підвісного елементу;
  • Посилені щоки блоку;
  • Шків виготовлений з конструкційної марки сталі, закалений;
  • Наявність отворів для мастила для зручності технічного обслуговування;
  • Поздовжня відкидна щока затискається гвинтовим з’єднанням та фіксується шплінтом.
Коефіцієнт запасу міцності: 4:1;
Матеріал: Якісна міцна сталь. Порошкова фарба;
Відповідають стандарту: DIN 15020

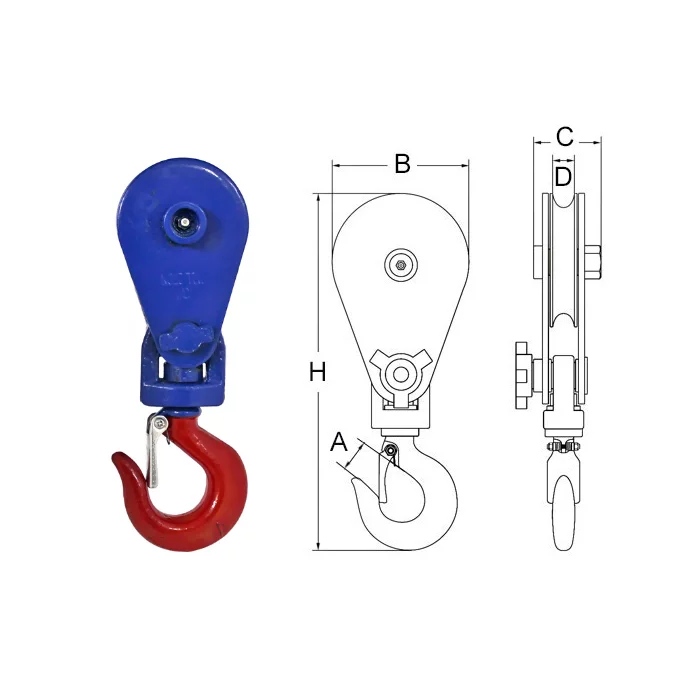

Блок однороликовий з гаком (Heavy Duty)
В/п, тн Ø канату, мм Ø шківу, мм A B C D H Маса
1 шт./кг
мм
2,0 11,0-11,5 75 26 82 80 16 288 3.9
4,0 15,0 150 32 160 70 22 405 6.2
8,0 21,0-22,0 150 41 160 100 26 475 14.1
10,0 23,5-24,0 250 50 260 125 32 680 36.0

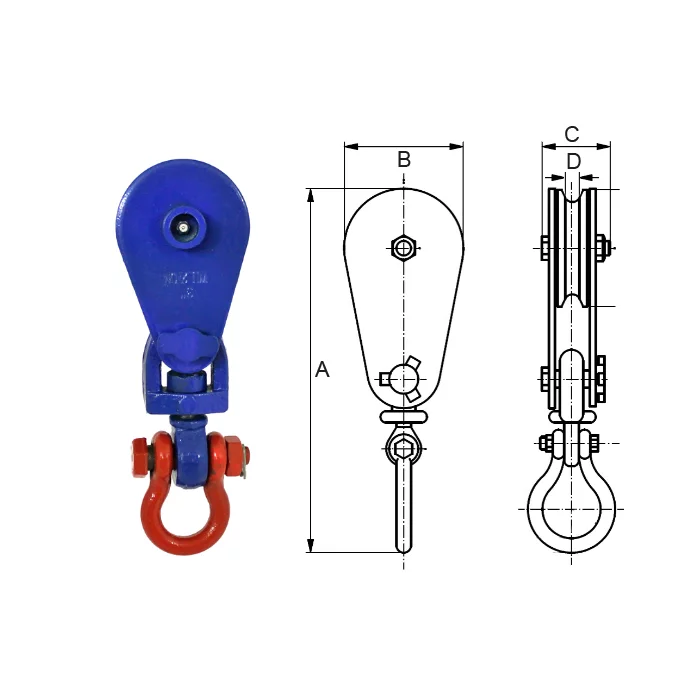

Блок однороликовий зі скобою (Heavy Duty)
В/п, тн Ø канату, мм Ø шківу, мм A B C D Маса
1 шт./кг
мм
2,0 11,0-11,5 75 286 82 70 16 4,0
4,0 15 150 399 160 70 22 13,8
8,0 21,0-22,0 150 475 160 70 26 14,4
10,0 23,5-24,0 250 676 260 115 32 37,5

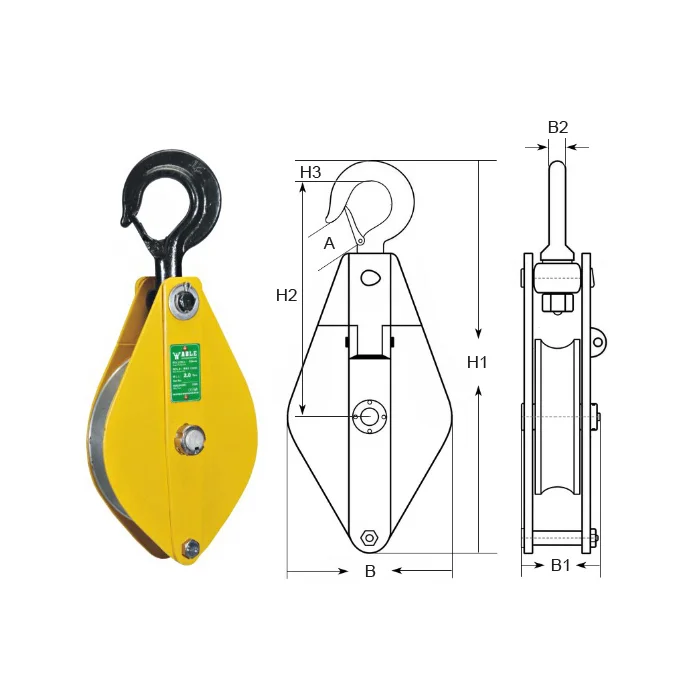

3. Блок однороликовий з гаком ABLЕ (США)

Преміумна модель американських вантажопідйомних блоків ТМ ABLЕ, виготовлених у відповідності зі стандартом EN 13157 і директивою 98/37ЄС. Блоки ABLЕ застосовуються для зміни напрямку руху канату та складання поліспастів під час виконання вантажопідйомних і такелажних робот.
Відмінною особливістю однороликового блоку є кований, загартований гак з індикатором розтягування, що вільно обертається навколо своєї осі на бронзовій втулці. Відкидаюча щока дозволяє швидко встановити канат. Після повороту гаку в напрямку навантаження відбувається запобіжна фіксація щоки. Шків виготовлений з конструкційної марки сталі. Допускається експлуатація блоку зі сталевим або прядивним канатом діаметром 5,0-18 мм.
Представлені в діапазоні вантажопідйомності 0,5 - 6,4 тн.
Матеріал: Конструкційна сталь. Пофарбовані.
Відповідають стандарту: EN 13157.
Блок однороликовий з гаком ABLЕ (США)
В/п,
тн
Ø канату, мм A B1 B2 H1 H2 H3 D1 D2 Маса,
кг
мм
0,5 5,0 20 62 16 260 190 20 75 88 1,8
1,0 7,0 23 76 17 305 200 23 85 105 3,3
2,0 13,0 27 92 24 425 263 30 150 190 7,8
3,2 15,0 31 108 28 496 295 40 180 220 13,4
6,4 18,0 42 116 35 655 375 47 210 260 22,9

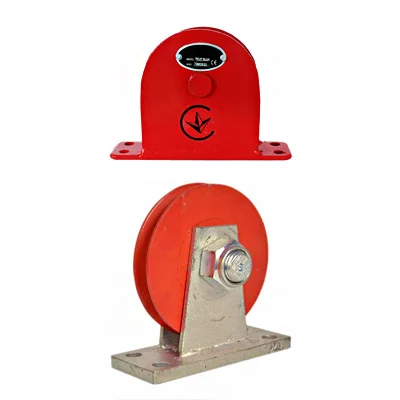

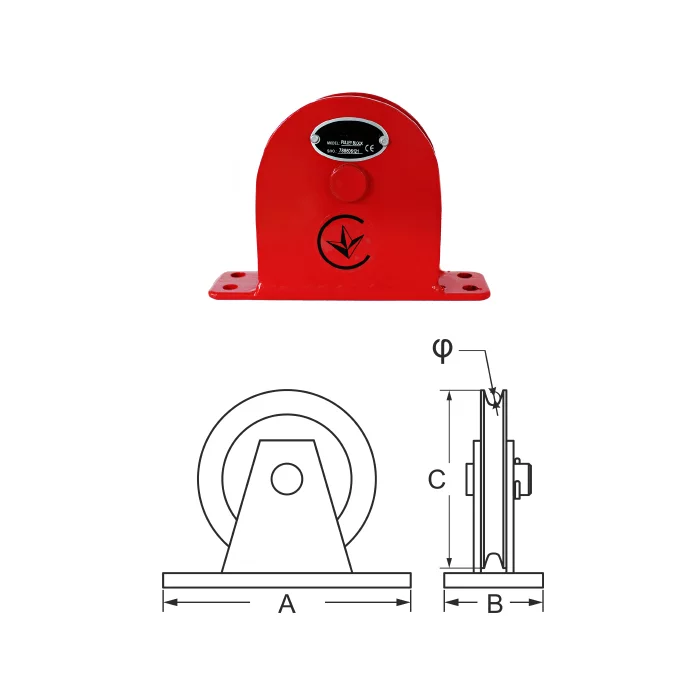

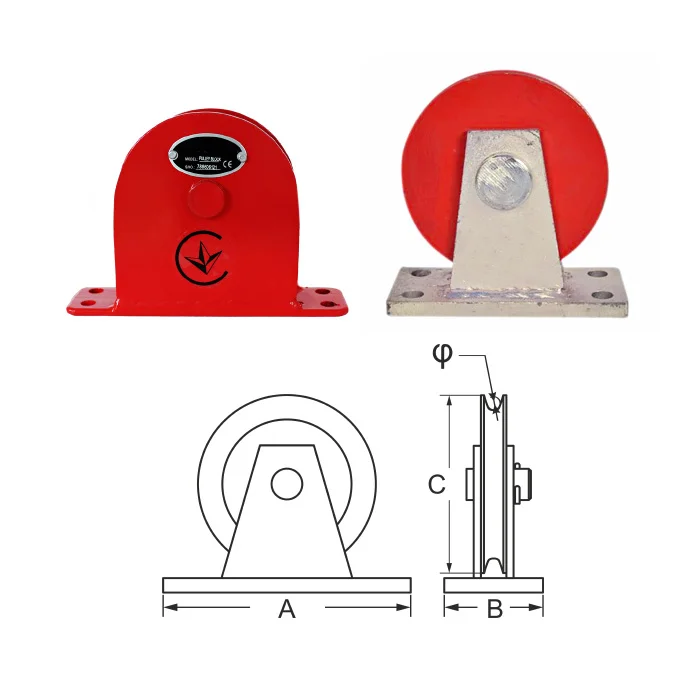

4. Блок однороликовий з майданчиком

Монтажний однороликовий блок з майданчиком для прикручування використовується в складі поліспастових систем з кріпленням в горизонтальній площині. Застосовуючи блок з майданчиком, можна збільшувати вантажопідйомність поліспаста або змінювати напрямок тяги вантажопідйомного чи тягового обладнання, наприклад електричної тягової лебідки.
Наявність майданчика дозволяє закріпити блок в потрібному місці в чотирьох точках за допомогою роз'ємного болтового з'єднання, для чого в конструкції передбачені технологічні отвори. В екстрених випадках і при наявності зварювального обладнання, через майданчик блок можна приварити до надійної металоконструкції.
В якості несучих навантаження елементів через блок, застосовуються сталеві канати, шнури, мотузки. Блоки з вуглецевої сталі можуть поставлятися з підшипником або без нього. Уточнюйте цей момент у нашого менеджера.
Блок однороликовый с площадкой
В/п
тн
Ø каната, мм Ø шківа, мм A B C φ Маса
1 шт./кг
мм
0,5 8 100 120 60 100 7 1,5
1,0 10 125 140 60 125 8 2,4
2,0 12 150 180 80 150 10 4,5
3,0 16 200 230 100 200 12 8,2
5,0 20 275 320 120 275 15 18,0

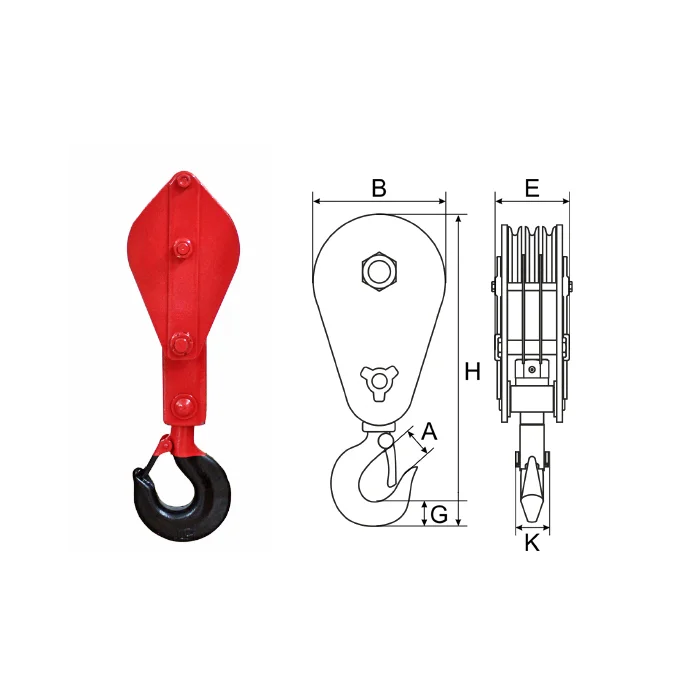

5. Блок двороликовий з гаком

Наймасовіша і поширена на ринку модель вантажопідйомного двухшківого блоку за доступною ціною. Блок призначений для помірних режимів експлуатації. Обертання ролика забезпечує підшипник ковзання. В процесі експлуатації, вимагає елементарного технічного обслуговування. Представлені в діапазоні вантажопідйомності 0,5 - 10,0 тн.
Тип: двороликовий без відкидної щоки.
Коефіцієнт запасу міцності: 4:1
Матеріал: Сталь. Фарбована
Область застосування не обмежена.

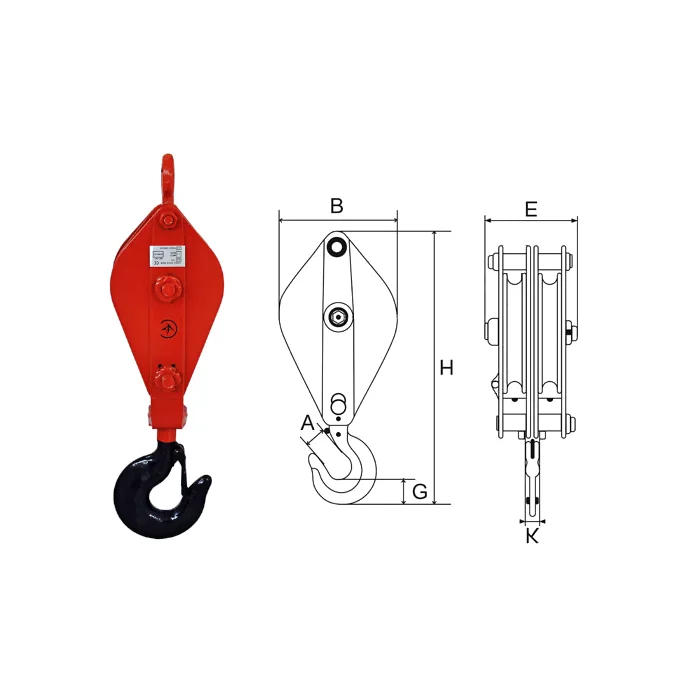

Блок двороликовий з гаком
В/п,
тн
Ø канату,
мм
A B C D1 D2 E F G H K Маса
1 шт./кг
Min Max мм
1,0 6,2 8,3 25 100 9,0 69,3 85,3 80 235 30 360 21 2.8
2,0 8,1 8,3 28 120 12,0 82,6 104,6 100 290 38 430 23 5.3
3,0 9,7 9,7 35,6 150 15,0 109,3 140 125 360 48 570 25 10.0
5,0 11,0 11,5 40,7 180 20,0 128,7 165 148 405 56 650 31 17.5
10,0 16,5 16,5 53 250 24,0 170,0 200 200 560 76,6 870 46 41.2

6. Блок трьохроликовий з гаком

Вантажопідйомні блоки даної конструкції відрізняються кількістю роликів, що істотно розширює можливості и функціональність пристроїв при складанні поліспастів. Застосування трьохроликових блоків дозволяє збільшити вантажопідйомність або знизити параметри тягового зусилля основного вантажопідіймального обладнання.
Вантажопідйомні блоки зі скобою незамінні при будівельних, монтажних і демонтажних роботах на підприємствах нафтовидобувної, хімічної і гірничодобувної промисловості. В якості несучих тягових елементів використовуються металеві або синтетичні канати, шнури, мотузки.
Представлені в діапазоні вантажопідйомностей: 3,2 – 10,0 тн. Коефіцієнт запасу міцності: 4:1;
Матеріал: Рядова сталь. Порошкове фарбування;
Відповідають стандарту DIN 15020.
Блок трехроликовый с крюком
В/п, тн Ø канату, мм Ø шківу, мм Маса
1 шт./кг
мм
3,2 8,1-8,3 85 10,0
5,0 9,6-9,7 112 17,5
8,0 12,0-13,5 132 33,0
10,0 13,5-14,0 160 53,0

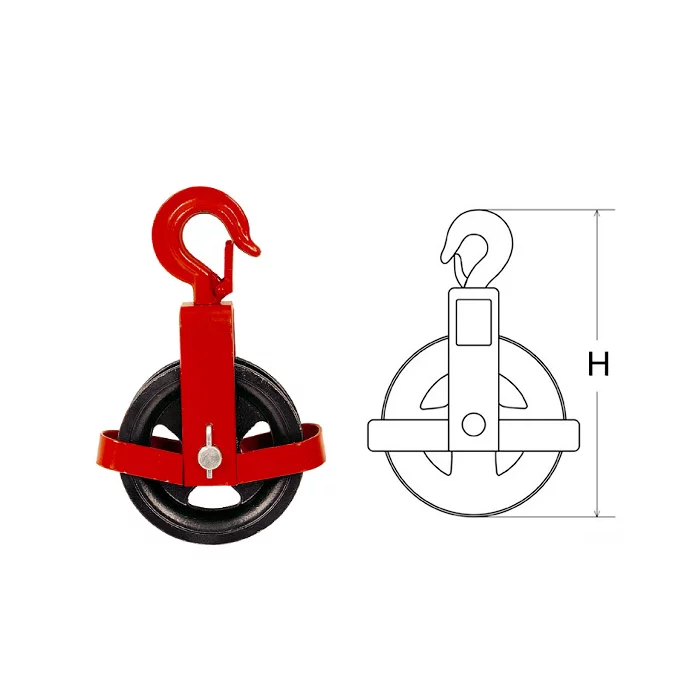

7. Блок однороликовий відкритого типу DSB

Проста та недорога модель однороликового блоку з гаком вантажопідйомністю 500 кг зі збільшеним розміром канавки та діаметром шківу. Даний тип блоку призначений для роботи з синтетичними та стальними канатами широкого діапазону діаметрів для підняття невеликих по масі вантажів на будівничих майданчиках, для рішення різного спектру локальних задач в домашньому господарстві, ремонтних майстернях та ін.
Коефіцієнт запасу міцності: 4:1;
Матеріал: сталь. Пофарбовані;
Область застосування не обмежена.
Блок однороликовий відкритого типу DSB
В/п, тн Ø канату, мм Ø шківу, мм H Розмір зеву
гака
Маса
1 шт./кг
мм
0,5 24 124 260 20 2.0

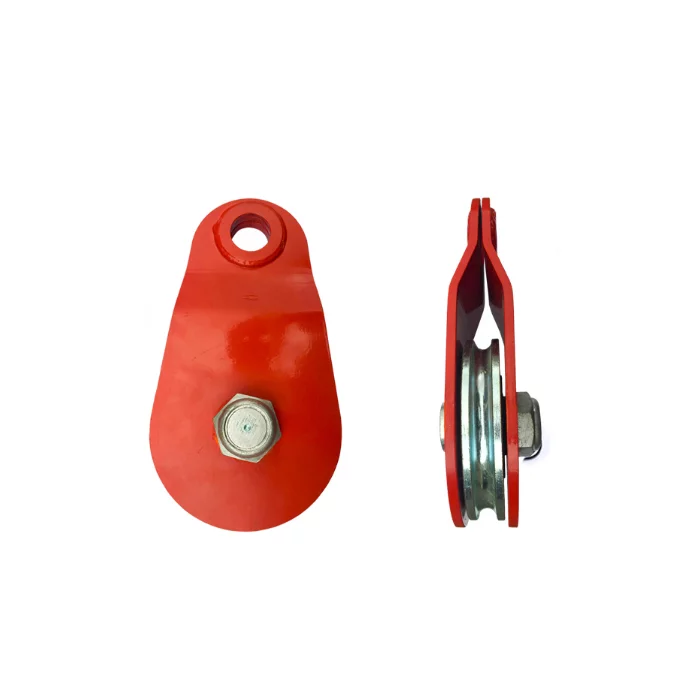

8. Блок однороликовий з поворотною щокою

Блок даного типу призначений для проведення ремонтних і вантажно-розвантажувальних робіт, а також широко застосовується в офф-роуд змаганнях для витягування позашляховиків з бруду або заметів. Блок дозволяє не тільки знизити тягове навантаження, але і забезпечити рівномірне ковзання канату (тросу), напрямок якого забезпечує спеціальна канавка на шківі.
Блок однороликовий з поворотною щокою
Характеристики:
  • вантажопідйомність - 5 тн (тягове зусилля до 10 тн);
  • підходить для тросів (канатів) діаметром 6,0-16 мм;
  • поверхня пофарбована.
Примітка: виробник залишає за собою право вносити деякі зміни в конструкцію блоків, тому допускається незначне відхилення від вказаних в таблиці розмірів.
