Такелажні ланки (ланки вантажні, ланка вантажопідйомне) - це металеві вироби, що застосовуються в стропах і вантажопідіймальних механізмах в якості основних або допоміжних елементів конструкції вантажопідйомного стропа. У цьому розділі представлений широкий асортимент такелажних ланок з легованої сталі по класу G80. Для запобігання корозії вантажопідйомні ланки пофарбовані стійкою фарбою. В обов'язковому порядку ланки такелажні проходять випробування навантаженням і супроводжуються сертифікатом якості. У деяких випадках, саме правильний вибір ланки по його вантажопідйомності і габаритним розмірам, як складової частини стропа, дозволить максимально комфортно і більш безпечно проводити вантажопідйомні операції.

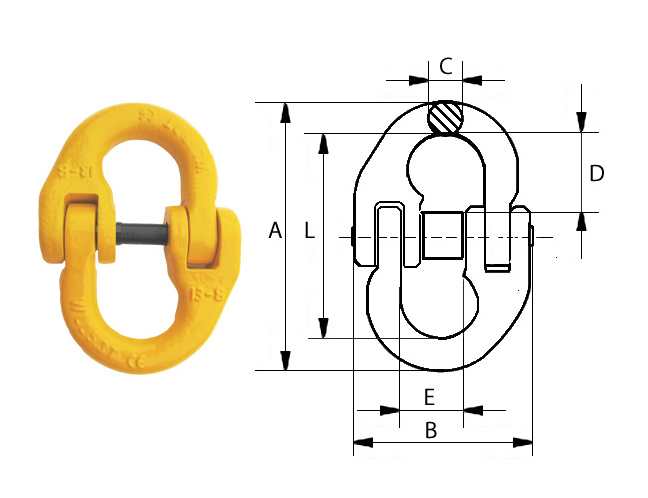

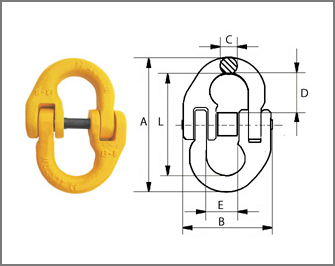

1. Ланка сполучна G80 типу SL-74 «метелик» | | Призначені для з'єднання компонентів ланцюгових строп.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | A | B | С | D | E | L | Вага 1 шт./кг | | мм | | 6-8 | 1,12 | 62 | 44 | 8 | 18 | 14 | 45 | 0,14 | | 7/8-8 | 2,0 | 78 | 55 | 10 | 24 | 19 | 59 | 0,2 | | 10-8 | 3,15 | 94 | 70 | 13 | 27 | 25 | 68 | 0,4 | | 13-8 | 5,3 | 116 | 83 | 15 | 33 | 30 | 85 | 0,8 | | 16-8 | 8,0 | 145 | 102 | 21 | 41 | 33 | 104 | 1,1 | | 18/20-8 | 12,5 | 167 | 117 | 24 | 48 | 41 | 119 | 1,8 | | 22-8 | 15,0 | 195 | 134 | 25 | 60 | 48 | 147 | 3,2 | | 26-8 | 21,2 | 227 | 166 | 33 | 67 | 57 | 162 | 4,5 | | 32-8 | 31,5 | 280 | 205 | 39 | 84 | 66 | 202 | 9,0 |
|

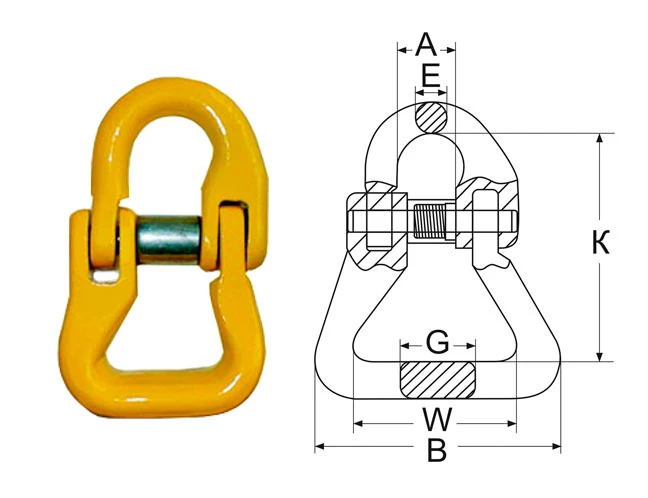

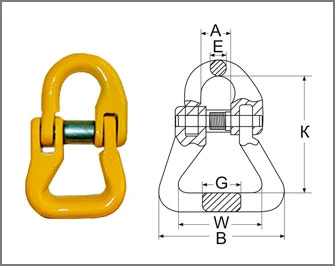

2. Ланка сполучна G80 для СТ типу SL-001 «метелик» | | Ланки даного типу призначені для з’єднання компонентів текстильних стропів за рахунок пласкої поверхні однієї з провушин, в яку може бути коректно встановлена стрічка текстильного стропу. Використання даного типу ланки є світовою практикою та єдиним правильним рішенням для збирання текстильних стрічкових та круглопрядних стропів.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | A | B | K | W | E | G | Вага 1 шт./кг | | мм | | 6-8 | 1,12 | 15 | 60 | 54 | 37 | 8,0 | 18 | 0,2 | | 7/8-8 | 2,0 | 20 | 61 | 63 | 37 | 9,5 | 24 | 0,3 | | 10-8 | 3,15 | 26 | 66 | 81 | 35 | 11,0 | 30 | 0,7 | | 13-8 | 5,3 | 30 | 88 | 94 | 49 | 16,5 | 36 | 1,5 |
|

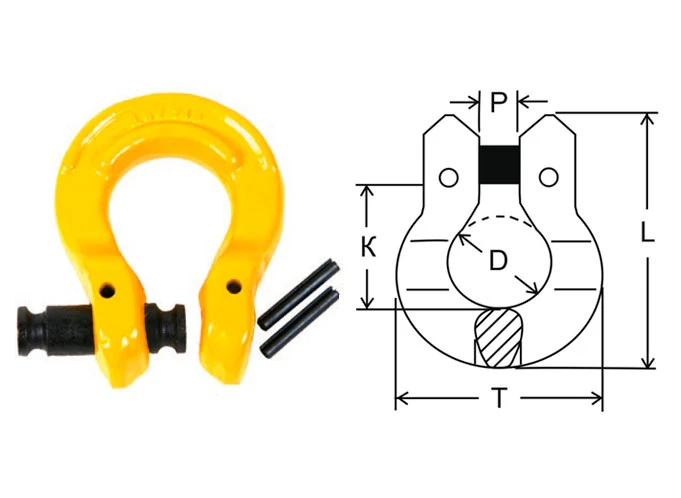

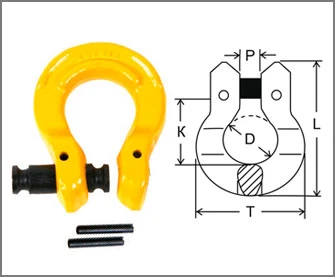

3. Ланка G80 типу SL-002 «Омега» | | Ланки даного типу використовують як кінцеві та/або з’єднувальні елементи ланцюгових стропів. Відрізняються універсальністю та широким спектром застосування.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | T | L | D | K | P | Маса 1 шт./кг | | мм | | 7/8-8 | 2,00 | 52 | 68 | 21 | 34 | 10 | 0,17 | | 10-8 | 3,15 | 61 | 85 | 31 | 44 | 12 | 0,32 | | 13-8 | 5,30 | 81 | 106 | 39 | 52 | 16 | 0,68 | | 16-8 | 8,00 | 99 | 126 | 47 | 62 | 20 | 1,13 |
|

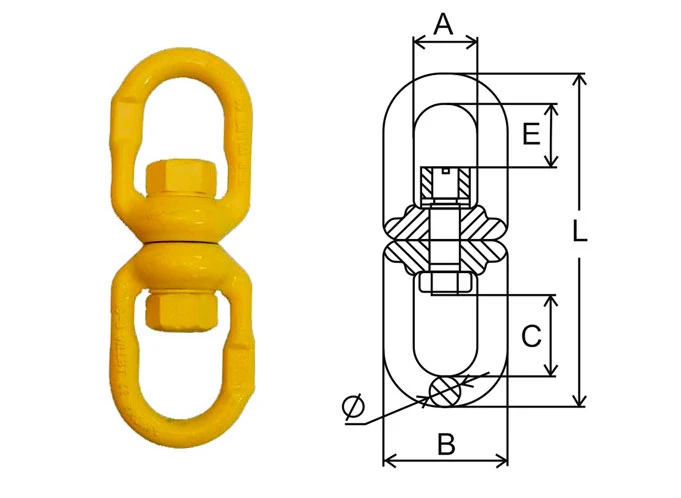

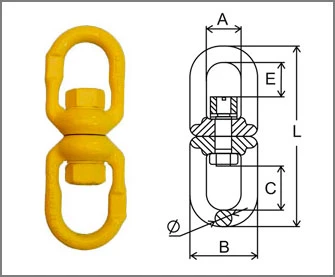

4. Звено–вертлюг G80 типа SL-283 | | Ланка-вертлюг – з’єднувальний елемент, завдяки якому, підвішений вантаж може обертатись навколо своєї вісі, при цьому вертлюг знімає навантаження та запобігає перекрученню стропів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014. | Тип | Вантажопідйом
ність, тн | A | B | E | C | D | L | Маса 1 шт./кг | | мм | | 7/8-8 | 2,00 | 37 | 63 | 28 | 28 | 14 | 167 | 0,85 | | 10-8 | 3,15 | 41 | 74 | 37 | 37 | 16 | 198 | 1,33 | | 13-8 | 5,30 | 49 | 84 | 40 | 40 | 17 | 225 | 1,98 |
|

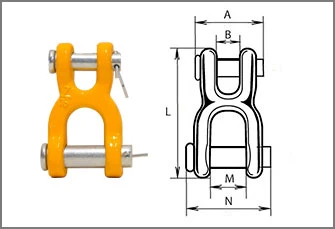

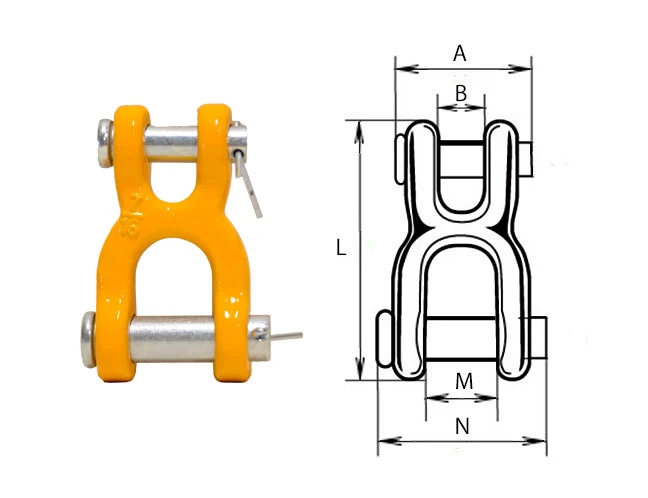

5. Ланка сполучна перехідна SLR-356 | | Застосовується для з'єднання різнокаліберних елементів стропа за класом G43 - G80 (ланцюгів, ланок, гаків). Даний тип ланки буде цікавий виробникам ланцюгових і канатних строп.
Коефіцієнт запасу міцності: 4:1.
Матеріал: вуглецева сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014. | Тип | Робоче
навантаження, тн | Руйнівне
навантаження, тн | A | B | M | N | L | Вага 1 шт./кг | | 1/4" | 1,18 | 4,72 | 32.0 | 13.2 | 19.5 | 37.5 | 72.5 | 0,17 | | 5/16" – 3/8" | 2,45 | 9,8 | 39.5 | 14.7 | 25.9 | 52.5 | 90.7 | 0,37 | | 7/16" | 3,17 | 12,68 | 44.2 | 18.0 | 29.3 | 57.5 | 104.0 | 0,57 | | 1/2" | 4,17 | 16,68 | 51.0 | 21.2 | 32.3 | 63.5 | 116.0 | 0,71 |
|

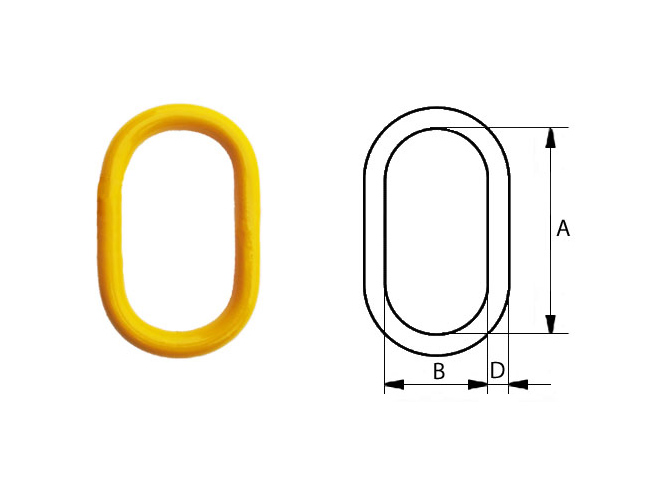

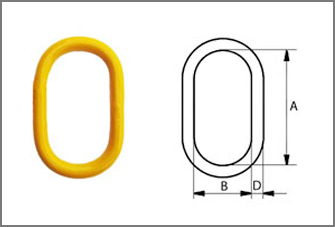

6. Ланка сполучна G80 типу A343 | | Такелажні ланки даного типу застосовуються в якості сполучних і кінцевих елементів в канатних, ланцюгових, а також текстильних стропах. На тілі мають спеціальну плоску ділянку для зручності складання і стикування з іншими елементами стропа.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014. | Тип | Вантажопідйом
ність, тн | A | B | C (товщина
плоскої частини) | D | Вага 1 шт./кг | | мм | | 6-8 | 1,12 | 109 | 61 | 8 | 15 | 0,34 | | 7-8 | 2,0 | 110 | 59 | 9 | 17 | 0,53 | | 8-8 | 3,15 | 135 | 74 | 10 | 19 | 0,83 | | 10-8 | 5,3 | 159 | 90 | 13 | 23 | 1,45 | | 13-8 | 8,0 | 183 | 95 | 16 | 26 | 2,33 | | 16-8 | 11,2 | 200 | 108 | 20 | 33 | 3,94 | | 18-8 | 14,0 | 260 | 137 | 21 | 36 | 6,16 | | 20-8 | 17,0 | 303 | 160 | 21 | 42 | 9,0 | | 22-8 | 21,2 | 343 | 183 | 21 | 44 | 12,8 | | 26-8 | 31.5 | 345 | 190 | 52 | 52 | 17,2 | | 32-8 | 45,0 | 408 | 210 | 37 | 56 | 24,0 |
|

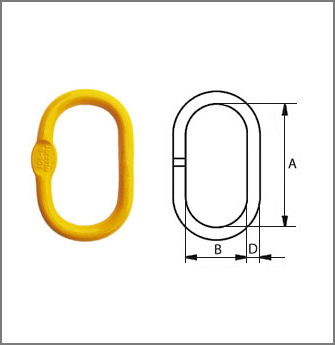

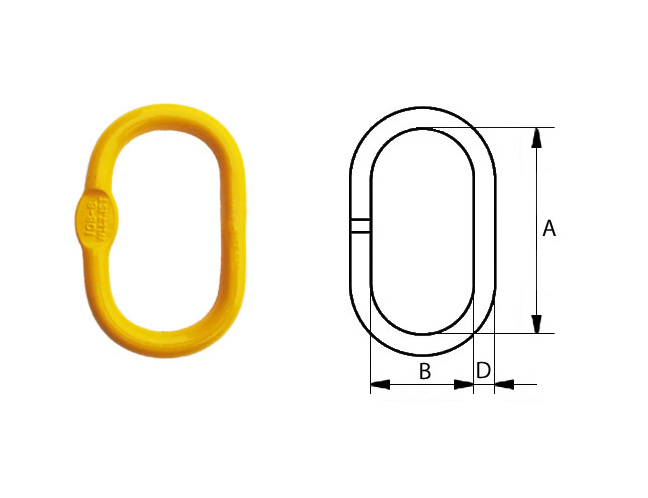

7. Ланка сполучна G80 типу SLR-454 «NORY» | | Дана ланка застосовується для виробництва канатних, ланцюгових, текстильних стропів. Відмінною особливістю цього типу є істотно збільшені габаритні розміри, завдяки чому Ваш строп завжди підійде на будь-який крановий гак.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | A | B | D | Вага 1 шт./кг | | мм | | NORY 020 | 4,7 | 142 | 70 | 20 | 1,3 | | NORY 025 | 6,4 | 300 | 215 | 27 | 3,55 | | NORY 032 | 11,0 | 303 | 215 | 33 | 5,95 | | NORY 038 | 19,0 | 422 | 220 | 41 | 10,7 | | NORY 045 | 27,0 | 470 | 252 | 47 | 17,04 |
|

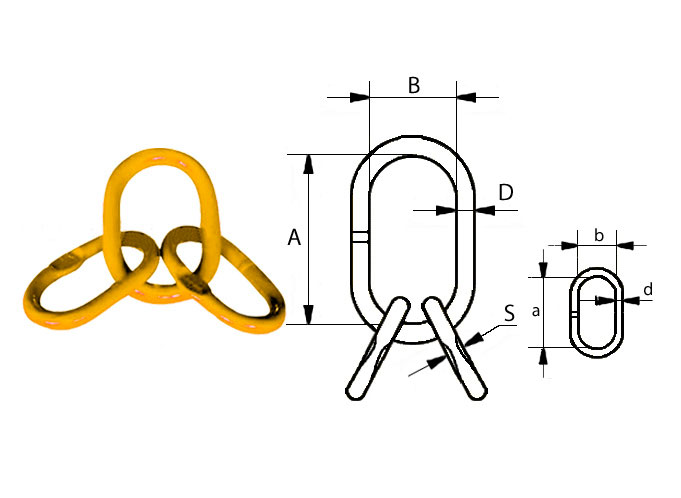

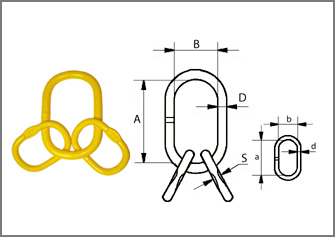

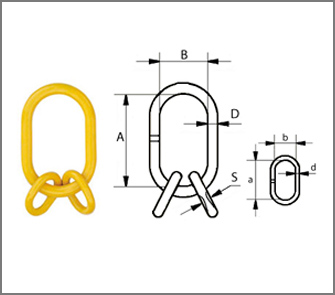

8. Ланка сполучна G80 з додатковими овалами типу А 346 | | Ланка з додатковими овалами застосовуються в якості основних сполучних елементів в двовіткових канатних і багатовіткових ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014. | Тип | Вантажопідйом
ність, тн | A | B | D | S | a | b | d | Вага 1 шт./кг | | мм | | 6-8 | 2,36 | 130 | 73 | 19 | 9 | 55 | 25 | 15 | 1,1 | | 8-8 | 4,25 | 158 | 85 | 23 | 10 | 71 | 33 | 17 | 2,16 | | 10-8 | 6,7 | 178 | 97 | 26 | 11 | 86 | 41 | 18 | 3,4 | | 13-8 | 11,2 | 200 | 109 | 32 | 13 | 115 | 49 | 23 | 6,1 | | 16-8 | 17,0 | 260 | 141 | 35 | 16 | 141 | 65 | 25 | 9,9 | | 20-8 | 26,5 | 347 | 188 | 48 | 22 | 187 | 100 | 33 | 23,3 | | 22-8 | 31,5 | 345 | 187 | 49 | 35 | 183 | 99 | 35 | 35,0 | | 26-8 | 45,0 | 405 | 200 | 56 | 41 | 181 | 103 | 41 | 47,0 | | 32-8 | 63,0 | 466 | 255 | 71 | 51 | 200 | 113 | 51 | 67,0 |
|

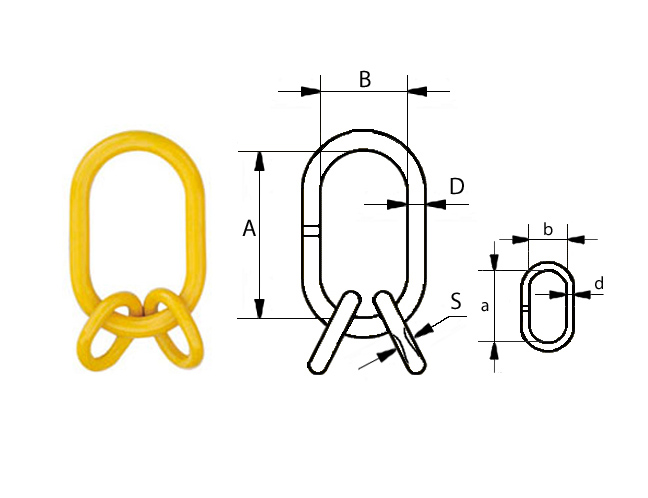

9. Ланка сполучна G80 зі збільшеними овалами типу А 347 | | Ланка з збільшеними додатковими овалами застосовуються в якості основних сполучних елементів в багатовіткових канатних і ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014. | Тип | Вантажопідйом
ність, тн | A | B | D | S | a | b | d | Вага
1 шт./кг | Максимальний
розмір заготовки
кранового гака | | мм | | 11/16" | 2,5 | 159 | 86 | 19 | 7,6 | 99 | 59 | 15 | 1,6 | № 18 в/п 12,5 | | 3/4" | 4,0 | 159 | 86 | 21 | 7,6 | 101 | 60 | 15 | 1,95 | № 18 в/п 12,5 | | 7/8" | 6,4 | 175 | 100 | 23 | 8,4 | 149 | 72 | 19 | 3,16 | № 19 в/п 16,0 | | 1-1/8" | 9,6 | 270 | 141 | 28 | 13,5 | 168 | 90 | 22 | 6,75 | № 22 в/п 32,0 | | 1-1/4" | 13.9 | 270 | 139 | 32 | 16,5 | 180 | 98 | 25 | 9,31 | № 22 в/п 32,0 |
|

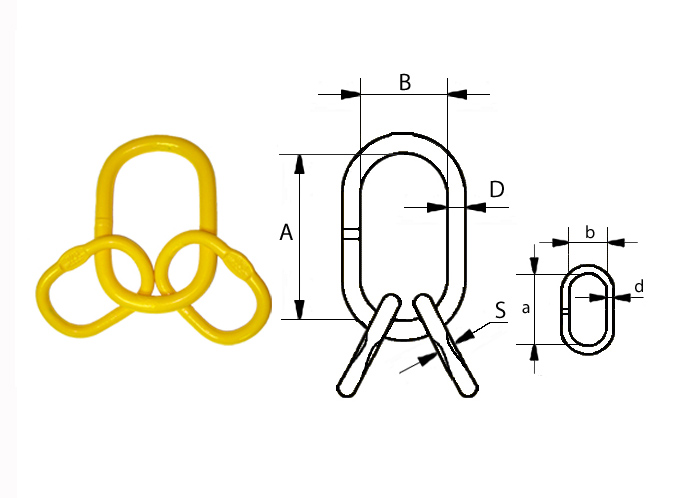

10. Ланка сполучна G80 з додатковими овалами типу А676 | | Ланка А676 - це ланки великої вантажопідйомності. Застосовуються в якості основних сполучних елементів в канатних і ланцюгових стропах.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | A | B | S | D | a | b | d | Вага 1 шт./кг | | мм | | 32-8 | 67,0 | 435 | 220 | 56 | 61 | 395 | 205 | 56 | 73,0 | | WLL-80 | 80,0 | 445 | 250 | 60 | 70 | 425 | 220 | 60 | 100,0 | | WLL-100 | 100,0 | 450 | 265 | 71 | 83 | 435 | 225 | 71 | 136,0 |
|

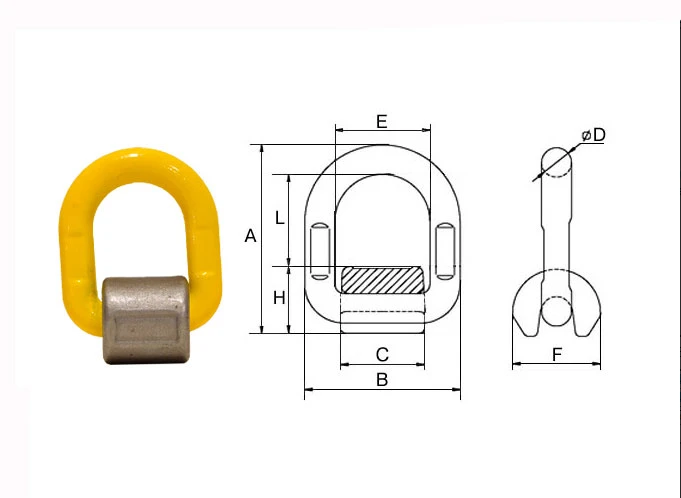

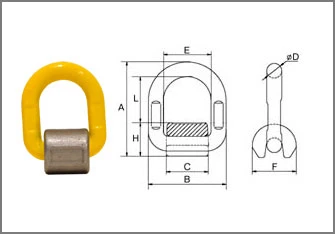

11. Ланка приварочна G80 типу SL-349 | | Даний вид такелажних ланок має широке застосування в індустрії і транспорті, оскільки може бути приварений практично до будь-якої рівної металевої основи. Після установки в потрібному місці, використовується як постійна точка кріплення і захоплення для стяжних ременів або вантажопідйомних стропів у вигляді зручного вушка.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Метод виготовлення - кування.
Відповідає ДСТУ EN 1677-4:2014 Вантажопідйом
ність, тн | Руйнівне
навантаження, тн | A | B | C | D | E | F | H | L | Вага
1 шт./кг | | 2.0 | 8,0 | 109 | 70 | 40 | 15 | 41 | 41 | 32 | 48 | 0,47 | | 3,15 | 12,8 | 118 | 79 | 44 | 17 | 44 | 43 | 37 | 47 | 0,67 | | 5,3 | 20,0 | 147 | 99 | 50 | 23 | 54 | 61 | 46 | 56 | 1,44 | | 8,0 | 32,0 | 145 | 122 | 66 | 27 | 68 | 70 | 51 | 70 | 2,40 |
|

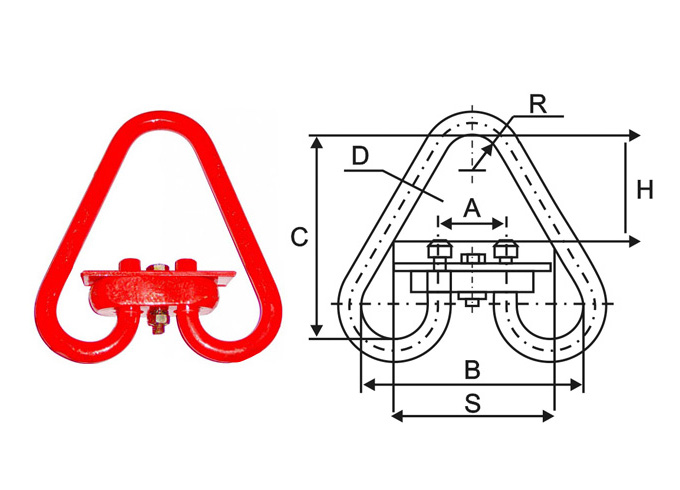

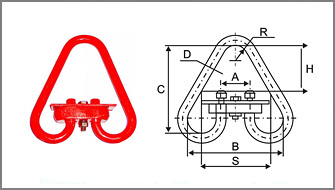

12. Ланка трикутна роз'ємна Рт3 / Рт1 ГОСТ 25573-82 | | Ланка даного типу проводилися багато десятиліть на території країн колишнього СРСР і застосовувалася в якості основного вантажопідйомного елемента канатного стропа. Мають істотно більшу вагу по відношенню до аналогічних ланок імпортного виробництва типів G80 і G100, що істотно впливає на ціну цих виробів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: сталь 09Г2С.
Спосіб приготування: кування.
Відповідає ДСТУ EN 1677-4:2014 | Тип | Вантажопідйом
ність, тн | A | B | C | D | Вага 1 шт/кг | | мм | | Рт3-1.25 | 1,25 | 36.0 | 130.0 | 125.0 | 14.0 | 0,95 | | Рт3-1.6 | 1,6 | 36.0 | 130.0 | 125.0 | 14.0 | 1,00 | | Рт3-2.0 | 2,0 | 38.0 | 142.0 | 150.0 | 16.0 | 1,45 | | Рт3-2.5 | 2,5 | 46.0 | 164.0 | 165.0 | 18.0 | 1,93 | | Рт3-3.2 | 3,2 | 50.0 | 182.0 | 180.0 | 20.0 | 2,50 | | Рт3-4.0 | 4,0 | 54.0 | 196.0 | 205.0 | 22.0 | 3,64 | | Рт3-5.0 | 5,0 | 60.0 | 205.0 | 225.0 | 25.0 | 4,98 | | Рт3-6.3 | 6,3 | 68.0 | 236.0 | 250.0 | 28.0 | 6,70 | | Рт3-8.0 | 8,0 | 74.0 | 266.0 | 280.0 | 32.0 | 9,60 | | Рт3-10.0 | 10,0 | 80.0 | 296.0 | 300.0 | 36.0 | 13,70 | | Рт3-12.5 | 12,5 | 90.0 | 330.0 | 340.0 | 40.0 | 18,80 | | Рт3-16.0 | 16,0 | 100.0 | 365.0 | 375.0 | 45.0 | 26,34 | | Рт3-20.0 | 20,0 | 110.0 | 400.0 | 400.0 | 50.0 | 34,50 | | Рт3-25.0 | 25,0 | 125.0 | 461.0 | 425.0 | 56.0 | 51,60 | |
|
