Нержавіюча серія

Компанія "СКІФ ІНВЕСТ" пропонує у своєму складському асортименті нержавіючу серію фітингів та кріпильних елементів, які знаходять своє широке застосування як такелажне оснащення морських суден, катерів, яхт, елементів спортивного інвентарю, кріплення різних будівельних конструкцій, формування розтяжок, підвісів та отворів. Дана продукція виробляється з нержавіючих марок сталі AISI 304 або AISI 316, тому потрібна для експлуатації в умовах агресивного зовнішнього середовища, а також харчової та хімічної промисловості. Компактні розміри та можливість тривалий час зберігати привабливий зовнішній вигляд дозволяють використовувати нержавіюче кріплення для створення вуличних декорацій, огорож та інших архітектурних форм та елементів тощо.

Важливо! Відповідно до технічних вимог Замовників компанія "СКІФ ІНВЕСТ" надає послуги з виготовлення вже готових тросових конструкцій з кінцевими елементами. Надійність кріплення фітинга до троса забезпечується машинним обтисканням у тихохідних пресах за допомогою спеціальних шестигранних матриць.

Зареєструйтесь для отримання доступу до роздрібних цін або звертайтесь до наших експертів за додатковою інформацією.

1. Нержавіючий сталевий канат DIN 3055 (7x7)

Нержавіючі сталеві канати DIN 3055 виготовлені з низьковуглецевої сталі марки AISI 304. Застосування металевого осердя сприяє збільшенню розривних показників каната та низькому коефіцієнту розтягування. Нержавіюча сталь марки AISI 304 стійка до впливу різних хімічних речовин та витримує короткострокову дію високих температур до +900°С. Завдяки особливим властивостям нержавіючі канати отримали широке застосування у харчовій, хімічній, атомній та нафтовій промисловості, судному такелажі та яхтингу. Крім того, оскільки такі канати довго зберігають привабливий зовнішній вигляд, вони використовуються як елементи будівництва, дизайну та архітектури.

Пакування: катушки/барабани по 1000 м.
Країна виробник: Малайзія.
Доступні до замовлення: від 10 м.

Діаметр, мм	MBL, кгс*	Маса кг/1шт.
2,0	262	0,03
3,0	571	0,04
4,0	1010	0,07
5,0	1630	0,11
6,0	2360	0,20
8,0	4170	0,26

*MBL - мінімальне руйнівне навантаження

2. Затискач для канатів DIN 741

Широко використовуваний та популярний тип монтажних затискачів, який застосовується з канатами та тросами у всіх сферах діяльності, крім вантажопідйомних операцій. Перевагами цих виробів є: доступна ціна, простий монтаж та універсальність використання. Відповідає стандартам: DIN 741, ДСТУ EN 13411-5.

Затискач для канатів загального призначення DIN 741

Артикул	∅ каната, мм	A	B	C	E	Маса кг/1шт.
TCA031	3	20	21	10	6	0,011
TCA041	4	22	21	10	7	0,012
TCA051	5	25	23	11	7	0,016
TCA061	6	29	25	11,5	9	0,020
TCA081	8	35	30	14	11	0,038

3. Коуш нержавіючий трубчастий

Трубчасті нержавіючі коуші зі сталі AISI 304 використовують для формування петель синтетичних плетених шнурів, канатів і мотузок. Трубчаста конструкція коуша із закритим жолобом повністю виключає випадіння шнура навіть при розтягуванні. Можуть використовуватися в агресивному та вологому середовищі, тому знаходять широке застосування у морській справі, яхтингу, автосафарі, рятувальних операціях, екстремальному туризмі тощо. Представлені у розмірному діапазоні 6,0 – 16 мм. Відповідає ДСТУ EN 13411-1.

Артикул	Розмір	B	H	D	Маса, кг/1шт.
RT427	6	7	30	14	0,01
RT428	8	8	39	18	0,02
RT429	10	10	50	20	0,05
RT430	12	12	64	23	0,08
RT431	14	14	68	25	0,10
RT432	16	15	77	25	0,14

4. Коуш нержавіючий DIN 6899B

Універсальний та найпоширеніший вид сталевих коушів за своєю формою та функціональністю. Призначений для встановлення в петлі сталевих/нержавіючих тросів, органічних/синтетичних канатів та мотузок для захисту вигинів від перетирання та передчасного зношування. В асортименті представлені коуші для тонких канатів діаметрів: 2,0 - 10,0 мм. Відповідають стандартам: DIN 6899B, ДСТУ EN 13411-1.

Арт.	Тип	∅ каната, мм	A	B	C	D	E	F	Маса, кг/ 1 шт.
RT100	2,5х3	2-3	30,3	21,2	21,1	4,6	13,7	7,2	0,002
RT101	3,5х4	3-4	30,3	21,2	21,1	4,8	13,7	7,4	0,003
RT102	4х5	4-5	33,3	23,8	22,2	5,7	14,5	8,4	0,006
RT103	5х6	5-6	40	28	24	6	16	10	0,007
RT104	7х8	7-8	50	34	34	9	20	13	0,013
RT105	9х10	9-10	59	40	38	10	24	15	0,020

5. Обтискний нержавіючий фітинг "вилка"

Універсальний і найпоширеніший вид елемента кріплення, який може бути встановлений на кінці сталевого каната, формуючи з ним єдину цільну конструкцію. Надійність кріплення "вилочного" фітинга до троса забезпечується машинним обтисканням у тихохідних пресах за допомогою спеціальних шестигранних матриць. Фітинг може бути встановлений на канати діапазоні діаметрів: 3,0 - 10,0 мм.

Артикул	∅ канату, мм	L1	L2	A	D	H	B	D1	D2	Маса, кг/ 1 шт.
TF203	3,0	69	38	8,0	5	10	13,4	3,4	6,4	0,03
TF204	4,0	77	41,4	11,3	8	11	18	4,3	7,6	0,05
TF205	5,0	88	58,6	13,0	9	14	20,6	5,3	9,0	0,07
TF206	6,0	106	65	15,0	12	20	25,5	6,4	12,6	0,16
TF208	8,0	145	87,3	17,6	16	26	-	8,4	16,0	0,34
TF210	10,0	150	93	21	19	30	-	10,5	18,0	0,47

6. Обтискний нержавіючий фітинг "вушко"

Кріпильний елемент із наскрізним отвором використовується для гвинтового або болтового закріплення каната до несучої конструкції. Також "вушко" коректно може бути зістиковане з вилковим з'єднанням натяжного талрепу. Надійність кріплення фітинга до троса забезпечується машинним обтисканням у тихохідних пресах за допомогою спеціальних шестигранних матриць. Фітинг може бути встановлений на канати діапазоні діаметрів: 3,0 - 10,0 мм.

Артикул	∅ канату, мм	L1	L2	D	D1	D2	B	Маса, кг/ 1 шт.
TF103	3,0	55	37	6,5	3,5	6,4	14	0,01
TF104	4,0	64	39,5	8,5	4,4	7,5	16	0,02
TF105	5,0	81,4	51	10,0	5,3	9,0	21,5	0,04
TF106	6,0	94	63	12,5	6,3	12,6	26	0,09
TF108	8,0	124	64	14,4	8,4	16,0	32	0,20
TF110	10,0	142	92	16,3	10,5	18,0	35,6	0,26

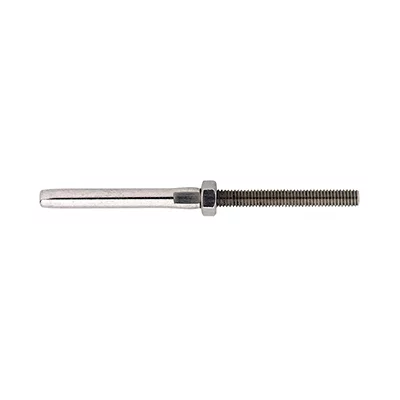

7. Обтискний нержавіючий фітинг "палець з правим різьбленням"

Різьбовий елемент кріплення використовується для прямого наскрізного закріплення каната через отвір в несучій конструкції. Натяг троса проводиться гайкою, якою комплектується фітінг. Надійність кріплення обтискного елемента до троса забезпечується машинним обтисканням у тихохідних пресах за допомогою спеціальних шестигранних матриць. Фітинг може бути встановлений на канати в діапазоні діаметрів: 2,0 - 10,0 мм.

Артикул	Тип різьби, G	∅ канату, мм	L1	L2	L3	D	K	Маса, кг/ 1 шт.
TF302B	M5	2,0	86,4	32	40	5,5	4	0,01
TF303C	M6	3,0	100	40	48	6,3	5	0,02
TF304D	M8	4,0	117	46	56	7,5	6	0,03
TF305D	M8	5,0	125	52,6	56	9,0	7	0,04
TF306E	M10	6,0	146,7	65	62	12,5	10	0,10
TF308F	M12	8,0	182	81,3	79	16,0	14	0,19
TF310H	M16	10,0	214	92	100	18,0	15	0,31
TF312I	M20	12,0	247	106	119	20,0	17	0,51

8. Талреп натяжний нержавіючий "вилка-вилка"

Монтажні талрепи, які часто називають гвинтовими/різьбовими стяжками, призначені для натягу та регулювання довжини канатів, тросів, ланцюгів. Представлений тип має закриту конструкцію, що дозволяє уникнути забруднень внутрішніх різьбових елементів, а також зручно робити натяг, обертаючи корпус талрепу за допомогою вставленого воротка в отвір. Універсальна "вилочна" конструкція кінцевих елементів дозволяє з'єднувати талреп з більшістю інших елементів стикування (петля, вухо, вилка). Відповідає: DIN 1480.

Артикул	Тип різьби, G	L1	L2	A	D	B	Руйнівне нав-ня, т	Маса, кг/ 1 шт.
TT8B	M6	230	160	7,5	6	14	1,30	0,08
TT8C	M8	255	180	11	8	16	2,35	0,16
TT8D	M10	300	210	12	9	19	3,50	0,30
TT8E	M12	380	270	14	12	26	5,10	0,54

Щоб гарантувати необхідний натяг конструкції при формуванні канатних (тросових) розтяжок рекомендується враховувати довжину ходу талрепу, а також подовження каната. Довідкова інформація для проектування довжини розтяжок представлена таблиці.

Рекомендована максимальна довжина канатів різних конструкцій

∅ канату	Тип різьби, G	L+L	Рекомендована максимальна довжина канатів різних конструкцій, м	Рекомендована максимальна довжина канатів різних конструкцій, м	Рекомендована максимальна довжина канатів різних конструкцій, м
∅ канату	Тип різьби, G	L+L	7х19	7х7	1х19
3,0	M6	62	10	12	14
4,0	M8	76	12	13	15
5,0	M10	84	14	14	16
6,0	M12	106	16	16	19
8,0	M18	132	16	19	20
10,0	M20	160	16	20	22

9. Обтискний нержавіючий фітинг "Талреп з рухомою вилкою"

Універсальний кріпильний елемент призначений для натягу та регулювання канатних/тросових розтяжок та підвісів. Конструктивною особливістю даного фітинга є наявність вилки, що відхиляється, яка істотно розширює можливості монтажу, дозволяючи створювати складні діагональні розтяжки, а також натягувати троси між несиметричними точками кріплення. Надійність кріплення обтискного елемента до троса забезпечується машинним обтисканням тихохідних пресах за допомогою спеціальних шестигранних матриць. Фітинг може бути встановлений на канати діапазоні діаметрів: 3,0 - 8,0 мм.

Артикул	Тип різьби, G	∅ каната, мм	A	D	H	D1	D2	L3	L1	L2	Руйнівне нав-ня, т	Маса, кг/ 1 шт.
TF403C	M6	3,0	8	6	16	3,3	6,35	39	190	260	1,25	0,088
TF404D	M8	4,0	10	8	20	4,3	7,5	45	215	300	2,35	0,167
TF405D	M8	5,0	10	8	20	5,3	9	52	220	310	2,35	0,172
TF406E	M10	6,0	12	9	25	6,4	12,6	64	270	360	3,50	0,355
TF408F	M12	8,0	15	12	32	8,4	16	80	325	445	5,10	0,610

10. Скоба монтажна нержавіюча (пряма, гвинт)

Такелажна скоба є універсальною точкою кріплення, а також використовується як сполучний елемент. Різьбове з'єднання у вигляді гвинта дозволяє швидко встановлювати та знімати скобу, одночасно забезпечуючи надійне кріплення. Даний тип нержавіючої скоби призначений для використання в монтажі слабонавантажених підвісів/розтяжок, створення загороджувальних/декоративних вуличних архітектурних конструкцій, яхтингу тощо. Номер скоби визначається діаметром запірного гвинта.

Артикул	Номер скоби	A	B	C	D	E	Руйнівне нав-ня, т	Маса, кг/ 1 шт.
TS7A1S	6	21	12	12	6	6	0,20	0,023
TS7A3S	8	32	17	16	8	8	0,32	0,055
TS7A4S	10	40	22	20	10	10	0,52	0,114
TS7A6S	12	51	26	24	12	12	0,80	0,194

11. Анкерна точка кріплення "гвинтове вушко"

Анкерний нержавіючий (декоративний) елемент є основною точкою кріплення різних підвісних та натяжних тросових конструкцій. Може бути встановлений у несучу конструкцію з дерева, цегли, бетону. Умовний номер анкера відповідає діаметру отвору вуха і вказує на стикувальний розмір для інших сполучних елементів (троси, пальці такелажних скоб і вилкових талерів).

Артикул	Номер анкера, D	D2	L	L1
TLIA1S	6	6,3	46	61
TLIA2S	8	8,4	58	81
TLIA3S	10	10,5	65	101
TLIA3S	12	12,5	82	121

12. Точка кріплення "майданчик із поворотною ланкою"

Нержавіюча точка кріплення з плоским майданчиком призначена для кріплення слабонавантажених підвісів і розтяжок, створення загороджувальних/декоративних вуличних архітектурних конструкцій, використання в яхтингу і т.д. Поворотна ланка великого діаметра розширює можливості практичного застосування даного елемента та суттєво спрощує монтаж та кріплення складних конструкцій. Анкерні (кріпильні) металовироби в комплект постачання не входять.

Точка кріплення поворотне вушко з площадкою

Артикул	D	A	B	H	W	С
TLHA1S	6	40	40	40	18	4,2
TLHA2S	8	50	50	45	19	6
