Захоплювачі горизонтального підйому
Компанія
«СКІФ ІНВЕСТ» пропонує кілька видів і типорозмірів спеціальних захватів для горизонтального підйому балок, швелерів, труб, листової сталі. Представлені горизонтальні Захоплювачі мають лише незначні конструкційні відмінності, принцип їх дії однаковий і заснований на самозапиранні під навантаженням. Листозахвати мають два основних параметри: вантажопідйомність і діапазон розкриття зева в міліметрах. Захоплювачі горизонтального підйому повинні
завжди використовуватися в парі, а в деяких випадках в двох парах з використанням
лінійної траверси.
При розрахунку і вибору захоплювачів, слід розуміти, що під паспортним показником вантажопідйомності захоплювача розуміється саме вантажопідйомність пари захватів.
1. Захоплювач горизонтальний (для полірованих поверхонь)
Відмінною особливістю даного типу захоплювача для листового прокату є наявність м'яких поліуретанових накладок. Вони забезпечують надійну фіксацію листової сталі, профільного прокату і запобігають механічному пошкодженню поверхонь. Захоплювач горизонтальний для листа дозволяє безпечно переміщати матеріали товщиною 0-60 мм з пофарбованими, лакованими, крихкими, м'якими поверхнями, не пошкоджуючи їх.
Матеріал виробу: високоміцна легована сталь 09Г2С. Корпус пофарбований;
Вантажопідйомність пари захоплень: 0,25 - 8,0 тн.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідає: EN 1677, ДСТУ EN 13155:2014.
| Вантажопідйомність (пари захоплювачів), тн |
зев S |
H |
L |
B |
D |
Маса, кг |
| мм |
| 0,25 |
0 – 20 |
150 |
125 |
55 |
20 |
3,0 |
| 0,5 |
0 – 20 |
150 |
125 |
65 |
20 |
3,0 |
| 1,0 |
0 – 25 |
170 |
140 |
70 |
25 |
4,0 |
| 2,0 |
0 – 40 |
280 |
220 |
90 |
30 |
6,0 |
| 3,0 |
0 – 45 |
300 |
230 |
95 |
30 |
9,0 |
| 4,0 |
0 – 50 |
320 |
250 |
120 |
36 |
14,0 |
| 5,0 |
0 – 40 |
330 |
250 |
120 |
36 |
18,0 |
| 6,0 |
0 – 60 |
340 |
265 |
140 |
40 |
24,0 |
| 8,0 |
0 – 60 |
370 |
265 |
150 |
40 |
31,0 |
2. Захоплювач горизонтальний (з фіксатором)
Відмінною особливістю даного типу захвату є збільшена висота підошви, а також наявність кнопки-фіксатора, яка дозволяє заблокувати притискний палець захвату в горизонтальному (розкритому) стані. Залежно від виробника, підошва захвату може мати поперечні насічки для кращого зчеплення з вантажем або комплектуватися гумовою / поліуретановою накладкою. Захоплювач працює в парі. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювачі такелажної скобою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований;
Коефіцієнт запасу міцності пари захватів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн |
Товщина листа, мм |
A |
B |
C |
D |
E |
H |
F |
G |
L |
Вага, кг |
| мм |
| (0,75) 1,5 |
0 – 30 |
205 |
155 |
65 |
24 |
30 |
48 |
16,5 |
14,6 |
86 |
3,9 |
| (0,8) 1,6 |
0 – 30 |
205 |
160 |
66 |
25 |
30 |
49 |
17 |
17 |
80 |
4,1 |
| (1,0) 2,0 |
0 – 35 |
245 |
180 |
71 |
30 |
40 |
60 |
19 |
18 |
98 |
5,1 |
| (1,6) 3,2 |
0 – 40 |
245 |
185 |
73 |
29 |
40 |
59 |
19 |
17 |
106 |
6,0 |
| (2,5) 5,0 |
0 – 55 |
260 |
180 |
75 |
30 |
60 |
44 |
20 |
19 |
100 |
6,85 |
3. Захоплювач горизонтальний (з фіксатором) ABLE
Відмінною особливістю американського захоплювача є збільшена висота підошви, а також наявність кнопки-фіксатора, яка дозволяє заблокувати притискний палець пристрою в горизонтальному (розкритому) стані. На підошві захоплювача є поперечні насічки для кращого зчеплення з вантажем. Протестовані навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
Вантажопідйомність
(одиночного захвату/
пари захватів), тн |
Толщина
листа, мм |
A |
B |
C |
D |
E |
Маса,
кг |
| мм |
| (0,75) 1,5 |
0 – 25 |
25 |
125 |
50 |
175 |
25 |
2,4 |
| (1,5) 3,0 |
0 – 25 |
30 |
157 |
65 |
204 |
30 |
4,0 |
| (2,5) 5,0 |
0 – 40 |
50 |
231 |
90 |
310 |
40 |
14,1 |
Допустиме навантаження
при різних кутах гілки стропа
Варіанти застосування
горизонтального захвата

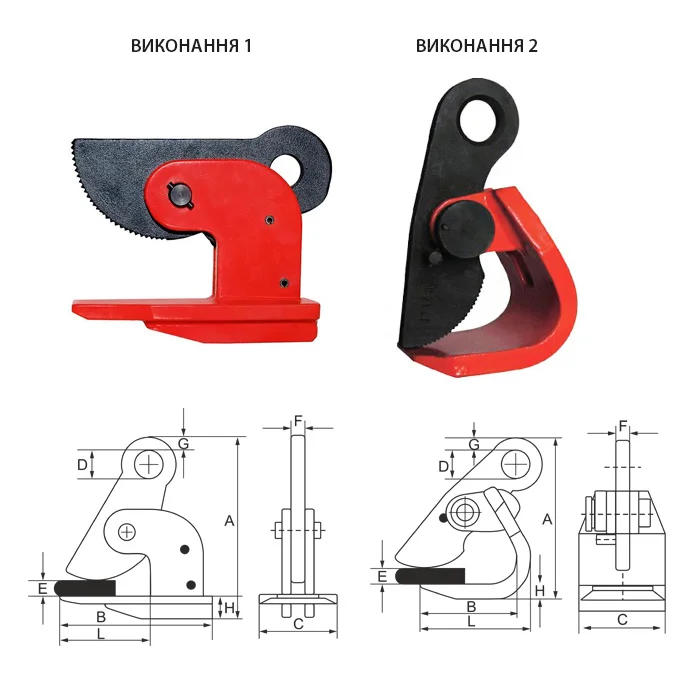

4. Захоплювач горизонтальний збільшений (тип 1)
Відмінною особливістю даного типу захвату є збільшене зево розкриття. Це дозволяє працювати захоплювачем з вантажами більш широкого розмірного діапазону по висоті. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювач такелажною скобою.
- Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований;
- Коефіцієнт запасу міцності пари захватів: 4:1.
- Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п (одного захвата/двух захватів), тн |
Товщина листа, мм |
A |
B |
C |
D |
E |
H |
F |
G |
L |
Вага, кг |
| мм |
| (0,75) 1,5* |
0 – 50 |
210 |
135 |
101 |
30 |
50 |
17 |
20 |
17 |
115 |
4,3 |
| (1,25) 2,5 |
0 - 55 |
271 |
220 |
99 |
34 |
60 |
36 |
21 |
24 |
126 |
7,9 |
| (1,5) 3,0 |
0 - 50 |
275 |
222 |
100 |
30 |
55 |
40 |
20 |
25 |
128 |
8,1 |
| (2,5) 5,0 |
0 - 60 |
314 |
260 |
133 |
41 |
60 |
43 |
22 |
26 |
153 |
14,3 |
*Примітка:
Захоплювачі вантажопідйомністтю (0,75) 1,5 тн. можуть поставлятися у Виконанні №2
5. Захоплювач горизонтальний збільшений (тип 1) Haklift
Представлений тип горизонтальних захоплювачів поставляється безпосередньо від одного з провідних світових виробників вантажопідйомного обладнання фінської компанії Haklift. Пристрій відрізняється підвищеною якістю виготовлення, зносостійкістю і надійністю в експлуатації. Захоплювач має одну ступінь свободи і призначений для горизонтального підйому листової сталі (один лист за один підйом). Для зручності роботи з захоплювачами горизонтального типу ми рекомендуємо додатково укомплектувати виріб такелажною скобою.
- Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований; Коефіцієнт запасу міцності пари захватів: 4:1. Відповідають: EN 1677, ДСТУ EN 13155:2014.
Вантажопідйомність
(одного захвата/
двух захватів), тн |
Товщина
листа, мм |
A |
B |
C |
D |
Маса,
кг |
| мм |
| (0,75) 1,5* |
0 – 50 |
127 |
90 |
15 |
30 |
8,6 |
| (1,5) 3,0 |
0 - 50 |
220 |
120 |
30 |
36 |
15,4 |
6. Захоплювач горизонтальний збільшений (тип 1) ABLE
Захоплювач з широким зевом американської ТМ «ABLE» використовується для підняття і переміщення не провисаючих листових матеріалів, балок і т.д. Використовується в парі. Загартоване коване залізо притискного пристрою забезпечує надійне зчеплення матеріалів, які підлягають переміщенню. Має збільшене зево розкриття, що дозволяє працювати з вантажами більш широкого розмірного діапазону по висоті. Кожен захоплювач протестований навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
Вантажопідйомність
(одного захвата/
двух захватів), тн |
Товщина
листа, мм |
A |
B |
C |
D |
E |
Маса,
кг |
| мм |
| (0,75) 1,5 |
0 – 50 |
52 |
127 |
100 |
218 |
30 |
4,3 |
| (1,5) 3,0 |
0 - 50 |
52 |
220 |
110 |
270 |
36 |
8,4 |
| (2,5) 5,0 |
0 - 50 |
62 |
260 |
130 |
315 |
40 |
13,1 |
7. Захоплювач горизонтальний універсальний ABLE
Захоплювач горизонтальний універсальний (виробництво США) призначений для горизонтального підйому і переміщення сталевих листів, балок, двутаврів, профілю твердістю до 345 НВ. Відмінною особливістю горизонтального захоплювача є можливість використання в роботі одного пристрою. Кожен захоплювач протестований навантаженням, котре в два рази перевищує вантажопідйомність пристрою.
Матеріал робочих органів: високоміцна конструкційна сталь 20ХГТ. Корпус пофарбований.
Коефіцієнт запасу міцності пари захоплювачів: 4:1.
Відповідає: EN 1677, ДСТУ EN 13155:2014.
Вантажопідйомність
(одного захоплювача), тн |
Товщина
листа, мм |
L |
T |
t |
H |
h1 |
h2 |
B |
b1 |
b2 |
D |
d |
Маса,
кг |
| мм |
| 1,0 |
1 – 13 |
166 |
32 |
12 |
100 |
22 |
36 |
102 |
42 |
64 |
70 |
46 |
2,1 |
| 2,0 |
3 – 22 |
253 |
40 |
16 |
132 |
33 |
46 |
130 |
56 |
84 |
92 |
56 |
4,8 |
| 3,0 |
12 – 35 |
276 |
44 |
18 |
178 |
40 |
66 |
172 |
70 |
92 |
82 |
42 |
8,5 |
8. Захоплювач горизонтальний (для стопки листів)
Захоплювач даного типу призначений для роботи з високими пачками (стопками) листової сталі. Захоплювач має широке регулювання робочої висоти розкриття за рахунок притискного пальця. Для більш швидкого і зручного стропування, ми рекомендуємо додатково комплектувати захоплювач такелажною скобою.
Захоплювачі даного типу представлені таким діапазоном вантажопідйомності при роботі в парі: 3,0 тн.; 4,5 тн.; 8,0 тн.
Матеріал робочих органів: високоміцна легована сталь. Корпус пофарбований;
Відповідають стандарту: EN 1677;
Коефіцієнт запасу міцності пари захватів: 4:1.
Відповідають: EN 1677, ДСТУ EN 13155:2014.
| В/п, тн (одного захвата/двух захватів), тн |
Товщина
пачки, мм |
A |
B |
C |
D |
E |
F |
Вага
1 шт., кг |
| мм |
| (1,5) 3,0 |
20 – 160 |
110 |
210 |
25 |
26 |
140 |
380 |
19,0 |
| (2,25) 4,5 |
40 – 240 |
160 |
240 |
30 |
30 |
160 |
450 |
26,0 |
| (4,0) 8,0 |
40 - 240 |
180 |
300 |
60 |
40 |
200 |
520 |
51,0 |
Примітка: В залежності від виробника, захоплювачі даного типу можуть мати несуттєві відмінності і дещо не відповідати зазначеному малюнку. При необхідності уточнюйте розміри!
Схема застосування захоплювачів для горизонтального підйому:
