Такелажні ланки (ланки вантажні, ланки вантажопідйомні) - це металеві вироби, що застосовуються в стропах і вантажопідіймальних механізмах в якості основних або допоміжних елементів конструкції вантажопідйомного стропа. У цьому розділі представлений широкий асортимент такелажних ланок з легованої сталі по класу G80. Для запобігання корозії вантажопідйомні ланки пофарбовані стійкою фарбою. В обов'язковому порядку ланки такелажні проходять випробування навантаженням і супроводжуються сертифікатом якості. У деяких випадках, саме правильний вибір ланки по його вантажопідйомності і габаритним розмірам, як складової частини стропа, дозволить максимально комфортно і більш безпечно проводити вантажопідйомні операції.

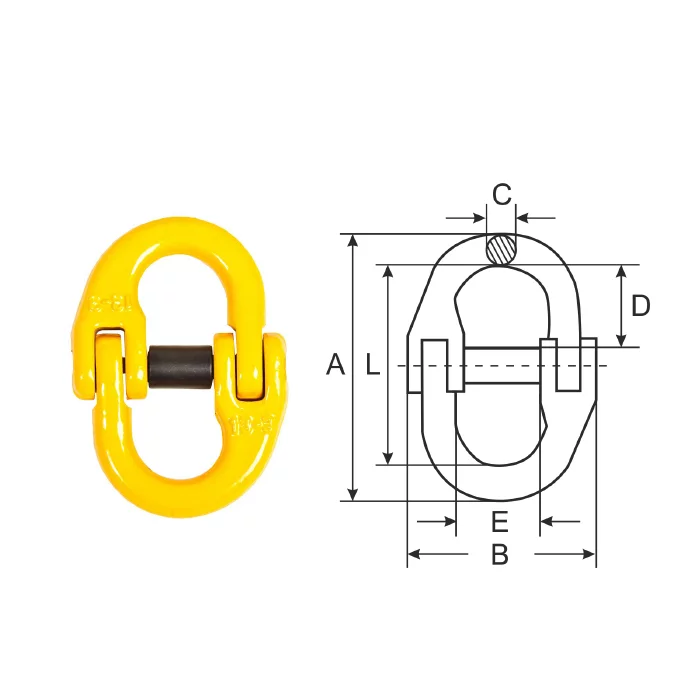

1. Ланка сполучна G80 SLR-074 (метелик)

Ланка сполучна G80 SLR-074 (метелик)
Тип Вантажопідйом
ність, тн
A B С D E L Вага 1 шт./кг
мм
6-8 1,12 62 44 8 18 14 45 0,14
7/8-8 2,0 78 55 10 24 19 59 0,2
10-8 3,15 94 70 13 27 25 68 0,4
13-8 5,3 116 83 15 33 30 85 0,8
16-8 8,0 145 102 21 41 33 104 1,1
18/20-8 12,5 167 117 24 48 41 119 1,8
22-8 15,0 195 134 25 60 48 147 3,2
26-8 21,2 227 166 33 67 57 162 4,5
32-8 31,5 280 205 39 84 66 202 9,0
Призначені для з'єднання компонентів ланцюгових строп.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

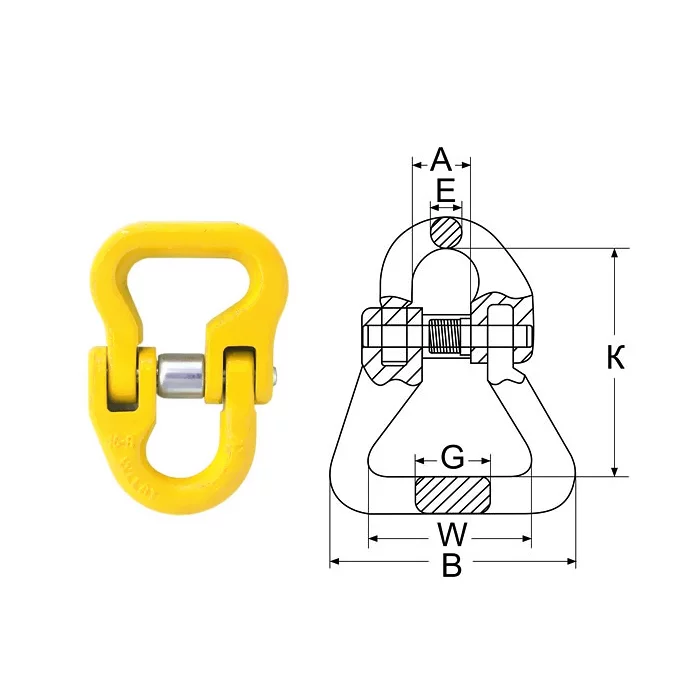

2. Ланка сполучна G80 SLR-001 (метелик для СТ)

Ланка сполучна G80 SLR-001 (метелик для СТ)
Тип Вантажопідйом
ність, тн
A B K W E G Вага 1 шт./кг
мм
6-8 1,12 15 60 54 37 8,0 18 0,2
7/8-8 2,0 20 61 63 37 9,5 24 0,3
10-8 3,15 26 66 81 35 11,0 30 0,7
13-8 5,3 30 88 94 49 16,5 36 1,5
Ланки даного типу призначені для з’єднання компонентів текстильних стропів за рахунок пласкої поверхні однієї з провушин, в яку може бути коректно встановлена стрічка текстильного стропу. Використання даного типу ланки є світовою практикою та єдиним правильним рішенням для збирання текстильних стрічкових та круглопрядних стропів.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

3. Ланка сполучна G80 SLR-002 (омега)

Ланка сполучна G80 SLR-002 (омега)
Тип Вантажопідйом
ність, тн
T L D K P Маса 1 шт./кг
мм
7/8-8 2,00 52 68 21 34 10 0,17
10-8 3,15 61 85 31 44 12 0,32
13-8 5,30 81 106 39 52 16 0,68
16-8 8,00 99 126 47 62 20 1,13
Ланки даного типу використовують як кінцеві та/або з’єднувальні елементи ланцюгових стропів. Відрізняються універсальністю та широким спектром застосування.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

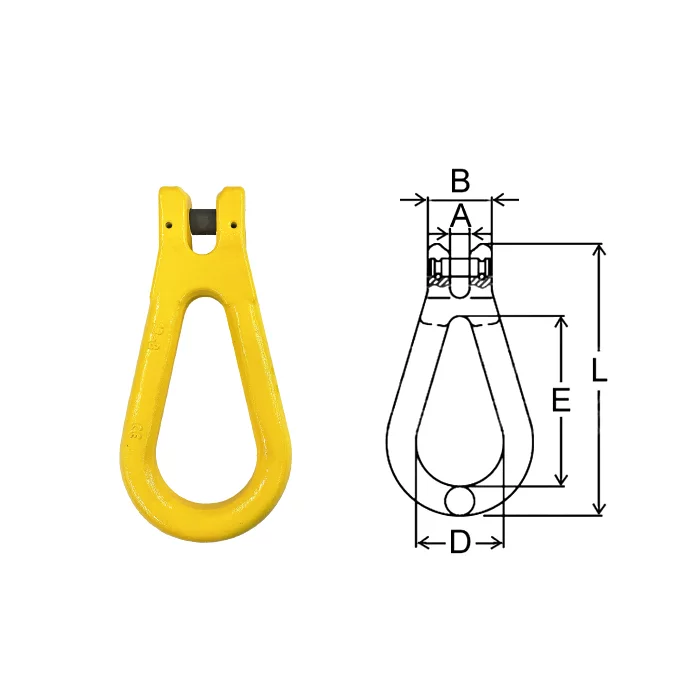

4. Ланка вилкова G80 SLR-270 (грушеподібна)

Ланка вилкова G80 SLR-270 (грушеподібна)
Тип В/п, тн A B D E L Маса 1 шт./кг
мм
7/8-8 2,00 10 33 45 87 139 0,50
10-8 3,15 12 42 60 108 174 0,93
13-8 5,30 16 56 67 138 228 1,76
16-8 8,0 19 68 72 165 264 1,76
Грушеподібні ланки SLR–270 є кінцевими елементами при виготовленні ланцюгових петльових стропів. Ланки запроектовані таким чином, що можуть продягатись одна в одну, що дозволяє стропити вантажі на «колиску» чи «удавку».
Коефіцієнт запасу міцності: 4:1.
Спосіб виготовлення: кування.
Матеріал: високоміцна легована сталь. Загартоване.
Відповідає: ДСТУ EN 1677-4:2014.

5. Ланка-вертлюг G80 SLR-283 (з підшипником)

Ланка-вертлюг G80 SLR-283 (з підшипником)
Тип В/п, тн A B E C D L Маса 1 шт./кг
мм
10-8 3,15 38 76 34 51 19 209 1,33
13-8 5,30 60 116 60 77 28 312 1,98
Ланка-вертлюг з підшипником – з’єднувальний елемент, завдяки якому, підвішений вантаж може обертатись навколо своєї вісі, при цьому вертлюг знімає навантаження та запобігає перекрученню стропів. Завдяки підшипнику, вертлюг здатен забезпечити вільне обертання навіть при підйомі та переміщенні важких вантажів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

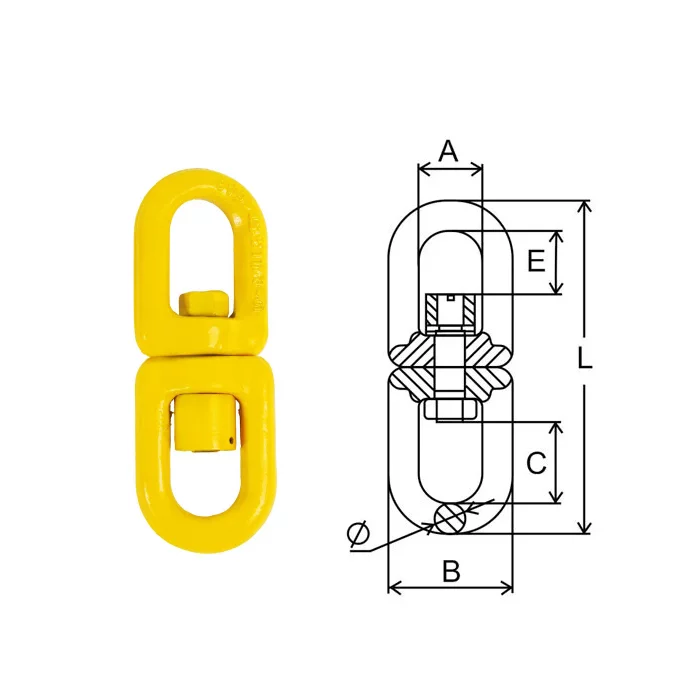

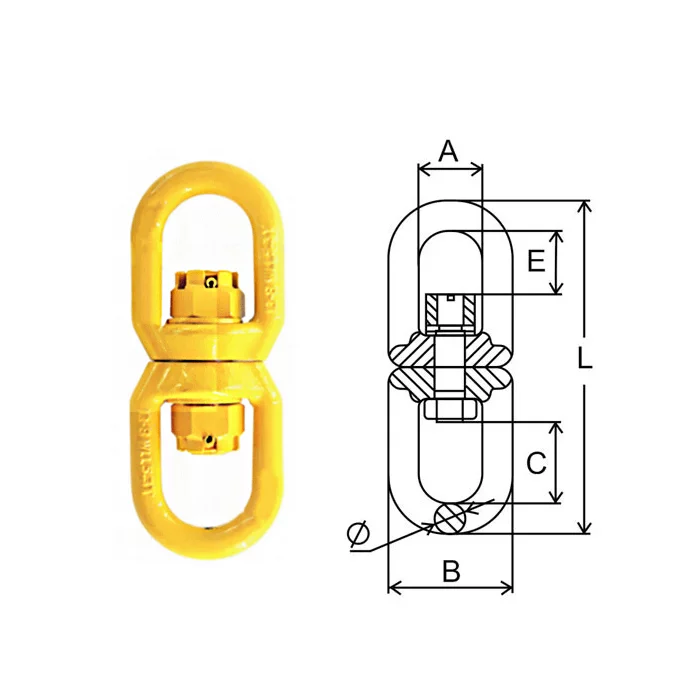

6. Ланка-вертлюг G80 SLR-031

Ланка-вертлюг G80 SLR-031
Тип Вантажопідйом
ність, тн
A B E C D L Маса 1 шт./кг
мм
7/8-8 2,00 37 63 28 28 14 167 0,85
10-8 3,15 41 74 37 37 16 198 1,33
13-8 5,30 49 84 40 40 17 225 1,98
Ланка-вертлюг – з’єднувальний елемент, завдяки якому, підвішений вантаж може обертатись навколо своєї вісі, при цьому вертлюг знімає навантаження та запобігає перекрученню стропів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.

7. Ланка сполучна G70 SLR-356 (перехідна)

Ланка сполучна G70 SLR-356 (перехідна)
Тип Робоче
навантаження, тн
Руйнівне
навантаження, тн
A B M N L Вага 1 шт./кг
1/4" 1,18 4,72 32.0 13.2 19.5 37.5 72.5 0,17
5/16" – 3/8" 2,45 9,8 39.5 14.7 25.9 52.5 90.7 0,37
7/16" 3,17 12,68 44.2 18.0 29.3 57.5 104.0 0,57
1/2" 4,17 16,68 51.0 21.2 32.3 63.5 116.0 0,71
Застосовується для з'єднання різнокаліберних елементів стропа за класом G43 - G80 (ланцюгів, ланок, гаків). Даний тип ланки буде цікавий виробникам ланцюгових і канатних строп.
Коефіцієнт запасу міцності: 4:1.
Матеріал: вуглецева сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.

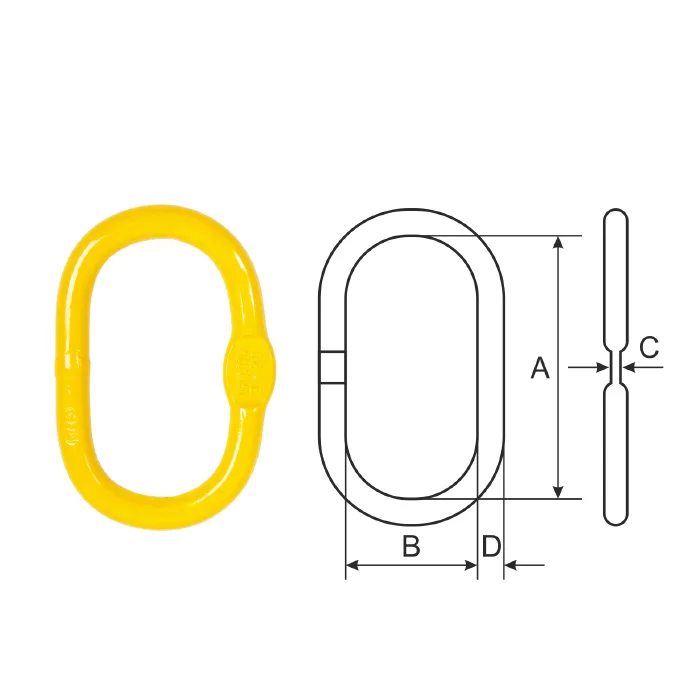

8. Ланка овальна G80 SLR-033 (тип А343)

Ланка овальна G80 SLR-033 (тип А343)
Тип Вантажопідйом
ність, тн
A B C (товщина
плоскої частини)
D Вага 1 шт./кг
мм
6-8 1,12 109 61 8 15 0,34
7-8 2,0 110 59 9 17 0,53
8-8 3,15 135 74 10 19 0,83
10-8 5,3 159 90 13 23 1,45
13-8 8,0 183 95 16 26 2,33
16-8 11,2 200 108 20 33 3,94
18-8 14,0 260 137 21 36 6,16
20-8 17,0 303 160 21 42 9,0
22-8 21,2 343 183 21 44 12,8
26-8 31.5 345 190 52 52 17,2
32-8 45,0 408 210 37 56 24,0
Такелажні ланки даного типу застосовуються в якості сполучних і кінцевих елементів в канатних, ланцюгових, а також текстильних стропах. На тілі мають спеціальну плоску ділянку для зручності складання і стикування з іншими елементами стропа.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.

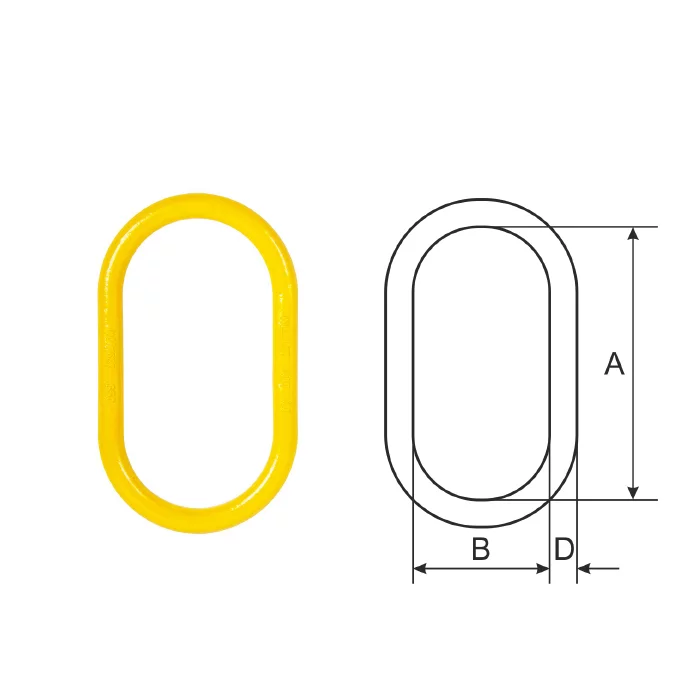

9. Ланка овальна G80 SLR-454 збільшена типу NORY

Ланка овальна G80 SLR-454 збільшена типу NORY
Вантажопідйом
ність, тн
A B D Вага 1 шт./кг
мм
3,2 185 96 16 0,86
4,7 142 70 20 1,3
6,4 300 215 27 3,55
11,0 303 215 33 5,95
19,0 422 220 41 10,7
27,0 470 252 47 17,04
Дана ланка застосовується для виробництва канатних, ланцюгових, текстильних стропів. Відмінною особливістю цього типу є істотно збільшені габаритні розміри, завдяки чому Ваш строп завжди підійде на будь-який крановий гак.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

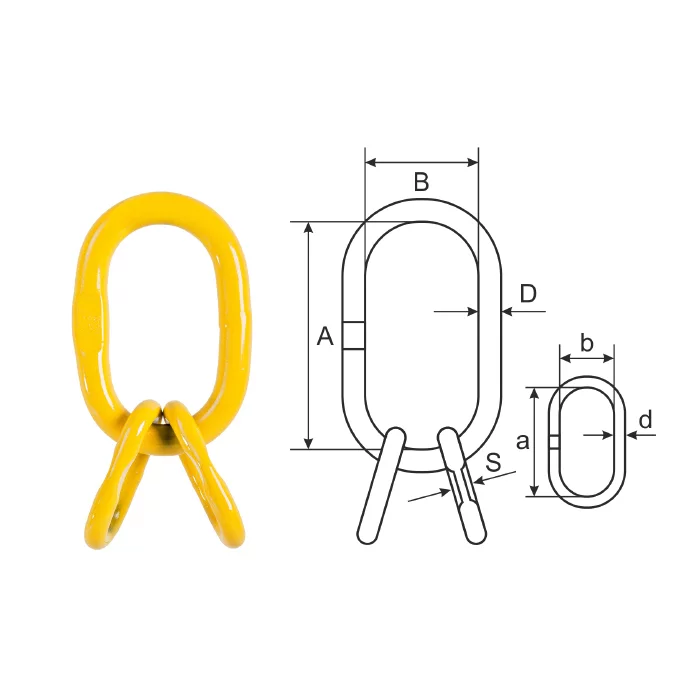

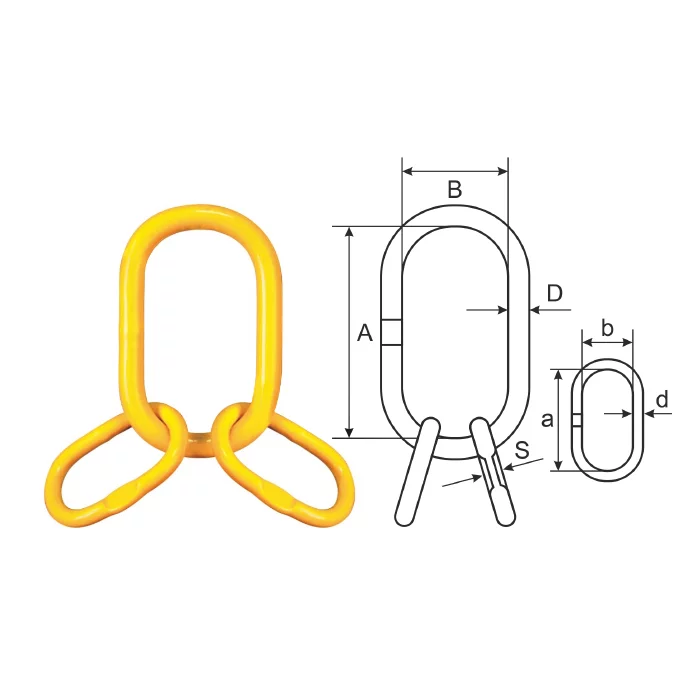

10. Ланка головна з овалами G80 SLR-032 (тип А346)

Ланка головна з овалами G80 SLR-032 (тип А346)
Тип Вантажопідйом
ність, тн
A B D S a b d Вага 1 шт./кг
мм
6-8 2,36 130 73 19 9 55 25 15 1,1
8-8 4,25 158 85 23 10 71 33 17 2,16
10-8 6,7 178 97 26 11 86 41 18 3,4
13-8 11,2 200 109 32 13 115 49 23 6,1
16-8 17,0 260 141 35 16 141 65 25 9,9
20-8 26,5 347 188 48 22 187 100 33 23,3
22-8 31,5 345 187 49 35 183 99 35 35,0
26-8 45,0 405 200 56 41 181 103 41 47,0
32-8 63,0 466 255 71 51 200 113 51 67,0
Ланка з додатковими овалами застосовуються в якості основних сполучних елементів в двовіткових канатних і багатовіткових ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.

11. Ланка головна з овалами G80 SLR-094 (тип А347)

Ланка головна з овалами G80 SLR-094 (тип А347)
Тип Вантажопідйом
ність, тн
A B D S a b d Вага
1 шт./кг
мм
1/2" 2,4 99 60 14 8 83 36 12 0,82
11/16" 3,2 159 86 19 7,6 99 59 15 1,6
3/4" 4,2 159 86 21 7,6 101 60 15 1,95
7/8" 6,7 175 100 23 8,4 149 72 19 3,16
1-1/8" 11,2 270 141 28 13,5 168 90 22 6,75
1-1/4" 17,0 270 139 32 16,5 180 98 25 9,31
1-1/2" 25,0 300 155 41 19 270 140 32 18,4
1-3/4" 31,5 335 175 45 23 280 155 36 26,6
2" 45,0 345 190 51 - 355 180 46 43,0
Ланка з збільшеними додатковими овалами застосовуються в якості основних сполучних елементів в багатовіткових канатних і ланцюгових стропах (павуків).
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017.

12. Ланка головна з овалами G80 SLR-134 збільшена

Ланка головна з овалами G80 SLR-134 збільшена
Тип Вантажопідйом
ність, тн
A B S D a b d Вага 1 шт./кг
мм
32-8 67,0 435 220 56 61 395 205 56 73,0
WLL-80 80,0 445 250 60 70 425 220 60 100,0
WLL-100 100,0 450 265 71 83 435 225 71 136,0
Ланка А676 - це ланки великої вантажопідйомності. Застосовуються в якості основних сполучних елементів в канатних і ланцюгових стропах.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN 1677-4:2017

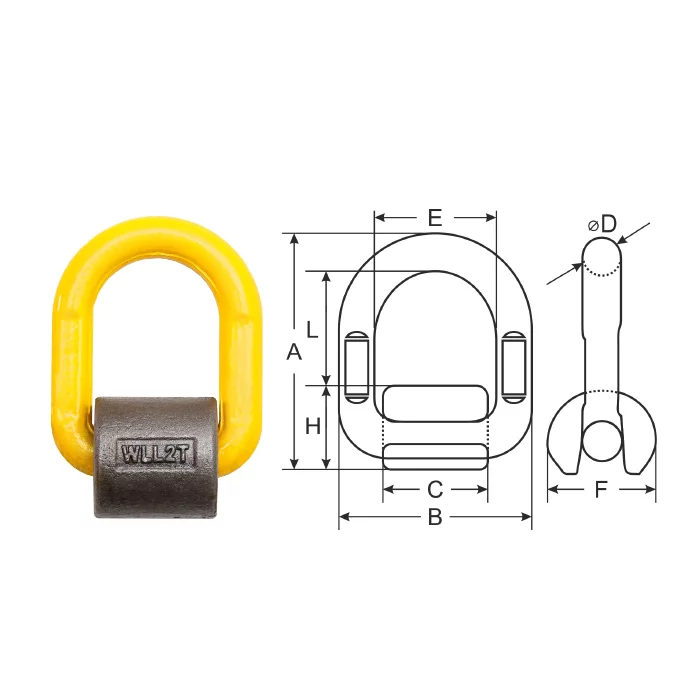

13. Ланка приварочна G80 SLR-349

Ланка приварочна G80 SLR-349
Вантажопідйом
ність, тн
Руйнівне
навантаження, тн
A B C D E F H L Вага
1 шт./кг
2.0 8,0 109 70 40 15 41 41 32 48 0,47
3,15 12,8 118 79 44 17 44 43 37 47 0,67
5,3 20,0 147 99 50 23 54 61 46 56 1,44
8,0 32,0 145 122 66 27 68 70 51 70 2,40
Даний вид такелажних ланок має широке застосування в індустрії і транспорті, оскільки може бути приварений практично до будь-якої рівної металевої основи. Після установки в потрібному місці, використовується як постійна точка кріплення і захоплення для стяжних ременів або вантажопідйомних стропів у вигляді зручного вушка.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Метод виготовлення - кування.
Відповідає ДСТУ EN 1677-4:2017

14. Ланка трикутна роз'ємна РТ1/РТ3 ГОСТ 25573-88

Ланка трикутна роз'ємна РТ1/РТ3 ГОСТ 25573-88
Тип Вантажопідйом
ність, тн
A B C D E F G Вага,
1 шт/кг
мм
Рт1-1.25 1,25 36.0 130.0 125.0 14.0 - - - 0,95
Рт1-1.6 1,6 36.0 130.0 125.0 14.0 - - - 1,00
Рт1-2.0 2,0 38.0 142.0 150.0 16.0 89 130 85 1,87
Рт1-2.5 2,5 46.0 164.0 165.0 18.0 - - - 1,93
Рт1-3.2 3,2 50.0 182.0 180.0 20.0 134 155 105 2,23
Рт1-4.0 4,0 54.0 196.0 205.0 22.0 125 155 110 3,19
Рт1-5.0 5,0 60.0 205.0 225.0 25.0 155 165 120 4,26
Рт1-6.3 6,3 68.0 236.0 250.0 28.0 148 193 135 5,67
Рт1-8.0 8,0 74.0 266.0 280.0 32.0 197 220 150 7,88
Рт1-10.0 10,0 80.0 296.0 300.0 36.0 200 250 170 11,5
Рт1-12.5 12,5 90.0 330.0 340.0 40.0 217 270 185 16,1
Рт1-16.0 16,0 100.0 365.0 375.0 45.0 255 315 215 22,2
Рт1-20.0 20,0 110.0 400.0 400.0 50.0 260 330 220 34,50
Рт1-25.0 25,0 125.0 461.0 425.0 56.0 250 390 265 39,5
Рт1-32.0 32,0 140.0 505.0 490.0 56.0 290 435 290 55,8
Ланка даного типу проводилися багато десятиліть на території країн колишнього СРСР і застосовувалася в якості основного вантажопідйомного елемента канатного стропа. Мають істотно більшу вагу по відношенню до аналогічних ланок імпортного виробництва типів G80 і G100, що істотно впливає на ціну цих виробів.
Коефіцієнт запасу міцності: 4:1.
Матеріал: сталь 09Г2С.
Спосіб приготування: кування.
Відповідає ДСТУ EN 1677-4:2017
