Такелажні гаки (гаки вантажні, гаки вантажопідйомні) - це металеві вироби, що застосовуються в стропах і вантажопідіймальних механізмах як захоплення для зачеплення і підйому вантажу. Матеріалом для виготовлення таких гаків служить легована сталь. Для запобігання корозії вантажопідйомні гаки фарбуються стійкою до впливу зовнішнього середовища фарбою. Всі типи гаків проходять випробування навантаженням і супроводжуються сертифікатом якості. У цьому розділі представлений широкий асортимент такелажні гаків по класу G80. У ряді випадків, саме правильний вибір конструкції гака і його вантажопідйомності, як складової частини Вашого вантажопідйомного стропа, дозволить максимально комфортно і безпечно проводити зачеплення, підйом і переміщення Вашого вантажу в Ваших індивідуальних умовах.
1. Гак чалочний А320 SLR-130
Вантажопідйом
ність, тн |
A |
B |
C |
D |
E |
F |
G |
H |
L |
Вага
1 шт./кг |
| мм |
| 0,75 |
97 |
61 |
16 |
16 |
17 |
33 |
9 |
19 |
70 |
0,205 |
| 1,5 |
125 |
76 |
17 |
22 |
20 |
45 |
12 |
25 |
89 |
0,35 |
| 2,0 |
142 |
94 |
21 |
27 |
23 |
51 |
13 |
29 |
101 |
0,50 |
| 3,0 |
162 |
98 |
24 |
30 |
28 |
61 |
16 |
32 |
118 |
0,77 |
| 5,0 |
200 |
121 |
31 |
38 |
33 |
76 |
20 |
39 |
144 |
1,95 |
| 7,0 |
255 |
149 |
40 |
50 |
42 |
97 |
25 |
46 |
185 |
3,27 |
| 11,0 |
315 |
177 |
47 |
63 |
51 |
117 |
31 |
58 |
230 |
6,80 |
| 15,0 |
355 |
210 |
57 |
72 |
59 |
135 |
34 |
67 |
254 |
6,96 |
| 22,0 |
435 |
255 |
68 |
88 |
77 |
170 |
42 |
86 |
315 |
15,33 |
Гаки даного типу застосовуються в якості захватів в канатних стропах.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
2. Гак чалочний G80 SLR-013 (з вушком)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
D |
E |
F |
G |
H |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
108 |
71 |
14 |
20 |
22 |
42 |
9 |
21 |
78 |
0,3 |
| 7/8-8 |
2,0 |
132 |
78 |
17 |
25 |
28 |
50 |
13 |
25 |
97 |
0,4 |
| 10-8 |
3,15 |
165 |
108 |
22 |
37 |
30 |
70 |
16 |
35 |
116 |
0,9 |
| 13-8 |
5,3 |
210 |
140 |
27 |
43 |
38 |
85 |
19 |
43 |
149 |
1,7 |
| 16-8 |
8,0 |
250 |
155 |
36 |
50 |
45 |
99 |
24 |
50 |
183 |
3,2 |
| 20-8 |
12,5 |
305 |
190 |
42 |
62 |
47 |
120 |
30 |
61 |
215 |
5,8 |
| 22-8 |
15,0 |
345 |
240 |
44 |
60 |
74 |
130 |
33 |
76 |
235 |
8,5 |
| 26-8 |
21,2 |
390 |
255 |
60 |
63 |
85 |
138 |
36 |
88 |
275 |
13,0 |
| 32-8 |
31,5 |
480 |
305 |
66 |
87 |
100 |
170 |
39 |
96 |
350 |
17,0 |
Гаки цього типу застосовуються в якості захватів в канатних і ланцюгових стропах.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.

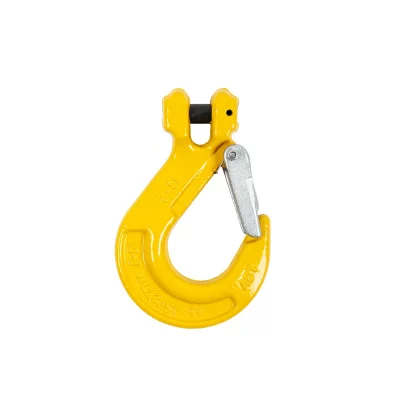

3. Гак чалочний G80 SLR-012 (вилковий)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
D1 |
D |
E |
F |
G |
H |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
110 |
77 |
15 |
10 |
11 |
25 |
32 |
8 |
21 |
76 |
0,41 |
| 7/8-8 |
2,0 |
129 |
84 |
18 |
9 |
11 |
24 |
37 |
9 |
27 |
85 |
0,65 |
| 10-8 |
3,15 |
157 |
102 |
23 |
13 |
15 |
30 |
48 |
13 |
33 |
102 |
1,05 |
| 13-8 |
5,3 |
198 |
131 |
28 |
16 |
15 |
37 |
57 |
16 |
46 |
125 |
1,67 |
| 16-8 |
8,0 |
235 |
158 |
35 |
22 |
19 |
46 |
70 |
21 |
59 |
143 |
3,71 |
| 20-8 |
12,5 |
270 |
183 |
49 |
23 |
22 |
50 |
77 |
24 |
62 |
170 |
6,0 |
| 22-8 |
15,0 |
318 |
235 |
52 |
26 |
27 |
64 |
92 |
26 |
71 |
210 |
9,86 |
Гаки даного типу застосовуються в якості захоплень в ланцюгових стропах. Мають стикувальні розміри з ланцюгом аналогічної вантажопідйомності.
Коефіцієнт запасу міцності 4:1
Матеріал: високоміцна легована сталь.
Відповідає ДСТУ EN1677-2:2017.
4. Гак-обмежувач G80 SLR-073 (кіготь)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
E |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
7,5 |
7,5 |
33 |
31 |
73,5 |
0,2 |
| 7/8-8 |
2,0 |
9,5 |
9,5 |
45 |
36 |
101 |
0,4 |
| 10-8 |
3,15 |
13 |
13 |
55 |
48 |
138 |
1,0 |
| 13-8 |
5,3 |
18 |
16 |
75 |
59 |
177 |
2,0 |
| 16-8 |
8,0 |
21 |
21 |
93 |
73 |
220 |
3,3 |
Гаки даного типу застосовуються в якості вкорочувач гілок ланцюгового стропа, а також можуть встановлюватися в ланцюгові гілки стяжних пристроїв. Мають кілька зручнішу конструкцію, в порівнянні з гаками-обмежувачами SL-86.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
5. Гак-обмежувач G80 SLR-086 (вилковий)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
D |
D1 |
F |
G |
E |
H |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
76 |
47 |
22 |
8 |
7 |
32 |
8 |
8 |
16 |
44 |
0,25 |
| 7/8-8 |
2,0 |
90 |
53 |
34 |
10 |
9 |
40 |
9 |
10 |
21 |
52 |
0,32 |
| 10-8 |
3,15 |
124 |
71 |
46 |
11 |
13 |
47 |
12 |
12 |
31 |
72 |
0,73 |
| 13-8 |
5,3 |
160 |
95 |
58 |
15 |
14 |
53 |
16 |
16 |
43 |
89 |
1,6 |
| 16-8 |
8,0 |
180 |
110 |
72 |
20 |
21 |
69 |
20 |
19 |
50 |
100 |
2,8 |
| 20-8 |
12,5 |
215 |
135 |
75 |
27 |
23 |
81 |
24 |
22 |
58 |
120 |
5,0 |
| 22-8 |
15,0 |
255 |
159 |
90 |
28 |
27 |
90 |
26 |
26 |
65 |
140 |
7,4 |
| 26-8 |
21,2 |
303 |
178 |
101 |
32 |
30 |
115 |
35 |
28 |
78 |
170 |
12,6 |
Гаки даного типу застосовуються в якості укорочувачів гілок ланцюгового стропа, а також встановлюються в ланцюгові гілки стяжних пристроїв.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2014.
6. Гак-обмежувач G80 SLR-313 (вилковий з піном)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
E |
M |
L |
Маса
1 шт./кг |
| мм |
| 6-8 |
1,12 |
9,5 |
35,0 |
11,0 |
50 |
89 |
0,17 |
| 7/8-8 |
2,0 |
12,5 |
45,5 |
13,0 |
72 |
126 |
0,88 |
| 10-8 |
3,15 |
15,0 |
53,0 |
16,5 |
96 |
163 |
1,85 |
| 13-8 |
5,3 |
18,5 |
69,5 |
19,0 |
112 |
183 |
3,24 |
Гаки даного типу застосовуються в якості вкорочувачів гілок ланцюгового стропа згідно стандарту EN818-2, а також встановлюються в ланцюгові гілки стяжних пристроїв.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2014.
7. Гак-обмежувач G80 SLR-085 (з вушком)
| Тип |
Вантажопідйом
ність, тн |
D |
E |
R |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
8,0 |
13.5 |
16.0 |
42.0 |
0,17 |
| 7/8-8 |
2,00 |
10,8 |
17,0 |
24,0 |
54,0 |
0,30 |
| 10-8 |
3,20 |
13,0 |
20,0 |
29,0 |
79,0 |
0,75 |
| 13-8 |
5,30 |
16,5 |
26,0 |
42,0 |
99,0 |
1,4 |
| 16-8 |
8,00 |
19,2 |
30,0 |
46,0 |
106,0 |
2,3 |
| 20-8 |
12,50 |
24,0 |
37,0 |
55,0 |
140,0 |
4,6 |
Гаки даного типу застосовуються в якості вкорочувачів гілок ланцюгового стропа, а також встановлюються в ланцюгові гілки стяжних пристроїв та V-подібних ланцюгових стропів для евакуації авто.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017

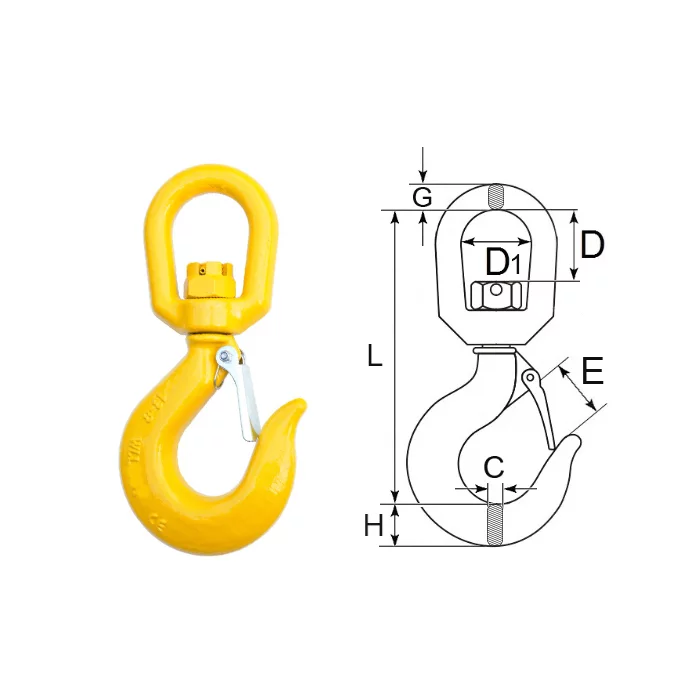

8. Гак-вертлюг G80 SLR-040
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
D |
D1 |
E |
F |
G |
K |
H |
L |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
140 |
N/B |
N/B |
22 |
32 |
22 |
N/B |
9 |
N/B |
N/B |
112 |
0,34 |
| 7/8-8 |
2,0 |
191 |
92 |
21 |
37 |
42 |
23 |
76 |
16 |
18 |
21 |
149 |
1,0 |
| 10-8 |
3,15 |
206 |
103 |
23 |
38 |
42 |
28 |
76 |
16 |
19 |
33 |
162 |
1,3 |
| 13-8 |
5,3 |
250 |
126 |
33 |
43 |
45 |
36 |
86 |
18 |
22 |
43 |
187 |
2,3 |
| 16-8 |
8,0 |
315 |
161 |
36 |
56 |
59 |
44 |
114 |
25 |
25 |
47 |
245 |
4,2 |
| 18/20-8 |
12,5 |
369 |
N/B |
N/B |
51 |
70 |
55 |
N/B |
28 |
N/B |
N/B |
282 |
7,4 |
| 22-8 |
15,0 |
431 |
N/B |
N/B |
58 |
79 |
61 |
N/B |
32 |
N/B |
N/B |
332 |
10,6 |
| 26-8 |
21,2 |
547 |
N/B |
N/B |
100 |
105 |
81 |
N/B |
40 |
N/B |
N/B |
431 |
21,4 |
| 32-8 |
31,5 |
603 |
N/B |
N/B |
90 |
105 |
82 |
N/B |
40 |
N/B |
N/B |
472 |
32,0 |
Обертові гаки застосовуються в якості кінцевих захватів в канатних і ланцюгових стропах.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
9. Гак-вертлюг G80 SLR-788 (з підшипником)
| Тип |
Вантажопідйом
ність, тн |
K |
P |
B |
A |
D |
T |
H |
Маса
1 шт./кг |
| мм |
| 6-8 |
1,12 |
149 |
29 |
22 |
31 |
12 |
15 |
19 |
0,70 |
| 7/8-8 |
2,00 |
186 |
34 |
29 |
36 |
14 |
20 |
24 |
1,20 |
| 10-8 |
3,15 |
203 |
33 |
48 |
42 |
17 |
24 |
30 |
1,70 |
| 13-8 |
5,30 |
240 |
38 |
58 |
47 |
20 |
33 |
40 |
3,10 |
| 16-8 |
8,00 |
328 |
60 |
50 |
60 |
24 |
36 |
49 |
7,30 |
| 20-8 |
12,50 |
388 |
90 |
82 |
75 |
26 |
48 |
62 |
11,70 |
Обертаючі гаки з шарикопідшипником застосовуються в якості кінцевих захватів в канатних та ланцюгових стропах, легко обертається навіть при повному робочому навантаженню.
Коефіцієнт запасу міцності 4:1
Матеріал: міцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
10. Гак-вертлюг самоблокуючий G80 SLR-767
| Тип |
В/п, тн |
B |
C |
D |
E |
H |
M |
L |
Маса
1 шт./кг |
| мм |
| 6-8 |
1,12 |
32,5 |
23,0 |
11,5 |
28,0 |
20,0 |
70,0 |
184 |
1,1 |
| 7/8-8 |
2,0 |
36,0 |
28,5 |
13,0 |
36,0 |
26,0 |
90,0 |
226 |
1,6 |
| 10-8 |
3,15 |
42,0 |
35,0 |
15,5 |
45,0 |
30,0 |
109,0 |
269 |
1,94 |
| 13-8 |
5,3 |
50,0 |
41,0 |
17,0 |
53,5 |
40,5 |
138,5 |
327 |
3,4 |
| 16-8 |
8,0 |
71,0 |
58,0 |
21,5 |
61,0 |
50,5 |
170,5 |
413 |
7,26 |
| 20-8 |
12,5 |
72,0 |
63,0 |
26,0 |
76,5 |
62,0 |
192,5 |
460 |
12,5 |
| 22-8 |
15,0 |
97,0 |
96,0 |
33,0 |
80,0 |
65,0 |
205,0 |
566 |
17,1 |
Поєднує в собі конструктивні особливості двох видів гаків: самоблокуючих та вертлюгів. Обертаючі ковані гаки-вертлюги виключають ризик зісковзування петлі канатного або ланцюгового стропу із зева гака за рахунок замикаючого пристрою.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбований.
Тест на руйнування і наявність мікротріщин.
Відповідає ДСТУ EN1677-2:2017.
11. Гак самоблокуючий G80 SLR-081 (з вушком)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
D |
E |
F |
G |
H |
L |
Z |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
141 |
74 |
17 |
21 |
38 |
43 |
10 |
22 |
109 |
28 |
0,5 |
| 8-8 |
2,0 |
170 |
90 |
20 |
24 |
50 |
50 |
12 |
28 |
136 |
37 |
0,8 |
| 10-8 |
3,15 |
213 |
109 |
27 |
32 |
55 |
62 |
15 |
30 |
171 |
45 |
1,55 |
| 13-8 |
5,3 |
262 |
136 |
33 |
40,5 |
63 |
79 |
19,5 |
42 |
209 |
53 |
3,2 |
| 16-8 |
8,0 |
330 |
158 |
39 |
56 |
72 |
100 |
22 |
51 |
256 |
60 |
5,75 |
| 18/20-8 |
12,5 |
355 |
191 |
50 |
64 |
90 |
118 |
27 |
56 |
270 |
88 |
8,5 |
| 22-8 |
15,0 |
417 |
N/B |
N/B |
70 |
N/B |
130 |
30 |
67 |
320 |
N/B |
13,0 |
| 26-8 |
21,2 |
472 |
N/B |
N/B |
80 |
N/B |
144 |
34 |
75 |
363 |
N/B |
18,0 |
| 32-8 |
31,5 |
614 |
N/B |
N/B |
105 |
N/B |
195 |
45 |
97 |
472 |
N/B |
44,5 |
Гаки, що запираються самі, застосовуються у вигляді захватів в канатних і ланцюгових стропах в найвідповідальніших вантажопідйомних операціях, забезпечуючи додаткову безпеку. Дуже зручний в роботі.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-3:2017
12. Гак самоблокуючий G80 SLR-082 (вилковий)
| Тип |
Вантажопідйом
ність, тн |
E |
B |
H |
∅ |
R |
Z |
Вага
1 шт./кг |
| мм |
| 6-8 |
1,12 |
40 |
8,5 |
24 |
30 |
96 |
28 |
0,54 |
| 7/8-8 |
2,0 |
52 |
9,0 |
26 |
44 |
113 |
37 |
0,83 |
| 10-8 |
3,15 |
54 |
12 |
32 |
53 |
141 |
44 |
1,52 |
| 13-8 |
5,3 |
67 |
15 |
44 |
66 |
175 |
53 |
3,14 |
| 16-8 |
8,0 |
72 |
18 |
53 |
80 |
205 |
60 |
5,47 |
| 20-8 |
12,5 |
78 |
24 |
56 |
95 |
230 |
88 |
7,82 |
| 22-8 |
15,0 |
N/B |
28 |
73 |
93 |
250 |
N/B |
11,5 |
| 26-8 |
21,2 |
N/B |
34 |
74 |
105 |
317 |
N/B |
19,3 |
Гаки, що замикаються застосовуються у вигляді захоплень в ланцюгових стропах при виконанні найвідповідальніших вантажопідйомних операцій, забезпечуючи додаткову безпеку. Дуже зручні в роботі.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-3:2017

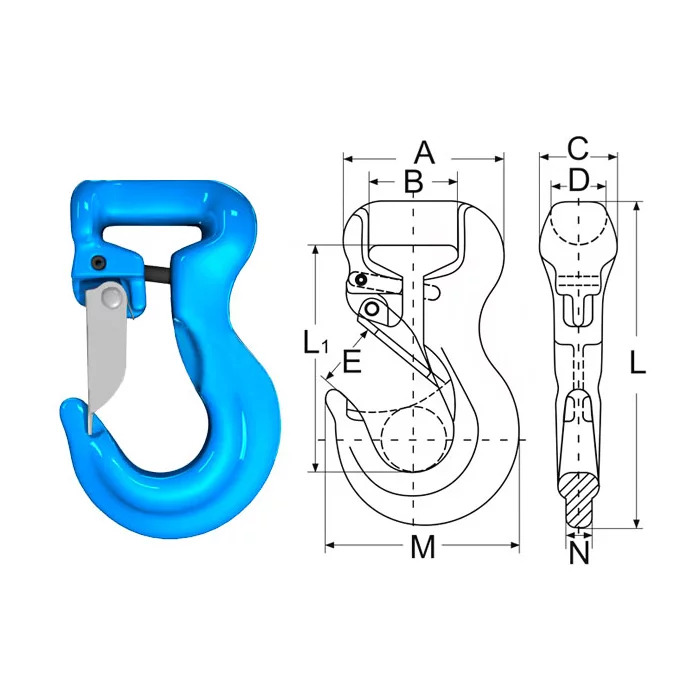

13. Гак з'ємний G100 SLR-1043 для СТ
Вантажопідйом
ність, тн |
A |
B |
C |
D |
E |
M |
N |
L |
L1 |
Маса
1 шт./кг |
| мм |
| 1,0 |
58 |
34 |
28 |
19 |
25 |
73 |
17 |
117 |
83 |
0,45 |
| 2,0 |
72 |
40 |
34 |
24 |
29 |
83 |
18 |
143 |
102 |
0,90 |
| 3,0 |
86 |
47 |
38 |
29 |
35 |
106 |
24 |
168 |
118 |
1,50 |
| 5,0 |
131 |
73 |
45 |
36 |
41 |
130 |
32 |
220 |
155 |
3,40 |
Новий та сучасний тип гаку класу G100, котрий застосовується в конструкціях стрічкових та круглопрядних текстильних стропів, а також є відмінним рішенням для буксирувальних ременів. Цей тип гаків ще називають «карманним», оскільки він може бути знятим або встановленим в петлю стропу або ременя завдяки відкритій конструкції провушині. Відрізняється підвищеною міцністю, на 25% більшою, ніж в виробах 8 класу міцності.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017
14. Гак-чокер G80 SLR-016 (для СТ)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
E |
L |
Маса
1 шт./кг |
| мм |
| DS016-2.2T |
2,2 |
61 |
117 |
37 |
167 |
1,47 |
Новий та сучасний тип вантажопідйомного гаку, котрий спеціально розроблений для використання в петлях текстильних стрічкових стропів, якими можливо стропити вантажі методом «на удавку». Відмінністю даного типу гаку є широка та пласка робоча поверхність зева на котру добре лягає стрічка стропу, запобігаючи її швидке зношування враховуючи згинання, сили тертя та ін.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017
15. Гак-чокер G80 SLR-072 (для СК)
| Тип |
Грузоподьем
ность, тн |
A |
B |
C |
D |
E |
Вага
1 шт./кг |
| мм |
| 3/8" – 1/2" |
1,6 |
131 |
71 |
20 |
17 |
17 |
0,68 |
| 5/8" |
2,0 |
151 |
78 |
22 |
22 |
18 |
1,21 |
| 3/4" |
3,0 |
169 |
101 |
26 |
28 |
23 |
1,99 |
| 1" |
5,0 |
208 |
133 |
35 |
32 |
37 |
4,18 |
Вантажопідйомні гаки - чокери встановлюються на робоче тіло канатного стропа. Широкий поздовжній отвір гака дає можливість вільно переміщатися гаку по всій довжині стропа, дозволяючи швидко охоплювати круглі заготовки (колоди, труби) різних діаметрів. В основному застосовуються для валки і заготівлі лісу.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
16. Гак-чокер G80 SLR-026 (для СЦ)
| Тип |
Вантажопідйом
ність, тн |
A |
B |
C |
K |
Маса
1 шт./кг |
| мм |
| 7/8-8 |
2,00 |
30 |
52 |
16 |
123 |
0,40 |
| 10-8 |
3,15 |
39 |
68 |
20 |
156 |
0,80 |
| 13-8 |
5,30 |
52 |
85 |
26 |
195 |
1,90 |
| 16-8 |
8,00 |
64 |
108 |
30 |
246 |
3,00 |
Вантажопідйомні гаки-чокери встановлюються на робочому тілі ланцюгового стропу. Використовують даний гак при підійманні ланцюговими стропами на «удавку». Широкий поперечний отвір гака дає можливість вільно переміщатись гаку по всій довжині стропу, даючи можливість охоплювати круглі заготовки (труби, ліс, пачки з металопрокатом) різних діаметрів.
Коефіцієнт запасу міцності 4:1
Матеріал: міцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
17. Гак зі збільшеним зевом G80 SLR-015 (з вушком)
| Тип |
Вантажопідйом
ність,тн |
A |
B |
C |
d |
E |
F |
G |
H |
L |
Вага
1 шт./кг |
| мм |
| 7/8-8 |
2,0 |
165 |
120 |
26 |
18 |
62 |
44 |
13 |
32 |
120 |
1,1 |
| 10-8 |
3,15 |
201 |
145 |
36 |
20 |
73 |
54 |
17 |
39 |
145 |
2,0 |
| 13-8 |
5,3 |
232 |
170 |
39 |
27 |
86 |
65 |
19 |
45 |
168 |
3,2 |
| 16-8 |
8,0 |
275 |
195 |
46 |
32 |
99 |
78 |
23 |
52 |
200 |
5,5 |
| 20-8 |
12,5 |
323 |
230 |
57 |
38 |
112 |
92 |
27 |
66 |
230 |
9,3 |
Гаки даного типу застосовуються на кранах, які працюють на «гарячих» виробництвах. Застосування гаків, не оснащених запобіжними замками в інших вантажопідіймальних кранах дозволяється за умови використання строп (канатних / ланцюгових), що виключають їх випадання із зіву крюка.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
18. Гак зі збільшеним зевом G80 SLR-116 (з вушком)
Вантажопідйом
ність,тн |
K |
D |
d |
E |
H |
Маса
1 шт./кг |
| мм |
| 2,0 |
118 |
23 |
12 |
57 |
28 |
0,8 |
| 3,2 |
150 |
32 |
16 |
71 |
32 |
1,4 |
| 5,4 |
180 |
44 |
19 |
87 |
42 |
2,7 |
Гак даного типу використовується при роботі з нестандартними елементами кріплення у випадках, коли нема можливості застосовувати стандартні гаки.
Дуже часто гак типу SL-16 називають «ливарний гак», так як звична область застосування гаку – це металургійне виробництво, точніше ливарний цех. Слід звернути увагу, що гак не має запобіжного замку. Особливістю гаку даного типу, котрий відрізняє його від гаку SL-15, є менше січення робочої частини гаку, а також збільшений розмір вуха.
Коефіцієнт запасу міцності: 4:1.
Матеріал: міцна легована сталь. Пофарбований.
Відповідає ДСТУ EN1677-2:2017.
19. Гак зі збільшеним зевом G80 SLR-237 (вилковий)
| Тип |
Вантажопідйом
ність,тн |
A |
B |
C |
E |
H |
M |
L |
Маса
1 шт./кг |
| мм |
| 7/8-8 |
2,0 |
9,5 |
38 |
25 |
62 |
35 |
128 |
160 |
1,1 |
| 10-8 |
3,2 |
12 |
51 |
33 |
75 |
40 |
154 |
199 |
2,5 |
Гак зі збільшеним зевом типу SL-237 використовується в конструкіях ланцюгових стропів при роботі з нестандартними елементами кріплення у випадках, коли нема можливості застосовувати стандартні гаки.
Дуже часто гак типу SL-237 називають «ливарний гак», так як звична область застосування гаку – це металургійне виробництво, точніше ливарний цех. Слід звернути увагу, що гак не має запобіжного замку.
Коефіцієнт запасу міцності: 4:1.
Матеріал: міцна легована сталь. Пофарбований.
Відповідає: ДСТУ EN1677-2:2017.
20. Гак для бочок G80 SLR-022
Вантажопідйом
ність,тн |
Довжина |
Ширина |
Діаметр петли |
Маса
1 шт./кг |
| мм |
| 1,0 |
120 |
60 |
37 |
0,4 |
Даний тип гаку є складовою частиною спеціального ланцюгового стропу для підйому та переміщення бочок.
Коефіцієнт запасу міцності: 4:1.
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-2:2017.
21. Гак контейнерний G80 SLR-633
Контейнерні гаки відносяться до спеціальних засобів кріплення. Даний вид гака є самостійним такелажних елементом, проушина якого дозволяє бути одягненою на гак основного стропа або траверси, а конструкція кінцевого елемента гака служить для зачеплення стандартних контейнерів за спеціальні отвори.
Контейнерний гак поставляється в двох виконаннях:
- 1. Прямий. Для підйому контейнера стропами з строго вертикальним положенням гілок;
- 2. Кутовий (лівий / правий). Для здійснення підйому контейнера з кутовим відхиленням гілок стропа від вертикалі. Лівостороннього виконання (45 ° вліво) і правостороннього виконання (45 ° вправо) гаків мають нахилене вушко і можуть використовуватися тільки в парі.
Коефіцієнт запасу міцності
4:1.
Матеріал: високоміцна вуглецева сталь. Пофарбовані.
Спосіб приготування: кування.
Відповідає ДСТУ EN1677-2:2017.
Тип:
Лівий
Тип:
Правий
Тип:
Прямий
| Вантажопідйомність, тн, тн |
Руйнівне навантаження, тн |
A |
M |
H |
h |
E |
R |
O1 |
O2 |
L |
Вага,
кг |
| мм |
| 12,5 |
50,0 |
46 |
75 |
166 |
25 |
48 |
60 |
70 |
25 |
265 |
4,0 |
22. Гак приварочний G80 SLR-019
| Вантажопідйомність, тн, тн |
A |
B |
C |
E |
L |
Вага
1 шт./кг |
| мм |
| 2,0 |
114 |
93 |
34 |
27 |
80 |
0,83 |
| 3,0 |
127 |
106 |
36 |
27 |
115 |
1,20 |
| 5,0 |
170 |
133 |
44 |
37 |
160 |
2,59 |
| 8,0 |
175 |
135 |
51 |
34 |
163 |
3,26 |
| 10,0 |
N/B |
N/B |
N/B |
N/B |
N/B |
N/B |
Даний вид гаків має широке застосування в індустрії і транспорті, оскільки може бути приварений практично до будь-якої рівної металевої основи. Наприклад, до ковша екскаватора, навантажувача, рами автомобіля і т.д.
Коефіцієнт запасу міцності: 5:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Відповідає ДСТУ EN1677-4:2017.
23. Гак чалочний КЧ ГОСТ 25573-88
| Тип |
Вантажопідйом
ність, тн |
d |
c |
s |
Вага,
1 шт |
| мм |
мм |
мм |
кг |
| КЧ-1.0 |
1,0 |
26.0 |
104.0 |
24.0 |
0,6 |
| КЧ-1.25 |
1,25 |
30.0 |
113.0 |
28.0 |
0,6 |
| КЧ-1.6 |
1,6 |
30.0 |
125.0 |
30.0 |
0,8 |
| КЧ-2.0 |
2,0 |
35.0 |
140.0 |
36.0 |
1,1 |
| КЧ-2.5 |
2,5 |
38.0 |
154.0 |
38.0 |
1,4 |
| КЧ-3.2 |
3,2 |
42.0 |
168.5 |
40.0 |
1,7 |
| КЧ-4.0 |
4,0 |
44.0 |
177.0 |
45.0 |
2,4 |
| КЧ-5.0 |
5,0 |
48.0 |
196.5 |
50.0 |
3,5 |
| КЧ-6.3 |
6,3 |
50.0 |
217.5 |
58.0 |
5,0 |
| КЧ-8.0 |
8,0 |
60.0 |
252.5 |
65.0 |
7,5 |
| КЧ-10.0 |
10,0 |
70.0 |
287.0 |
75.0 |
11,0 |
| КЧ-12.5 |
12,5 |
80.0 |
330.0 |
85.0 |
14,6 |
Гаки даного типу проводилися багато десятиліть і застосовувалися в якості захоплень в канатних стропах тільки на території країн колишнього СРСР. З кожним днем зустрічаються все рідше. Мають істотно більшу вагу по відношенню до аналогічних крюків імпортного виробництва типів G80 і G100, що істотно впливає на ціну цих виробів.
Коефіцієнт запасу міцності: 6:1
Матеріал: сталь 09Г2С.
Метод изготовления: ковка.
Таблиця взаємозаміни гаків
| В/п, тн, тн |
d, мм |
S, мм |
G, мм |
Вага
1 шт./кг |
ГОСТ
25573-82 |
Тип
320А |
ГОСТ
25573-82 |
Тип
320А |
ГОСТ
25573-82 |
Тип
320А |
ГОСТ
25573-82 |
Тип
320А |
ГОСТ
25573-82 |
Тип
320А |
| 0.63 |
1,5 |
22.0 |
22.0 |
22.0 |
20.0 |
88.5 |
89.0 |
0.41 |
0.35 |
| 1.0 |
1.5 |
26.0 |
22.0 |
24.0 |
20.0 |
104.0 |
89.0 |
0.46 |
0.35 |
| 1.25 |
1.5 |
30.0 |
22.0 |
28.0 |
20.0 |
113.0 |
89.0 |
0.61 |
0.35 |
| 1.6 |
2.0 |
30.0 |
27.0 |
30.0 |
23.0 |
125.0 |
101.0 |
0.81 |
0.50 |
| 2.0 |
3.0 |
35.0 |
30.0 |
36.0 |
28.0 |
140.0 |
118.0 |
1.11 |
0.77 |
| 2.5 |
3.0 |
38.0 |
30.0 |
38.0 |
28.0 |
154.0 |
118.0 |
1.42 |
0.77 |
| 3.2 |
5.0 |
42.0 |
38.0 |
40.0 |
33.0 |
168.5 |
144.0 |
1.72 |
1.95 |
| 4.0 |
5.0 |
44.0 |
38.0 |
45.0 |
33.0 |
177.0 |
144.0 |
2.42 |
1.95 |
| 5.0 |
7.0 |
48.0 |
50.0 |
50.0 |
42.0 |
196.5 |
185.0 |
3.53 |
3.27 |
| 6.3 |
7.0 |
50.0 |
50.0 |
58.0 |
42.0 |
217.5 |
185.0 |
5.03 |
3.27 |
| 8.0 |
11.0 |
60.0 |
61.0 |
65.0 |
53.0 |
252.5 |
230.0 |
7.45 |
6.80 |
| 10.0 |
15.0 |
70.0 |
72.0 |
75.0 |
59.0 |
287.0 |
254.0 |
10.86 |
6.96 |
| 12.5 |
15.0 |
80.0 |
72.0 |
85.0 |
59.0 |
330.0 |
254.0 |
14.60 |
6.96 |
| 16.0 |
22.0 |
- |
88.0 |
- |
77.0 |
- |
315.0 |
- |
15.33 |
