Головна Стропи ланцюгові — Стропи ланцюгові класу G100

Стропи ланцюгові класу G100

Стропи ланцюгові G100 представляють собою посилені вантажозахватні пристрої на основі міцного легованого ланцюга з різними фітингами та комплектуючими.
Для безпечної експлуатації ланцюгових строп важливо враховувати граничні показники вантажопідйомності, способи строповки та температурні умови використання даних виробів. Стропи 10 класу міцностівиготовляються у відповідності з вимогами світового стандарту якості EN 818-4-2017. Головними елементами ланцюгових строп є полегшений легований ланцюг по стандарту ASTM A973|A973V-01 та EN 818-2, а також ланки, гаки та з’єднувачі EN 1677-2, EN 1677-4.
Переваги ланцюгових строп 10-го класу міцності:
  •  збільшена на 25% вантажопідйомність в порівнянні з 8-м класом забезпечує можливість переходу на менший діаметр ланцюга;
  •  менший діаметр ланцюга значно понижує загальну вагу стропів в порівнянні з виробами 8-го класу, а також досягається ще більша зручність при експлуатації;
  •  завдяки високій міцності сталі, яка використовується при виготовленні ланцюгів та комплектуючих, ланцюгові стропи G100 мають підвищену зносостійкість та відповідно збільшений термін придатності;
  •  завдяки фіолетовому забарвленню вироби 10-класу завжди легко відрізнити від стропів та комплектуючих 8-го класу;
  •  завдяки багатофункціональним гакам-обмежувачам регулювання довжини стропів ще біль зручнішим.
Основні конструкції стропів та максимальні безпечні робочі навантаження с урахуванням способів строповки представлені в таблиці.

Таблиця вантажопідйомностей ланцюгових строп

Калібр
ланцюга
Тип стропу Скачати опитувальний лист
1СЦ 2СЦ 3-4СЦ УСЦ 2СЦвз

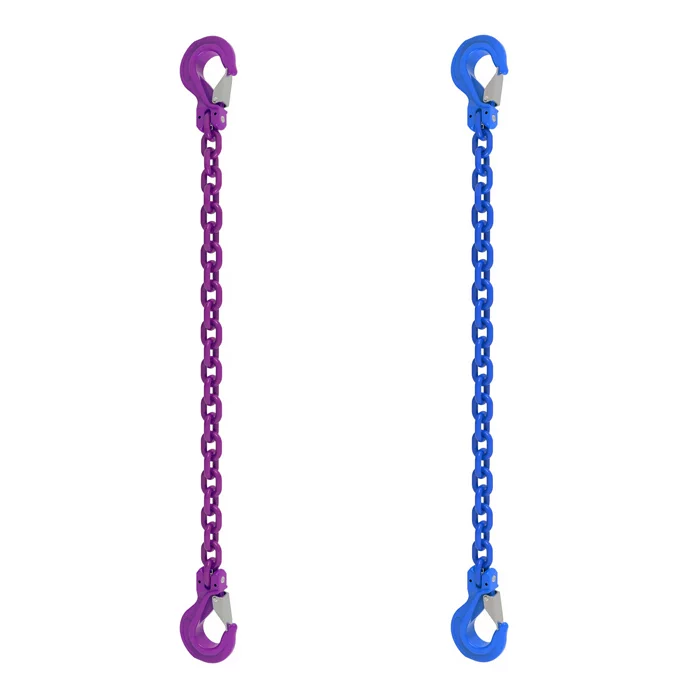

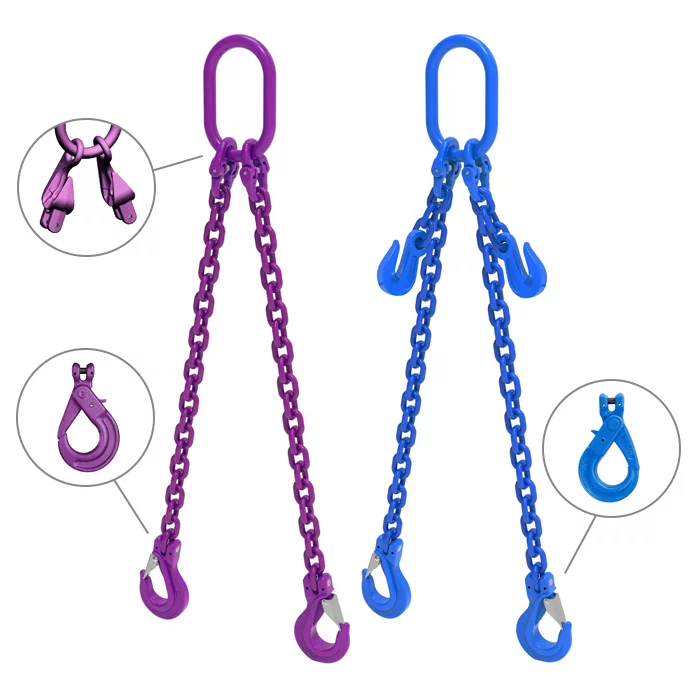

Строп ланцюговий 1СЦ Строп ланцюговий 2СЦ Строп ланцюговий 3-4СЦ Строп ланцюговий УСЦ Строп ланцюговий 2СЦвз
Кут між гілкою та вертикаллю β
- 0-45° 45-60° 0-45° 45-60° - -
мм Вантажопідйомність, тн
6х18 1.40 2.00 1.40 3.00 2.12 2.24 3.00
8х24 2.50 3.55 2.50 5.30 3.75 4.00 5.30
10х30 4.00 5.60 4.00 8.00 6.00 6.40 8.00
13х39 6.70 9.50 6.70 14.00 10.00 10.72 14.00
16х48 10.00 14.00 10.00 21.20 15.00 16.00 21.20
19х57 14.00 20.00 14.00 30.00 21.20 22.40 30.00
22х66 19.00 26.50 19.00 40.00 28.00 30.40 40.00
26х96 26.50 37.50 26.50 56.00 40.00 42.40 56.00
  *Коефіцієнт вантажопідйомності
1 1.4 1 2.1 1.5 1.6 2.1
* При строповці вантажу із затяжною петлею («на удавку») застосовується коефіцієнт вантажопідйомності 0.8
  •  Температурний діапазон застосування від -40°С до +200°С;
  •  Коефіцієнт запасу міцності 4:1;
  •  Відповідність стандартам: EN 818-1-2001, EN 818-2-2001; EN 818-4-2017.
Умовне позначення стропу: T Q/L - n, где
  • T - тип стропу (1СЦ, 2СЦ, 3СЦ, 4СЦ, УСЦ, 2СЦвз)
  • Q - вантажопідйомність стропу в тонах (див табл)
  • L - довжина стропу в міліметрах (визначається Замовником)
  • n - кількість штук.
Приклад умовного замовлення стропу: 2СЦвз 5.3/4000(G100) - 3 шт.

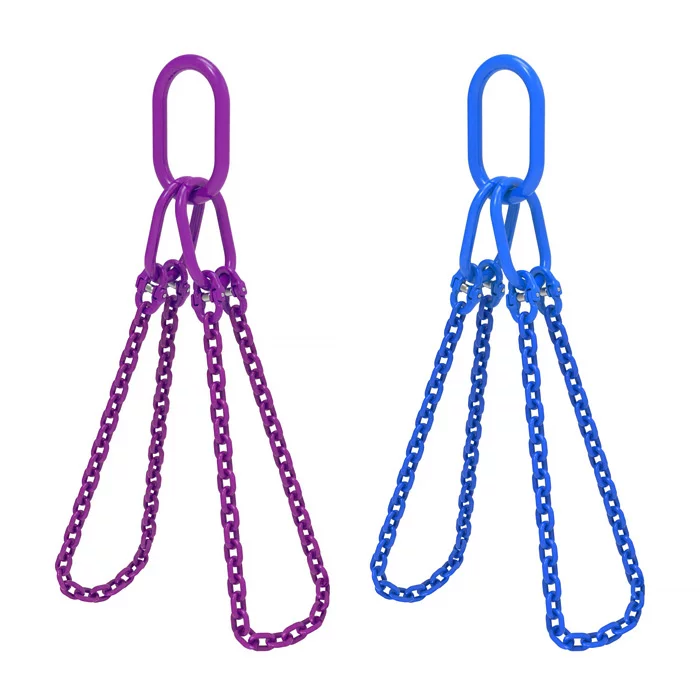

Строп ланцюговий двохгілковий G100 с гілками замкненими, вантажопідйомністю 5,3 тон, довжиною 4,0 метра в кількості 3 од..

Виготовлені стропи в обов'язковому порядку проходять випробування для підтвердження надійності на випробувальному стенді. Після проходження випробувань стропам присвоюється порядковий номер та видається Паспорт на строп ланцюговий, що підтверджує якість і безпеку експлуатації.
Компанія «СКІФ ІНВЕСТ» виготовить ланцюгові стропи G100 різних довжин, конструкцій з можливістю встановлення представлених нижче комплектуючих.
Гак вилочний;
Гак вилочний;
Гак вилочний, що замикається
Гак вилочний, що замикається
Гак вертлюг, що замикається
Гак вертлюг, що замикається
Гак обмежувач вухо-ланцюг
Гак обмежувач вухо-ланцюг
Гак обмежувач вилочний
Гак обмежувач вилочний
Гак зі збільшеним зевом вилочний
Гак зі збільшеним зевом вилочний
Гак зі збільшеним зевом з провушиною
Гак зі збільшеним зевом з провушиною
Ланка А343
Ланка А343
Ланка А343 з обмежувачем під 1СЦ
Ланка А343 з обмежувачем під 1СЦ
Ланка А343 з обмежувачем під 2СЦ
Ланка А343 з обмежувачем під 2СЦ
Ланка А346
Ланка А346
Ланка А343 з обмежувачем під 4СЦ
Ланка А343 з обмежувачем під 1СЦ
Ланка метелик
Ланка метелик
Стяжний пристрій
Стяжний пристрій
