Компанія «СКІФ ІНВЕСТ» пропонує сучасні багатооборотні засоби кріплення вантажів на основі високоміцних ланцюгів та комплектуючих класу G80 та G100, призначених для надійної і швидкої фіксації великотоннажних вантажів під час перевезення автомобільним, залізничним, авіаційним транспортом. Часто такі механізми називають стяжними пристроями, ланцюговими стяжками, натяжителями ланцюга і т.д.
Стяжні засоби кріплення вантажів ланцюгами складаються з двох основних елементів:
  • 1. Спеціальних стяжних пристроїв які розрізняють за типом, робітникові зусилля, розривного навантаження, принципом роботи рукояті - натяжителя, кінцевим елементом сполучення;
  • 2. Відрізка ланцюга (ланцюгової гілки) необхідної довжини, і як правило, з встановленими на обох кінцях такелажними гаками.
У цьому розділі ми пропонуємо кілька варіантів закріплення Вашого вантажу, що відрізняються між собою робочими навантаженнями, типами та конструкціями натяжителів.

Стяжні пристрої:

Основним робочим елементом пристрою кріплення вантажів ланцюгом є ручний механізм - натягувач. Компанія «СКІФ ІНВЕСТ» пропонує його в декількох варіантах:

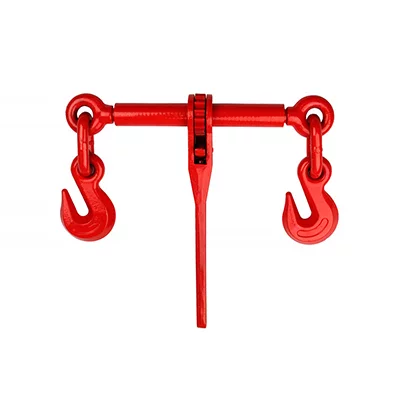

Варіант 1. Стяжний пристрій храпового типу.

Стяжний пристрій храпового типу:
Розмір ланцюга, дюйм'' 1/4''-5/16'' 5/16''-3/8'' 3/8''-1/2'' 1/2''-5/8''
Діаметр ланцюга, мм 6-8 8-10 10-13 13-16
Робоче навантаження, тн 2,2 4,0 6,3 10,0
Руйнівне навантаження, тн 3,5 8,5 14,8 20,7
Запас натягу, мм 130 150 150 150
Маса, кг 1,6 4,6 5,4 6,6
Принцип дії даного типу натяжителя заснований на зворотно-поступальному русі рукоятки. Обертаючи рукоять в одному з напрямків, відбувається висування або сходження гаків механізму і тим самим відбувається натягнення або ослаблення кріплення ланцюга. Пристрій має перемикач напрямку обертання рукояті, а також оснащений спеціальними гаками - скорочувачі ланцюга. Запас ходу натягу приблизно 150 мм. Стяжні пристрої даного типу представлені в чотирьох типорозмірах, як зазначено в таблиці нижче.

Варіант 2. Стяжні пристрої EN 12195-3 із запобіжним штифтом «HEAVY DUTY».

Стяжні пристрої EN 12195-3 із запобіжним штифтом «HEAVY DUTY».
Розмір ланцюга, дюйм'' 5/16'' 3/8'' 1/2'' 5/8''
Діаметр ланцюга, мм 8 10 13 16
Робоче навантаження, тн 4,0 6,3 10,0 16,0
Коефіцієнт запасу міцності 2:1
Руйнівне навантаження, тн 8,6 12,6 20,0 32,0
Запас натягу, мм 150 180 180 180
Маса, кг 4,7 5,6 6,6 10,5
Представлений стяжний пристрій виготовлений у відповідності до європейського стандарту EN 12195-3 та відрізняється від попереднього варіанту наявністю запобіжного штифту в тілі гака-обмежувача, регламентованим калібром використовуваних ланцюгів. Це забезпечує надійну фіксацію механізму та виключає випадання такелажного гаку з ланки ланцюга в процесі транспортування закріпленого вантажу.
Крім того, лінійка даного типу пристроїв має більший діапазон робочих/розривних навантажень до 32,0 тн.

Варіант 3. Стяжні пристрої G100 KWB (Австрія).

Стяжні пристрої G100 KWB (Австрія)
Діаметр ланцюга, мм 8 10 13
Робоче навантаження, тн 5,1 8,1 13,6
Коефіцієнт запасу міцності 2:1
Руйнівне навантаження, тн 10,2 16,2 27,2
Запас натягу, мм 145 145 300
Маса, кг 3,2 3,8 8,1
Стяжні пристрої від ТМ KWB виготовлені у відповідності до європейського стандарту EN 12195-3 та застосовуються для кріплення вантажів за допомогою ланцюгів та такелажних елементів по класу G100. Дані пристрої являються продукцією преміум якості та поставляються напряму від одного з найкращих світових виробників ланцюгів та комплектуючих 10 класу міцності, котрі відрізняються високою надійністю, міцністю та зменшеною вагою конструкції.
Компанія «СКІФ ІНВЕСТ» може комплектувати стяжні пристрої ланцюговою гілкою будь-якої довжини з гаками за вибором Замовника. Доступно до замовлення від 1 одиниці.

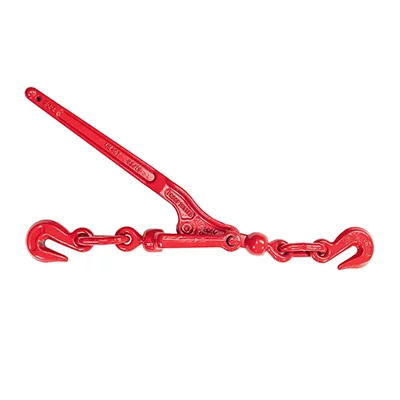

Варіант 4. Стяжні пристрої типу важеля.

Стяжні пристрої типу важеля
Розмір ланцюга, дюйм'' 5/16''-3/8'' 3/8''–1/2''
Діаметр ланцюга, мм 8-10 10-13
Рабочая навантаження, тн 2,45 4,18
Випробувальне навантаження, тн 4,89 8,35
Руйнівне навантаження, тн 8,61 12,70
Запас натягу, мм 50
Масса, кг 8,4 12,1
Принцип дії даного типу натяжителя заснований на застосуванні ручного зусилля на ексцентриковий важіль пристрою. Робота з даним типом механізму відрізняється коротким часом виконання робіт, однак вимагає певної вправності і кількох великих фізичних зусиль робочого персоналу. До плюсів даного типу пристроїв варто віднести їх компактність і відсутність вертикально розташованого важеля в робочому стані. Пристрій оснащений спеціальними гаками - укорочувачами ланцюга. Запас ходу натягу приблизно 50 мм. Стяжні пристрої даного типу представлені в двох типорозмірах, як зазначено в таблиці нижче.

Компанія«СКІФ ІНВЕСТ» може комплектувати дані стяжні пристрої ланцюгової гілкою будь-якої довжини з гаками за вибором Замовника. Доступно до замовлення від 1 одиниці.

Порядок роботи зі стяжним пристроєм типу важеля:

  • 1. Провести попереднє зачеплення вантажу гаками ланцюгової гілки до платформи транспортного засобу;
  • 2. На зручній для роботи ділянці ланцюгової гілки піднести стяжні пристрій, вкласти в його крюки ланки ланцюга таким чином, щоб весь кріпильний механізм виявився в натягнутому стані;
  • 3. Ручним зусиллям затягнути важіль пристрою приблизно на кут 90°, тим самим провести натяг всього механізму.
  • 4. Якщо зусилля рук не вистачає для того, щоб затягнути важіль, або натяг важелем відбувся дуже легко і щоб ланцюг не натягнувся належним чином, необхідно повторити дії, описані п.2 а саме:
  • - Відпустити (послабити) або натягнути кріпильний ланцюг на одну або дві ланки і заново вкласти в гаки пристрої;
  • - Провести більш «тонке» регулювання переднатягнення. Для цього необхідно злегка викрутити / закрити болтові з'єднання гаків пристрою;
  • - Повторити операцію згідно п.3
  • 5. Для запобігання довільного розкриття стяжного пристрою бажано додатково закріпити важіль-о-пліч механізму будь-яким зручним способом з підручних матеріалів.

Ланцюгові гілки для стяжних пристроїв:

Ланцюгова гілка (кріпильний ланцюг) є складовою частиною ланцюгової системи кріплення. Ланцюг забезпечений двома гаками на обох кінцях гілки. Гаки призначені для зачеплення ланцюга на вантаж і платформі транспорту. Після закріплення ланцюгів її натяг створюється за допомогою стяжного пристрою - ретчета. Ланцюг і гаки виготовлені з високолегованої сталі 8 класу (G80), за рахунок чого мають високу міцність при невеликій вазі і компактних розмірах. Продукція відповідає стандарту ДСТУ EN 12195-3:2010.

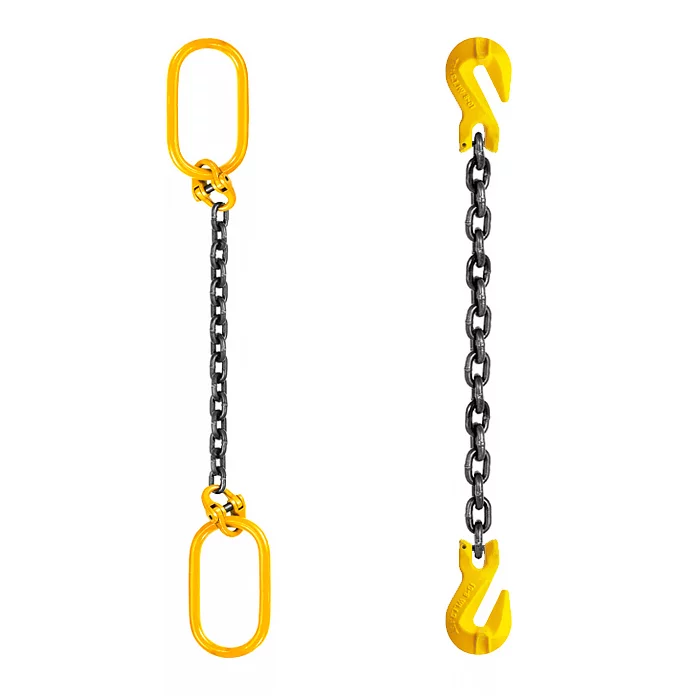

Компанія «СКІФ ІНВЕСТ» стандартно пропонує ланцюгові гілки в 4 варіантах виконання, що розрізняються між собою встановленими гаками:
Тип 1. Гілка з такелажними гаками SL-13 Тип 2. Гілка з гаками – обмежувачами SL-86
Гілка з такелажними гаками SL-13
Тип 3. Гілка з гаками – обмежувачами SL-13 Тип 4. Гілка з ланками A343
Гілка з гаками – обмежувачами SL-13
Ланцюгові кріпильні гілки представлені в діапазоні робочих навантажень: 2,2 – 16,0 тн.
Калібр ланцюга, мм Робоче навантаження, тн Руйнівне навантаження, тн Зев гака, мм Зев гака – обмежувача, мм
6х18 2,2 4,52 24,0 8,0
8х24 4,0 8,0 30,0 10,8
10х30 6,3 12,6 34,0 13,5
13х39 10,0 21,2 39,0 16,5
16х48 16,0 32,2 45,0 19,2
Вибрані моделі, на вимогу Замовника, гілки можуть бути скомбіновані різними ручками, а також комплектуватися будь-якими іншими кінцевими елементами і бути будь-якої іншої довжини на вимогу Замовників.
Важливо! Гілки ланцюгові калібру 6х18, згідно вимогам стандарту ДСТУ EN 12195-3:2010, застосовуються виключно для кріплення та перевезення деревини.
