Точки кріплення - це спеціальні різьбові такелажні елементи, які застосовуються в ряді випадків при виконанні вантажопідйомних операцій шляхом їх нагвинчування або вкручування на/в тіло піднімаємого об'єкту. Точки кріплення мають болтове або гайкове з'єднання, а також вушко для зручного зачеплення стропом. Досить часто такі кріплення називають римами (рим-болт, рим-гайка).
Відмінною особливістю зазначених точок кріплення є наявність вантажопідйомних характеристик, що відповідають класуG80, що дозволяє їх регулярно використовувати в вантажопідйомних операціях.
В цьому розділі, компанія «СКІФ ІНВЕСТ» пропонує точки кріплення у вигляді рим-болта, рим-гайки, поворотної рим-ланки в діапазоні різьбових з'єднань М6 – М42, вантажопідйомністю до 24,0 тонн. Доступні до замовлення від 1 шт.

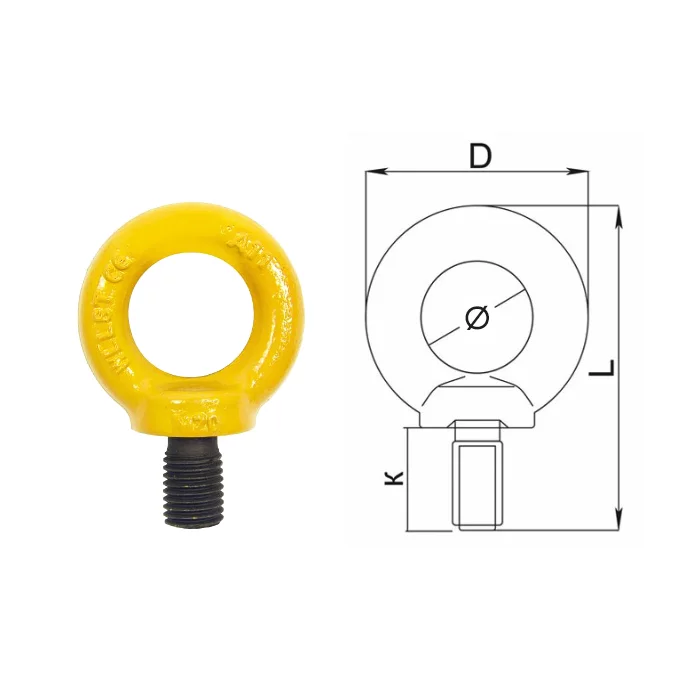

1. Рим-болт G80 типу SL-54
Вантажопідйомний кріпильний елемент, який має болтове з'єднання і спеціальне вушко для подальшого зачеплення стропом. Рим-болт може бути закручений у відповідні різьбові отвори різних деталей і устаткування.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Тип
різьби |
Вантажо-
підйомність, тн |
D |
K |
Ø |
L |
Вага
1 шт/кг |
| при 0° |
при 90° |
мм |
| М6 |
0,4 |
0,15 |
28 |
14 |
16 |
45 |
0,04 |
| М8 |
1,0 |
0,4 |
36 |
16 |
19 |
52 |
0,06 |
| М10 |
1,0 |
0,4 |
46 |
19 |
25 |
65 |
0,11 |
| М12 |
2,0 |
0,75 |
54 |
23 |
29 |
76 |
0,20 |
| М16 |
4,0 |
1,5 |
63 |
28 |
34 |
92 |
0,30 |
| М20 |
6,0 |
2,3 |
72 |
32 |
40 |
104 |
0,47 |
| М24 |
8,0 |
3,2 |
90 |
39 |
49 |
131 |
0,91 |
| М30 |
12,0 |
4,5 |
107 |
48 |
57 |
157 |
1,68 |
| М36 |
16,0 |
7,0 |
125 |
58 |
69 |
185 |
2,63 |
| М42 |
24,0 |
9,0 |
142 |
67 |
79 |
215 |
4,07 |

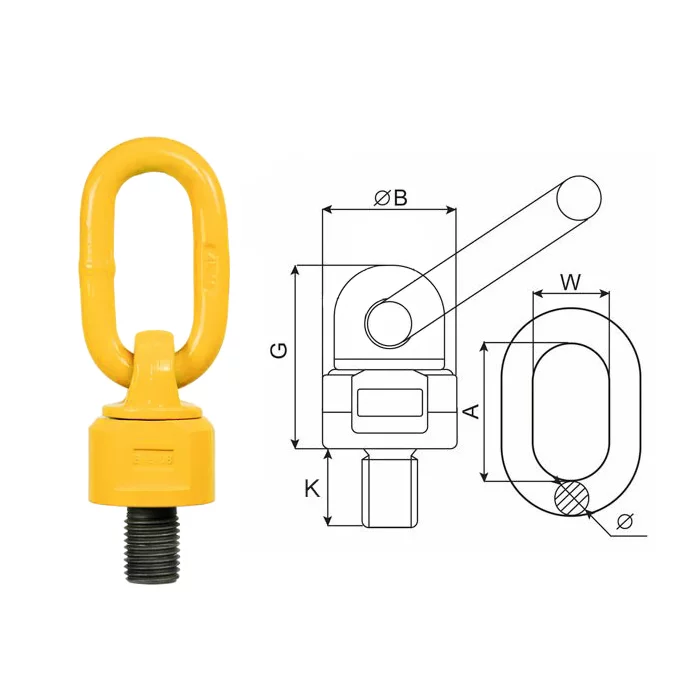

2. Рим-ланка G80 типу SL-303 (поворотний)
Вантажопідйомний кріпильний елемент, який має болтове з'єднання та поворотне вушко, що складається, для подальшого зачеплення стропом. Є більш досконалим різновидом рим-болта. Рим-ланка може бути вкручена в відповідні різьбові отвори різних деталей і устаткування.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Тип
різьби |
Вантажо-
підйомність, тн |
ØB |
ØC |
G |
K |
A |
W |
Ø |
Вага
1 шт/кг |
| при 0° |
при 90° |
мм |
| М8 |
0,6 |
0,3 |
36 |
15 |
53 |
13 |
55 |
30 |
14 |
0,46 |
| М10 |
0,9 |
0,45 |
36 |
15 |
53 |
19 |
55 |
30 |
14 |
0,47 |
| М12 |
1,0 |
0,5 |
36 |
15 |
53 |
19 |
55 |
30 |
14 |
0,47 |
| М14 |
2,0 |
1,12 |
36 |
16 |
53 |
23 |
55 |
30 |
14 |
0,48 |
| М16 |
2,0 |
1,12 |
37 |
16 |
54 |
20 |
56 |
30 |
14 |
0,48 |
| М20 |
4,0 |
2,0 |
60 |
23 |
82 |
31 |
82 |
41 |
18 |
0,52 |
| М24 |
6,3 |
3,15 |
61 |
24 |
82 |
31 |
82 |
41 |
18 |
1,56 |
| М27 |
6,3 |
3,15 |
61 |
24 |
82 |
36 |
82 |
41 |
18 |
1,62 |
| М36 |
11,8 |
8 |
80 |
27 |
111 |
55 |
116 |
50 |
26 |
4,25 |
| М42 |
15 |
10 |
80 |
27 |
111 |
64 |
117 |
50 |
26 |
4,46 |

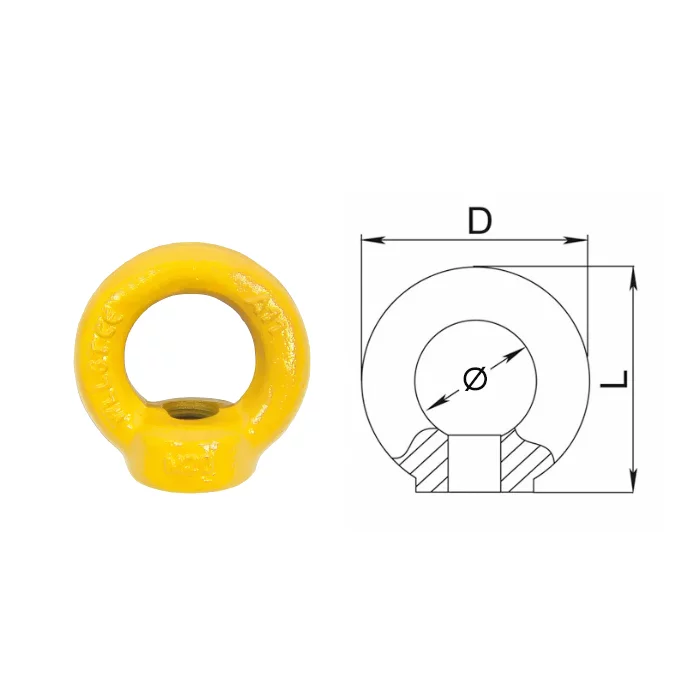

3. Рим-гайка G80 типу SL-55
Вантажопідйомний кріпильний елемент, який має гайкові з'єднання і спеціальне вушко для подальшого зачеплення стропом. Рим-гайка може бути накручена на відповідні болтові різьбові елементи різних деталей або обладнання.
Коефіцієнт запасу міцності: 4:1
Матеріал: високоміцна легована сталь. Пофарбовані.
Тип
різьби |
Вантажо-
підйомність, тн |
D |
Ø |
L |
Вага
1 шт/кг |
| при 0° |
при 90° |
мм |
| М6 |
0,4 |
0,15 |
36 |
20 |
38 |
0,05 |
| М8 |
1,0 |
0,4 |
36 |
20 |
38 |
0,05 |
| М10 |
1,0 |
0,4 |
45 |
24 |
45 |
0,10 |
| М12 |
2,0 |
0,75 |
54 |
29 |
54 |
0,17 |
| М16 |
4,0 |
1,5 |
64 |
34 |
63 |
0,26 |
| М20 |
6,0 |
2,3 |
72 |
38 |
72 |
0,40 |
| М24 |
8,0 |
3,2 |
89 |
49 |
90 |
0,75 |
| М30 |
12,0 |
4,5 |
107 |
60 |
109 |
1,30 |
| М36 |
16,0 |
7,0 |
125 |
67 |
124 |
2,12 |
| М42 |
24,0 |
9,0 |
143 |
78 |
146 |
3,06 |
