Скоби такелажні

Компанія "СКІФ ІНВЕСТ" пропонує в своєму постійному асортименті такелажні скоби в діапазоні вантажопідйомностей 0,5 - 120,0 т. Як правило, скоби встановлюються в отвори литих або приварних вушок на траверсах, балках, автомобілях та іншої вантажної, будівельної, військової техніки і служать надалі універсальною точною кріплення з метою подальшого приєднання до них вантажозахоплювального приладдя та проведення вантажопідйомних робіт. Серед автолюбителів і моряків такелажна скоба часто називається "шакл" або "шакла" (від англ. shackle) і досить часто використовується у морській справі, судновому такелажі, а також у різноманітних буксирувальних і кріпильних такелажних системах. Скоби різняться:

За формою тіла скоби:
• Прямі (що не передбачають бічні навантаження);
• Омегаподібні (передбачають бічні навантаження зі зниженням номінальної вантажопідйомності).

За типом запірного елемента:
• Болт із гайкою та шплінтом – надійне з'єднання, яке використовується для відповідальних або нерегулярних завдань.
• Гвинт - швидкознімне з'єднання скоби, яке використовується для регулярних однотипних операцій.

За способом оцинкування:
• Гальванічне цинкування (шар товщиною від 10 до 25 мкм) – електрохімічне осадження цинку на поверхні металу в розчині електроліту, що містить цинк. Сталь, після оцинкування стає зносостійкою та жаростійкою.
• Гаряче цинкування (шар товщиною від 45 до 65 мкм) – є найбільш надійним та поширеним способом захисту заліза та сталі від корозії. Технологія передбачає занурення скоб у ванну з цинком розплавленим при температурі близько 460°C. Перевагою даної технології є стійкість покриття виробів до сколів від зовнішніх впливів та поступове відновлення оцинкованого покриття на пошкоджених ділянках зі швидкістю приблизно 2 мм на рік за рахунок високої анодності цинку.

Зареєструйтесь для отримання доступу до роздрібних цін або звертайтесь до наших експертів за додатковою інформацією.

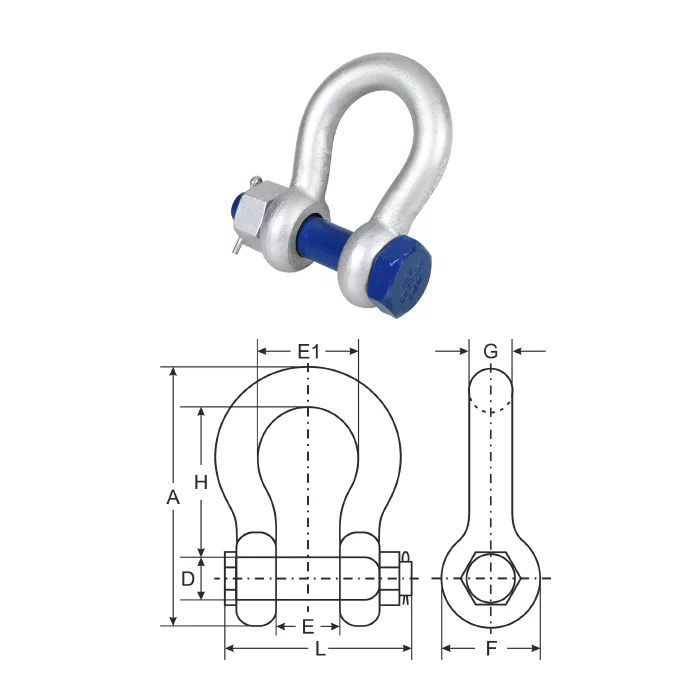

1. Скоба такелажна G2130 (омегаподібна, болт-гайка)

Матеріал: міцна легована сталь. Відповідає ДСТУ EN 13889. Область застосування не обмежена. Доступна у двох варіантах виконання:
• Гаряча оцинковка (40 мкм) з коефіцієнтом запасу міцності: 6:1;
• Гальванічна оцинковка (10 мкм) із коефіцієнтом запасу міцності: 4:1.

Арт.	В/п, т	A	D	E	E1	H	L	F	G	Маса, кг
TS110	1,0	64	11	15	25	36	59	24	10	0,15
TS115	1,5	73	13	16	29	43	63	27	11	0,22
TS120	2,0	76	16	20	33	46	73	31	13	0,36
TS133	3,25	106	19	25	42	60	91	39	16	0,65
TS148	4,75	127	23	33	50	72	107	47	20	1,23
TS165	6,5	146	26	34	56	83	117	54	24	1,79
TS185	8,5	165	29	43	67	95	136	59	25	2,28
TS195	9,5	185	33	46	72	104	150	68	30	3,75
TS112	12,0	207	36	48	79	118	172	76	33	5,31
TS114	13,5	227	38	58	90	133	187	83	36	7,18
TS117	17,0	248	42	59	97	145	220	92	39	8,62
TS125	25,0	295	50	73	123	175	230	104	45	15,4
TS135	35,0	340	55	80	143	195	260	120	50	23,7
TS155	55,0	425	71	103	170	245	320	150	67	44,6
TS185	85,0	500	80	125	195	300	375	172	80	70,0
TS1X1	120	625	95	135	230	375	430	200	102	109,3

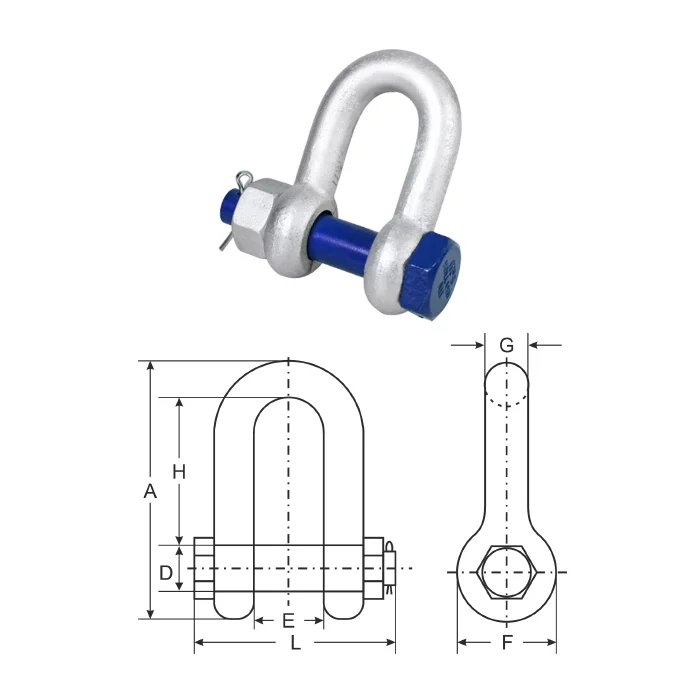

2. Скоба такелажна G2150 (пряма, болт-гайка)

Матеріал: міцна легована сталь. Відповідає ДСТУ EN 13889. Область застосування не обмежена. Гальванічна оцинковка (10 мкм). Коефіцієнт запасу міцності: 4:1.

Арт.	В/п, т	A	D	E	H	L	F	G	Маса, кг
TS205	0,5	40	8	12	19	40	16	6	0,06
TS208	0,75	49	10	14	26	46	19	8	0,10
TS210	1,0	60	11	16	30	59	24	10	0,15
TS215	1,5	68	13	18	37	63	28	12	0,22
TS220	2,0	76	16	20	40	73	30	13	0,34
TS233	3,25	96	19	27	51	91	40	16	0,67
TS248	4,75	105	23	32	62	104	48	20	1,14
TS265	6,5	132	26	35	68	117	52	23	1,74
TS285	8,5	149	29	42	80	138	59	26	2,52
TS295	9,5	170	33	46	91	150	67	30	3,45
TS212	12,0	185	36	51	95	173	77	34	4,9
TS214	13,5	215	38	58	117	184	83	35	6,24
TS217	17,0	225	42	61	125	184	89	37	8,39
TS225	25,0	265	50	69	143	225	102	46	14,2
TS235	35,0	312	57	83	172	264	122	51	21,2
TS255	55,0	377	70	105	203	344	145	67	38,6
TS285	85,0	429	83	127	216	419	165	79	56,0

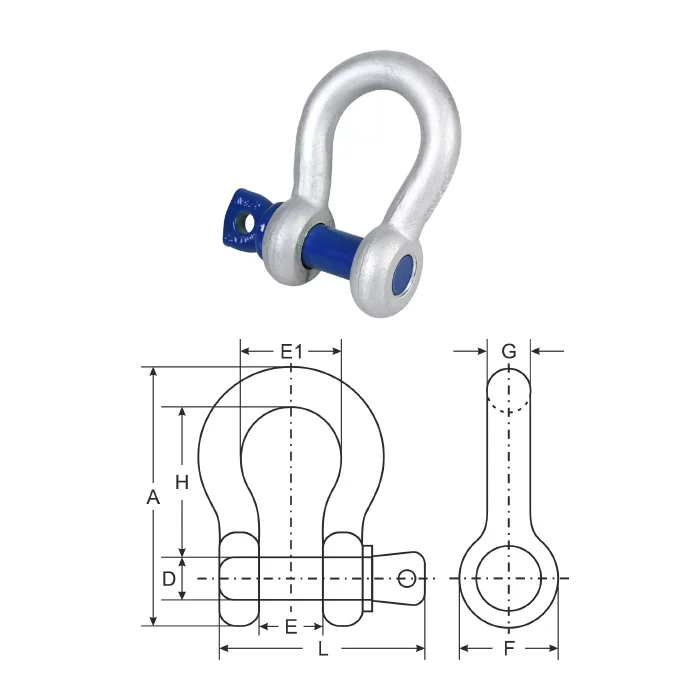

3. Скоба такелажна G209 (омегаподібна, гвинт)

Арт.	В/п, т	A	D	E	E1	H	L	F	G	Маса, кг
TS305	0,5	47	8	12	20	29	35	16	6	0,05
TS308	0,75	53	10	14	21	31	42	19	8	0,09
TS310	1,0	63	11	15	25	36	51	24	10	0,14
TS315	1,5	73	13	18	29	42	58	26	12	0,17
TS320	2,0	83	16	20	32	45	68	31	13	0,33
TS333	3,25	106	19	26	42	60	85	39	16	0,62
TS348	4,75	126	23	31	49	70	102	47	20	1,07
TS365	6,5	146	26	37	58	84	116	53	24	1,64
TS385	8,5	165	29	43	67	95	135	59	25	2,28
TS395	9,5	185	33	46	72	104	145	68	30	3,36
TS312	12,0	207	36	48	79	118	162	76	33	4,31
TS314	13,5	227	38	58	90	133	179	83	36	6,14
TS317	17,0	250	42	62	96	144	186	90	38	7,8
TS325	25,0	300	50	72	123	175	225	105	45	12,6
TS335	35,0	335	55	85	143	193	260	124	52	18,47
TS355	55,0	453	70	105	184	267	330	145	69	38,9

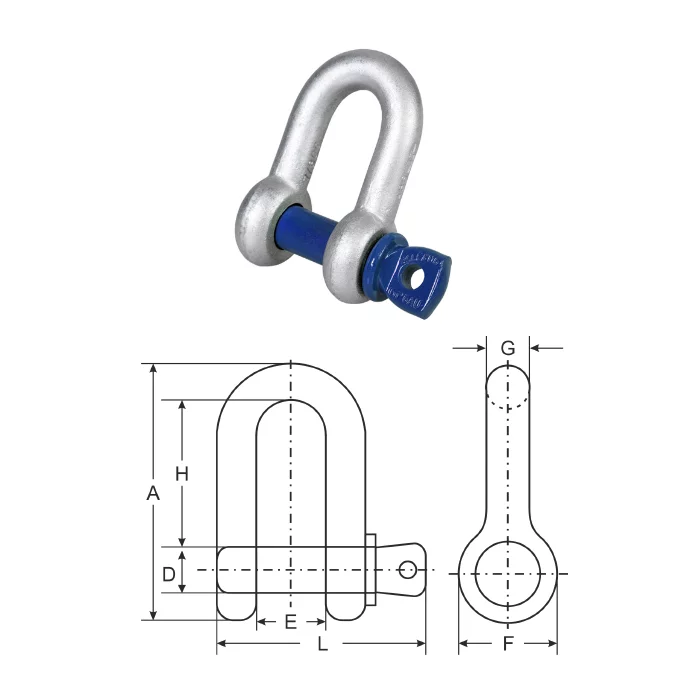

4. Скоба такелажна G210 (пряма, гвинт)

Арт.	В/п, т	A	D	E	H	L	F	G	Маса, кг
TS405	0,5	40	8	12	22	35	15	6	0,05
TS408	0,75	49	10	14	26	42	19	8	0,08
TS410	1,0	59	12	16	31	52	24	10	0,13
TS415	1,5	69	13	18	36	57	26	11	0,2
TS420	2,0	76	16	20	39	68	31	14	0,27
TS433	3,25	97	19	27	51	87	39	17	0,57
TS448	4,75	118	23	32	64	101	48	20	1,2
TS465	6,5	133	26	35	71	114	51	22	1,43
TS485	8,5	149	28	43	79	132	60	26	2,15
TS495	9,5	170	33	46	92	145	68	31	3,06
TS412	12,0	188	36	52	99	160	74	32	4,11
TS414	13,5	215	37	58	119	179	82	34	5,28
TS417	17,0	225	42	61	121	185	89	37	7,23
TS425	25,0	265	50	66	140	225	101	46	12,1
TS435	35,0	310	55	82	170	260	122	50	16,68
TS455	55,0	377	70	105	203	330	145	66	32,5

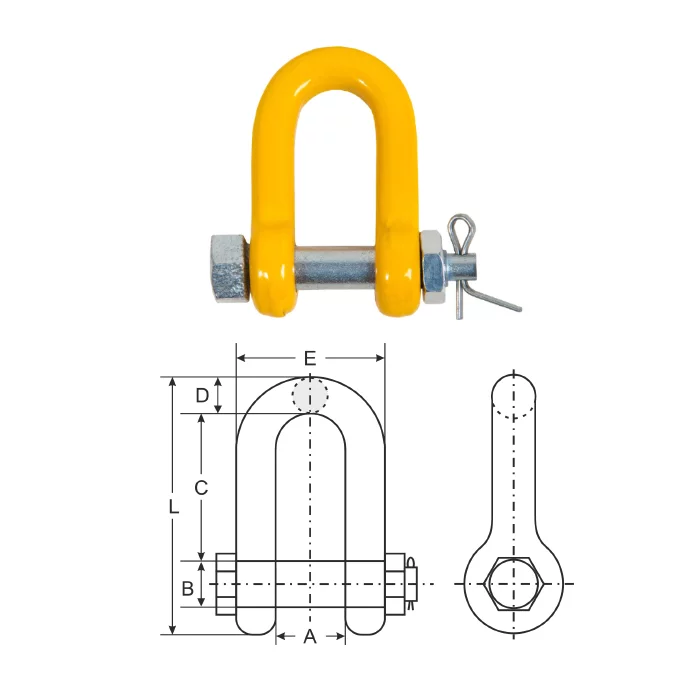

5. Скоба ланцюгова G80 SLR-049 (пряма, болт-гайка)

Матеріал: міцна легована сталь. Відповідає ДСТУ EN 1677. Використовується для сполучення вантажопідйомних ланцюгів класу G80 з іншими елементами такелажу. Порошкове фарбування. Коефіцієнт запасу міцності: 4:1.

Арт.	TS5Y2	TS5Y3	TS5Y4	TS5Y5
Тип	7/8	10	13	16
В/п, т	2	3,15	5,3	8
A	16	22	25	30
B	10	12	16	20
C	34	42	53	65
D	9	13	15	18
L	55	70	88	105
E	36	47	57	67
Маса, кг	0,12	0,24	0,48	0,86
