У цьому розділі представлена група допоміжних захоплень і механізмів, які дозволяють підвішувати ручні і електричні талі до балок або монорейкового шляху. Умовно такі механізми можна розділити на чотири категорії:
- 1. каретки з ручним ланцюговим приводом;
- 2. пристрої з електричним приводом;
- 3. механізми без приводу (холості) для переміщення вантажів ручним способом на невеликій висоті;
- 4. Захоплювачі для нерухомого закріплення ручних талей.

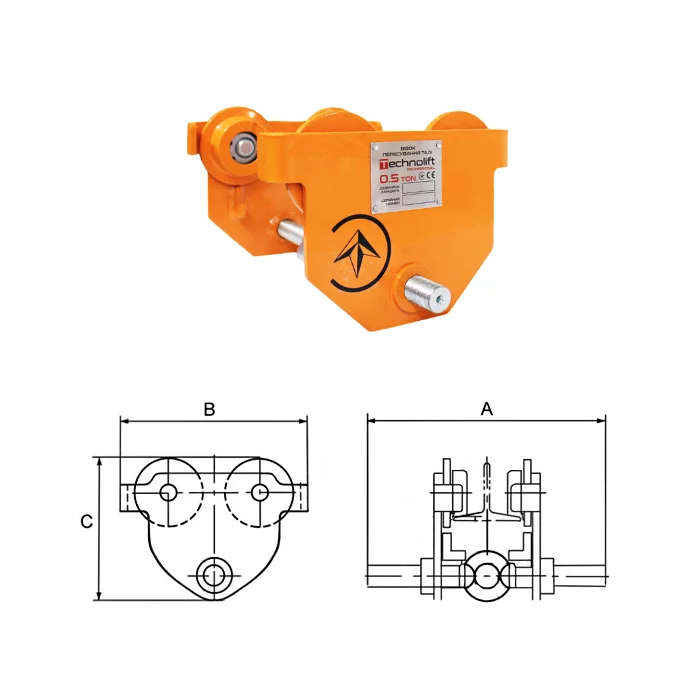

1. Візки пересування талей з ручним ланцюговим приводом
Механізм пересування талі (каретка, кішка) призначений для підвісу ручних талей до балки або монорельсу та горизонтального переміщення вантажу з використанням ручного ланцюгового приводу. Власне, це пристрій, який дозволяє зробити таль не тільки статичним вантажопідйомним механізмом, а й пересувним.
Управління кареткою здійснюється з підлоги, шляхом ручного поперемінного протягування зверху вниз замкнутого в кільце приводного ланцюга. Головними перевагами даного пристрою являються:
- здатність регулювати монтаж на балки різного профілю;
- надійність та простота при обслуговуванні та експлуатації;
- широкий інтервал вантажопідйомності в межах 0,5 – 10,0 тн.
- відповідають: ДСТУ EN 13157:2014.
Стандартна (заводська) висотою підйому – 3 метри.
На вимогу замовників, ми робимо заміну і комплектацію обраної Вами талі привідним ланцюгом будь-якої іншої довжини. Це вимагає один робочий день і оплату за кожен додатковий метр тягового ланцюга.

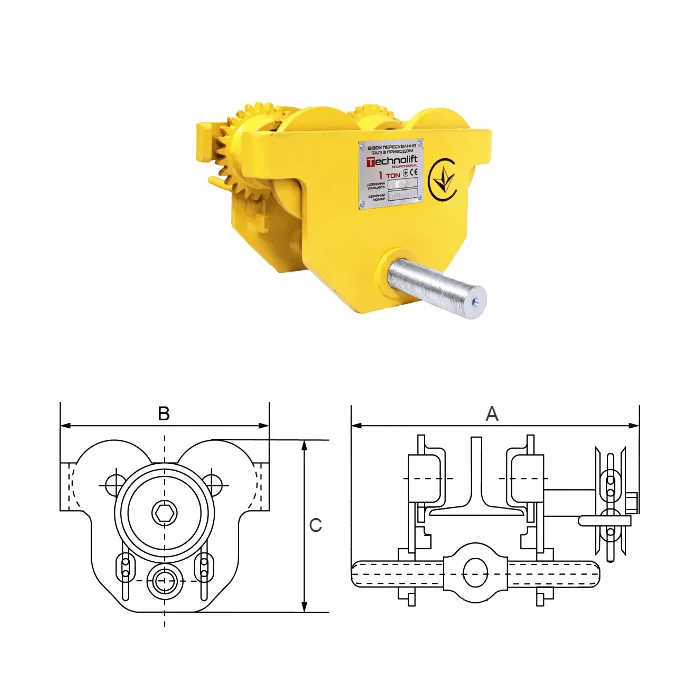

1.1. Візки пересування талей з приводом
Дані пристрої широко використовуються для проведення монтажних та ремонтних робіт. Велика кількість підрядних організацій вже давно використовують ці типи кареток завдяки їхнім перевагам:
- простота в обслуговуванні та експлуатації;
- відносно невелика вага пристрою при значній вантажопідіймальності;
- регулювання встановлення пристрою на різноманітний профіль опорної конструкції;
- можливість вибору визначеної моделі із розрахунку вантажопідіймальності в інтервалі від 0,5 до 10,0 тн.
- - відповідають: ДСТУ EN 13157:2014.
Вантажопідйомність, тн |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
Довжина тягового ланцюга, м |
на вимогу замовника |
Мінімальний радіус траєкторії руху, м |
1,0 |
1,3 |
1,6 |
2,0 |
2,6 |
--- |
Розміри, мм |
B |
175 |
210 |
230 |
280 |
305 |
470 |
C |
100 |
140 |
150 |
170 |
200 |
240 |
D |
25 |
22 |
21 |
20 |
31 |
43 |
E |
60 |
63 |
71 |
94 |
103 |
134 |
F |
300 |
285 |
300 |
310 |
360 |
450 |
H |
175 |
240 |
255 |
310 |
360 |
450 |
Розмір балки, мм |
К min |
60 |
75 |
100 |
100 |
125 |
100 |
K max |
130 |
165 |
150 |
136 |
170 |
180 |
№ балки по ГОСТ: |
7,5-12,5 |
14 - 27 |
20 - 36 |
20 - 30 |
24а - 50 |
20 - 55 |
Вага візка, кг |
6,7 |
8,7 |
13,5 |
18,7 |
30,0 |
73,5 |

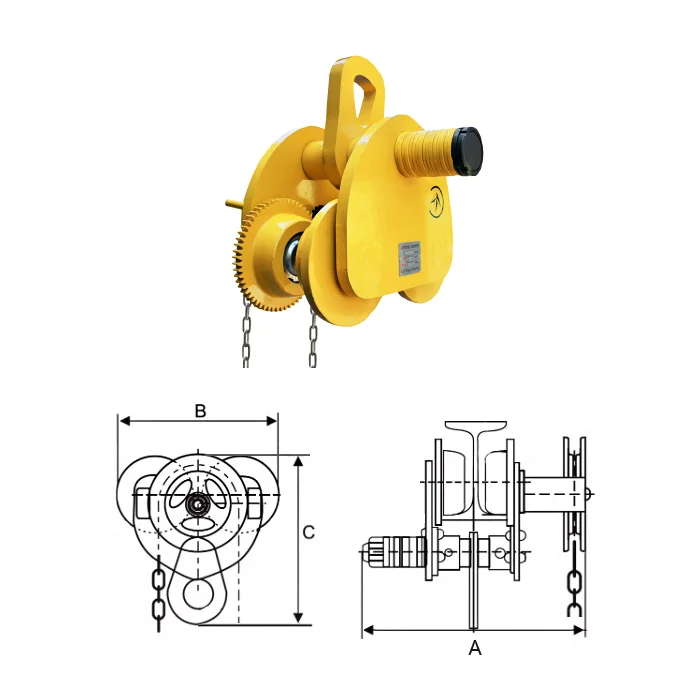

1.2. Візки пересування талей з приводом (посиленні)
Пристрої цих моделей поєднують в собі практичність та надійність завдяки своїй посиленій конструкції. Каретки відмінно заявили про себе завдяки високим експлуатаційним характеристикам і здатністю виконувати свою функцію в найбільш тяжких умовах.
Особливістю цього типу механізмів є:
- масивна конструкція корпусу, значна вага;
- гвинтовий принцип регулювання ширини щік для встановлення пристрою на балки різноманітного профілю;
- наявність протиударних упорів для роликів пересування каретки;
- можливість тривалого використання в тяжких умовах експлуатації.
- відповідають: ДСТУ EN 13157:2014.
Вантажопідйомність, тн |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
Мінімальний радіус траєкторії руху, м |
1,1 |
1,1 |
1,3 |
1,5 |
1,8 |
Розміри, мм |
B |
260 |
245 |
310 |
390 |
450 |
H |
185 |
180 |
218 |
273 |
315 |
D |
30 |
30 |
47 |
58 |
60 |
E |
25 |
30 |
40 |
48 |
60 |
Розмір балки, мм |
К min |
50 |
58 |
66 |
74 |
90 |
K max |
≈ 203 |
№ балки по ГОСТ: |
10 - 50 |
12 - 50 |
14 - 50 |
16 - 50 |
20 - 50 |
Вага візка 3м, кг |
9,5 |
12,4 |
24,0 |
38,8 |
50,3 |

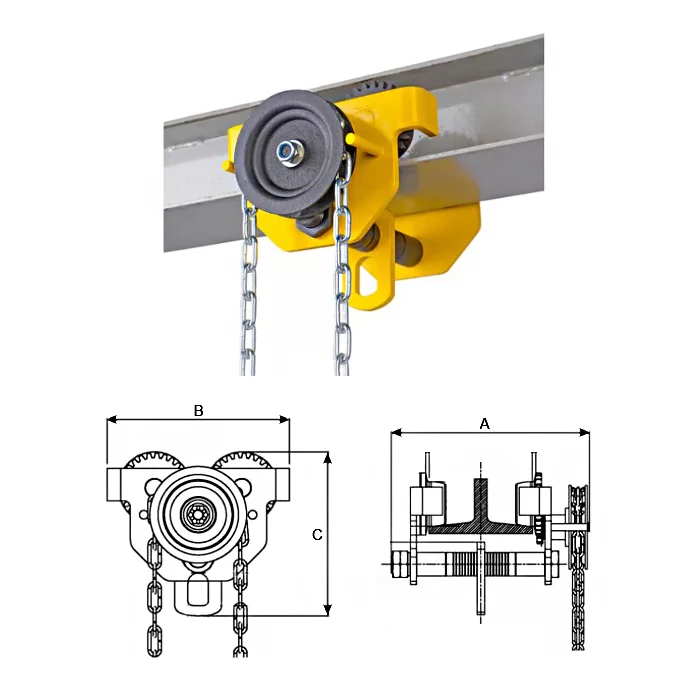

1.3. Візки пересування талей з приводом Haklift
Даний пристрій вироблений в Фінляндії та являється найбільш поширеним типом механізмів переміщення для ручних талей та лебідок. Каретки розраховані на підняття та переміщення в горизонтальному положенні вантажів шляхом підвіски на монорельс чи двохтаврову балку. Переміщення вантажу здійснюється за допомогою ручного ланцюгового приводу, керованого з полу.
Основними перевагами даної моделі являються:
- можливість монтажу на різноманітний профіль балки;
- широкий модельний ряд з інтервалом вантажопідйомності в межах 1,0 - 30,0 тн;
- обладнання протестоване вантажем, більшим номінального на 150%;
- підшипники коліс змащені на весь період експлуатації;
- торці картки обладнанні захисними відбійниками;
- механізми промарковані згідно стандартів ЄС.
- відповідають: ДСТУ EN 13157:2014.
Вантажопідйомність, тн |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
Мінімальний радіус траєкторії руху, м |
1,0 |
1,2 |
1,3 |
1,4 |
2,0 |
Розміри, мм |
A |
302 |
314 |
328 |
360 |
- |
B |
252 |
276 |
335 |
367 |
- |
C |
190 |
212 |
262 |
275 |
- |
E |
38 |
38 |
40 |
42 |
- |
D |
30 |
40 |
46 |
52 |
- |
Ширина балки, M |
50-220 |
88-220 |
80-220 |
114-220 |
- |
Вага візка, кг |
13,00 |
18,50 |
27,50 |
40,00 |
- |

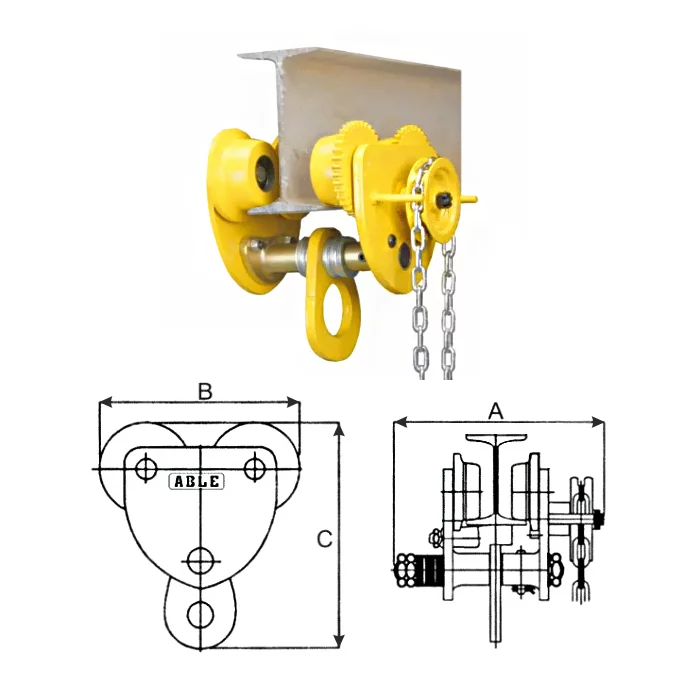

1.4. Візки пересування талей з приводом ABLE
Візки американського бренду ABLE відрізняються надійною конструкцією і високою якістю деталей. У корпусі встановлені високоякісні шарикопідшипники, змащені на весь термін експлуатації.
Доступні до замовлення візки ABLE в діапазоні вантажопідйомності: 1,0 - 10,0 тн.
Відповідають: ДСТУ EN 13157: 2014.
Вантажопідйомність, тн |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
Мінімальний радіус траєкторії руху, м |
1,3 |
1,5 |
2,0 |
2,6 |
2,6 |
Розміри, мм |
A |
206 |
241 |
261 |
294 |
294 |
B |
231 |
271 |
311 |
351 |
721 |
C |
120 |
155 |
185 |
220 |
165 |
E |
80 |
100 |
113 |
125 |
125 |
D |
45 |
60 |
70 |
80 |
80 |
Ширина балки, мм |
75-125 |
100-150 |
100-150 |
125-175 |
150-175 |
Вага візка, кг |
10,5 |
13,9 |
20,9 |
33,4 |
47,0 |
1.5. Візки пересування талей з приводом ABLE (посилені).
Візки пересування талей ТМ «ABLE» (США) посиленої конструкції і високої якості збірки призначені для важких і інтенсивних режимів експлуатації. Посилені візки ABLE підходять для будь-яких видів талей. Зісковзування/перекидання візка виключено.
Відповідають: ДСТУ EN 13157:2014.
Доступні до замовлення посилені візки ABLE в діапазоні вантажопідйомностей 0,5-30 тн.
Візки на 20 і 30 тон мають потужну двовісну конструкцію пристрою для підвісу талей.
Вантажопідйомність, тн, тн |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
20,0 |
30,0 |
Розміри, мм |
A |
272 |
280 |
314 |
345 |
375 |
453 |
467 |
B |
213 |
255 |
320 |
380 |
454 |
580 |
630 |
C |
191 |
233 |
282 |
343 |
477 |
567 |
644 |
D1 |
84 |
102 |
120 |
141 |
189 |
225 |
255 |
D2 |
60 |
75 |
90 |
110 |
150 |
168 |
196 |
E |
24 |
29 |
36 |
45 |
70 |
76 |
90 |
G |
38 |
45 |
65 |
75 |
110 |
115 |
130 |
H |
107 |
128 |
153 |
218 |
262 |
315 |
418 |
S |
21 |
29 |
22 |
31 |
32 |
40 |
38 |
F |
1,5-3,0 |
1,5-3,0 |
1,5-3,0 |
1,5-3,0 |
1,5-3,0 |
1,5-3,0 |
1,5-3,0 |
Ширина балки, мм |
80-146 |
80-168 |
88-168 |
100-170 |
122-203 |
122-203 |
122-203 |
Маса візка, кг |
10,6 |
16,0 |
23,9 |
37,1 |
99,5 |
180,3 |
- |

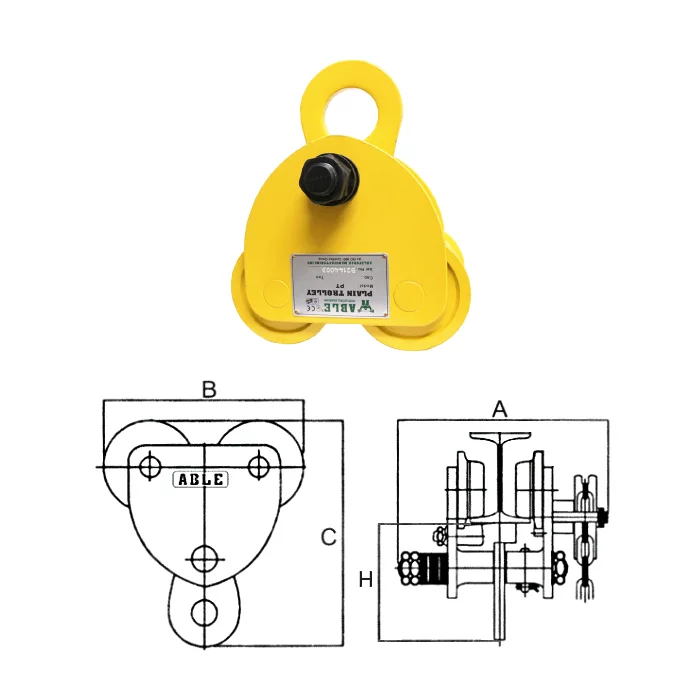

2. Візки пересування талей без приводу (холості)
Переміщення підвішеного вантажу на холостому візку здійснюється шляхом його ручного горизонтального проштовхування в потрібному напрямку. Оскільки процес переміщення пов'язаний з кутовим відхиленням підвішеного вантажу від вертикалі, кріплення візка на висоту понад три метри Не рекомендується і є небезпечним. Візки мають регулювання для установки її на балки різного профілю. Надійні і прості в експлуатації.
Коефіцієнт запасу міцності: 2:1 Відповідають: ДСТУ EN 13157:2014.

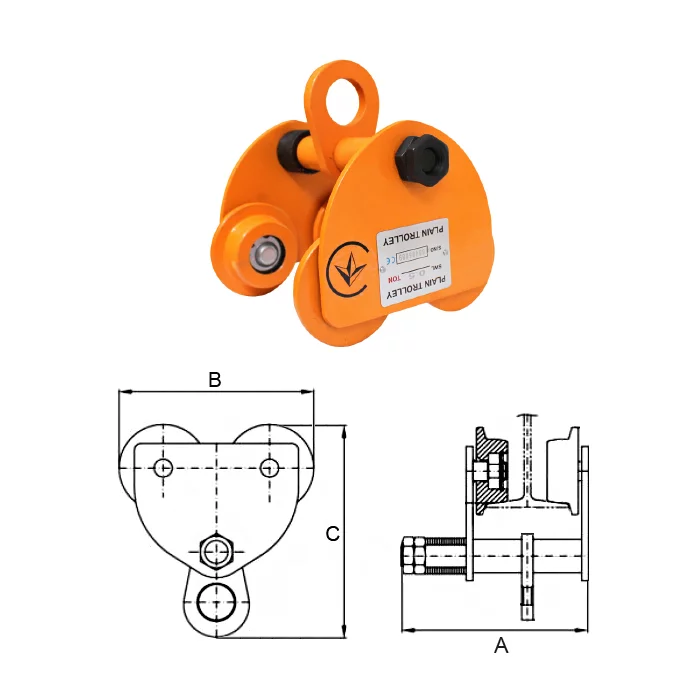

2.1. Візки пересування талей холості
Вантажопідйомність, тн |
0,5 |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
Рекомендована висота підвішування, м |
Не більше 3 м |
Мінімальний радіус траєкторії руху, м |
1,0 |
1,3 |
1,6 |
2,0 |
2,6 |
--- |
Розміри, мм |
F |
222 |
206 |
240 |
260 |
295 |
295 |
B |
180 |
210 |
230 |
280 |
305 |
470 |
C |
110 |
140 |
145 |
165 |
195 |
230 |
D |
30 |
22 |
23 |
25 |
31 |
43 |
E |
60 |
63 |
71 |
94 |
103 |
134 |
H |
180 |
240 |
255 |
310 |
360 |
450 |
Розмір балки, мм |
К min |
60 |
75 |
100 |
100 |
125 |
100 |
K max |
145 |
165 |
150 |
136 |
170 |
180 |
№ балки по ГОСТ: |
7,5-12,5 |
14 - 27 |
20 - 36 |
20 - 30 |
24а - 50 |
20 - 55 |
Вага візка, кг |
6,0 |
6,7 |
10,3 |
14.6 |
22,0 |
58,0 |
Для більш детального ознайомлення з технічними характеристиками візків, принципом роботи, заходами безпеки та експлуатації, гарантійними зобов'язаннями компанія «СКІФ ІНВЕСТ» надасть на вимогу ПАСПОРТ ИЗДЕЛИЯ в форматі PDF.
2.2 Візки пересування талей холості (посиленні)
Вантажопідйомність, тн |
0,5 |
1,0 |
2,0 |
3,0 |
Рекомендована висота підвішування, м |
Не більше 3 м |
Мінімальний радіус траєкторії руху, м |
1,0 |
1,0 |
1,1 |
1,3 |
Розміри, мм |
A |
310 |
388 |
400 |
415 |
B |
222 |
252 |
276 |
335 |
C |
170 |
190 |
222 |
262 |
H |
85 |
90 |
106 |
121 |
S |
35 |
38 |
38 |
40 |
D |
28 |
30 |
40 |
46 |
G |
31 |
36 |
48 |
58 |
F |
1,5-3 |
Розмір балки, мм |
M min |
50 |
58 |
66 |
74 |
M max |
250 |
165 |
165 |
178 |
Вага візка, кг |
9,0 |
14,5 |
23.5 |
Для більш детального ознайомлення з технічними характеристиками кареток, принципом роботи, заходами безпеки та експлуатації, гарантійними зобов'язаннями компанія «СКІФ ІНВЕСТ» надасть на вимогу ПАСПОРТ ИЗДЕЛИЯ в форматі PDF.

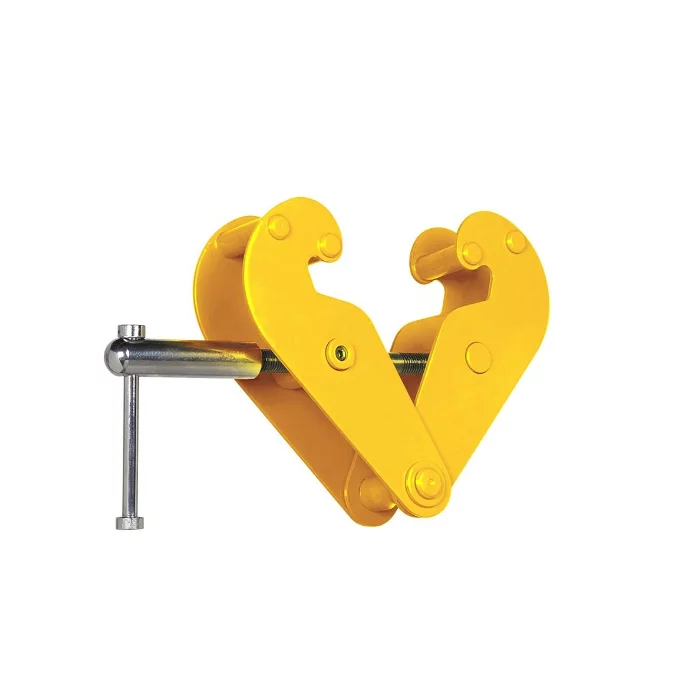

3. Захоплювач-струбцина для двотаврових балок
Захоплювач даного типу кріпиться на двохтаврову балку і застосовується в якості зручного статичного механізму, на який підвішуються ручні талі всіх типів, стропи й інше вантажопідйомне обладнання та пристосування. Захоплювачі-струбцини мають зручну кручені регулювання для установки їх на балки різного профілю. Надійні і прості в експлуатації.
Також такий вид захоплення часто використовують в вантажопідйомних операціях при підйомі власне самих двотаврових балок.
Захоплювачі - струбцини представлені в діапазоні робочих навантажень: 1,0 – 5,0 тн.
Вантажопійомність, тн |
1,0 |
2,0 |
3,0 |
5,0 |
10,0 |
Діапазон ширини полиць, мм |
75–230 |
75-230 |
80-320 |
90–320 |
90-320 |
№ балки по ГОСТ: |
14 - 60 |
14 - 60 |
16 - 100 |
16 - 100 |
16 - 100 |
Вага, кг |
3,5 |
4,5 |
9,5 |
11,0 |
16,0 |

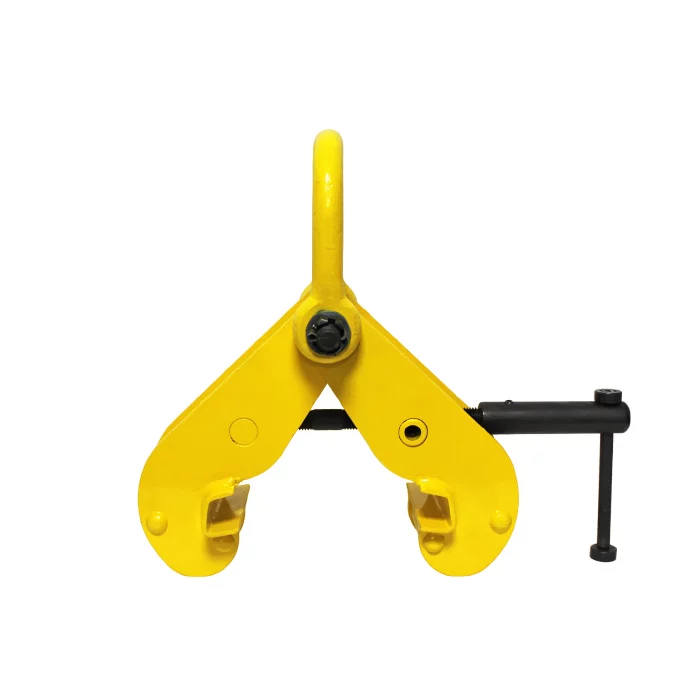

4. Захоплювач-струбцина для двотаврових балок (зі скобою)
Універсальний і мобільний в роботі пристрій, що використовується для підіймання та кантування вантажів, а також в якості точки підвісу вантажопідйомних талей до двотавровим балок. За рахунок регулюючого гвинта можливий монтаж захоплювача на балки різного профілю з шириною полиці в межах 75-250 мм, в залежності від вантажопідйомності струбцини.
Захоплювачі - струбцини представлені в діапазоні робочих навантажень: 1,0 – 3,0 тн. Для вибору необхідного пристрою, скористайтеся інформацією в таблиці:
Вантажопідйомність, тн |
Ширина полки |
А, max |
B |
C |
D |
E |
F |
G |
H |
Маса |
min |
max |
min |
max |
тн |
мм |
кг |
1,0 |
75–230 |
240 |
204 |
377 |
119 |
5 |
212 |
94 |
149 |
17 |
42 |
5,9 |
2,0 |
75–230 |
240 |
204 |
377 |
138 |
7 |
212 |
94 |
149 |
17 |
50 |
7,5 |
3,0 |
100–250 |
260 |
251 |
426 |
165 |
8 |
260 |
169 |
207 |
53 |
57 |
12,4 |
